Константин

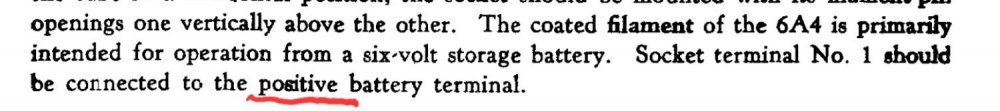

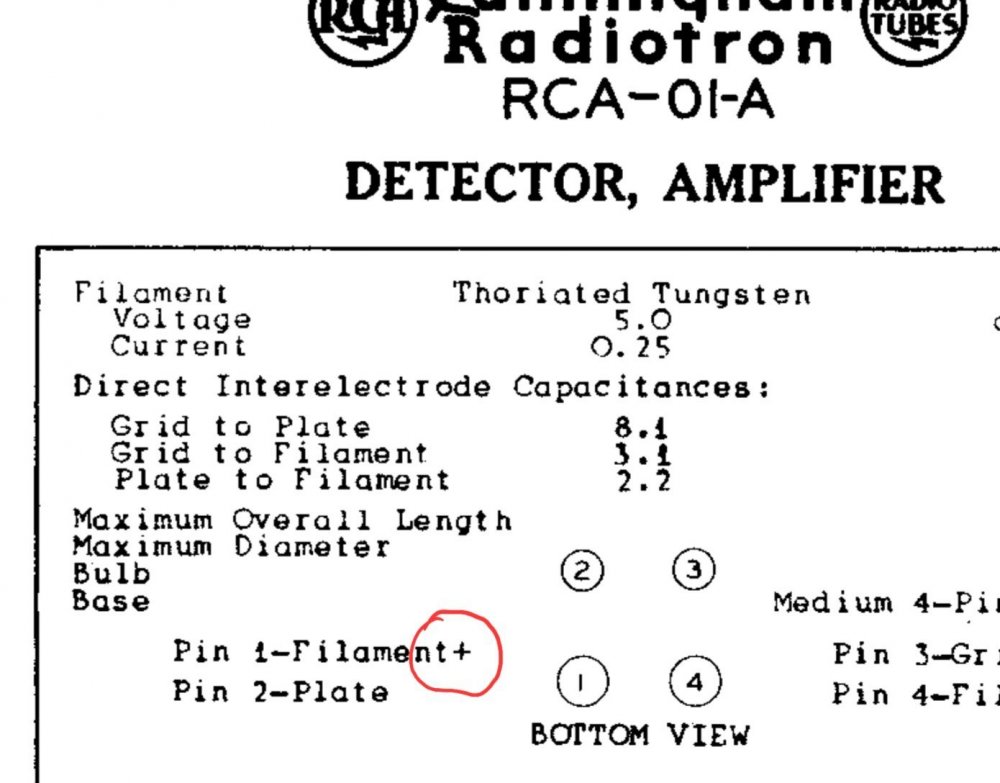

В случае, если "землим" накоротко, нулевой. Если "землим" чз емкость, тот, что предусмотрен по даташиту. Для каждой конкретной лампы и режима разный, очевидно. В чем суть вопроса? Нам важна АС составляющая или?

Михаил, у меня похожие наблюдения. На мой взгляд это связано с механическими резонансами электродной системы. Все же сварная сетка при ударе звучит сильно тише, чем лист металла. На мой (крамольный) взгляд сигнатуру и профпригодность лампы определяют ее резонансные характеристики ничуть не меньше, чем даташитные. Исходя из этого, "лишний" электрод лучше заземлить по DC, если это не повлияет на основные параметры, либо через емкость на землю.

"Я бы не называл брата жирным, я бы сказал, что у него проблемы с излишним весом" (с) Я бы не называл новоделом лампу, из которой выкачали воздух полвека назад.

Ага, а в пентоде эти новоделы, прям, пляшут-зажигают). Недавно взял у друга попробовать новодельные Саратовские Тунгсолы 6v6. Так те же Саратовские 6п6с, 70х, уделали их вхлам в родном тетродном включении.

Я заметил другую закономерность. Если лампа хорошо звучит в родном экранированном использовании, то и в триоде она будет хороша. Примеров много, 6п6с, pl801, el156, та же #47 в триоде сравнима с #45, а уж пентод или тетрод дело десятое.

Если у кого есть ВАХ RES964/AL1 в триоде, буду благодарен.

#47 в триоде

Вариант, смириться с тем фактом, что в SE твз сравнимы по габаритам с силовиком, учитывая "по-инженерному" тот факт, что они работают с подмагничиванием. 0,25 за глаза, 0,16 при правильном рассчете вполне. "Меньше не имеет смысла" (с)

Валерий, у всех нас что-то есть. Но это не означает, что "подходит для проекта". Зачем тратить медь, время для изготовления, когда среди тех же ОСМ можно выбрать более подходящее железо?

Есть небольшой опыт входных тр на двухкатушечном п-п сердечнике. Там есть возможность разместить катушки либо зеркально, либо последовательно. Зеркально получается лучше во всех отношениях, втч внешние наводки на порядок тише, можно не "одевать" в пермаллой.

Я бы мотал галетами. П-образные щечки легко режутся-вклеиваются. Полная зеркальная симметрия, соответственно, вычитание резонансов, экран не нужен. Но это теория-математика. На кольцах мотать пока не доводилось.

Роман, а вы сами пробовали хоть однажды "стекляшку" для высокоомной лампы? Как вам звук? Понравился? Ладно, мы же любим измерения и графики. Как меанр? Не слишком "змеистый"?

L 29, d 19 Если с выступоп на минусе, то +1мм

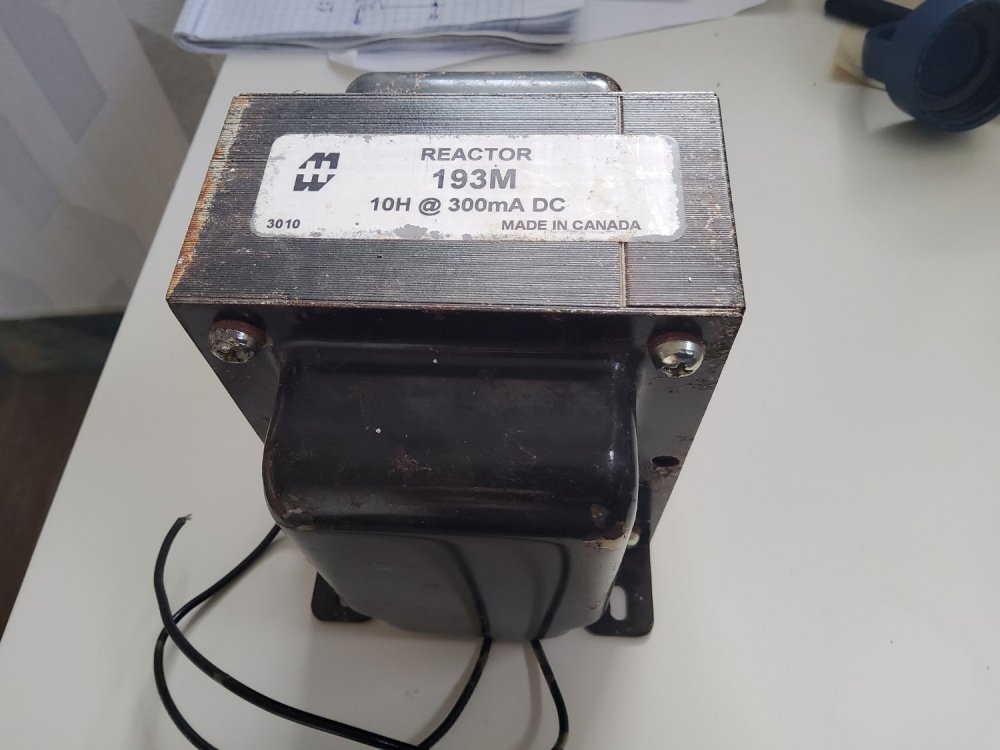

Цена какая сейчас?

Спрошу, пока тема жива. Имеется цифровой плеер, полностью дифф, ак4499 на каждый канал. Из выходов симметричный xlr и несимметричный rca. Для SE сейчас использую несимметричный выход. Будет ли лучше, если использовать симм/несимм трансформатор с xlr для SE или не стоит париться?

Их есть у меня, но там максимальное 425В, если верить даташиту на 10Y.

Да, как тут отопрешься?) Был неудачный опыт с AN P2SE, не понравился, и не нравится по сей день, увы... Я и сейчас думаю, что самый простой способ почувствовать ламповый кайф, это спаять триодный прямонакальник по проверенной схеме с зарекомендовавшими себя компонентами, под соответсвующую акустику, конечно. А через некоторое время переходить к "патологически больным" с целью оздоровления) Эх, молодость...

Думаю важно понимать тот факт, что твз для экранированной лампы сильно отличается от твз для триода. В случае с пентодом первичка буквально "висит в воздухе", с триодом задемпфированна низким внутренним сопротивлением. Примерно, как колокол в воздухе и воде. Соответственно с пентодом в твз будет гарантированно резонировать все, что на это способно и, кстати, сердечник тоже не исключаем. В реальной точке прослушиванья эти резонансы более заметны, чем не слишком широкая ачх или пресловутая 3я гармоника. Но если правильно спроектировать/подобрать твз к ЗВУКОВОМУ пентоду, плюс грамотная схмотехника, б/п, компоненты, хорошая карма от прошлых жизней), можно услышать "пентодное голосоведение" и оно того стоит.

Зависит от приоритетов. При большем секционировании шире полоса по вч, но и резонансов больше. При намотке 1-2-1 есть небольшой, 1-2дБ спад на 20кГц, но чистый меандр.

В разумных пределах. Я стараюсь не выходить за 500ом.

П-В-П, если в каждой секции первички больше 2000 витков, то лучше каждую секцию поделить пополам одним слоем электрокартона. Первичка внавал, весь трансформатор в одном направлении, без переворотов.

По-сути это самый главный параметр! Просто попадается на форуме народ, который хочет от лампы все, что она может дать, все, что не может и еще чуть-чуть. Но нам, маньякам, простительно)

Да все стандартно, 20кГц/ 0дБ по верхней границе. В нашем случае из-за Миллеровой емкости 6с4с будет спад около 2дБ на 20кГц, это если вместо акустики прикрутить резистор. На реальной акустике, как повезет. Физика работы выходной (неэкранированной) лампы такова, что часть импеданса АС "сидит" на ее сетке. Потому и весь сыр-бор по выбору драйвера. Единственный, интересный по-звуку проект с высокоомным драйвером был у Манакова, но там не было разделительного конденсарора и драйвер, благодаря высокому анодному раскрывался, как баян на свадьбе)

Немного конструктивной критики. Гридлик 560к при фиксированном выглядит слишком рискованно. Рабочая точка драйвера не обеспечит неискаженную амплитуду 130В(навскидку с этим режимом 6с4с) пик-ту-пик, примерно с половины мощности драйвер будет вносить искажений больше, чем выходной каскад. Кроме того, драйвер с током 1ма и разделительным конденсатором не сможет обеспечить поднодиапазонную работу вых каскада в классе А. Я бы сделал двойное питание по Смиту, это не потребует серьезных конструктивных изменений, но выведет усилитель на абсолютно другой уровень. С уважением.

А перед изгибом прогреваете шов или на холодную?
