  1. Константин
    Значит не один я углядел) Т-образный кожух очень добавит брутальности, и удобства в эксплуатации. Плюс своя фишка, мало кто так делает. По поводу наводок силовой-выходной можно особо не париться, учитывая низкоомность. Да и мм стали так себе экран)
  2. Константин
    Кстати, не только Стародубцев. Сакума-сан тоже не гнушался.
  3. Константин
    Задумка неплохая, много лет назад макетировал se на этой лампе, но... так и не довел до ума. При всей любви к 6н8с, я бы не использовал ее, как драйвер. Вентиль, который ворочает .25А электронного облака не может быть изи ту дрвйв, по определению. Констанин(ВКН) не зря вспомнил Миллера. 6н6п мне видится более уместной. Если поднять пит до 420В(использовать электролиты на 450), то можно найти режим драйвера с минимумом искажений(с гальванической связью между 1м и 2м каскадом, конечно) Еще бы я очень тщательно подобрал нагрузку для 6с33с по минимуму нечетных гармониик, даже в ущерб пресловутой альфе.
  4. Константин

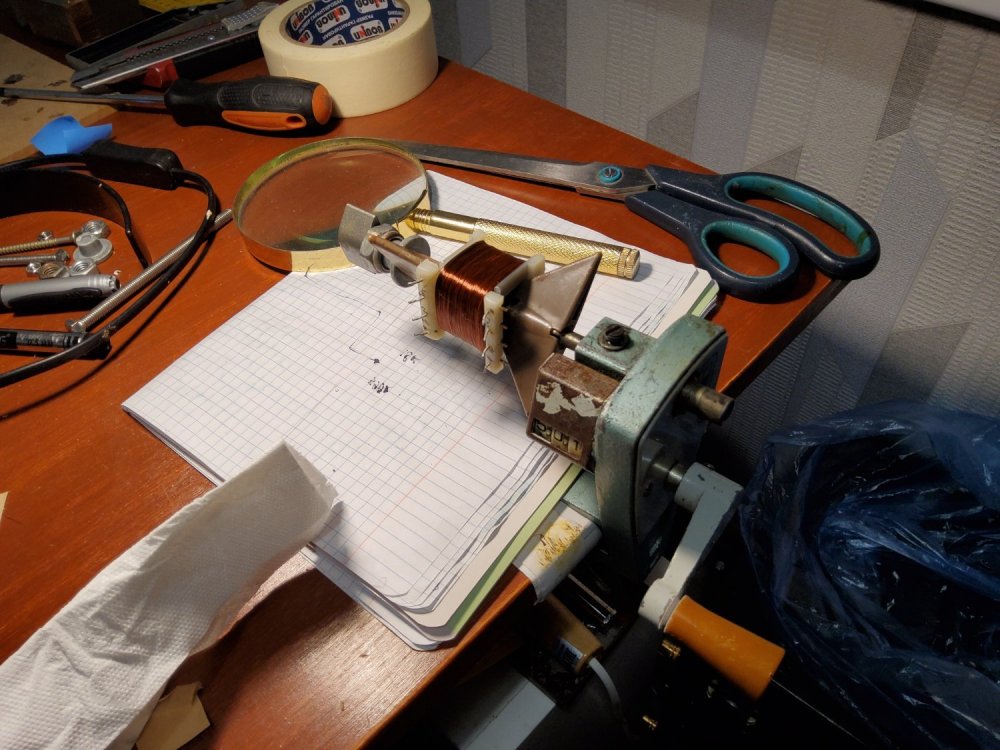

    1+мм уложить в правильный ряд можно только с ОЧЕНЬ сильным натяжением. Если есть другой способ, поделитесь, актуально.
  5. Константин
    Разобрался в своих трех соснах) Неправильно были установлены катушки на сердечник. Правильная установка, когда края катушек "смотрят" в одну сторону. На рисунке стрелки указывают на правый край катушки. Для справки, кто будет делать на таком пермаллое, 1400 витков дают 23Гн, при толщине набора в 2см. Первичка при последовательном соединении секций 90Гн. Половина вторички, соответственно тоже.
  6. Константин
    Намотал входные тр-ры для двухтакта, начал было коммутировать обмотки, да засомневался. Вторичку планирую последовательно-перекрестно, как на рисунке, но в этом случае между точками G1 и G2 индуктивность будет 0Гн. Так правильно? Делал подобный тр-р несколько лет назад, но тогда не удосужился померять вторичку.
  7. Константин
    Скажите, а есть тр- ры с таким или подобным железом?
  8. Константин
    Если речь идет о Металлике, Мэноуор и других в этом жанре, то здесь важна когерентность, широкополосный удар(punch) от единиц до десятки кГц. Сделать это в байампе непросто, как минимум запитать анодное всех усилителей из одной точки, и это только начало) Я бы сделал "зеркальный" двухтакт на ГУ50(в пентоде АВ)/6Н7С с хорошим запасом по питанию, ОС а-ля покемон. Басовую секцию я бы делал на сдвоенных ГГ по 16ом в параллель(уже предлагали в теме) морда к морде, магнит наружу. Последовательный кроссовер. Байамп хорош для про, но Вам же не опен эйр озвучивать)
  9. Константин
    to Normann Сергей, а почему выбрали tda1541? А не pcm63, к примеру? Просто сейчас в раздумии, есть "заготовки" и на том и на другом...
  10. Константин
    Да, басовая секция сейчас пара сдвоенных 10" морда к морде, стоят в "неправильном" бэкхорне. Дины высокодобротные, какие то безродные немцы, диффузоры конус, на середине гнусаво-картонные. После переподвешиванья на пенку и установки в АО "дали" 42Гц Fрез. Еще один интересный эффект от сдваивания. Напроч исчезла гнусавость, т. е. со стороны магнита они звучат сильно лучше, хоть двухполоску делай)
  11. Константин
    Михаил, согласен на все 100! И скорее всего со временем так и сделаю. Но сейчас есть то, что есть). Акустика с этими фильтрами вполне сносно работает с моим безосным pse на 47х(фонит,только, зараза), по крайней мере, по музыке и звуку нравится больше, чем мой "контрольный" РР на 6с4с. Кстати с параллельным кроссовером совсем не сложилось, три динамика играют как то раздельно. Вопрос, как в данном случае выбирать вторичку? По басовой секции или как то иначе?
  12. Константин
    Наверное в этой теме можно задать вопрос. Собрался мотать ТВЗ под пентод без ООС, ноне могу понять, какую приведенку вторички выбирать под свою акустику? Может кто уже сталкивался с подобным? Ну или от чего плясать?
  13. Константин
    Очень интересная заливка трансформаторов! Если не секрет, поделитесь технологией.
  14. Константин
    У меня в лофтине 2а3/еф37а-триод зафонило, когда еф37 подключил в ультрапас. Перевел обратно в авто, фон ушел.
  15. Константин
    У меня тоже "рабочие" шасси, одно под SE, другое под РР. Удобно, собрал- слушаешь какое то время, понравилось-спаял начисто. С фанерками-макетами неудобно и громоздко.
  16. Константин
    Юрий, все правильно, у Вас П-фильтр с электролитом в 390мф. Если делать Г-фильтр с меньшей емкостью, бумага или пленка, то возможен фон, я к тому, что это решение более требовательно к фильтрации анодного, чем авто или фикс.
  17. Константин
    Давайте возьмем за основу голую физику (за неимением другого), и представим выходной каскад, как некий замкнутый DC контур, которым он по сути и является. Что в него входит? Самое важное- вентиль с перемнным сопротивлением(собственно лампа), все остальные резистивности, а это, певичка вых.ТР, дроссель, кенотрон, анодная обмотка силового ТР и (упаси Бог)) катодный резистор являются паразитными. Как ни крути. И вопрос здесь об одном злементе, вторичке силовика(кстати померяйте ,а если повышает, то это еще и приведенка)). Если все остальное низкоомное, а ТП рядом с домом, то в этом решении есть смысл. Но при условии гальваноразвязки по входу.
  18. Константин
    На чувствительной акустике этот ультрапас может подфанивать и просить в анодное электролит и дроссель поболее.
  19. Константин
    Димыч,усил на 3м фото, просто супер! Как будто из фильмов Дэвида Кроненберга. Завораживает!
  20. Константин
    Мой скромный опыт говорит, что соосность между твиттерам и СЧ заметней, чем синфазность. По крайней мере, это в большей степени приближает нас к "идеальному ШП". Реальный ШП тоже не безгрешен в ФЧХ. Да и слушаем мы не в безэховой камере. Наушники в плане фазы дадут фору любой акустике и что? Вы сейчас в наушниках музыку слушаете?
  21. Константин
    У самого мысли были намотать дифф на пермаллое, вроде без зазора можно, но как мотать пока не понял.
  22. Константин
    Точно! Просьба к модераторам, дорисуйте, пожалуйста, или дайте возможность подредактировать. Что касается питания анода от розететки, то да, вещь опасная, новичкам я бы не рекомендовал. Мой знакомый собирает свой первый SE на 6с4с с питанием анода от сети, я отговаривал! Пока звонит, время от времени)
  23. Константин
    Выкладываю, как обещал. ТЕХНИКА БЕЗОПАСНОСТИ! Запуск- отладка только через изолирующий тр-р. Шасси и корпус из диэлекрического материала. Выходные клеммы не заземлять. Обмотки тр-ров должны быть надежно изолированы, особенно входного, я использовал ФУМ-ленту. Рисовал по памяти, но вроде все правильно. Лампы 6н8с, 6с4с, кенотроны 5ц4м.
  24. Константин
    Напутал с секциями. Наоборот! Схема секций 2- пер. -1-пер.-2. При сборке катушки повернуты на 180град. друг относительно друга. Старое сообщение не редактируется уже.
  25. Константин
    Входной. Вроде так) три года назад дело было, а все записи происходят на клочках бумаги) Восстановил по памяти.
×
×
