В данном проекте слабое звено ТС. Чтобы получить 275 анодного по переменке нужно подать от сети минимум 240В. Для фиксированного это как-то сгодится, для автомата-неприемлемо. В реальной схеме а-к выйдет около 200В, при 5к нагрузки вообще ниочем...
-
Константин, приветствую! Буду благодарен, у меня с А2 нет опыта, с меня реализация в железе. Есть пара ламп. В качестве драйвера в даташите рекомендуют #76, но ее у меня нет, есть 6г1 и 6SN7.
-
Я бы поставил драйвером 6г1 с 22-24к в аноде, а на вход половинку 6н8с или есс82.
-
Респект! Этакой Онгаку-ультра-лайт). Чувствуется школа ВКН. Виталий и у меня просьба. Можно попробовать вторичку в катод, в качестве ОС, пока все в макете? Хватит по глубине? Интересно, вместо 6н7с можно 6ас5gt поставить?
-
Вполне может сдружиться с пентодом, большой диффузор опирается на значительную массу воздуха. Важно, чтобы ОР не опускался ниже частоты АКЗ, для этого оформления.
-
Как раз от нч впечатления самые позитивные. У меня нч звено-бэкхорны БЕЗ предрупорной камеры эффективно работают где-то от 55Гц, а частота ОР сдвоенных в изобарике 10" 36Гц. С безоосным или малолоосным усилителем эти 36Гц ложатся в полку с 55Гц, бас получается хлесткий, рельефный и чуть суховатый, мне нравится. А вот с вч, пожалуй, нужно поработать.
-
Разумеется, резонанс электродной системы есть у любой лампы, но его добротность очень разная, к примеру, 6п1п достаточно "глухая". В случае псевдотриода или глубокой оос автоколебательные процессы в электродной системе шунтируются низким внутренним сопротивлением. Вторичка в катоде тоже хороша, глубина оос небольшая, а эффект очень заметный.
-
Подношу лампу к микрофону смарта, и постукиваю по баллону. На спектре вылетает "горбик" на определенной частоте.
-
Spectroid, вполне годная.
-
На 2й сетке получилось 220, остальное +- даташитное при нагрузке 9к/4ом. И переключатель оос/безоос, как раз для нее. Здесь вопрос не в рабочей точке, вах и спектрах-искажениях. У меня не было AL1, но те баллоны RES964 TFK, 5шт имеют ярко выраженный микрофонный эффект, фиксируется программкой на смартфоне при простукивании в диапазоне от 380 до 640Гц от лампы к лампе. В безоосе слышен окрас, включаем вторичку в катод, сколько там отгрызается при 9к/4ом, 1дб?, и... очень может понравиться.
-
В безоосном включнии экранированной лампы, я бы рекомендовал последовательный резистор в цепи сетки вне зависимости от крутизны лампы. В данном случае сетка управляется исключительно эдс и чувствительна к любым помехам, флуктуациям и тд. Тест простой, выводим меандр ближе к 20к, и смотрим с резистором и без. С триодом все наоборот, избавляемся от этого резистора любым способом. С RES964 в моей системе режим до 250в оказался более благозвучным.
-
Удивительно, что такая благозвучная лампа, как RES1664 никогда не использовалась в звуке. Катод лампы соединен с серединой накальной нити, соответственно, питаем, как прямонакал. Спасибо Михаилу Евлампию за наводку и помощь с проектом.
-
Да, совершенно верно. Благодаря подобранному сопротивлению на "земляных" дросселях падает 15В. На дросселях в цепи смещения напряжение не падает, т.к. нет токовой нагрузки. Фишка в том, что и анодное и смещение от одного источника, меньше биений-резонансов, по надежности сравнимо с автосмещением. Поскольку обе пары ламп подобраны, убрал регулирующие резисторы.
-
А что не так? Что-то не дорисовал? Вроде все на месте.
-
Не думаю, что кратковременный импульс способен повредить дроссель, если речь об этом, какой-никакой массив меди там имеется, соответственно и термическая стабильность. В любом случае рулит размер/сечение, если совсем задохлик, лучше в предварительные цепи.
-
Более, чем. Важно, чтобы дроссель имел запас по амплитуде, на сетке 2А3 она втрое больше, чем у 1664.
-
Приветствую, Сергей! Анодный дроссель на пермаллое Е48х15, 9000 витков, 3 секции, средняя с переворотом, зазор 0,05мм, инд 150Гн, акт 3ком. Сеточный дроссель на двухкатушечном пермаллое, катушки были готовые, намотаны очень тонким проводом, индуктивность за 200Гн, прибор не меряет. Да, изначально стоял гридлик. Из измерений прогонял меандр. С гридликом фронт чуть скруглен, с дросселем-идеальный. По ачх разницы не увидел. На мой взгляд у анодного и сеточенго дросселя есть важное преимущество, они изолируют сигнал от переходных процессов и резонансов БП на частотах, где чувствительность слуха максимальна. С пентодом не так заметно, но это временное решение. В итоге будет переключаться емкость на входе фильтра питания.
-

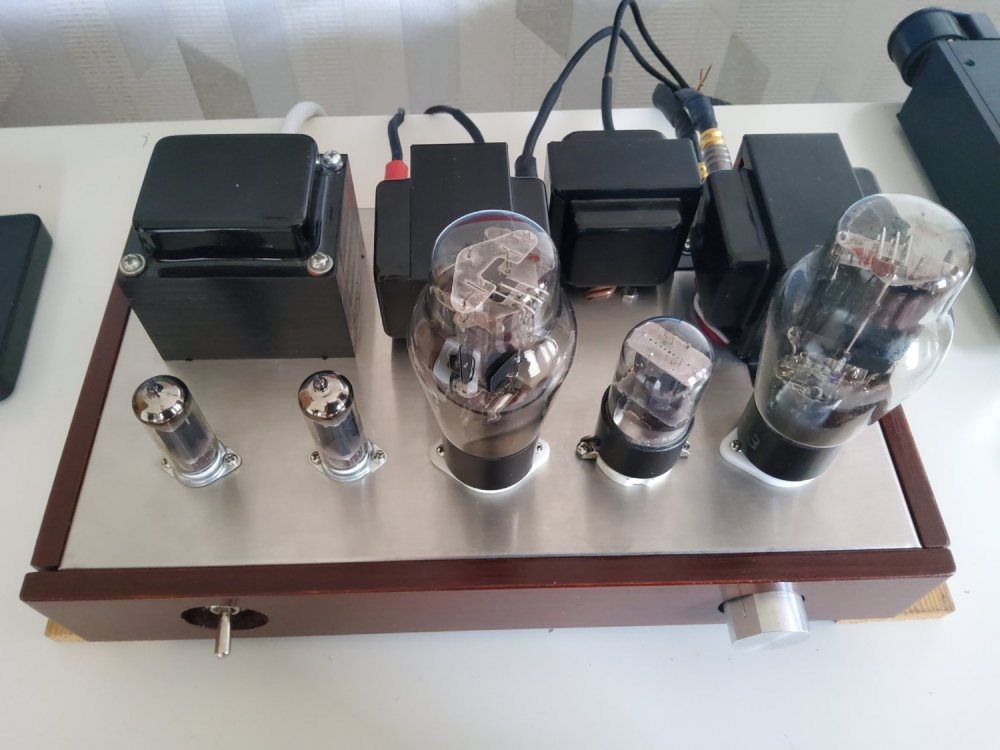

Проект практически завершен, может работать с двумя типами ламп на выходе RES1664 и RES964 через гасящий резистор 330ом на входе фильтра. За 4 месяца перебрал массу компонетов и вариантов, пожалуй, остановлюсь на этом, возможно намотаю еще твз, есть идеи. По чувствительности, с RES1664 до клиппинга чуть не хватает от моего источника, но громкости более, чем достаточно. Дроссели питания калиброваны по сопротивлению, чтобы обеспечить необходимое смещение.
-
Подключение лампового усилителя от балансного выхода ЦАП
Константин replied to Antur's topic in Valve
В диффкаскаде конденсатор в катоде лучше убрать, он там лишний. -
Ну вот, получается Normann не первый в мире "розеточник";) А куда OTLщики смотрят? Этож можно OTL/PTL забабахать! Если серьезно, интересная лампа, прежде всего эмиссионным потенциалом. У нее есть зарубежный аналог?
-
Бумаго-масло еще с триодных времен пользую, в текущем проекте, при небольшой емкости C-L-C-L-C фильтр очень хорош, даже не знаю, можно ли что-то лучше придумать...
-
14я помощней должна быть? Посмотрел даташит на 30п1с, у нее и правда 110В на аноде и не выше?
-
У меня с более-менее габаритными ТВЗ под безоосный пентодник тоже не сложилось. Вроде и меандр и полоса в норме, ставишь музыку, тоже формально не к чему придраться, но как-то не цепляет. Меняю твз на какой-нибудь EI66 без заморочек и 2-3 часа сижу-слушаю, как приклеенный. Нужен относительно компактный твз, но с индуктивностью 30-40Гн.
-
Это да, но здесь вопрос был в другом. Если неизвестна индуктивность, то по сопротивлению и габаритам можно ее приблизительно вычислить.
-
А какая индуктивность, мерили? Если нет данных, то какое сопротивление первички и размер железа?
