Константин

Хорошо бы фото изделия сверху без колпаков. Возможно надо переориентировать магнитопроводы мкт и силы. Сталь, даже 3мм не лучший экран. Сэндвич медь- мюметалл сильно лучше.

По теме. То, что каждый предыдущий каскад должен быть широкополосней последуюгощего, вещь самоочевидная и никем не оспаривается. Вопрос на сколько? На октаву? Откуда это значение? У классиков я подобного не встречал, если не так, поделитесь пруфом. Давайте прикинем обычный 3хкаскадник с тр-й связью. К примеру у меня АС 40Гц, значит твз 20Гц, и это то место в системе, где эта октава уместна. Далее мкт драйвера 10Гц, ладно, сморщив попу мотаем. Далее мкт 1го каскада 5Гц, серьезно? Ведь кроме полосы от выхода ко входу желательно увеличивать перегрузочную способность каскада, уменьшать Миллера, если хотим слушать от стандартного источника. При этом желательно на лампах с разумной крутизной. Т.е. первая лампа будет не самой низкоомной в мире. Я бы предложил следующую градацию: 1/4 октавы-для простых людей (разумная достаточность) 1/2 октавы-для Отъявленных Октава-для Злобных Перфекционистов

В лучшие времена пользовал дроссели серии "Реактор" от Hammond, классные изделия для Г- фильтров.

Силовик двухкатушечный брал когда то в Золотой Середине. Чуть греется. По переменке там 2х380В.

Константин, по дросселю, там ПЛ железо от какого-то импорта, примерно 10кв. Мотался давно, обычная рядная намотка, межслойно конденсаторная бумага. 60ом, 280мА, индуктивность(по китайцу) 6,4Гн. Вроде хватает, в АС тишина.

Александр, я не очень уверен в твз, в плане межсекционной изоляции. Там, все же под 600В получается.

В- 290в. Все эти лампы классные, конечно, но у меня были 6N7, новые в коробочках с идеально ровными половинками. Изначально планировал 6Г1, даже подобрал 4шт, ну а потом, когда решился на двойное питание, грех было не использовать "лишний" вольтаж.

Ровно месяц отслушивания. Распаять не тянет, значит можно обнародовать) В планах был обычный двухтакт, без заморочек, потом промониторил цены на медные дженсены и решил обойтись без них) Предупреждение! В данном усилителе между "землей" входа и выходными клеммами потенциал под 300В, относимся с уважением. Это пентодный усилитель без ООС, если АС требуют электрического демпфирования, соединяем экранную сетку #47 с анодом и получаем удовольствие) На схеме не показан сетевой галетный переключатель на 3 положения. Вначале включается "нижний" по схеме трансформатор питания. Накалы кентронов 6Ц5С питаются от раздельных обмоток. Это мой первый двухтактный лофтин- смит. Не так страшен черт) Смещение #47 задается R2, а по плечам подравнивается R10. Кожухи-косметику еще не делал, но алюминий уже купил)

Димыч, много лет назад я макетировал-обмерял "двухэтажный" драйвер. Внизу была 6A4 в пентоде, сверху половинка 5687. Вместо резистора между ними дроссель с нужным сопр., я использовал какой-то мкт с соединенными последовательно обмотками. По измерениям все очень понравилось. Очень низкое Rвых, конское усиление и неискаженная амплитуда, хороший спектр без пыли. До отслушки не дошло, мкт ушли в дело, а готовить дроссели все руки не доходили. К 211й в лофтин- смит самое то!

Значит не один я углядел) Т-образный кожух очень добавит брутальности, и удобства в эксплуатации. Плюс своя фишка, мало кто так делает. По поводу наводок силовой-выходной можно особо не париться, учитывая низкоомность. Да и мм стали так себе экран)

Кстати, не только Стародубцев. Сакума-сан тоже не гнушался.

Задумка неплохая, много лет назад макетировал se на этой лампе, но... так и не довел до ума. При всей любви к 6н8с, я бы не использовал ее, как драйвер. Вентиль, который ворочает .25А электронного облака не может быть изи ту дрвйв, по определению. Констанин(ВКН) не зря вспомнил Миллера. 6н6п мне видится более уместной. Если поднять пит до 420В(использовать электролиты на 450), то можно найти режим драйвера с минимумом искажений(с гальванической связью между 1м и 2м каскадом, конечно) Еще бы я очень тщательно подобрал нагрузку для 6с33с по минимуму нечетных гармониик, даже в ущерб пресловутой альфе.

1+мм уложить в правильный ряд можно только с ОЧЕНЬ сильным натяжением. Если есть другой способ, поделитесь, актуально.

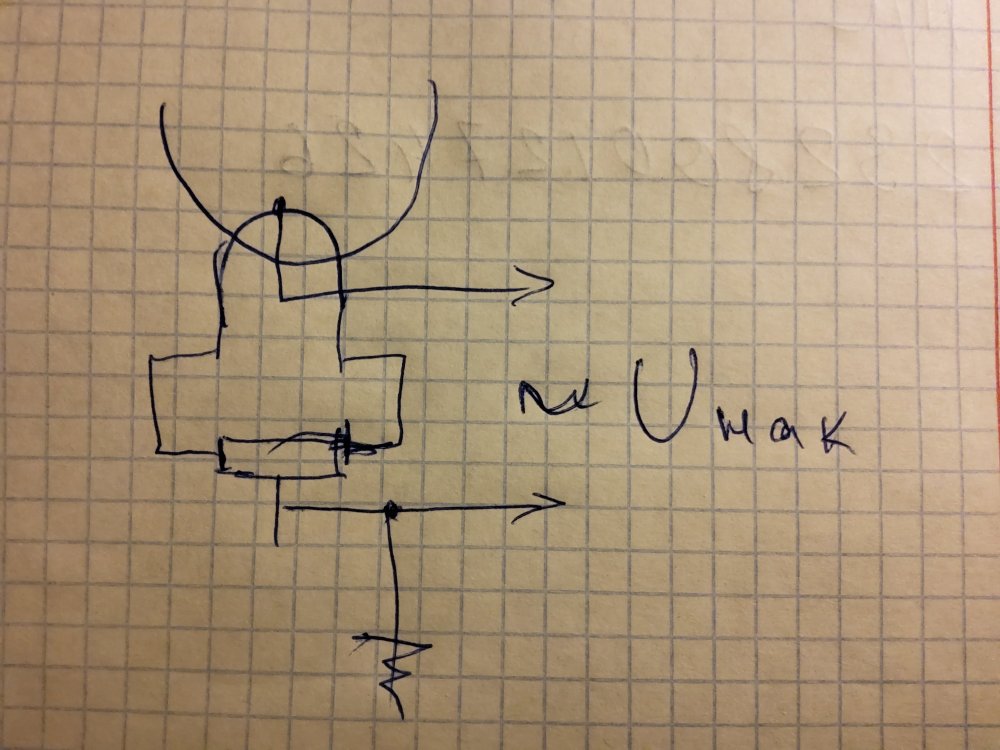

Разобрался в своих трех соснах) Неправильно были установлены катушки на сердечник. Правильная установка, когда края катушек "смотрят" в одну сторону. На рисунке стрелки указывают на правый край катушки. Для справки, кто будет делать на таком пермаллое, 1400 витков дают 23Гн, при толщине набора в 2см. Первичка при последовательном соединении секций 90Гн. Половина вторички, соответственно тоже.

Намотал входные тр-ры для двухтакта, начал было коммутировать обмотки, да засомневался. Вторичку планирую последовательно-перекрестно, как на рисунке, но в этом случае между точками G1 и G2 индуктивность будет 0Гн. Так правильно? Делал подобный тр-р несколько лет назад, но тогда не удосужился померять вторичку.

Скажите, а есть тр- ры с таким или подобным железом?

Если речь идет о Металлике, Мэноуор и других в этом жанре, то здесь важна когерентность, широкополосный удар(punch) от единиц до десятки кГц. Сделать это в байампе непросто, как минимум запитать анодное всех усилителей из одной точки, и это только начало) Я бы сделал "зеркальный" двухтакт на ГУ50(в пентоде АВ)/6Н7С с хорошим запасом по питанию, ОС а-ля покемон. Басовую секцию я бы делал на сдвоенных ГГ по 16ом в параллель(уже предлагали в теме) морда к морде, магнит наружу. Последовательный кроссовер. Байамп хорош для про, но Вам же не опен эйр озвучивать)

to Normann Сергей, а почему выбрали tda1541? А не pcm63, к примеру? Просто сейчас в раздумии, есть "заготовки" и на том и на другом...

Очень интересная заливка трансформаторов! Если не секрет, поделитесь технологией.

У меня в лофтине 2а3/еф37а-триод зафонило, когда еф37 подключил в ультрапас. Перевел обратно в авто, фон ушел.

У меня тоже "рабочие" шасси, одно под SE, другое под РР. Удобно, собрал- слушаешь какое то время, понравилось-спаял начисто. С фанерками-макетами неудобно и громоздко.

Юрий, все правильно, у Вас П-фильтр с электролитом в 390мф. Если делать Г-фильтр с меньшей емкостью, бумага или пленка, то возможен фон, я к тому, что это решение более требовательно к фильтрации анодного, чем авто или фикс.

Давайте возьмем за основу голую физику (за неимением другого), и представим выходной каскад, как некий замкнутый DC контур, которым он по сути и является. Что в него входит? Самое важное- вентиль с перемнным сопротивлением(собственно лампа), все остальные резистивности, а это, певичка вых.ТР, дроссель, кенотрон, анодная обмотка силового ТР и (упаси Бог)) катодный резистор являются паразитными. Как ни крути. И вопрос здесь об одном злементе, вторичке силовика(кстати померяйте ,а если повышает, то это еще и приведенка)). Если все остальное низкоомное, а ТП рядом с домом, то в этом решении есть смысл. Но при условии гальваноразвязки по входу.

На чувствительной акустике этот ультрапас может подфанивать и просить в анодное электролит и дроссель поболее.

Димыч,усил на 3м фото, просто супер! Как будто из фильмов Дэвида Кроненберга. Завораживает!
