Константин

Коллеги, пока идут ГИшки, поделюсь мыслями о грядущем проекте, а вы направьте/покритикуйте. На выходе две ГИ впараллель на транс 8к. На первое время есть готовый от РР перебранный под СЕ М6/пермаллой пополам Ш22х35, 260ом/25Гн. В драйвере ги3 с мкт 2:1. Питание из одной точки Г-фильтра. На входе трнсформатор-РГ 1:3. Смещение фиксированное. Вопрос по мкт. Есть ли смысл делать понижайку 2:1 для амплитуд больше смещения и заходов в А2? Как секционировать под высокоом? 3-2 или мало?

В ДППВ мы априори имеем два контура, вне зависимости от того, соединяем ли мы катоды внутри или снаружи баллона. Только параллельными я бы не стал их обзывать;) Мне кажется вся эта тема с параллельностью несколько преувеличена, в конце концов мы все пользуемся RCA межблочниками с параллельным контуром по земляной шине, и никто не спешит возвращаться к 5пиновым DIN. По поводу советского "огрызка" 5ц4с отчасти соглашусь, в П фильтре не очень, а вот в Г фильтре может приятно удивить. И уж если говорить об огрызочности, то точно не хуже шестьпэтройки с прибоевскими трансами.

Давно заметил, есть такой эффект. Часто использую пару 6ц5с или 6ц4п вместо одной 5ц4с(м). Так вот, если параллелить аноды по баллонам, т.е. ножку одной лампы скручиваем с одноименной другой лампы, то результат всегда хуже, чем, когда аноды спаралеллены в каждой лампе. Мало того, выпрямленное напряжение в этом варианте всегда чуть выше, хотя незначительно. С точки зрения физики, вполне об"яснимо, два конфликтующих электронных облака в одном или разных пространствах.

А как у этих ГИ-3 с идентичностью, если из одной партии? Мои только идут. И как высокоомные триоды впараллель? Есть какие то нюансы?

Будут! Разгребусь немного с текучкой и возьмусь за свои VT-25.

У нее 12Вт на аноде и 2,5 на 2й сетке. 3Вт вроде не проблема? Или она какая-то особенная?

И переименовать тему в "Усилитель для АС со сложным импедансом" Все же 6с19п не неофитская лампа. Неофитам нужна комбинация из трех "пальцев" пловинка 6н1п качает 6п1п в триоде. 3 ватта, паяется за вечер. По искажениям не хуже 19й.

Впечатляет! Компактно, изящно, без стоек от сельского радиоузла) Александр, вопрос по первому каскаду. Он у вас "приподнят" над "землей" по типу "нижнего хвоста"? Это реально дает выигрыш по искажениям, учитывая относительно небольшие амплитуды? Или здесь что-то другое?

Константин, приветствую! Какая мощность/чувствительность у концов получилась? Крепежные болтики на шасси я бы светлые выбрал, но тут на вкус и цвет...

Никита, иначе получить компенсацию на больших амплитудах не получается. Я подобную связку ламп рассматриваю, как единый каскад с заданными параметрами, по типу српп или каскода, "ламповый дарлингтон"

Там весь смысл в гальванике. Низкие искажения и "сигнатуру" 6н6п практически не слышно. А по поводу энтропии, таки, согласен, под пару 6с19п может и есть смысл, но тогда твз получается уже не совсем неофитский.

Рабочий вариант, можно стимульнуть с меньшим В+

В случае, если "землим" накоротко, нулевой. Если "землим" чз емкость, тот, что предусмотрен по даташиту. Для каждой конкретной лампы и режима разный, очевидно. В чем суть вопроса? Нам важна АС составляющая или?

Михаил, у меня похожие наблюдения. На мой взгляд это связано с механическими резонансами электродной системы. Все же сварная сетка при ударе звучит сильно тише, чем лист металла. На мой (крамольный) взгляд сигнатуру и профпригодность лампы определяют ее резонансные характеристики ничуть не меньше, чем даташитные. Исходя из этого, "лишний" электрод лучше заземлить по DC, если это не повлияет на основные параметры, либо через емкость на землю.

"Я бы не называл брата жирным, я бы сказал, что у него проблемы с излишним весом" (с) Я бы не называл новоделом лампу, из которой выкачали воздух полвека назад.

Ага, а в пентоде эти новоделы, прям, пляшут-зажигают). Недавно взял у друга попробовать новодельные Саратовские Тунгсолы 6v6. Так те же Саратовские 6п6с, 70х, уделали их вхлам в родном тетродном включении.

Я заметил другую закономерность. Если лампа хорошо звучит в родном экранированном использовании, то и в триоде она будет хороша. Примеров много, 6п6с, pl801, el156, та же #47 в триоде сравнима с #45, а уж пентод или тетрод дело десятое.

Если у кого есть ВАХ RES964/AL1 в триоде, буду благодарен.

#47 в триоде

Вариант, смириться с тем фактом, что в SE твз сравнимы по габаритам с силовиком, учитывая "по-инженерному" тот факт, что они работают с подмагничиванием. 0,25 за глаза, 0,16 при правильном рассчете вполне. "Меньше не имеет смысла" (с)

Валерий, у всех нас что-то есть. Но это не означает, что "подходит для проекта". Зачем тратить медь, время для изготовления, когда среди тех же ОСМ можно выбрать более подходящее железо?

Есть небольшой опыт входных тр на двухкатушечном п-п сердечнике. Там есть возможность разместить катушки либо зеркально, либо последовательно. Зеркально получается лучше во всех отношениях, втч внешние наводки на порядок тише, можно не "одевать" в пермаллой.

Я бы мотал галетами. П-образные щечки легко режутся-вклеиваются. Полная зеркальная симметрия, соответственно, вычитание резонансов, экран не нужен. Но это теория-математика. На кольцах мотать пока не доводилось.

Роман, а вы сами пробовали хоть однажды "стекляшку" для высокоомной лампы? Как вам звук? Понравился? Ладно, мы же любим измерения и графики. Как меанр? Не слишком "змеистый"?

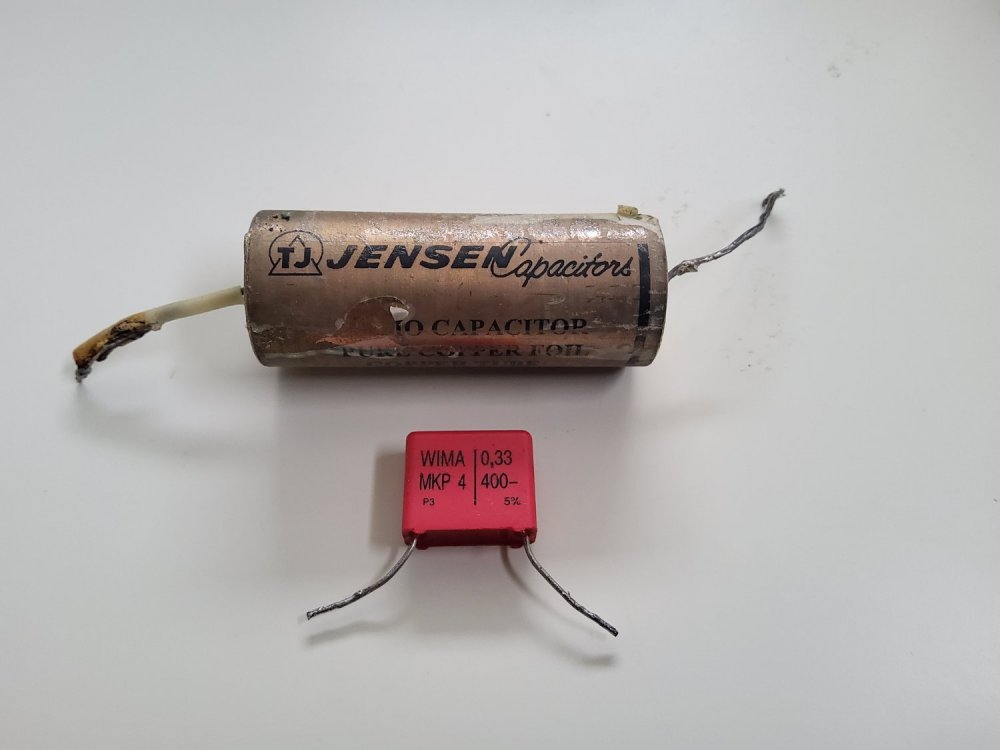

L 29, d 19 Если с выступоп на минусе, то +1мм
