Малина с Volumio подключается к любому монитору, соратнику тут подарил такую, у него оказался лишний 17 дюймовый, подключили через переходник и пошло, нужно только в файле userconfig.txt прописать hdmi_force_hotplug=1 hdmi_ignore_edid=0xa5000080 hdmi_group=1 hdmi_mode=19 disable_overscan=1 Где hdmi_mode вставить свой исходя из разрешения и частоты экрана

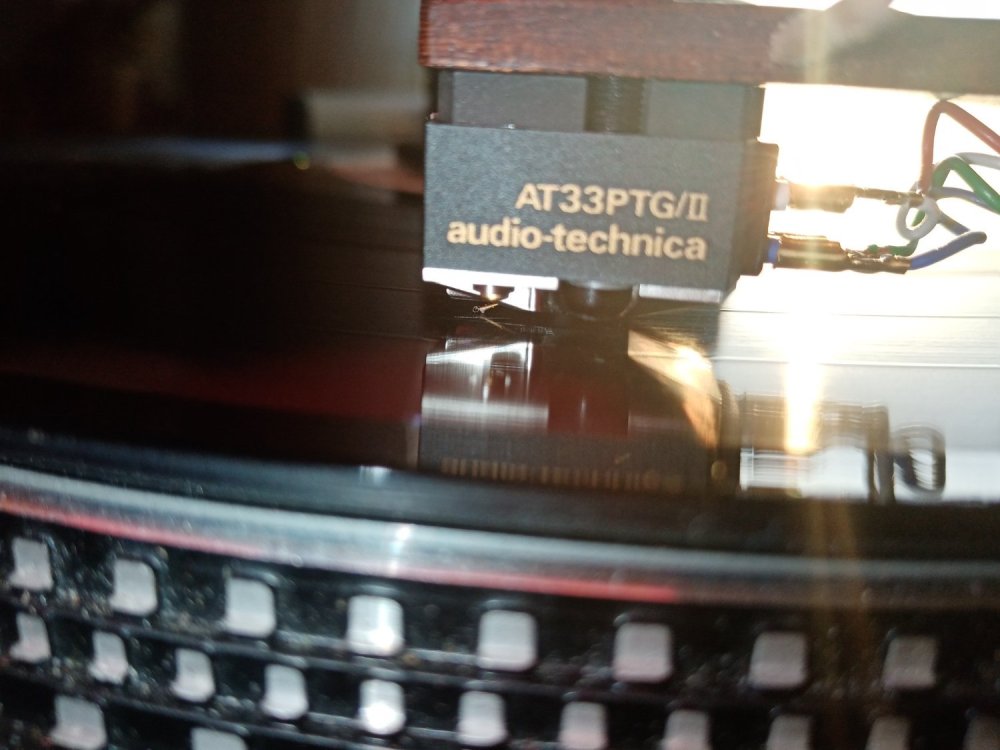

AD8421 стоит у меня в активном щупе осциллоскопа, радует балансом и низкими шумами. МС трансформатор подарили, не Тамура конечно, но 10Гн первички есть, вторичка 310Гн, в 3х вложенных пермаллоевых стаканах и общем металлическом корпусе толщиной 1,5мм, фона нет, хотя, пришлось слегка переработать схему подключения и оторвать сигнальные провода от корпуса а корпус соединить отдельным проводом и скрутить его с проводами от головки, иначе, при наличии хоть маленькой свободной петли, ловится фон. AD8429 обещают меньшие шумы 1 нановольт на корень из герца супротив 3 у другой микросхемы, но таблички шума относительно входного сопротивления отсутствует, нужно считать для каждого случая как корень из суммы квадратов всех шумов при данном усилении. Пробовал ее напрямую с МС головы с выходом 300мкВ, играет интересно, шум пока не мерил приборным способом, но слушать не мешает. В нагрузку головы включил Pt100 и получил тот самый благородный звук :) Открыл для себя керамические конденсаторы NP0 на большие емкости, мерятся лучше полистирола и пропилена, но на ВЧ не повышается тангенс и нет резонансов в звуковом диапазоне, по звуку понравились, в корректор как раз, хоть и дорого. Теперь будет битва ММ против МС и 797 против 8429. Корректор 3х каскадный с распределенной коррекцией, так удобнее на OPA1656, они мне понравились в ЦАПе, питание от аккумуляторов через гальванически развязанный DC-DC + стабилизатор на TPS7A39. . Нарисовал платы, потому, как конструктив уже сильно влияет, но китайцы сюда плат больше не шлют, тут затык получился, пробую обходные маневры.

Поставил на Raspberry Pi 3B+ Volumio, прицепил винчестер и ЦАП через USB, экран 7 дюймовый и мышку, можно по сети управлять, либо непосредственно, играет все. Запитал от MW 5В 5А.

Точего же трансформатор, если поставить предназначенную для таких целей AD797, например, то результат по шумам порадует не хуже трансформатора. Сейчас как раз ковыряюсь. Вариант AD8429 балансный, тут совместно с трансформатором будет значительный выигрыш по шумам, непонятно, что со звуком будет. Буду пытать все варианты, пока нравится ММ голова с ней напрямую балансом и коррекция на индуктивности головы.

В сетке?

Тогда нужно ставить до анодной нагрузки.

Там то как раз ток и пойдет.

Да, надо будет попробовать и без конденсатора, но тогда получится просто ОС из анода в сетку, а нам нужна серво.

Там 1М стоит подстроечник, который по переменке шунтирован конденсатором у которого на переменном токе сопротивление гораздо ниже 1к.

Ну я включаю обычно 1к антизвонник и никакой разницы, наверное можно и больше, не пробовал. 10М наверное не получится, у лампы входная емкость есть.

Ток через конденсатор не идет по причине высокого входного сопротивленя лампы.

Конденсатор в схеме стоит номинально, для картинки, ток через него не идет как в катоде или в других способах смещения.

Светодиод у меня шунтирован небольшим 1000мкф конденсатором, а со стороны приемника тоже стоит конденсатор параллельно солнечной батарее. А ток стабилизировать не нужно, он с автостабилизацией, подстроечным резистором выставляется необходимый ток и он потом поддерживается автоматически. Нормальные впечатления, ничем от батарейки не отличается, я поменял никель-железные аккумуляторы на ионистор. с фотовольтаикой возможно сделать автосмещение при катоде в земле, что очень благотворно сказывается на звучании и уменьшает помехи. Резюмируя напишу, что пока не нашел изъянов в системе автосмещения при помощи фотовольтаики, ну кроме цены приборов, в ЧиД покупал по 300р, потом они стали 4100р, на Али продаются дешево, брал, проверял, применял, рабочие варианты.

Для управления микросхемой вполне достаточно одного оптрона.

Ионистор пришлось поставить под напряжение 2,25В на неделю, потом он держал напряжение хорошо, включался в разрыв сетки при помощи реле. При включении аппарата его заряжал через простейший стабилизатор от накала, потом, когда через минуту включалось анодное, релюшкой переключал на смещение в сетку. Разряжался примерно на 0,1В за сутки. У фотовольтаического оптрона PVI1050 светодид держит 50мА, а их там 2 штуки, можно включать разными способами, а генерирующая часть выдает до 8В 10 мкА на один канал, можно тоже включать разными способами. Емкость между входом и выходом 2пФ. Тут задумал на фотовольтаике и микросхеме DC-DC MAX1771 сделать источник автоматического смещения для мощных ламп. А то эти катодные резисторы по 50Вт... И да, катод должен быть на земле.

Там фотодиоды шунтированы емкостью, которая эти пульсации уберет, это же источник ЭДС, ток практически отсутствует. Ну и на первичной стороне никто не запрещает шунтировать светодиод конденсатором, будет куда поставить Чёрные Ворота. :) Про корректоры был пример отсутствия шума при применении данной схемы. В УМ тоже применимо, в оптроне 2 шт элементов, можно соединять по-разному. А началось все с того, что окислились батарейки в смещении сетки, изготовил схему заряда и подключения ионистора, тоже неплохо держит, но нужен хороший с небольшой утечкой, в отличии от батарейки его можно заряжать до нужного количества вольт. Потом вспомнил про фотовольтаику...

Это не батарейка, а фотовольтаический оптрон, пробовал его ставить на входе ММ корректора в сетку EF806, прекрасно работает и не шумит, получил значительный прирост в качестве звука и минимум помех, когда катод на земле. Также с ним работает и SE на 6П14П, напряжения хватает сместить нормально лампы.

Так подключите катод к земле, нет электролита, нет печали.

А чем автомат неугодил?

На Европе+ контрольный аппарат стоял, дешманская китайская балалайка, типа Парнослоник, эфир контролировали :)

Думал уже, но навряд ли начинающим будет интересен корректор на лампах, есть куда более приличные и дешевые источники звука, и вертушек сам я не собираю.

В авто магазинах для для поклейки молдингов. Дома теперь практически все на такой ленте держится. Главное с первого раза ровно приклеить, а то придется вырезать лезвием.

Они и на ХХ будут сильно греться.

Зачем такие большие банки на выходе?

Я клеил конденсаторы на 2х сторонний акриловый скотч и набок
