Ну да, законом не запрещено, пусть развлекаются. Ушёл.

Зачем вообще всё вскрывать? Это сублимация эксгибиционизма?

Уж поверь мне, в реальной схеме всё устанавливается с точностью до вольта.

Да, симпатичный.

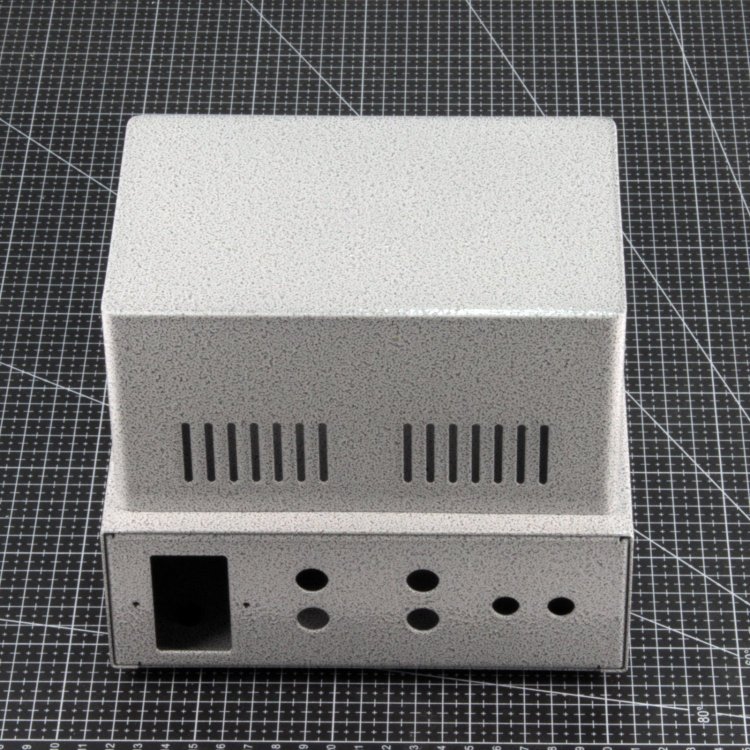

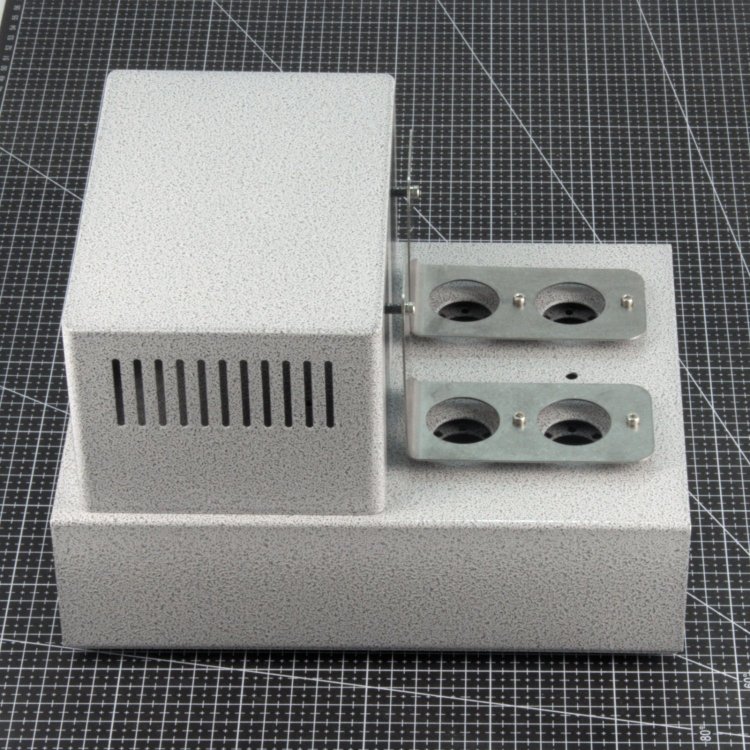

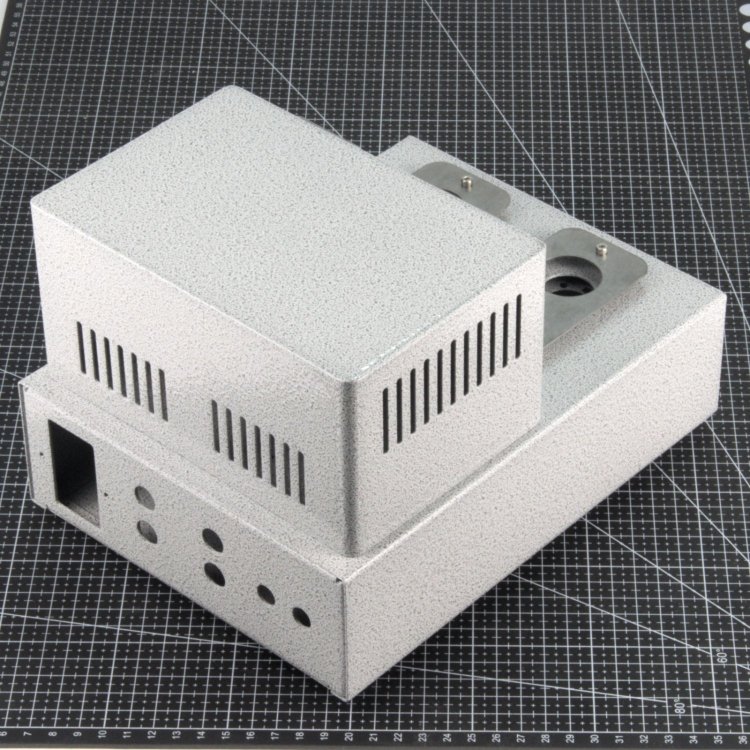

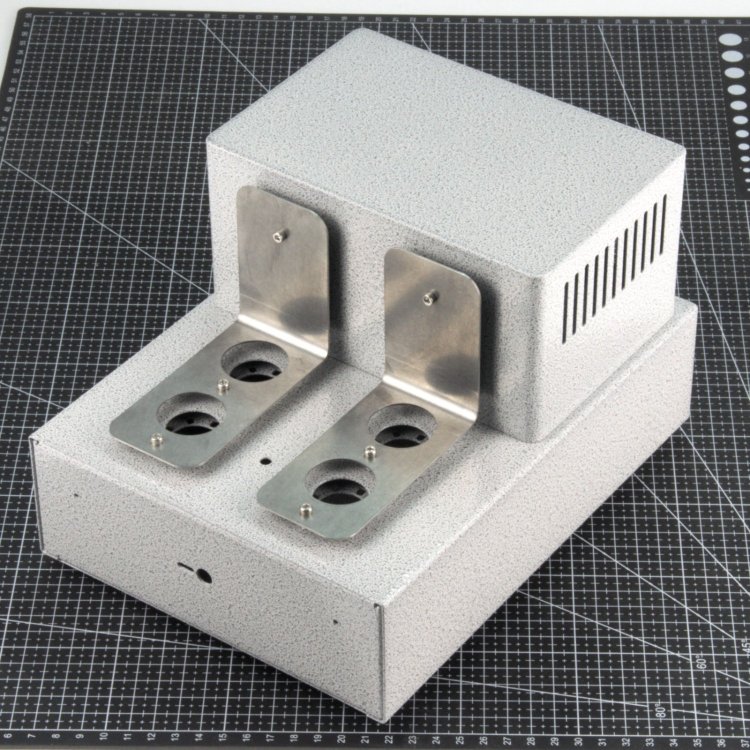

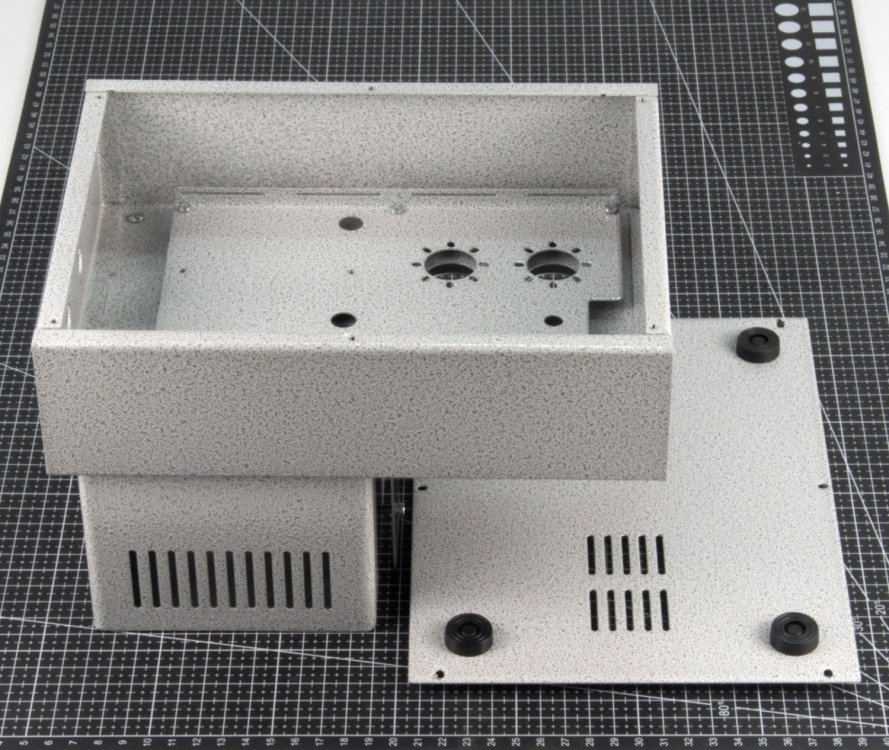

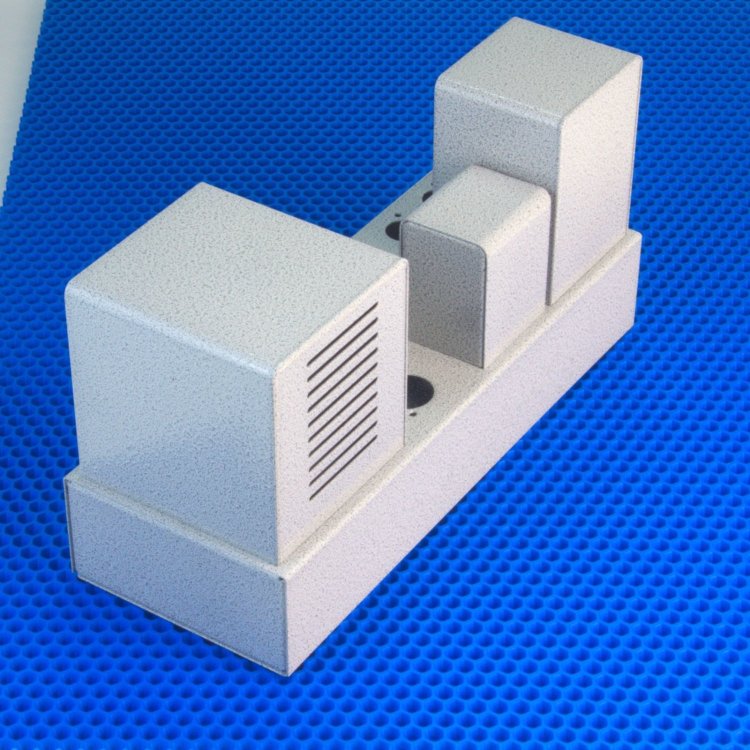

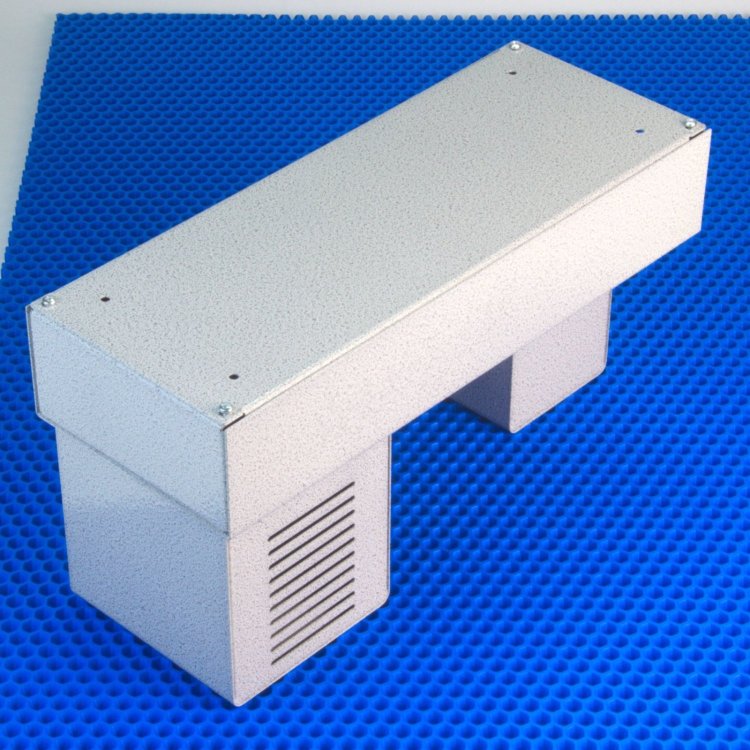

Серый корпус:

Если розетка недалеко, почему бы и нет?

Обленился и отупел.

...

Серый. Во-первых, ближе к аутентичному, да и, насколько я понял, заказчики пожелали именно такой цвет. Во-вторых, такой меньше нагревается.

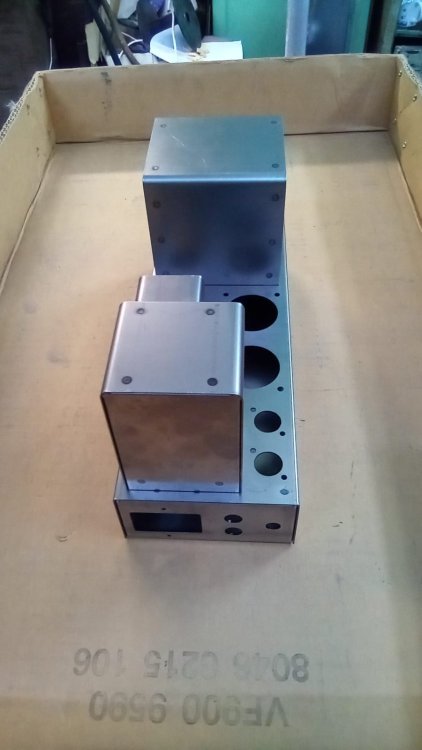

Покрашены.

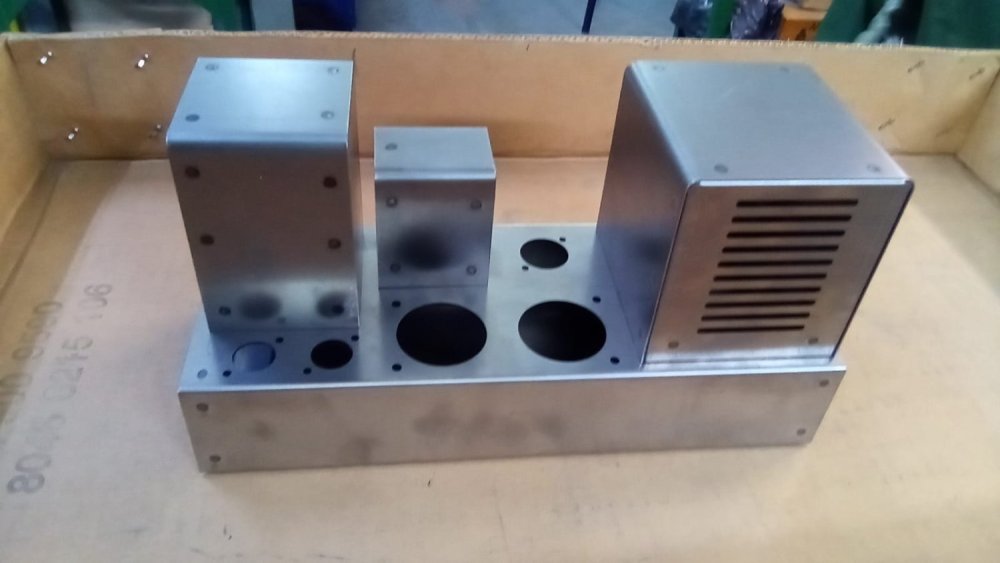

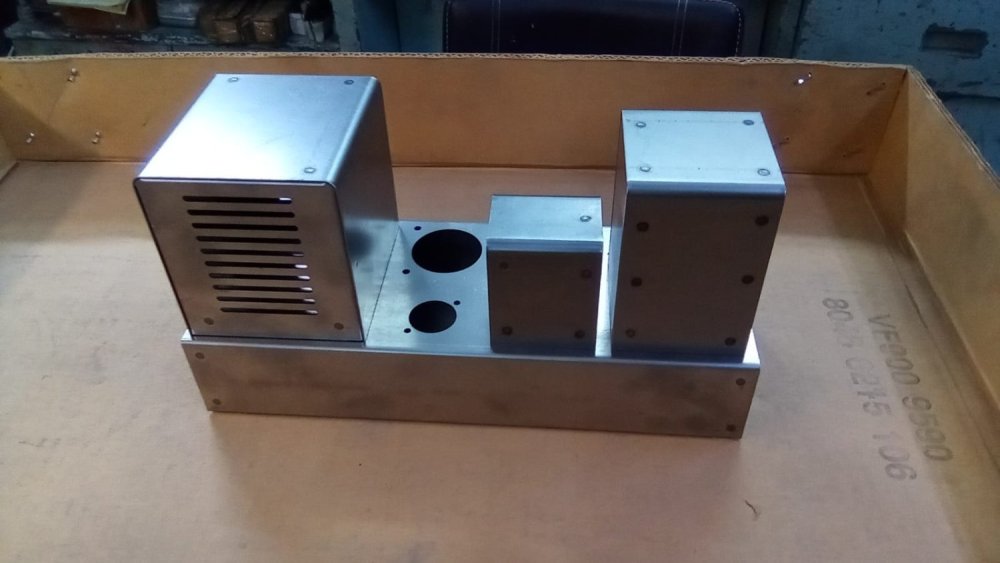

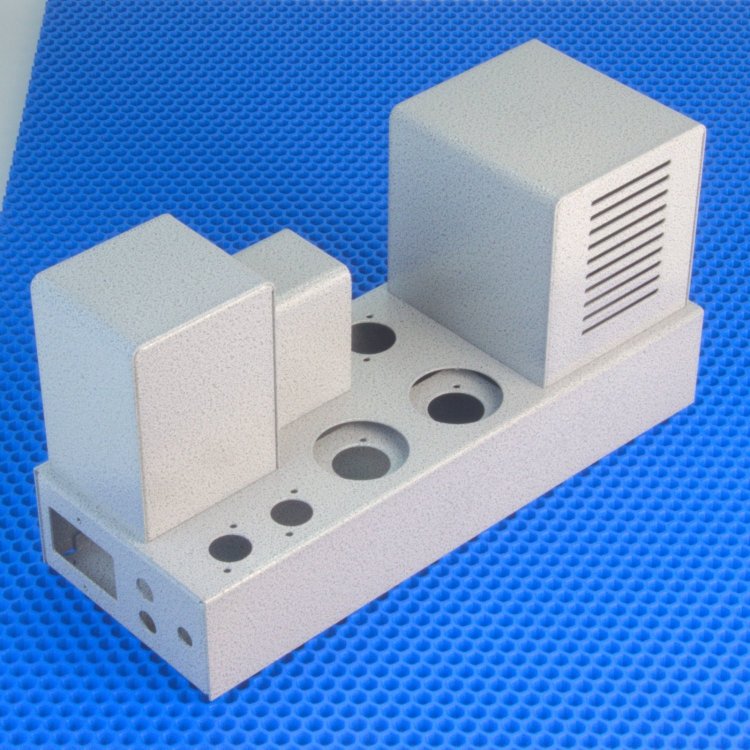

Эти корпуса уже готовы, там четыре отверстия под пальчиковые лампы. У производителя есть вариант с шестью октальными лампами, такой и другие корпуса продаются в Аудиомании, на Озоне, в магазине на Митинском РР и где-то ещё. А этот корпус - это наша форумная разработка, максимально учитывающая замечания форумчан. Небольшие АС тоже на подходе. Эти корпуса тоже будут реализовываться на торговых площадках, в том числе в полной и частичной комплектации. На форуме продаж не будет, но производитель обещает скидку нашим пользователям, желающим дам его контакты в личке. Никакой выгоды от этого проекта администрация не имеет. Однозначно.

Возможно, но собирать удобней. Да и удорожает незначительно.

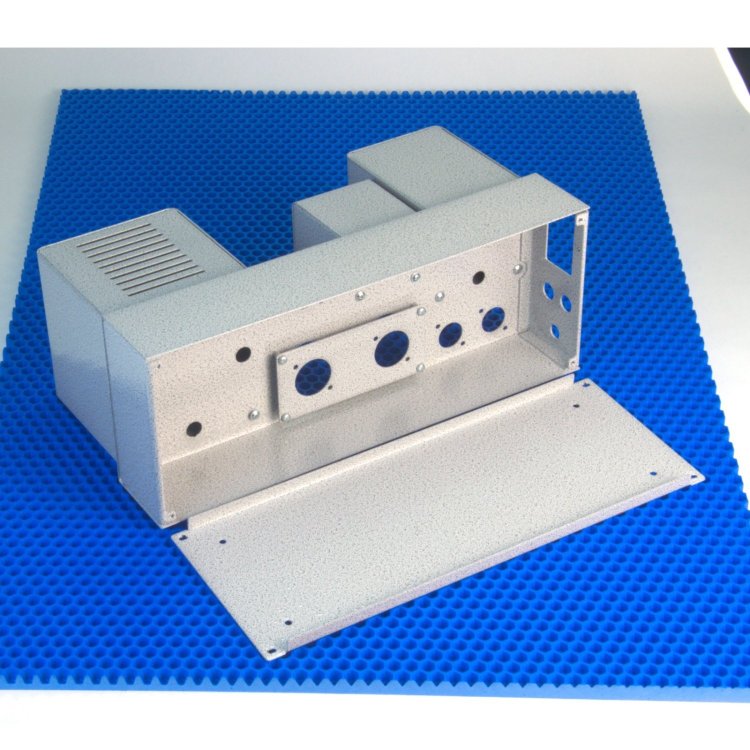

Это монтажная панель. На ней монтируются панельки и прочее.

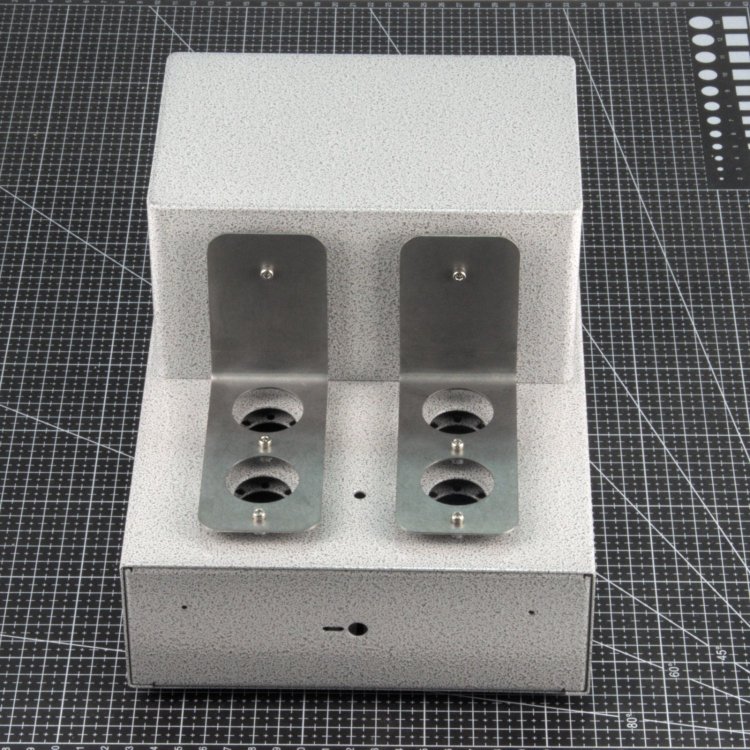

Да-да, мы в курсе: не ваш левел. Проходите мимо. После галтовки накладки из нержавейки будут блестеть чуть менее нахально. Деревянная передняя панель пока в разработке.

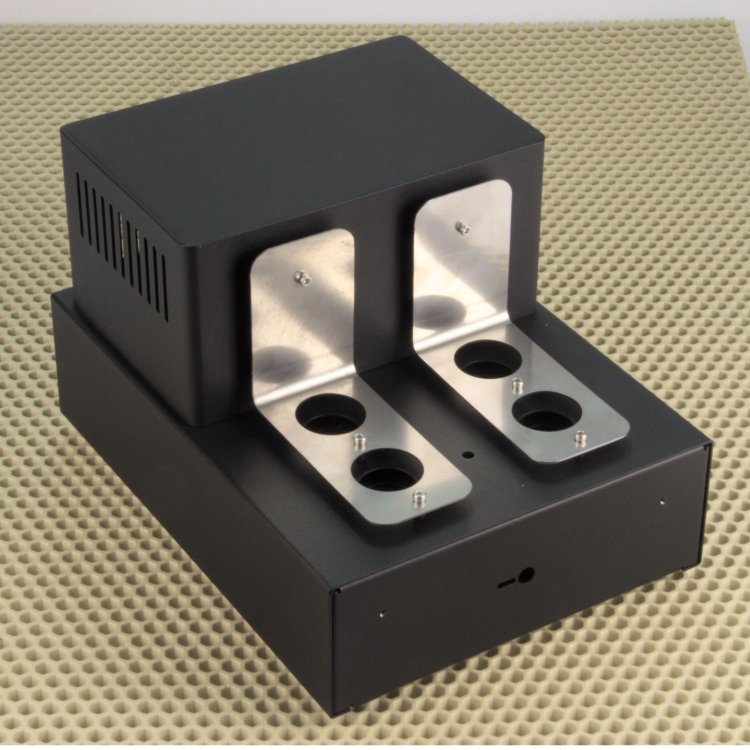

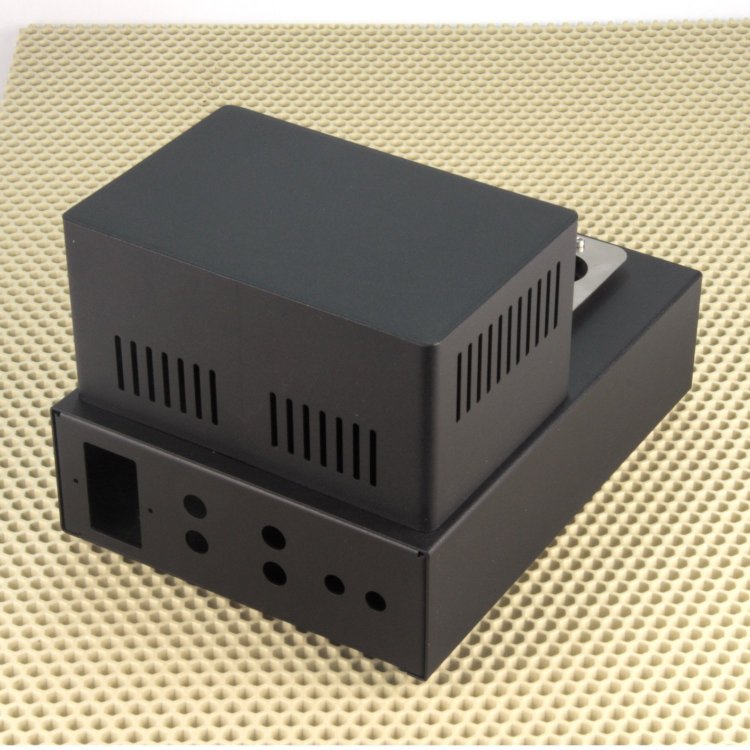

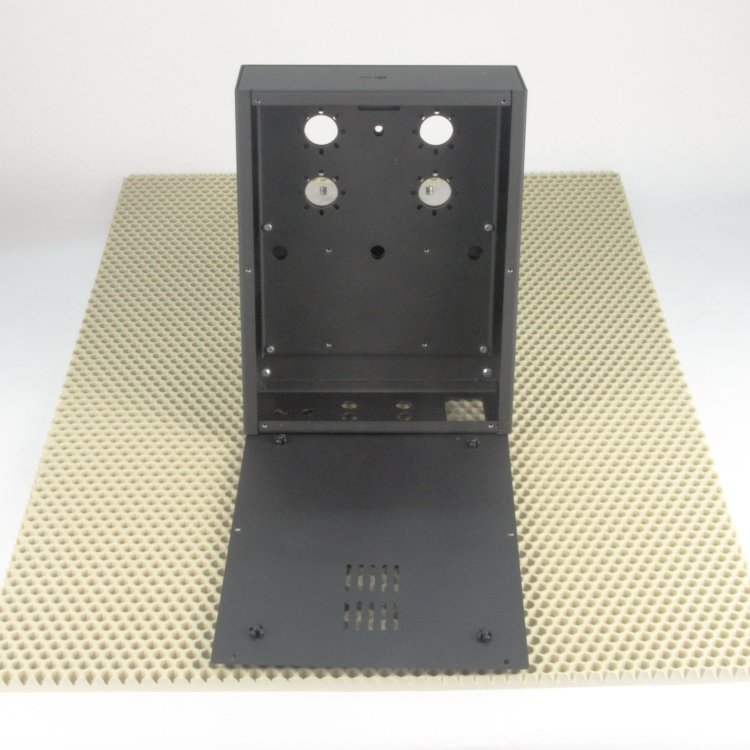

Чёрный корпус.

Это цирклотрон.

Логичнее лампе отвечать за усиление напряжения, а за ток - транзистору. Вот только с двестидесятым что-то путное трудно построить.

Строго говоря, Гэгэн тут напрасно упомянут. В таком виде это можно назвать схемой Комиссарова/Торреса/Фадеева. В алфавитном, так сказать, порядке. Впрочем, это не имеет никакого значения. Два дросселя несколько избыточны.

Думаю, не возбраняется сделать в АБ.

Продолжаем разговор.

Усиление каскада на 6Н9С в районе полтинника, ФИРН не усиливает, то есть запаса на ООС нет. Надо добавлять каскад. Получается так: первый каскад ОК, второй аналогичный с ООС, потом ФИРН. Нормально.

Тогда это будет транзисторный усилитель. Где лампа?

Вот если взять два таких усилителя, и парафазно их раскачивать, то будет интересней. Линейно, и нагрузку можно включить между выходами, без конденсатора. Так:

Чтоб мои слова про "кривость" не казались злобным наветом, обращу внимание на очевидное: предоконечный каскадом тут является фазоинвертор с разделённой нагрузкой, его анодный резистор подключён к точке соединения анода нижней лампы к катоду верхней. Только в таком варианте напряжение раскачки верхнего плеча поступает между катодом и сеткой, как и в нижнем плече. И совершенно очевидно, что ФИ "питается" от этой средней точки, то есть грузит одно плечо. Чем больше ток покоя ФИ, тем сильнее разбалансировка оконечного каскада.

Там 6Н9С.
