Stan Marsh

Нет. Насколько мне известно, он её не публиковал. Была его схема в GLASS AUDIO 2/90. Можно посмотреть тут: 6AS7GA OTL Вместо 6AS7 вполне пойдут 6С19П. С лучшим результатом, кстати.

У меня для ФК не взошло.

Опять же надо подумать.

Есть обычай на Руси: Если ты любитель, Как покушал иваси, Берись за усилитель.

Даже прошаренные японцы девятнадцатые лампочки предпочитают монтировать навесом. Но не в таком количестве, разумеется.

Наверно. Особенно если есть специальный человек для этой работы. Но мы вместо сорока штук 19-х берём восемь 33-х.

Ага. Но я с ужасом представлю себе объём пайки сорока штук...

Для РР с питанием можно особо не усердствовать, 3300мкФ+0,1Гн+3300мкФ хватит.

Я бы ограничился 16 штуками на оба канала как Брюс Розенблит.

Кстати, очень уважаемая контора Мияджима тоже дозрела до OTL. https://www.miyajima-lab.com/product/e-amp.html

Bóng Công suất (cho 1 kênh): 80 x 6C19P – Bóng Pre&Driver : 6939 x 1, 6DJ8 x 1, 6922 x 1, 6384 x 2

У нас всё элементарно: два трансформатора, дроссель. CLC

Такое кол-во лучше в OTL-ах утилизировать. У меня уже штук четыреста так ушло.

Меньше пяти ватт. Напряжение источника анодного питания в районе трёхсот вольт.

Можно подумать и над применением 6Ж49П. Может даже придётся подкинуть напряжение предварительному каскаду.

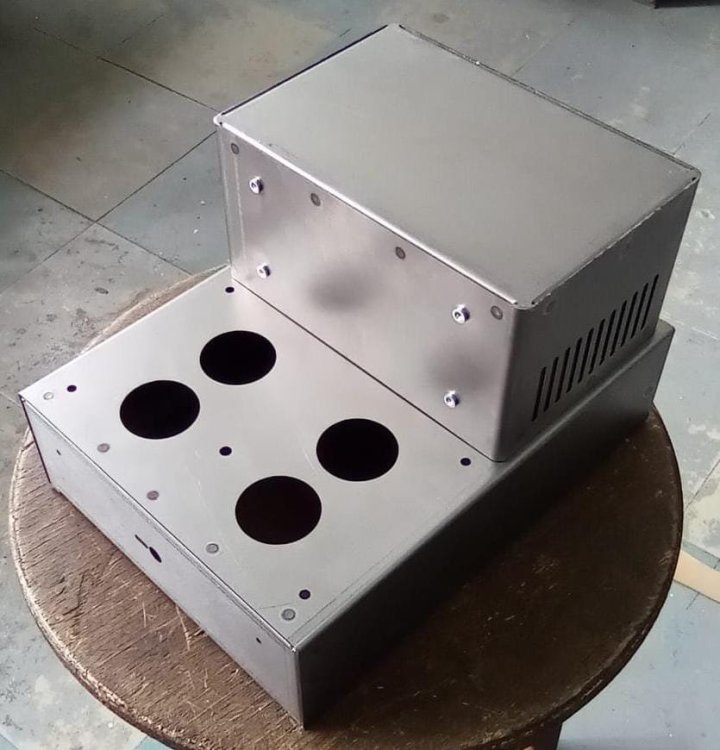

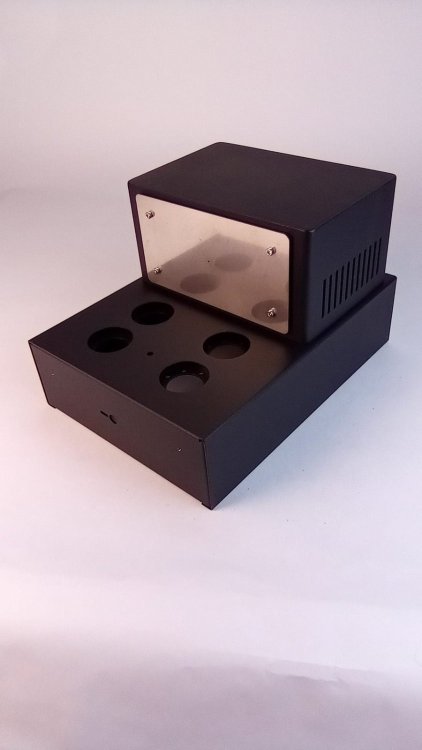

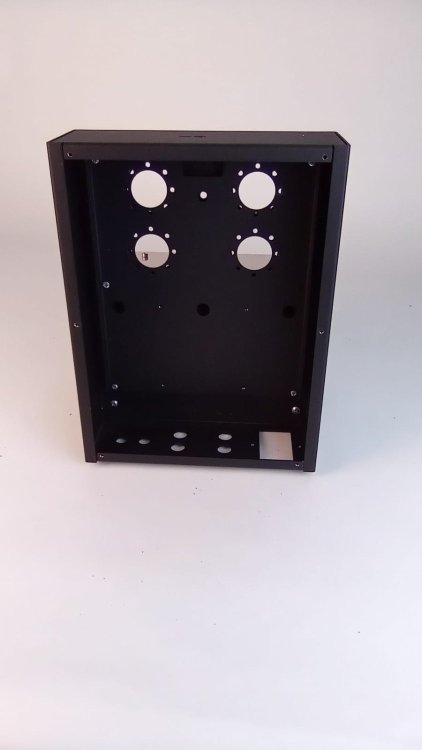

Решили сделать небольшие УНЧ на 6С19П. Примерная схема ниже, предлагается к обсуждению, по итогам и макетированию уточним. Подумаем и про ТВЗ и дизайн корпуса. Прошу:

Чаще даже на десяток вольт выше на величину падения на актсопр первички ТВЗ.

Буквой "П" были обозваны все лучевые из ПУЛ. А нелучевые - буквицей "Э".

С этим лучше в гуманитарную часть нашего форума.

Не знаю. Меня чужие пути не волнуют. Есть физика, там все ответы на эти (и другие) элементарные вопросы. Очевидно же: выбираем частоту среза 20Гц и КПД 80℅ - один калибр трансформатора, выбираем 2Гц и 90℅ - другой. Это собственный выбор, никакие Бураны с Валериями нас ни к чему не принудят. Взяли учебник, воспользовались формулами в соответствии с собственными требованиями, и всё тут.

С полосой тут связи нет. Там другие формулы, ставь хоть 1 Гц, не вопрос. Это наука, она не подчиняется нашим капризам, это капризы ей подчиняются.

КПД Цыкин полагает, что в нашем случае его следует выбирать в пределах 0,7...0,85.

Понятия не имею, я его не читал. Просто привёл учебник. Для поддержания беседы. ТВЗ в моём собственном опусе на 6С4С имел активное первички в районе 120...130 Ом, при приведённом 2к5. Думаю, даже вдвое большее r1 меня не сильно расстроило бы.

Азы - это Цыкин, Войшвилло, Кризе и прочие. Смотрим Цыкина:

К счастью, некоторые видели, что это не совсем то, на что стоит тратить время и силы.
