  1. Так повреждён немного кольцевой сердечник. Размотал и сделал изоляцию в два слоя из ленты которая применяется между обмотками торов в качестве изоляции. Включил в сеть 230 В без нагрузки, проверил на выходе переменное напряжение такое как на входе фильтра 230 В. При выключенном фильтре случайно прикоснулся рукой к одной фазе и немного щекотнуло, жаль что нет резисторов для разрядки конденсаторов 0,22...0,33 мкФ. Теперь соберу обратно в корпус и буду пробовать его работу под нагрузкой.
  2. Придётся разбирать и проверять. Феррит изолирую и намотаю по новому, не знаю как малярный скотч, есть изолента термостойкая, может ей обмотать кольца ? Эпоксидный клей вроде не должен ничего проводить, думал будет хорошая изоляция, но ошибся, придётся покупать лак для покрытия электрических соединений.
  3. Собрал я в корпус эту схему, включил без нагрузки в розетку 220В с заземлением. В итоге в фильтре сгорели предохранители и искрануло между выводами дросселя 2 х 5 мГн где показано красной стрелкой, плата отмыта и на выходной розетки омметр показывает 690 Ом не могу понять причину КЗ.
  4. В жёлтой упаковке китай, на фото другой пинцет сделан качественно и пользоватся удобно.
  5. ZD-50 звук неплохой, хотя у каждого кто его собрал мнение своё.
  6. Земляной провод соединён с металлическим корпусом фильтра ?
  7. Почему ? Такой работает в моём усилителе ZD-50.
  8. Понятно, у меня в аудиотехнике - сетевых разьёмах средний вывод не подключён. Корпус планирую сам сделать - металлический.
  9. Дроссели пропитаны эпоксидным клеем, думаю должно быть нормально. Индикацию фазы предусмотрел, на плате видно диоды и резисторы по 82 кОм.
  10. Моя конструкция сетевого фильтры. Климентий за консультацию Спасибо !
  11. Тоже собрал этот фильтр, на днях испытаю как будет в работе.
  12. Какую функцию выполняет тумблер с двумя режимами переключения ? Включает/выключает сетевой фильтр ?
  13. Лет 10 назад были 2 штуки, ёмкость была 130 + 25 мкФ, ЭПС не мерил, выбросил давно и думаю они ничем не лучше К50-12 - 150 + 30/350 В.
  14. Подскажите как на силовом трансформаторе ТОРе определить начальный вывод (который ближе к магнитопроводу) первичной обмотки ?
  15. Собрал этот регулятор который советовали в этой теме. Подключил к конденсатору С11. Предварительный каскад с 6С62Н и регуляторы тембра убрал. Конденсаторы С2, С3 - КСО, С1 - К73. Послушал, звук неплохой.
  16. Понятно, ёмкость С17 придётся при настройке подбирать.
  17. Поставил С17 - WIMA mkt 220 пФ, есть полипропилен WIMA. Зависит ли тип диэлектрика этого конденсатора в этой цепи, или можно керамику ?
  18. Вот нашёл в книге по этой регулировке, попробую настроить.
  19. Разъясните мне пожалуйста или дайте ссылку в которой можно прочитать как подобрать отвод от вторичной обмотки выходного трансформатора, где цепь R34, С17. Пока я не понимаю до конца, как это нужно правильно сделать.
  20. Пришлось в правом канале усилителя после того как убрал предварительный каскад, подбирать номинал резистора R26 - поставил 31,5 кОм чтоб было напряжение 200 В в точке R26, R27, R23, C22. После прогрева 30 минут проверил по режимам питания, кое-где незначительно поменялись напряжения. Подскажите программу типа Шмелёва с которой можно настроить усилитель, или может дать ссылку где почитать о подробной настройки усилителя с генератором ЗЧ, осциллографом.

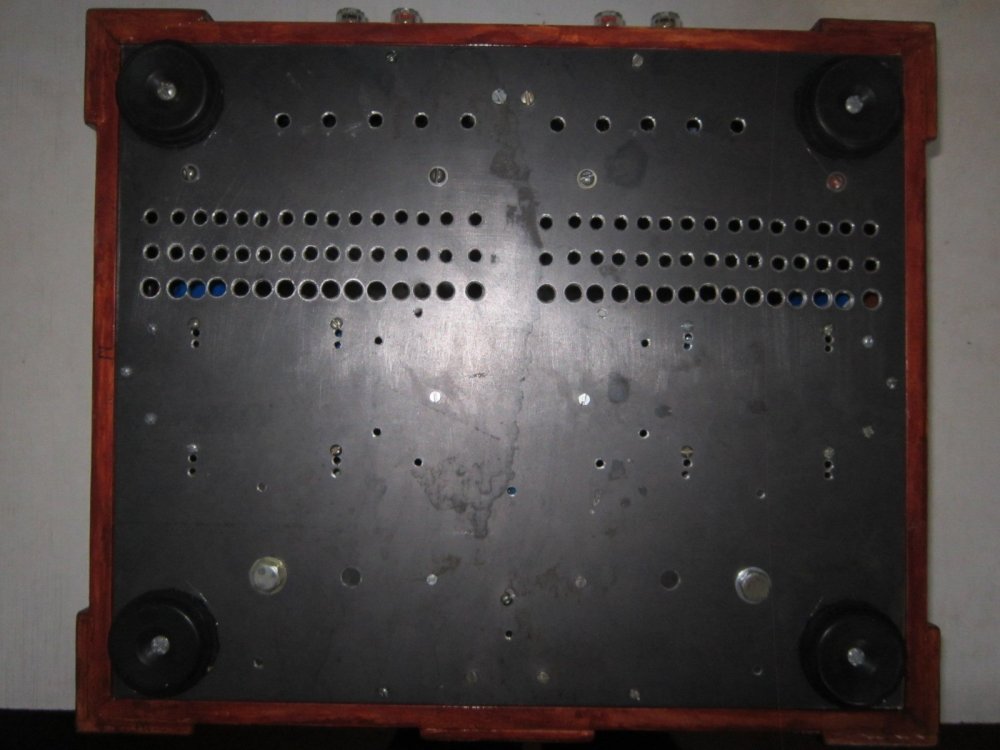

  21. Убрал входной каскад с нувистором 6С62Н и регуляторы тембра, регулятор громкости подключил к С11, ещё в таком варианте не слушал. Корпус покрасил, немного светлей получился.
  22. Нет там ничего, в усилителе В.Алексеев, И.Виноградский я от входных RCA до регулятора громкости alps сделал провода из медной жилы 0,75 отполировал и покрыл лаком - просто ради интереса, это миф маркетологов.
  23. Купил из за корпуса. Усилитель из журнала Радио, будет постепенно схема модернезироваться, сейчас решаю вопрос чтоб убрать полностью входной каскад с тембрами. В самом Кинап ломо 90у-2 для меня ценного нет.
  24. Посмотрел, спасибо Юрий Робертович ! Нашёл у себя два переменных резистора СП3-12и. 470 кОм. На схеме которую Вы выше привели, там обведено красным. Верхний вывод где стрелка к R21, к нему можно подключать выход от проигрывателя или другого носителя звука ?
×
×
