matss

Как после я написал что сделал ошибку когда написал на форуме, по своей невниматильмости. В точке R41, C27, выв.3 ламп 6П61С.

На неделе попробую померить, и напишу.

С анодными токами для 6П41С и R41 наверно мне придётся эксперементировать, слушать и потом делать выводы.

Можно ли скобой прикрутить резистор С5-5 к корпусу усилителя, чтоб отводил тепло или теплоотвод на корпус прикрутить, даст толк или нет ?

Придерживался совета автора в статье, или может я не правильно что понял ? 3 - 4, 11 - 12 по 800 витков. 4 - 5, 10 - 11 по 600 витков.

Меня волнует то, для выходного каскада с ультралинейным включением, правильно ли я соединил концы секций первичной обмотки, выводы 5, 10 и выводы 3, 12 ?

Схема выходного трансформатора, там же указаны сопротивление половин первичной обмотки, в скобках сопротивления полуобмоток первички для трансформатора другого канала.

Буду пробовать, потом напишу что получилось.

Вот режимы по постоянным напряжениям.

Режимы получились такие. На 6П41С напряжения на выводах 7, 9 почти такие же ка на схеме, когда лампы отрегулирую по анодным токам, перемеряю точней и напишу.

Мерил - вставлял одну 6П41С в плечо, в разрыв анодной цепи включал миллиамперметр предел 200 мА DCA, грел 17 - 18 минут и записывал показания тока, и так все лампы. Пара С5-5-10 240 Ом есть, буду пробовать как Вы подсказали, потом отпишусь.

Режимы ламп по напряжениям расписаны в другом номере, их я привёл выше.

Статью так и не нашёл.

О настройках тока покоя там ничего существенного.

Полная статья у меня есть в компе, роюсь, пока не смог найти. В Радио был им выложен режим напряжений на выводах ламп и некоторых других точка. У меня немного отличаются напряжения. Позже выложу.

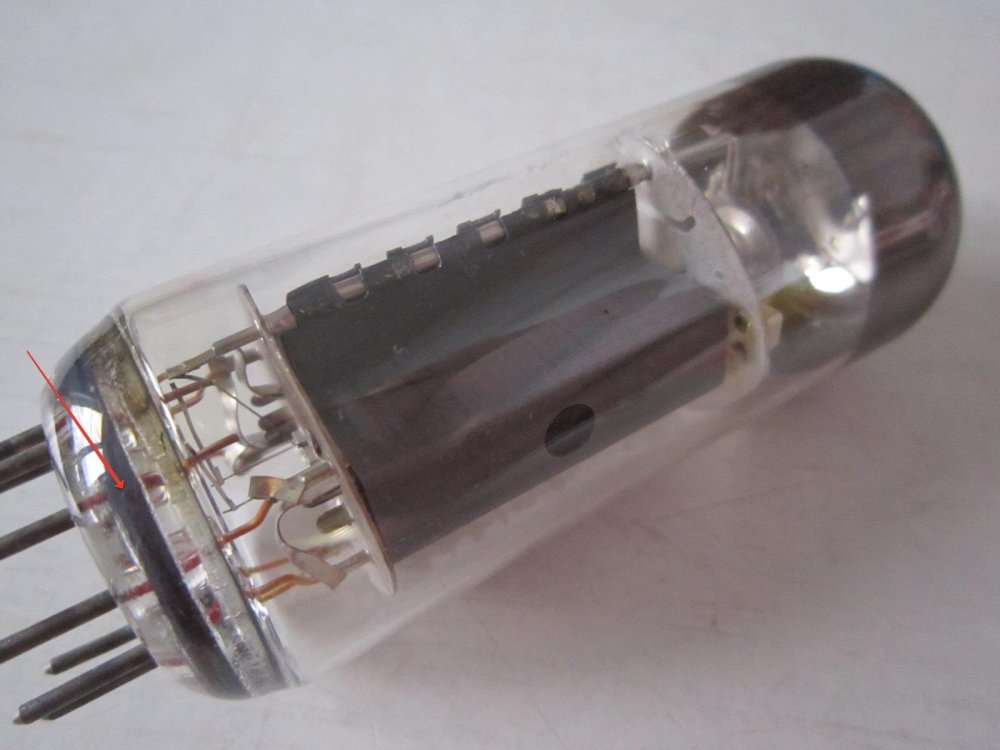

По лампам 6П41С нашёл только такое.

Если вопрос ко мне, обычная квартира, слушаю музыку в комнате 4 х 5,5 метра. На всю катушку нигода не включаю. Да и номинальная мощность схемы 18 Вт, не так уж и много.

Тут на форуме не помню кто, приводил ссылку на резисторы С5-5, температуру они держат не высокую. Схема собрана уже в корпусе, теперь пытаюсь понять как правильно отладить схему, Вы конечно извините, выкинуть проще всего.

Резисторы есть номиналом 220 Ом (С5-5-5Вт), 240 Ом (С5-5-10Вт), 270 Ом (С5-5-5Вт). Только не понятно зачем автор указал только этот тип резисторов, ведь есть и другие типы ?

В журнальной статье автор не указал какие анодные токи нужно выставить для 6П41С, то что резистор R42 для выравнивания анодных токов понятно. Посоветуйте из списка 13 ламп выбрать с каким током можно поставить ? В усилителе, ставил по одной 6П41С и грел по 17 - 18 минут, потом записывал показания тока. Мерил мультиметром на пределе 200 мА, DCA.

Неправильно написал, напряжение +42,2В в левом и +43,3В в правом каналах в точке соединения R41, C27, выв.3 ламп VL5, VL6.

Какой ток анода желательно выставить для каждой лампы 6П41С в выходном каскаде ? В точке R40, R43, R41 напряжение 42,2В в левом канале, 43,3В в правом канале, резистор R41 пока номиналом 240 Ом и сильно греется.

Чтоб не плодить темы, решил спросить тут, доделываю схему по этой ссылке. Из всех имеющих ламп 6П41С получилось намерить ток анода с таким разбросом.

Ясно, Шидо или ....это их деньги, пусть хоть с вои схему задвинут.

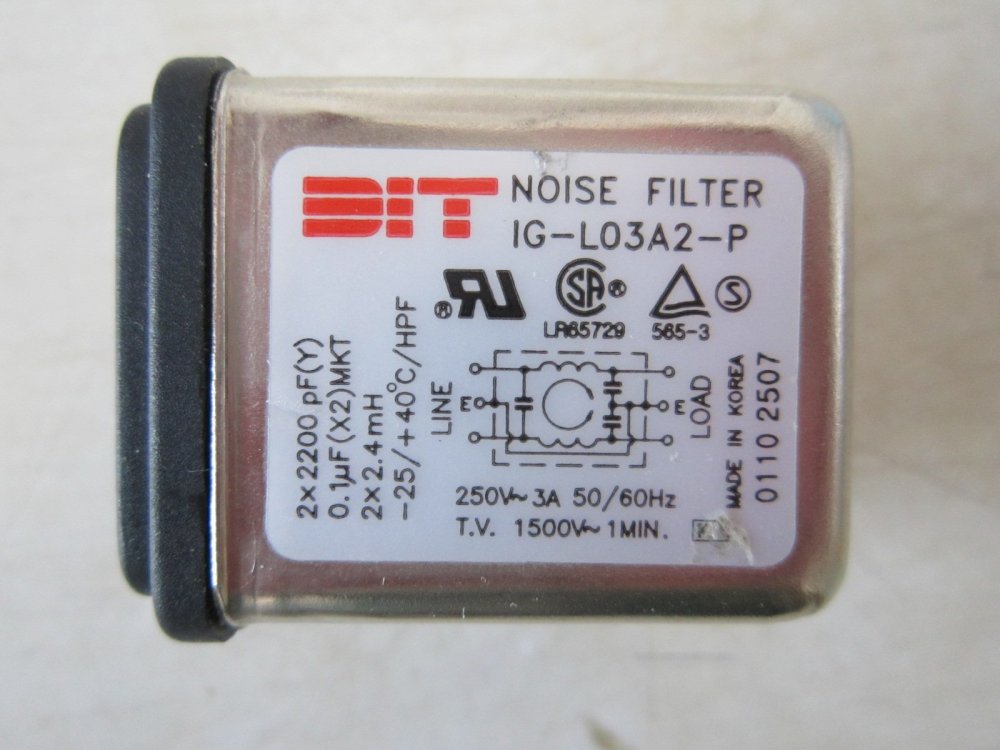

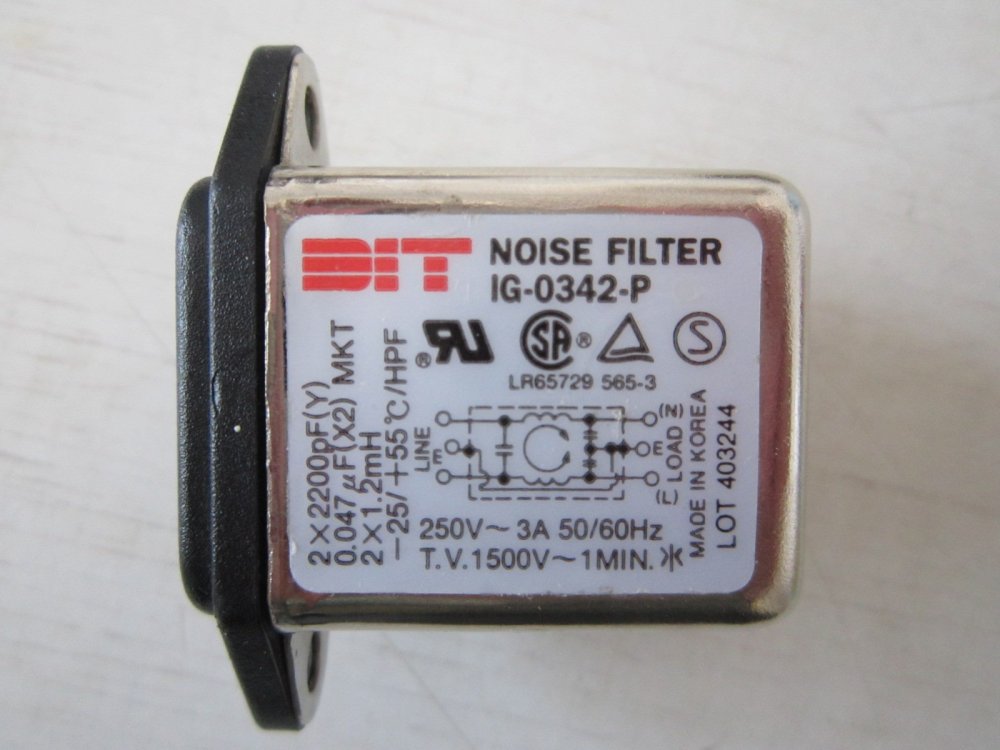

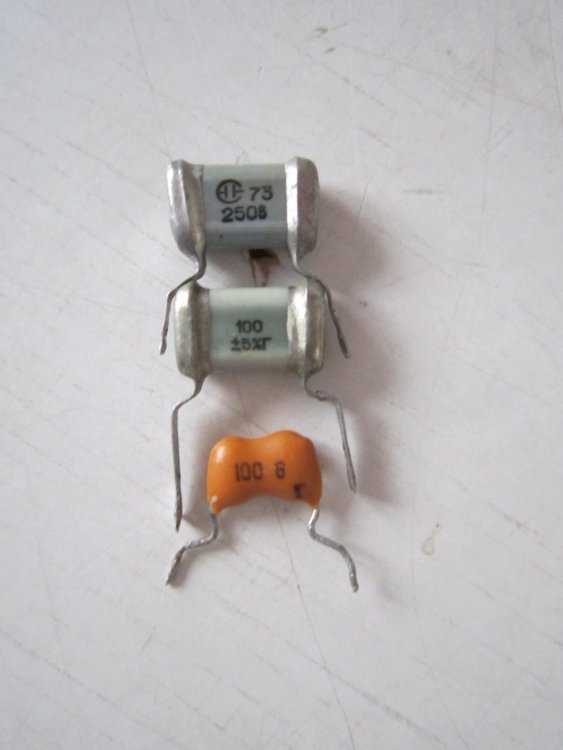

Вам написал из принципа, ведь сейчас не средневековье и технологии ушли вперёд, не так ли ? Вы как я понял, да и не только Вы всё молятся на радио-комплектующие 50...70-х годов, а чем хуже современные радиоэлектронные комплектующие, есть какие либо измерения, тесты ( только не уши), и сравнение в слепую ? (когда не видно что меняют) во время тестов в цепях схем). У некоторых мнения такие, что чем кошерный вид, страна, бренд - значит это качественное, но поставьте эту хрень в серьёзные блоки автоматики и постарайтесь засечь время - сколько эти радио электронные компоненты проработают. Вы сами имели напрямую отношение к Гост производству(гост заказ...приёмка) ?
