matss

Хочу спросить совет у бывалых, в хеме смещения - 25...30В нужен ли стабилитрон VD5 или его можно убрать ?

В общем выставил и отбалансировал на каждой Г807 анодные токи по 60 мА, напряжение смещение получилось -24В, на выводе 2 напряжение 310В, на аноде 300В.

Контакты панели почистил такой содой и зубочисткой, после промыл, просушил и поставил на место всё.

Сломался один контакт в панели для Г807, пришлось из тонкой оцинкованной жести вырезать новый. Чем х почистить от налёта ?

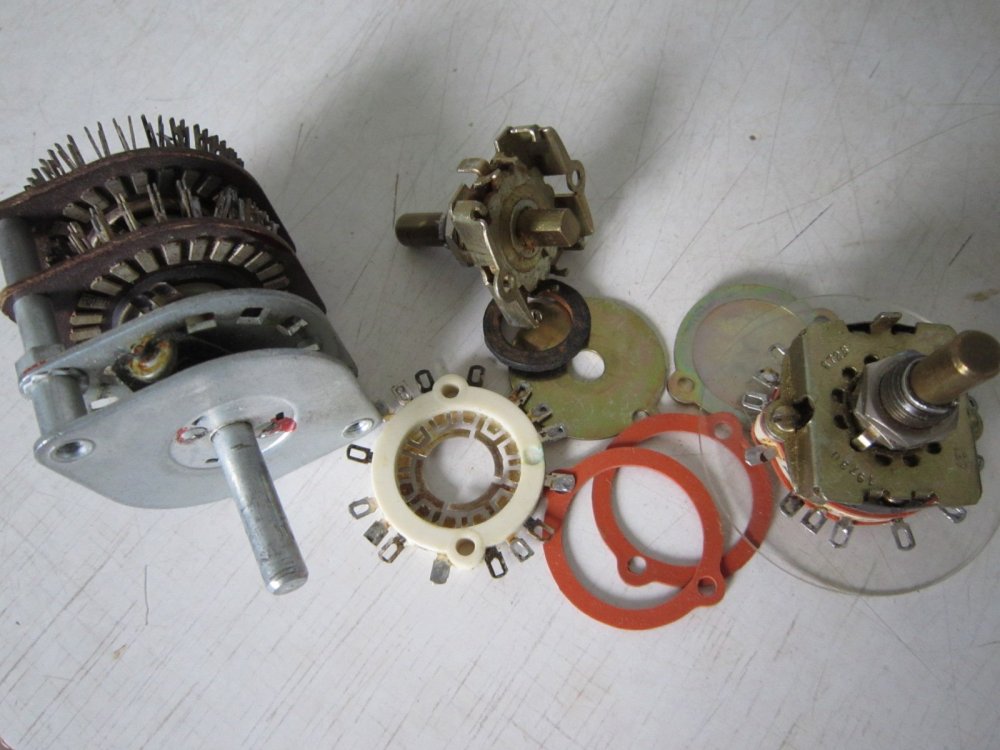

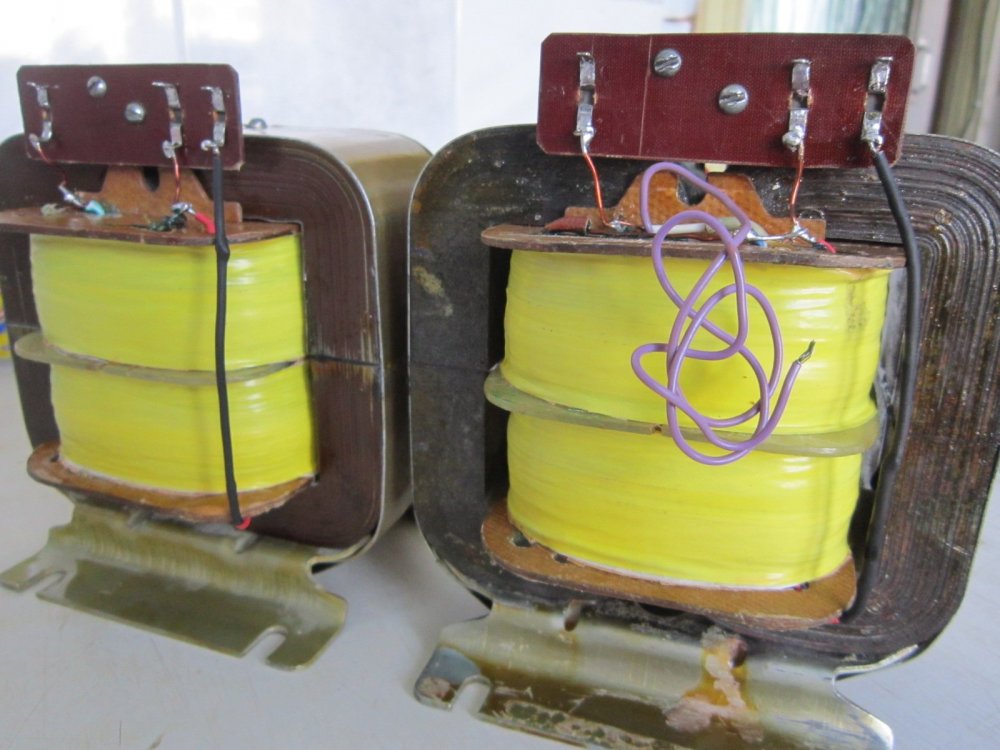

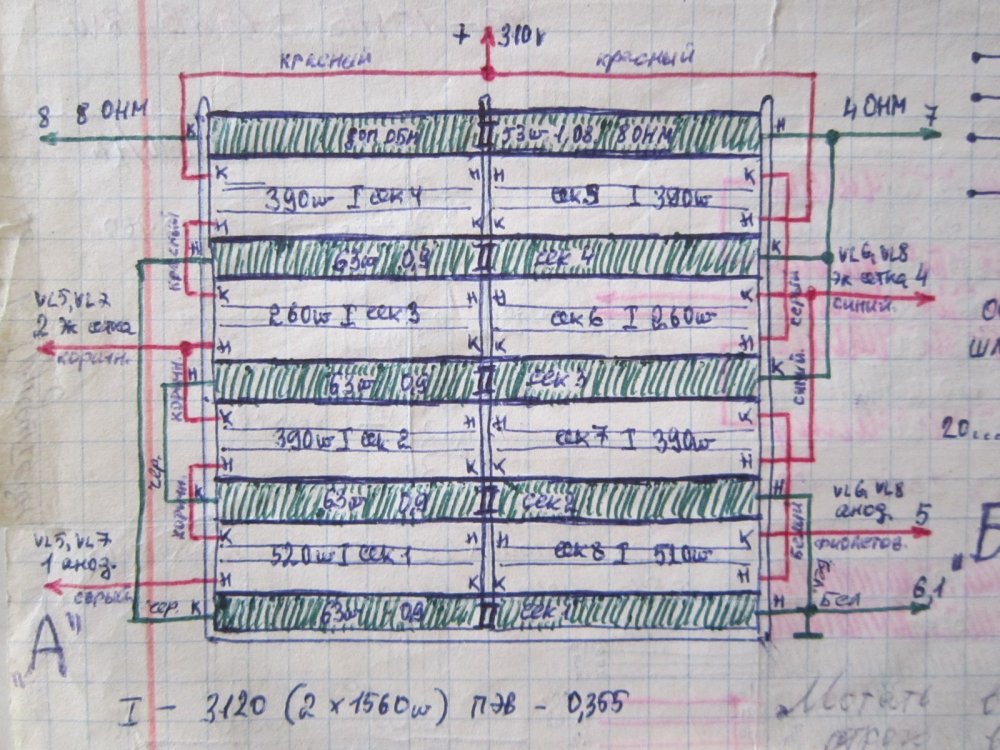

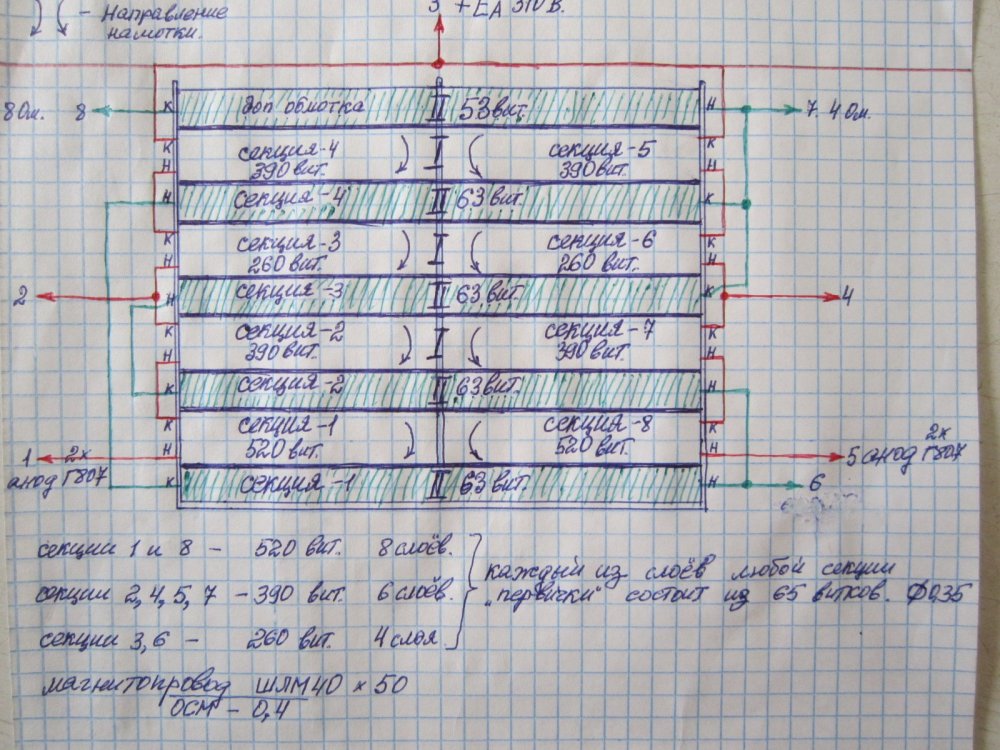

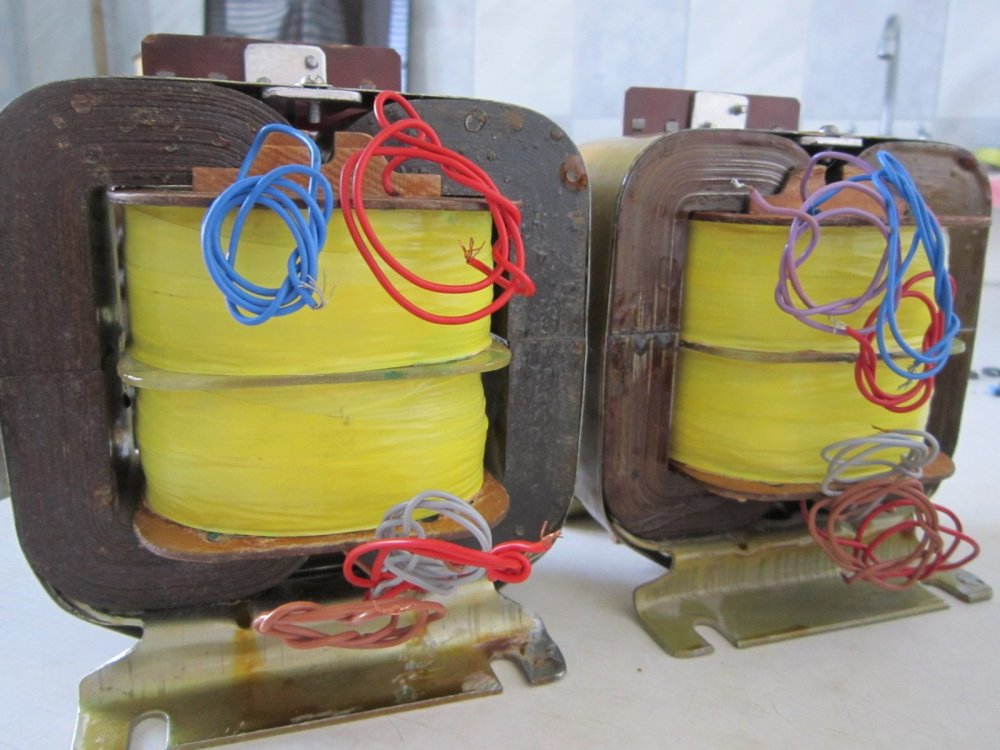

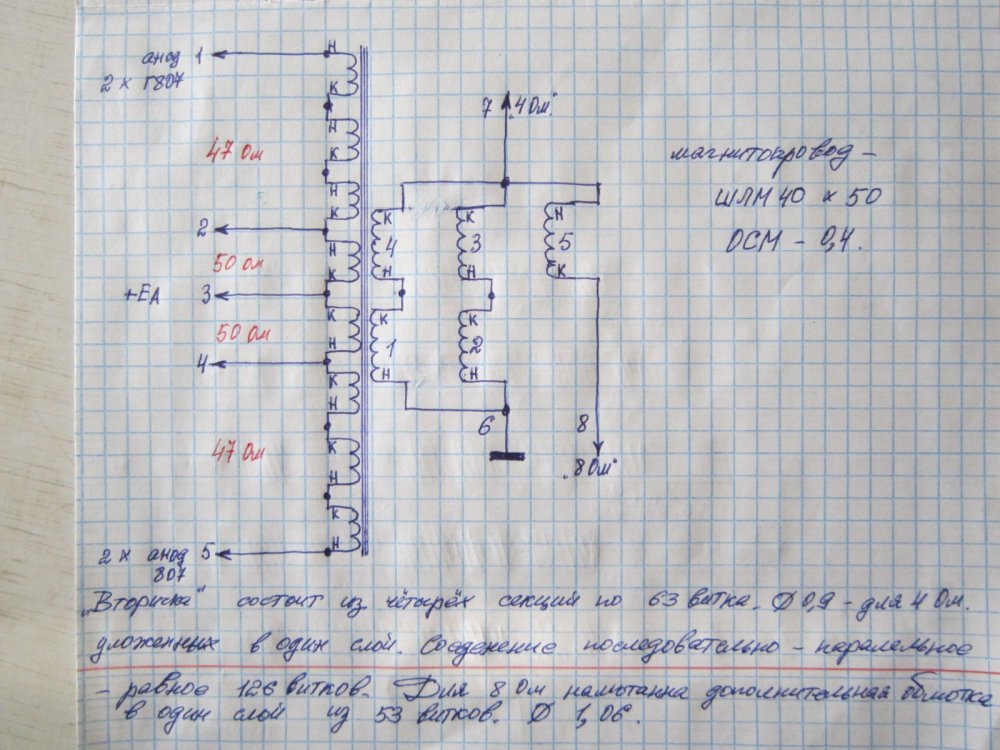

Это надо было делать сразу, я тогда не додумался до этого. Главное правильно намотал к нему выходные трансформаторы.

Лампы Г807 скупал на радио-рынке 13...15 лет назад. Не думал что у 6Н9С разброс большой, среди 16 ламп отобрал штук 5, 6, даже вот у этих (аналоги 6Н8С, 6Н9С) есть небольшой разброс.

При настройке схемы, сразу выставил R3 - 3,3 кОм, чтоб был равным R4 и стараюсь его пока не трогать, пока не подбиру ещё раз лампы VL1, VL2. Движок R20 - 47 кОм тоже выставил в средние положение, чтоб сопротивление от движка к краям было по 23 кОм.

Пои измерении тока анодов с одной Г807 и двумя 6Н9С анодное напряжение немного повысилось в точках R11, R37, C14 до +285В, R11, R7, R8, С1 до +232В. Переменное напряжение сети меняется от 223...до 236В, пришлось включать ЛАТР и выставлять 227...228В, к нему усилитель. Всё время напряжение на выходе ЛАТР пришлось постоянно корректировать чтоб было 227В, ведь от скачков и ток немного меняется.

Можно конечно и по падению на катодных резисторах 15 Ом, правда неудобно снизу переставлять лампы.

Можно ли так, в левый канал поставить с анодным током 59 мА - их 2 шт(VL5, VL7). 59,5 мА - она 1 шт(VL6). 57 мА - 1 шт(VL8). В правый канал 60 мА - их 2 шт(VL5, VL7). 61,5 мА их тоже 2 шт(VL6, VL8) ?

Сегодня с 10:00 и до 17:00 проводил измерения с небольшим перерывом. Завтра попробую.

Завтра отберу с близкими анодными токами несколько штук и попробую на выв.2 Г807 измерить напряжение. Измерять лучше по одной лампе или в одно плечо можно две лампы поставить ?

В разрыв анодного провода включил миллиамперметр на предел измерения 200 мА. Мерил по одной лампе, 6Н6П убрал. Каждую лампу Г807 прогревал 15 минут и измерял анодный ток, разброс конечно есть, вот составленный список. Одну лампу Г807 отложил в сторону, анодный ток не поднимается выше 2,2 мА, видно она своё отжила. На цоколе ламп наклеил по кусочку малярной ленты и все пометил. В статье С.Симулкин рекомендует выставить напряжение смещения -25...30В таким образом чтобы анодный ток покоя каждой из ламп равнялся 60 мА.

Разброс у ламп VL3 6Н6П ещё больше, их у меня 5 штук всего. Правый канал: Выв.1 162В. Выв.6 176В. Выв.3 105,3В. Выв.8 104,4В. Левый канал: Выв.1 174В. Выв.6 168В. Выв.3 107,4В. Выв.8 107,4В.

У меня вышло в правом канале: VL1 6Н9С аноды: 203В, катоды: выв.3, 2,63В. выв.6 2,64В. В левом канале: VL 6Н9С аноды: 203В, катоды: выв.3, 6, 2,52В. VL2 правый: анод выв.2, 101,5В, выв.5 100В. катоды: выв.3 3,56В. выв.6 3,58В. В левом: VL2 6Н9С аноды: выв.2 101,5В, выв.5 102,6В. катоды: выв.3 3,68В. выв.6 3,71В.

У меня ещё был вопрос про эти лампы, можно ли в работающей схеме их подобрать ?

6Н6П вынуть при измерения анодного тока Г807 ?

Об этом и хотел узнать, на одной лампе можно снять или сразу замерить на четырёх лампах ток падения на катодных резисторах 15 Ом ?

Для каждого свой выбор, усилитель с 6П41С мной был собран мной в 92г. В ламповой технике я конечно профан, вот и прошу помощи. Макетное шасси на деревяшках, в самом монтаже кое что наверное переделаю, куча проводов между которые нужно ещё правильно уложить. Само собой пока ещё ничего и не слушал. Фото шасси во время отладки. Лампами перевернул вниз.

Ещё есть вопросы по подбору половинок в одном баллоне ламп VL1, VL2 - 6Н9С, и VL3 - 6Н6П при работающем усилителе т.е. при настройке. На приведённой схеме режимы ламп измеренные мной, правда немного различаются между правым и левым каналами. Не хочется делать или покупать прибор для подбора ламп.

Как правильно подобрать по анодному току лампы Г807, после прогрева в каждом плече оконечного каскада измерить падение на ножках 4, и между R29 - R34 каждой лампы Г807, далее разделив падение напряжения на сопротивление анодного резистора 15 Ом. В наличии 23 лампы б/у Г807, разбег по анодному току конечно есть.

Собрал на макетном шасси усилитель сделанный С.Силкиным который раньше был опубликован в Радио 1991/2. С.Сергиевский. Вот схема по которой я его собрал.

The Gryphon, Diablo300.

В теме нашёл ссылку, где есть фото неплохое по внешнему монтажу корпус, скорей всего какая то фирмочка, усилитель на интегральной основе. По качеству звука конечно вопросы. Если возьму за основу внешний вид корпуса, многое переделаю под свою конструкцию. На многих форумах корпуса покупают в китае на алиэкспресс, вид у многих убогий. Так что лучше своё.

Да очень много повторяют похожих корпусов.
