johnson1496

Самое главное не упомянул: 150 мГ это для тау 3180 мкС и 318 мкС (по-моему это весь цимус схемы, теперь уже рабочего макета). Ну и питание всего этого безобразия:

Да, естественно, я это отметил в заявке на изобретение и в сообщении Карпову. Для тех, кто использует ММ головы, схему можно сильно упростить, если использовать формирование тау 75 мкС по Одесски:

И выходной согласующий трансформатор с нужной индуктивностью рассеяния. Выходное напряжение при 5 мВ на входе 530 мВ RMS.

Индуктивность на 150 мГ в экране и без оного (иначе здорово ловит помехи)

Второй каскад (не зря интересовался ИТ на лампах)

В итоге получился такой макетик: Первый каскад со стабилизатором на 270 В

Первая лампа ef86. Естественно все лампы можно заменить на наши аналоги. Неприятным является тот факт, что факт, что в формировании тау учувствуют сопротивления индуктивностей (обмоток трансформатора) и, само собой динамическое сопротивление полевика, зависящее от самого транзистора и его рабочей точки. Хотя особых проблем это не вызвало. Корректор настроился очень легко. Придется делать законченную конструкцию. LR RIAA лампы_1.pdf

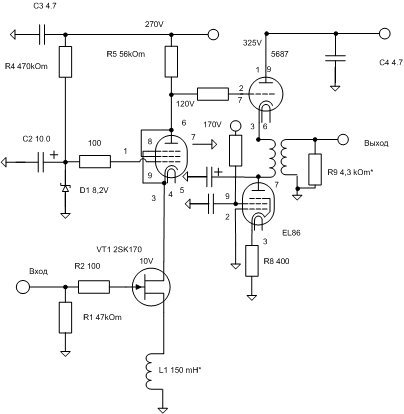

Пришло время заменить ничтожные камни на благородные электровакуумные приборы. сожалению схема на втором посте ветки оказалась нерабочей. Причина - второй каскад: катодный повторитель на 6Н30П. После работы над ошибками получилось следующее:

День добрвый. В динамиках sonido sfr300-8 рассыпался подвес. Есть возможность отремонтирлвпть без потери качества?

Написал в личку

Когда не знаю, что нужно, начинаю мотать.... Сильно сказано.

По секрету скажу, что по краям я задираю АЧХ на 1,5...2 дБ вверх. Но это чисто для себя - АС на шириках.

А без расчетов никуда - в формироввании АЧХ (читай тау) кроме L катушки учавствует и R катушки, даже если индуктивности рассеяния.

Ответил в личку

ОК, понятно, для накала тоже делаю подобное.

Для тех кто в танке, можно схемку?

Миллигенри.

С ценами знаком, не пугают. Индуктивность нужна 422 мНг с возможностью отмотки, если уверены, что сплав потянет подмагничивание в 5 мА, то на пробу возьму пару дросселей. О цене договоримся в личке, чтобы не пугать портальцев.

Аморфа (тороид) с зазором я не встречал. Сейчас использую аморфы от Мстатора типа MSTAN - у них очень хорошие частотные показатели в звуковом диапазоне и инд. насыщения 1,1 Тл. Под проект нужно примерно 0,2 Генри при токе 2-5 мА минимальных размеров, а такие закончились (хотя вру - с током подмагничивания не использовал), вот ищу альтернативу.

Для дросселя, вернее мерной индуктивности на малом сигнале - до десятка милливольт.

Вопрос не праздный, готов вложиться.

Михаил, а какие частотные свойства у пермендюра? Интересен как маленькая по размерам индуктивность до 1 Гн в звуковом диапазоне с подмагничиванием до десятка мА?

6п9 в триоде 2 кОм с хвостиком - пришлось посчитать, когда мотал к ней межкаскадник. Кстати звук очень хорош.

Поддержу вопрос - вчера у себя наткнулся на пару таких же. Тоже без маркировки и квадратными отверстиями.

Нет первоисточника, да и зачем. Есть идея.
