поправка на ветер: ещё кое-что не нравится - но - надо паять - симуляторам не доверяю...

сравнением никогда не занимался - звучит - не звучит - всё... можно шунтировать а можно и так... да это антизвоны любого типа номиналом до 1 кОм мощномть проставлена в бумажном варианте... схем то три на самом деле))...

вот так вижу один из своих первых корректоров сегодня... уникальная лампа аналогов на диком западе нет!

там резистор 18 ком в землю коррекция тау 3 по входу для ортофон серии 2м - более так не делаю не каждая голова подходит под это...

ещё раньше был вариант году 2004 с ибп от телевизора советского - не нашёл - но думаю тоже самое...

вот два варианта какой зайдёт нарисую так как сейчас вижу... есть ещё на 6ф12п но найти свежие лампы маленький шанс...

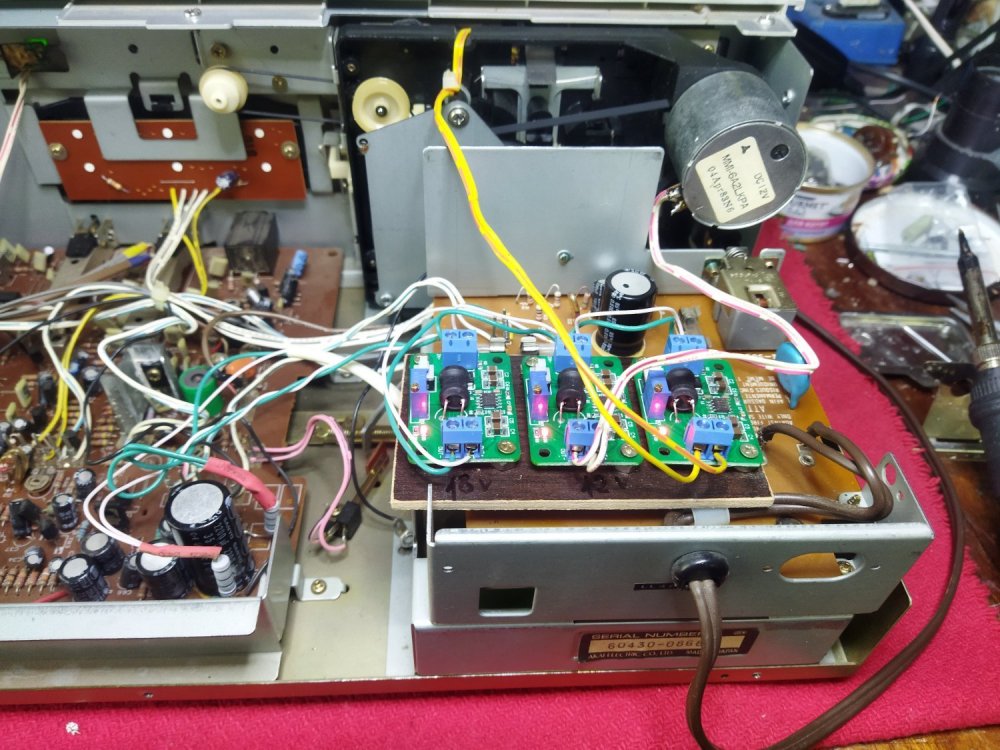

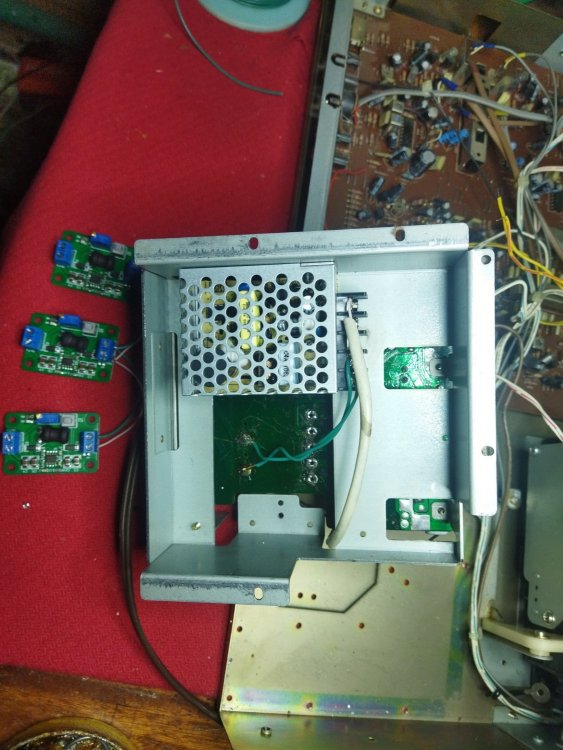

кстати - о птичках - ибп что на картинках не должен никого беспокоить - хозяин дивайса заменил его впоследствии на аналог... и - о грустном - или - смешном - дескать полевик на входе эмси корра шумит... внимание - вопрос - что же он - полевик - делает на входе ув ? лично мне посоветовал поставить полевик на вход заказчик - представитель одной уважаемой - не только в России - фирмы... доброй ночи - для тех кто спит...

С Новым Годом! Фиксирую свой первый УВ на заказ, для хорошего человека и настоящего Мастера(!!!) :

Доброго времени суток, Николай! Подскажите, пожалуйста, где можно приобрести резиновые круглые проходные изоляторы для проводов? Спасибо!

500

Чтобы не повторяться, даю линк на форум: https://hiend.borda.ru/?1-9-20-00000127-000-0-0-1693026949 Пока картинки целы можно полистать и скопировать тему...

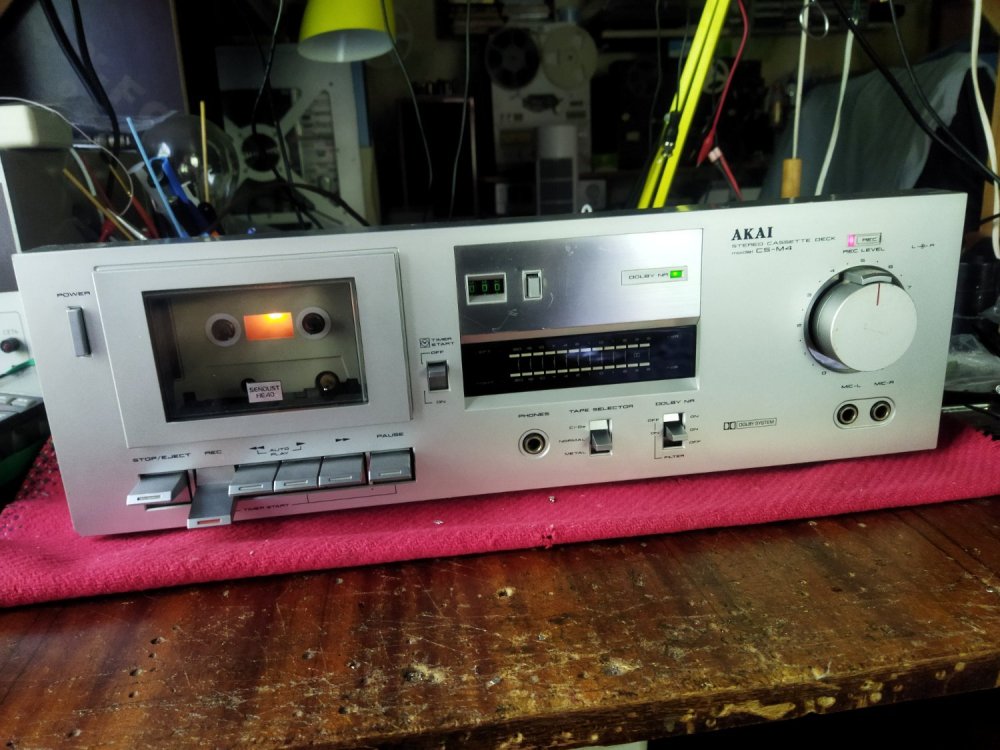

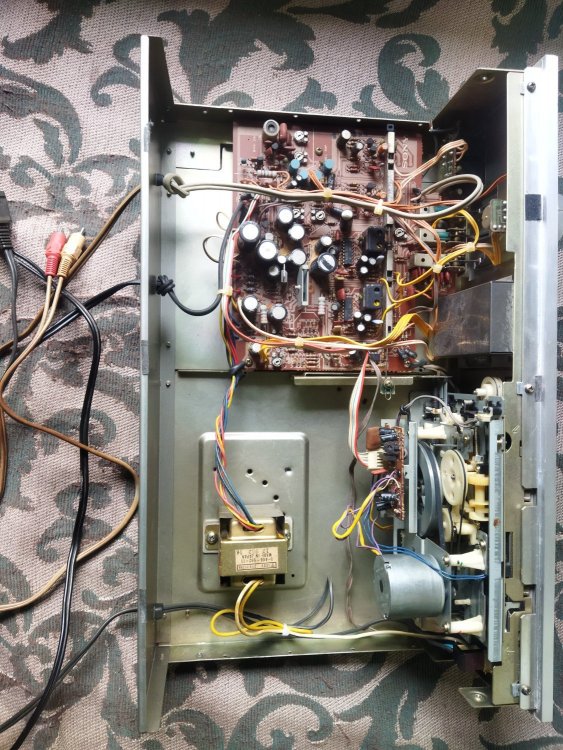

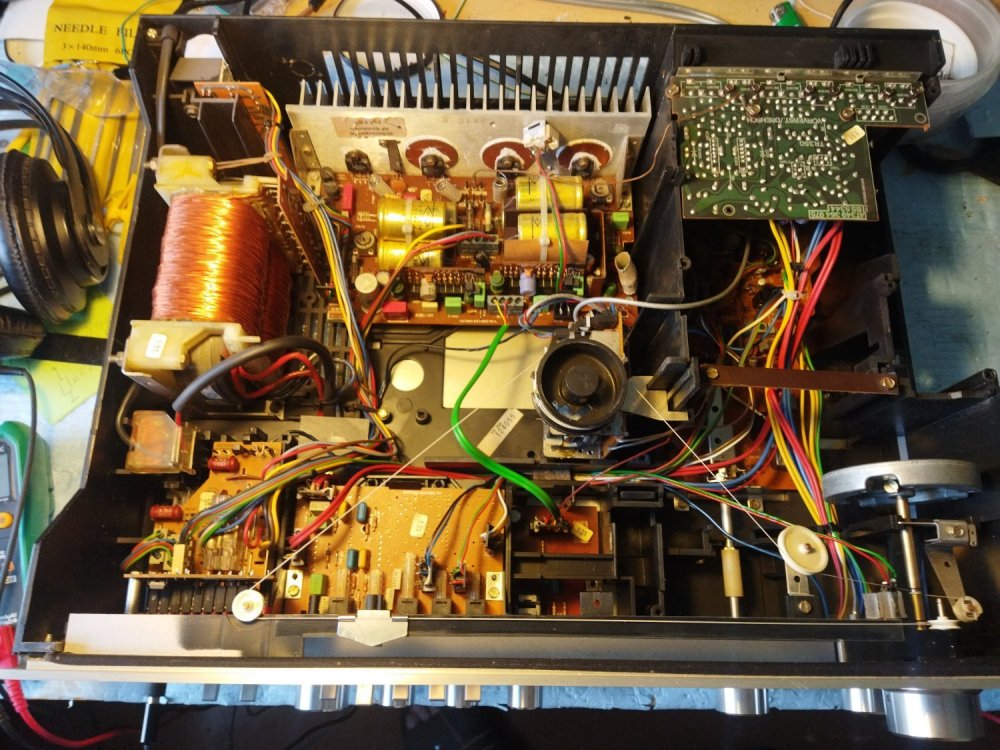

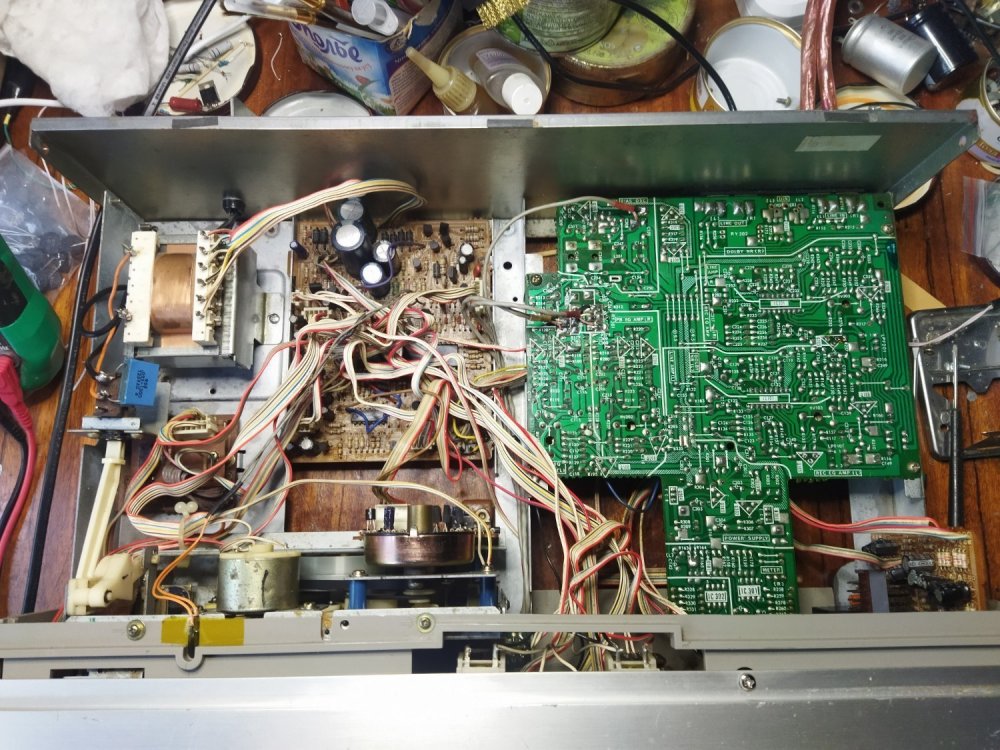

Страсти по МАГам радуют - "куры передохли - высыдайте новый телескоп"))... И - по делу - в декабре 2014 сделал первый ламповый предварительный УВ и запихал в Akai CS-F14, не круша аппарат, а только выпаяв 4 электролита и вставив в разрыв свою схему. Японские кассетники, двухголовые, все выполнены по одной блок схеме - предварительный УВ, далее Долби процессор (будь он не ладен!), никаких универсальных усилителей! Что и удобно... Усиления сей схемы как раз хватило для прямой замены, затем было много иттераций и, спустя 10 лет пришло время снова этой-же схемотехнике: Даже плата сохранилась, хочу её теперь в Uher запихать))...

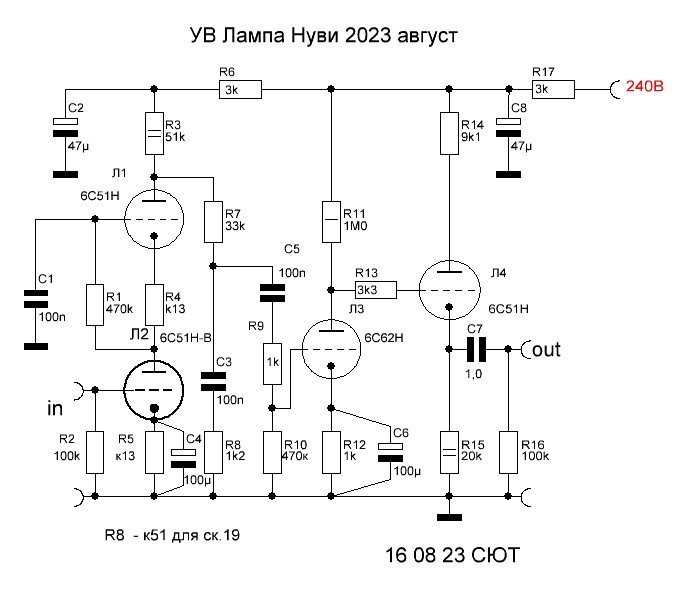

Добавлю удачную схему, совсем свежую, седьмой годок ей пошёл, а вроде как вчера:

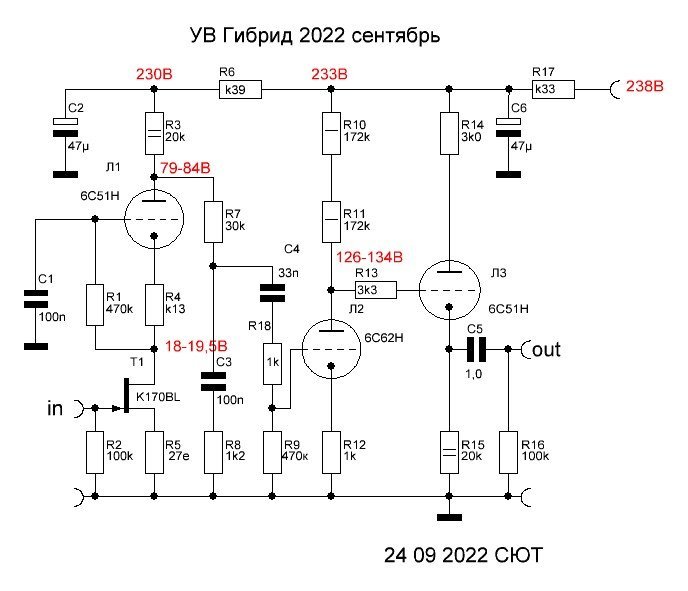

Полистал древний справочник, слегка переделал крайний УВ ( слово - крайний - не вызывает у меня никаких пртивопоказаний!), усиление его на 1 кГц при тау 120 мкС - 400, без горизонтального резистора - 1200, но подъём на НЧ маловат)). Закрыл крышку, повесил на стену, надо потрошить Uher: Отношение сигнал-шум в ламповом кассетнике гораздо более 46 дБ, на этих страницах обозначенных, делал на заказ гибрид с полевичком на входе каскода, для себя сделал чисто ламповый, на нувисторах - большой разницы по шуму с гибридом на обнаружил, шум УВ явно меньше шума размагниченной ленты, чётко слышен выход на ракорд, так что... Кассетный формат великолепен, на самом деле, его испортили Долби и иже с ними... Такие протяжки, головы и ленты не встречались в катушечниках - моё мнение!

https://www.youtube.com/@intell2OOO

Не секрет - Авито рулит))...

Я про верхние две схемы, здесь тоже всё оптимально, 1 мкФ, РГ в моих УМ 10 кОм, больше не ставлю... Олимп 005 - одноплатный магнитофон, для переделок мало пригоден. Купил я его, году 86-87, как только появились в продаже, привёз, распечатал (брал закрытую коробку, без гарантии!), включил - ВЧ свист в одном канале, подключил ослик - 16 кГц, половина частоты кварца, упс - думаю - петух ты крашеннОй, в охапку его и в студию, звукозаписи, в коей тогда работал - там он и остался... А дома Акай трёхмоторный хорошо вписывался))...

С1 и С4 ...=100н, вполне достаточно... Это не опечатка! УВ ламповый сам по себе, параллельно штатному, со своим выходом, со своим БиПи, чтобы ничего не пилить и не колхозить... Это мой подход. Усиление можно сделать любое, мне хватало то, что есть...

Отдельным кабелем вывел наружу, заменив микрофонный вход на выход головки воспроизведения, так удобней было. Вот такой УВ был внешний:

В Олимпе 004 выводил головку воспроизведения наружу и подключал к почти такому же УВ - полёт нормальный. Только тау должна быть 50 мкС. Для схемы 2024 года С5=100н R9=510 Ом. Для схемы 2014 С5=22н R8=2,2кОм

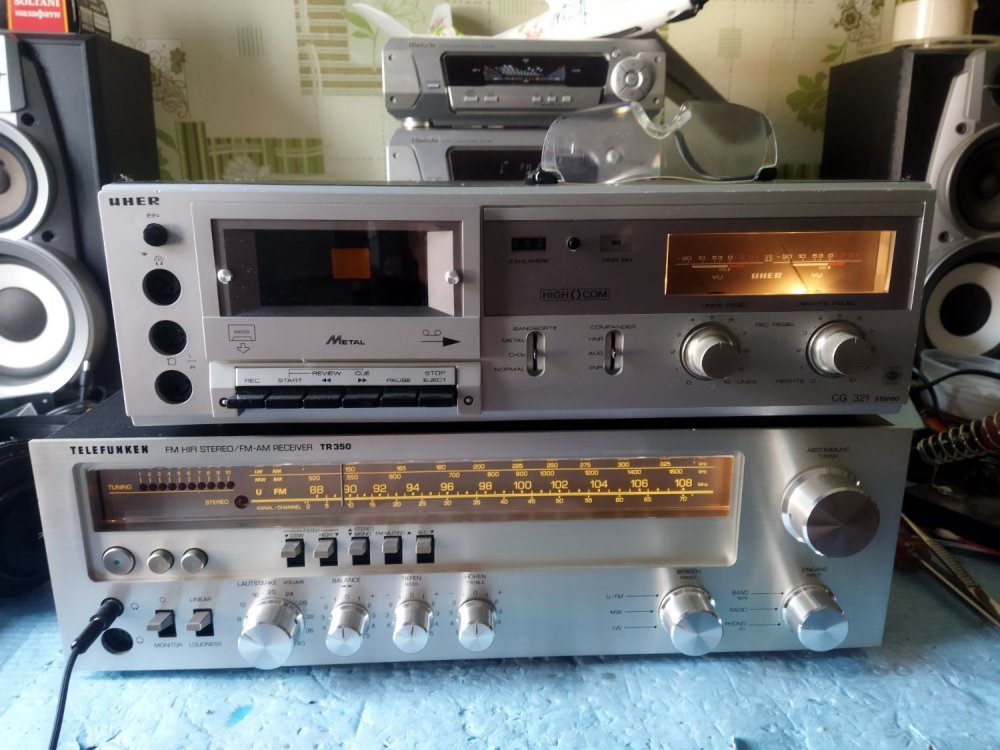

Вариант 2014 года, без горизонтального (С) резистора в коррекции: И немного Uher в ленту, они ждут вживления лампового сердца:

По просьбам трудящихся открыл тему, хочу поделиться своим опытом, вот старый проект новыми глазами: Последняя реализация на деке Akai GXC-570D, подойдёт для любой приличной деки. Схема:

Сделаем, в отдельной теме... 6Н14П...24П заточены под каскодное включение, в качестве ИТ будет (умозрительно) разбаланс каналов, лучше 6Н1П поставить, или оставить Н23...

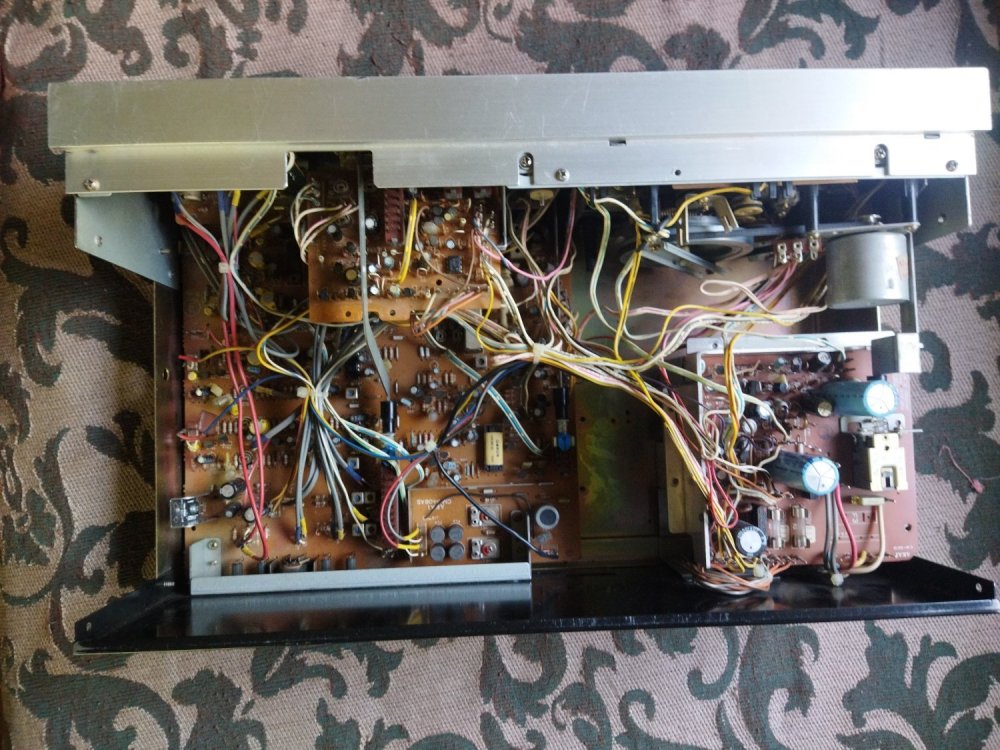

Снял со стены, стёр пыль, включил - работает: Изначально это был МС корректор, а сейчас - УВ кассетника (Akai GXC-570D), аппарат ушёл, а УВ остался, можно встряхнуть стариной, есть донор для этого, от Uher...

Ну что ж, знатоки промолчали, вот правильный ответ - схема - производная из МС корректора, если откинуть нувистор, включенный с общей сеткой и дающие усиление в 80 единиц, получится вот это, жёлтое, в тарелке: Усиление можно поднять до стандарта шунтированием резисторов в катодах нижних ламп электролитами...
