В рамках темы предлагаю вниманию форумчан свою работу в зимний период: фонокорректор (ФК) на лампах серии «дробь». Имея в «тумбочке» определенный запас таких ламп (см. фото), изготовил несколько макетов на разных комплектующих, с целью выявить лучший вариант. Изготавливались ФК на 6Н17Б, на 6Ж5Б с коррекцией в аноде, на 6С31Б, на 6Н16Б и 6Н28Б. Лучший по звуку и параметрам вариант получился на входной лампе 6С32Б c SRPP на выходе на 6Н28Б. 6С32Б является самой лучшей лампой в серии «дроби» по виброустойчивости (см. справочник), акустоэлектрический эффект отсутствует практически полностью, обладает большим коэффициентом усиления. В схеме ФК 6С32Б применен в первом каскаде со смещением за счет сеточного тока и с простым источником тока вместо высокоомного резистора в аноде. Цепи коррекции стандартные, на выходе SRPP на 6Н28Б. Режимы каскадов указаны на схеме. По параметрам ФК: Все измерения проводились с подключенным 1,5м кабелем на нагрузке, имитирующей регулятор громкости УНЧ (я использую ALPS 10кОм). В итоге: при входном сигнале 5мВ на выходе 600мВ, т.е. усиление 120 раз, или примерно 41,6дБ. Коррекция RIAA зависит от точности подбора корректирующих элементов, разбалланс каналов - не более 0,3дБ, зависит от Ку ламп (надо подбирать). По перегрузочной способности все отлично – не менее 40дБ до появления видимых ограничений формы сигнала. Измеренный разными способами к.н.и. составил не более 0,6-0,7%. Субъективно ФК по звуку – лучший вариант, особенно в НЧ диапазоне. Головка звукоснимателя MM – Goldring E4. Конструктивно (см. фото) ФК выполнен в двухблочном варианте с отдельным блоком питания (для получения минимума фона). Блок питания особенностей не имеет: стабилизация анодного напряжения на LR8 с умощнением на IRF830, стабилизация накала +12,6В на LM317. Накалы однотипных ламп соединены последовательно и две группы параллельно.

Будем бороться с этой заразой. Кстати, от ИИ: На форуме diyaudio ввели запрет на прямое использование ИИ-генерированного контента (AIGC) в постах и прикреплённых материалах. Это решение было принято в августе 2025 года из-за роста количества подобных публикаций, которые часто содержали неточную, ложную или потенциально опасную информацию. Основные положения политики: ИИ-генерированный контент не допускается в постах или прикреплённых файлах. Если модераторы посчитают, что пост содержит AIGC, он будет удалён. Пользователям рекомендуется не использовать ИИ для написания постов. Допускается только исправление грамматики и орфографии. Запрещено дословно цитировать внешне размещённый ИИ-контент. Будем работать в этом направлении.

Моноблоки на ГМ-70:

Согласен. Тогда предлагаю попробовать сделать базу из цветного металла или из фанеры или натурального камня. Ждем от вас отчетов по экспериментам, мне интересно. PS. сами Вы пока ничего не сделали, но опыт десятков людей по использованию этого материала сходу под сомнения ставите. Впрочем хозяин-барин. Здесь прочтите ветку и посмотрите и послушайте без предубеждений. https://dastereo.ru/t/proigryvateli-abv/139028 Физически это выполнено в виде жесткой балки из искусственного камня, утопленной в плинт и жестко к нему привязанной, на которой болтами закреплены как центральный гидроподшипник, так и армборд.

Это лучше чем прожигать свою жизнь по кабакам и наркоманить. У человека есть стремление к творчеству.

Передняя панель - лицо усилителя, формирует внешний вид аппаратуры на 50%. Поэтому я выработал для себя единый стиль передней панели всех своих усилителей. Форумчане спрашивали у меня в личке как создается такая панель как у меня. На старом АП я подробно рассказывал, но "вода утекла". Панель проектируется исходя из внешних размеров вашего устройства спереди. Я делаю панель больше на 2 мм со всех сторон чем внешний размер передней части усилителя. Раньше делал из листового алюминия толщ. 5-6мм (6мм лучше), просто через знакомого заказывал на заводе и мне за бутылку ***** фрезеровали и сверлили в размер. Но теперь знакомый ушел на пенсию. Поэтому в последний раз (Усь на 6П43П) я заказывал из 3мм нержавейки вырезанной на лазерной резке - получилось тоже очень хорошо. Панель крепится винтами М4 поэтому я сверлю отверстия и затем нарезаю резьбу по месту. Далее, кладете панель на ровную поверхность и крепите её, берете самую крупную шкурку (№20), берете толстый металлический брусок (для веса - у меня алюминиевый 10х15 см и толщиной 5см и ровный снизу, чтобы он по ширине перекрывал ширину панели) оборачиваете шкурку вокруг бруска и полив керосином заготовку начинаете тереть ей вдоль - строго параллельно длинной стороне. Не надо юзать шкурку туда сюда - одно ровное длинное движение слева направо, подняли брусок перенесли и снова слева направо. Если алюминий - то снимается прям длинная стружка, если нержавейка, то рисунок помельче и шкурка быстрее истирается. Керосин обязательно, иначе шкурка залипнет вся. Смотрите чтобы не было дефектов, важно шкурку тянуть с самого начала и до полного схода шкурки с панели. Алюминий очень мягкий, поэтому после обработки надо с особой осторожность обращаться, т.к. малейшую поперечную царапину даже от ногтя, сразу видно. Затем несу на лазерную гравировку и затем отдаю на металлопорошковую окраску с запеканием лакового покрытия. Но обратную сторону предварительно заклеиваю термоскотчем, т.к. мне не нужно покрытие лаком. После запекания видна "апельсиновая корка", поэтому мелкой наждачкой на мокрую её убираю, затем шлифую и полирую (автополироль для лака) до полной гладкости и прозрачности. Вуаля... с первого раза навряд ли получится... Цвет алюминия после лака получается белый, а вот цвет нержавейки получился такой "светлый графит", но тоже приятный. На фото алюминиевая передняя панель до покрытия лаком.

Предварительная схема Брутального:

Пока изготовят стальной корпус, по моим хотелкам, на столе "растёт" супер-пупер брутальный корректор - макет, на обломках "древнего" осциллоскопа:

Работает...

Да, совершенно верно. Благодаря подобранному сопротивлению на "земляных" дросселях падает 15В. На дросселях в цепи смещения напряжение не падает, т.к. нет токовой нагрузки. Фишка в том, что и анодное и смещение от одного источника, меньше биений-резонансов, по надежности сравнимо с автосмещением. Поскольку обе пары ламп подобраны, убрал регулирующие резисторы.

Выглядит все это дело конечно очень монументально

Вот, источник 3 соединён с усилителем 3.

Давайте попробую еще раз. КМОП ключ состоит из двух включенных параллельно транзисторов N и P канальных. На самом деле немного посложнее. Когда на затвор N канального подается +U пит, а на затвор P-канального -Uпит, то они оба открываются. При этом напряжение, открывающее транзисторы зависит от напряжения сигнала, точнее от разности между напряжением сигнала и напряжением питания. См схему. В R-2R ЦАПе с токовым выходом напряжение на ключе крайне мало и определяется падением на открытом канале от микроамперных токов. Второй вывод ключа соединяется либо с общим проводом, либо с виртуальным нулем выходного ОУ. То есть в первом случае отпирающее напряжение и сопротивление открытого ключа зависит от величины коммутирующего сигнала, а во втором - нет. Далее, про ОУ в тракте. Его можно убрать, если "цап" сделать на реле. Если принципиально не нравится ОУ в тракте, то эта коробка "не ваш случай". Релейный коммутатор или проволочный резистор будут более линейными чем пресловутый ALPS. Но перемножающий ЦАП с ОУ линейнее любого угольного/композитного переменника (привет "ультрас" усиливающим искажения РГ с высочайшей верностью). И последнее, выход звукоцапа сделан на тех же самых КМОП транзисторах...

Тут вот еще в чем дело. Поначалу я сам стемился всеми путями к этим пресловутым 10 Гц, потом увидел, что и при 6-7 играет вроде неплохо, а если героически облегчить шелл до рекордных 3,5гр и получить вожделенные 9-10 гц, то звук отчего то уходит. В хзяйстве полно весов разного калибра, разновес класса М1, измерительная пластинка резонанса тонарма. Приспособил катушку с генератором для измерения резонанса,да в разных плоскостях, вобшем наигрался вволю, прочитал материал по той ссылке, прикинул праметры своих голов и все сошлось.

Лучше сюда, там грамотные пацаны на пальцах показывают и рассказывают как лучше и почему.

Сами они ""овно"" ... . Советский звук ( как результат )представлен в множестве представительств (заводов) его представивших , но как говорят товарищи медики , нужен дифференцированный анализ ... (не всё так однозначно) . Из моего советского опыта , с периода конца 70-х и далее ( обслуживание больших советских ЭвМ и параллельно в кооперативе ремонт советского аудио , что-то бралось домой на прослушивание и ремонт тот же. Уже сейчас могу сказать однозначно , имхо , советский звук прежде всего это в ""матрице"" советского восприятия мира , себя самого в нём , любимой тогда и ныне страны , об которую известная ""кодла"" вытерла свои в своё время ноги ... поэтому уже ныне -нет у России (мне так видится ) своего звука , кроме локальных проявлений авторского направления , в серии которые , типа Тульских мастеров, это тот же звук - наш , советский ; те же комплектующие , те же корпуса и та же даже краска ... под шагрень . Из советских проигрывателей были Орфей -101 (из-за картриджа в комплекте Ортофон-20 , деваться было некуда..) , та же ЭП-017 , Арктур -006 , Вега -106 с Унитрой 602 , Радиотехника со своим (уё ... м) вечно урчащим роликом и пассиком в придачу... . Потом уже появилось западное недоразумение в виде Торенца 142 с его дохлым моторчиком ..., случайно (после расставания с Торенц) обрелась 75-я Lenco , недорогая (300 бакинских) , тихая и надежная , как автомат Калашникова . После известного случая в Твери , когда она в тесте сравнительном отправила в отставку аж целый Орб митчел с SME-5 -м , я сильно успокоился , т.к. по совокупности своих свойств и возможностей , этот швейцарец ""уфигачил"" , сорри , похоже всех моих представителей -своей подачей, драйвом , ритмом , схваченностью . Что , собственно , и не хватило Орб митчел , сравнение часто помогает трезво начать воспринимать аудиореальности . Но из советских с благодарностью помню свой ЭП-017 (с Ортофоном -20) , Вегу -106 - она была первая у меня , ныне у нас в Твери ( в магазинчике в центре ) - купите за 7 т.р. и успокойтесь ...

Если можно немного не согласиться. Когда ты делаешь своими руками, вроде и звук даже лучше (чисто субъективно)

Я похожее решение нередко использую в случаях, когда в качестве фрагмента Rk удается включить нить накала (она же катод) батарейного драйвера. В этом случае Rk набирается из трех фрагментов: резисторы по краям и между ними нить накала (катод) драйвера. Скажем, катодный ток оконечной лампы 60 ма, а у какой-нибудь RE084 ток накала 80. Подворовываешь 20-25 ма с анода, и вот в катодной цепи уже нужные миллиамперы. Ради покоя параллельно накалу драйвера воткнуть стабилитрончик, дабы никогда не превышало, а рабочую точку драйвера (поненциал катода) задать соотношением резисторов, которые по схеме выше и ниже нити накала. В этом случае и накал драйвера обеспечен практически бескомпромиссный, и потенциал его катода задан какой надо - т.е. драйверу уже сформирована рабочая точка. Только здесь, конечно, без конденсатора параллельно нашей "наборной Rk" не обойтись, иначе пара "драйвер-лампа" превращается в триггер с катодной связью. Зато номиналом этого конденсатора можно обеспечить подъем на самых нижних НЧ и вытащить "в полку" даже инфразвук (если выходной транс позволяет). Впрочем, я об этом уже рассказывал - скорее всего, в ветке про Гу15, там этот трюк применялся.

Удивительно, что такая благозвучная лампа, как RES1664 никогда не использовалась в звуке. Катод лампы соединен с серединой накальной нити, соответственно, питаем, как прямонакал. Спасибо Михаилу Евлампию за наводку и помощь с проектом.

Не совсем понял. Просто скачать не получается? threshold-phantom-acoustics-shadow-brochure.pdf

Мне лично очень голова понравилась по звучанию, выкладывал оцифровки с нее. Логически правильно намотать катушки прямо на иголке, как это сделано в AT-ART1000 , звук получается внятный и открытый. Измерения удивили, 3 гармоника -70 дб, у обычной AT-33ptg/II -50дБ. ВЧ слегка валит после 17 кГц, но это и понятно, бОльшая масса на иголке. Звучание зависит от прижимной силы, меняется геометрия магнитного поля относительно катушек, тут можно настроить под себя. Сама иголка и катушки сделаны с большой точностью, проверял на измерительной пластинке поканально, проникновение в соседний канал -22 дБ, но в противофвзе и оба канала абсолютно одинаково, что дает расширение стереобазы и прекрасно слышно при прослушивании. Говорил с мастером по поводу облегчения намотки, сейчас проволока медная в эмали 0,02мм, он сказал, что 0,01мм мотать будет муторно, я ему посоветовал алюминий, сам разваривал кристаллы микросхем ультразвуком алюминием 30 микрон, но он без покрытия. Тут нужна помощь зала в поиске подходящих материалов. Выложу тут еще ссылки на мои цифровки с этой головой, зип без пароля 24/96 без обработки, картинки, если есть, внутри архива. 4 Сезона Вивальди шикарное исполнение. Бах Бетховен 1 сторона, пластинка TACET BoneyM, соратник принес помыть, заодно и рипанул, без картинок, но она навернка у вех есть. Крис Дэ Бург сильно попиленная пластинка, но можно сравнить с CD диском. Моцарт Рамо. Рави Шанкар хорошая пластинка, ситар прописан неплохо.

Существует некая привязка к некой ламповой мощности ограничения синуса - у 6с4с это пусть 4 вт , у 300В - 9 вт , ГМ70 - 25 ...30вт . Даже на АС , типа ALTEC A7 , 604 , имеющие свыше 100дб на 1 вт , для получения полномасштабного , не просто ""хватало.."" , а , чтобы был чистый динамический диапазон -на БСО , на роке том же , чтобы интемодуль не сваливал звук в нечто большое и бесформенное , нужен запас выходной мощности и тока как следствие , в обеспечении максимально энергоёмким БП . Реально имеем , 100м2 тащит АС в сильно минусовый SPL ( читаем и смотрим номограмму в статье АМЛ -""Мощность"" ) , с 92 дб на 1 вт с привязкой к 18м2 , в 100м2 получим хорош если 82...84дб на 1 вт . Далее , 3,5 ватт -это 10% гармоник и дикий интермодуль - месиво и грязь ; реально рабочие ватты с Кг менее 3% , 2 ватта . В сумме -4 . Одинокий вокал , малый состав в пределе , об остальном можно забыть , если только человек не любитель очень тихих прослушиваний , тогда рабочей мощности хватит. В Вашем раскладе , минимум P.S.E. на 300В - 18 вт на канал , лучше 845 , ГМ70 - 20... 30 вт , тогда ""чистоган мощности "" ( 7 - 12 вт ) обеспечит реализм подачи и ясность музыкального восприятия. Имхо наше . С МАГ3,5 хорошо с 92 дб АС водвориться в комнате этак 12-15м2 , уйти в условно ближнесреднее поле (2 ...2,5м от АС) , комнату глушить не сильно . Условно в приближении у Юрия Макарова с его АС так и реализовано - SPL уже с 92 дб вырастит до 94...95 дб на 1 вт .

Читал , иглы для гзм-005 были из натуральных алмазов (магаданская артель ) . Чем они хуже швейцарских ? Работает вся техносистема картриджа . Поэтому рейтинги картриджей столько сильно разнятся -и по цене, и по техническим характеристикам . Если есть современные лучшие предложения ( благодаря виниловому ренесансу) и относительно недорого , типа GRADO gold3 , то какой смысл искать качество там , где кроме советской ностальгии уже может ничего и не осталось ... . Вопрос винтажных картриджей и советских тем более, всегда упирается и в то, что стало с их демпферами . https://vinylmarkt.ru/blog/obzory-tovarov/sovetskiy-vinil-kartridzh-vsemu-golova-ili-nemnogo-o-gzm-kh05-i-gzm-x55/?srsltid=AfmBOornwFCCXbv-kUvg1SY7ymb7A_oAHqyT9AMzUaEhxeH7TDAb1yEz

Томас Майер предпочитает другой подход, если у вас есть место для 2 шасси. Вместо двойного моно он считает, что отделение блока питания и сохранение усилительной секции в стерео - это лучшее решение для большинства людей. Это держит блок питания подальше от каких-либо сигналов низкого уровня.

Зачем? У тебя же есть HiFi News. Там есть треки для настройки антискейтинга. ) Я этой пластинкой прекрасно пользуюсь. К тому же на ней есть треки для определения основного резонанса, в отличие от указанной выше, что намного важнее "микронной" настройки антискейтинга. Косвенно можно и без пластинки понять, когда антискейтинг не в порядке по искажением в одном из каналов на треках с очень большой амплитудой. Просто нужно больше слушать музыку и не кушать себе мозг разного рода сомнениями. Улдыс, забей на несущественное и не трать деньги на лишнее железо и прочее. Сосредоточься на одном основном! )

Сюда, к Павлу Санаеву, для понимания что как и зачем: КОМПЛИАНС И МАССА ТОНАРМА https://hiendmusic.ru/blog/glavnye-stati/2018-10-2-komplians-i-massa-tonarma/

Как-то сомнительна прямая связь между уровнем сигнала и износом одной стороны канавки. Особенно если вспомнить, что стерео канавка модулирована в двух плоскостях. Не знаю, что такое "фозгометр", но сравнение уровня поканальных сигналов с картриджа ничего не дадут, просто потому, что даже лучшие ГЗС имеют разбаланс каналов минимум в 1 дБ, т.е. в 1,12 раза. Понятно, что настройка процесс итеративный и за один присест все параметры не оптимизировать. В теме по тестовым пластинкам рекомендовал для настройки всего и вся такой вариант: Из описания к тестовой пластинке: Общий эталонный уровень. Этот эталонный тон 1 кГц позволит вам установить «базовый уровень» для всех измерений. 1. Эталонный тон 1 кГц (моно). Базовый эталон для всех измерений, отрегулируйте индикатор для максимального удобства (в студии 0 VU). Отрегулируйте баланс каналов предусилителя для одинакового выходного сигнала. Также используется для проверки угла смещения фонокартриджа; сигналы L и R должны быть точно в фазе, как показано на осциллографе. Регулировка азимута. 2. Эталонный уровень 1 кГц (только левый). Измерьте выходной сигнал правого канала. 3. Эталонный уровень 1 кГц (только правый). Измерьте выходной сигнал левого канала. Цель состоит в том, чтобы расположить иглу строго перпендикулярно канавке. Поворачивайте картридж вокруг его радиальной оси до тех пор, пока измерения с дорожек 2 и 3 не станут равными или очень близкими друг к другу для обоих каналов. (т.е. при настройке азимута измеряются и сравниваются между собой не тестовые уровни сигналов, а уровни "паразитных" сигналов в соседних немых каналах) 9. Регулировка VTA Это тестовый сигнал IEC для измерения интермодуляционных искажений (IMD); 60 Гц и 4 кГц, соотношение 4:1. Используя тестер IMD, отрегулируйте VTA, поднимая или опуская тонарм для минимизации искажений. 1. Тест антискейтинга (315 Гц, развертка 0 дБ - +12 дБ). Сигнал должен оставаться чистым в обоих каналах до максимального уровня, как на слух, так и при просмотре на осциллографе. В случае искажений увеличьте или уменьшите силу антискейтинга до тех пор, пока искажения не будут происходить одинаково в обоих каналах. Информация о левом канале нанесена на внутреннюю стенку канавки, информация о правом канале — на внешнюю стенку канавки. Из-за угла смещения поворотного тонарма постоянно изменяющаяся векторная сила смещает тонарм к центру пластинки, в результате чего игла теряет контакт с внешней (т.е. правой) стенкой канавки. К факторам, влияющим на это, относятся линейная и модулированная скорость движения канавки, прижимная сила, профиль иглы и состав винила. Сила антискейтинга пытается компенсировать это, прикладывая противоположную аналогичную силу. Также принято считать, что общий вектор силы увеличивается по мере приближения тонарма к шпинделю или концу пластинки. 4. Опорный уровень 1 кГц (в противофазе) Этот сигнал в противофазе должен компенсироваться при суммировании в монорежим. Любые оставшиеся сигналы — это артефакты искажения, отсутствие баланса каналов или аномалии синхронизации (фазы). Этот тест может служить вторым подтверждением правильности настройки антискейтинга.

Каналы коммутируются при помощи реле на землю, как я понл, потому, как сигнал не идет через контакты, что специально указано, стоит перемножающий ЦАП (LTC1590f, DAC8802, PGA2310/2311, MUSES72323, BD34701.) для регулировки громкости, индикатором и регулятором громкости является обычный поворотный переменный резистор с приводом, АЦП отслеживает угол его введения и выставляет на выходе громкость соответствующую. Также есть память на 4 входа для громкости, при переключении устанавливается громкость которая была в прошлый раз. что делает ненужным регулировку чувствительности. Имеется 2 выхода RCA - прямой и инверсный, можно подключать просто, инверсно и балансно усилители. У меня подключена пара усилителей, один с инвертированием и у него перевернута полярность выхода. У коммутатора/регулятора много вариантов, можно приобрести наборчик и собрать самотстоятельно. Описание.

Кстати, тоже из опыта... После снятия защитной пленки, в зонах реза на зеркальной поверхности будут следы 👣 от обгоревшей пленки и клея... Смываются аккуратно ватным тампоном смоченным ацетоном или растворителем 646...

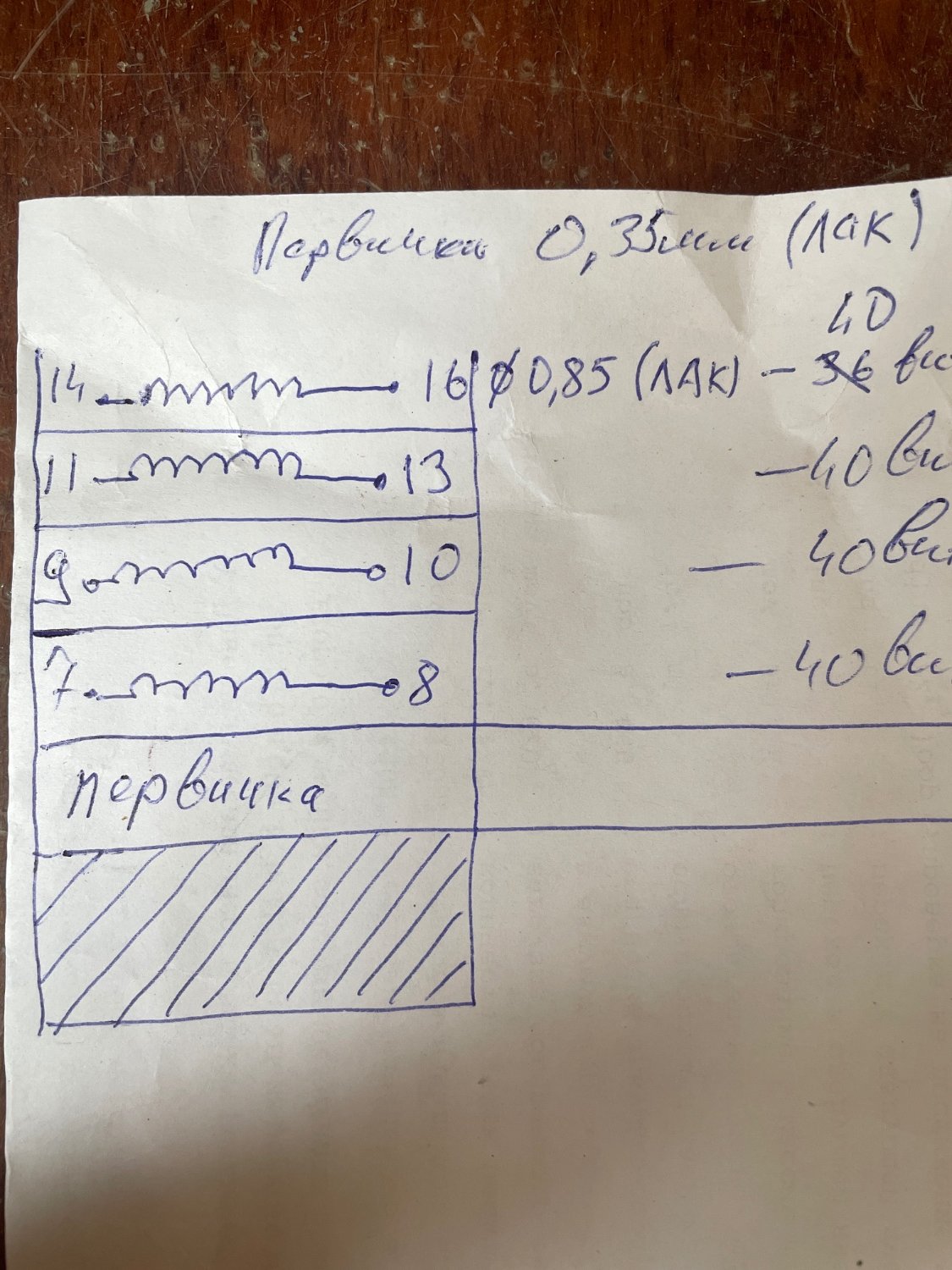

Готовы очередные моточные изделия -- дроссель насыщения (магнитный усилитель) и вольтодобавочный трансформатор для компенсации падения напряжения на силовой обмотке магнитного усилителя. Провел предварительные испытания магнитного усилителя -- максимальное замагничивание достигается при токе в обмотке управления порядка 150 мА, напряжение на ней при этом 400-450В. Теперь нужно собрать макет собственно стабилизатора, который будет увязан с высоковольтным источником с одной стороны через этот магнитный усилитель, а с другой -- через делитель напряжения со стороны высокого напряжения.

Проект практически завершен, может работать с двумя типами ламп на выходе RES1664 и RES964 через гасящий резистор 330ом на входе фильтра. За 4 месяца перебрал массу компонетов и вариантов, пожалуй, остановлюсь на этом, возможно намотаю еще твз, есть идеи. По чувствительности, с RES1664 до клиппинга чуть не хватает от моего источника, но громкости более, чем достаточно. Дроссели питания калиброваны по сопротивлению, чтобы обеспечить необходимое смещение.

Быстро сказка сказывается, да не быстро дело делается. Считай 2 года прошло пока макет всё же стал лестницей.

Помимо эстетики, расположение подобных массогабаритов моноблоками удобнее и логичнее.

Нет модуляции - есть модуляция, надо смотреть в контексте приведённой схемы, поэтому в данной схеме с ОУ модуляции нет, а если ОУ убрать, то она будет.

Хороший автомобиль начинается с 3,0 литров, а хороший УНЧ для дома - с 30 ватт на канал.

Когда-то, давным-давно, в далёкой галактике... я пришёл к выводу, что достаточно 70Вт при среднечувствительной акустике и домашнем прослушивании. Что и подвигло сделать SE на ГУ-80. Реально получил 115Вт. Но как-то не задалось, теперь лежит полный комплект моточных, дважды уходивший к желающим и оба раза возвращавшийся...

1. Заморил "по хитрому под старину". 2. Покрыл несколькими слоями глянцевым лаком с промежуточной шлифовкой --------------- ---------- ----- -------- ------------------ 3. Несколько дней выждал полного высыхания и отвердевания лакового покрытия, хорошо шлифанул. Покрыл матовым лаком первым слоем, затем будет завершающий второй слой, снова "отдых" до полного отвердевания лака, затем аккуратная минимальная шлифовка и полировка (всё же матовое покрытие требует некой деликатности, в отличие от глянцевой) ----------- ------- --------------- ----------- --------- -------- ----------- ---------

Вот тут очень интересный вопрос. В старом добром R-2R нихромовые/металлопленочные резисторы и КМОП ключи, с нулевым потенциалом на структуре. То есть нет модуляции сопротивления канала от напряжения затвор-исток/сток. То есть похоже на коммутатор выше. Убрать ОУ можно, но не нужно, так как именно ту модуляцию и получим. Считается ли это за преобразование? Наверное да. Но это сильно лучше скользящего контакта в паре с проводящим пластиком или контакта реле или хуже того нихромовой намотки. P. S Некоторые производители интерфейсов (звуковых карт) ставят просто КМОП цифровые ключи в аналоговый тракт. Замена (или удаление) радикально улучшает показатели.

что такое - "использование умножающего ЦАПа (MDAC) для регулировки громкости, и т.д."? Сигнал аналоговый проходит через что то ? это WaVega2. Т.е сигнал проходит через какие то ОУ и какие то еще мдак? Но это же не тот сигнал что идет с аналога винил - тапе , а уже другой сигнал на выходе, обработанный, я правильно понимаю? Вернусь к первому посту, пока я понимаю что это чисто вход реле выход, без обработки сигнала https://aliexpress.ru/item/1005011992642826.html?sku_id=12000057229278691&spm=a2g2w.productlist.search_results.3.4e294998yffzB9 4 выхода, вкл выкл, громкость, каналы всё с пульта. Сигнал не обрабатывается никак, поступает на рца и по реле идет на выход рца. (я так думаю)

Не отхожу от авторских названий :) Зато звук светлый!

Да, ГУ-81М

Можно. Я как-то пару раз использовал для этих целей даже не отдельный трансформатор, а накальную обмотку. Учетверитель и все дела.

В нижнем основании часть отверстий вырезаны диаметром 2,5мм, для нарезки резьбы в них м3. А часть отверстий 5мм для запрессовки в них резьбовых втулок.

Теперь, пользуясь вышеизложенной инфой, попробуем разобрать мантры нашего светилы Сухова: Мало кто сможет рассмотреть тут в ВК Шиклаи, не только лишь все. ВК даже лучше линейного ВК 5534: Но, допустим, ВК виноват, и на пальцах раскладываем вот эту картинку: отсюда: https://newaudioportal.com/forum/355-как-работает-оос/ Вот у нас есть 1 В искажений входного каскада и 1 В от ВК ОУ, а КуОУ=1000 раз. Какой Кг будет на выходе от того и другого источника? 1 В на входе усилится в КуООС раз вместе с сигналом. Если отношение сигнал/искажение было 10, таким же оно останется и на выходе. Это понятно: его нечем испортить или улучшить. 1 В на входе ВК породит противоискажение (инвертированный сигнал ошибки) для своей нейтрализации. Если ОУ включен повторителем, то для нейтрализации на выходе останется остаточного сигнала: Уост=1 В / 1000(КуОУ) = 1 мВ. Это уже в 1000 раз меньше искажений входного каскада, повторенных ОУ. Если же КуООС=10, то на выходе будет уже 10 мВ искажений, которые поделятся на КдООС=10 и на входе ОУ окажется почти тот же самый милливольт, который умножится в КуОУ=1000 и создаст противоискажение 990 мВ, оставляющее на выходе 10 мВ искажений. Итак, как мы легко можем понять, искажения ВК на данной частоте Ф нас должны волновать в КуОУ(ф) меньше искажений входного каскада. Нет никакого математического или физического смысла применять в ВК БАБЫ или АББЫ, чтобы уменьшить его Кг в 2 раза, если того же эффекта можно достичь повышением Ку схемы в те же 2 раза. То же самое, в приложении к ОР42: для достижения 0,01% искажений при Увых = 10 В: Уиск = 10 В * 0,01%/100 = 0,001 В = 1 мВ. Казалось бы, это немного. Но при КуОУ= 80 дБ = 10.000 раз@1k надо иметь искажений ВК: Уиск= 0,001 В * 10.000 раз * КдООС, или 10 В из 10 В при КдООС=1 в режиме повторителя и 100 В при КуООС=КдООС=10 противоискажений. Отсюда ясно, что на 1 кГц такие искажения физически невозможны. Их можно получить или от ВК там, где КуОУ стремится к нулю, или на звуковых частотах в тех каскадах УН ОУ, перед которым нет высокого Ку предыдущих. Понятно, что и внёс их тот каскад УН с ОЭ, который при Ку=10.000 и Увых = 10.000 мВ имеет Увх=1 мВ и вносит 1% искажений при этом входном напряжении. А совсем не ВК, при правильном подборе сопротивлений ООС и нагрузки работающий в классе А и не вносящий коммутационных искажений. Так что не всем гурам стоит безоглядно доверять

Приветствую, Сергей! Анодный дроссель на пермаллое Е48х15, 9000 витков, 3 секции, средняя с переворотом, зазор 0,05мм, инд 150Гн, акт 3ком. Сеточный дроссель на двухкатушечном пермаллое, катушки были готовые, намотаны очень тонким проводом, индуктивность за 200Гн, прибор не меряет. Да, изначально стоял гридлик. Из измерений прогонял меандр. С гридликом фронт чуть скруглен, с дросселем-идеальный. По ачх разницы не увидел. На мой взгляд у анодного и сеточенго дросселя есть важное преимущество, они изолируют сигнал от переходных процессов и резонансов БП на частотах, где чувствительность слуха максимальна. С пентодом не так заметно, но это временное решение. В итоге будет переключаться емкость на входе фильтра питания.

Вот и живите спокойно дальше. Лично я давно успокоился с перебором аналоговых источников. Имея хороший ПРО ролик, проверенный временем, приличный тонарм и любимую головку, можно забить на все эти дискуссии и просто слушать музыку в кайф! Это я про себя. Хотя иногда порукодрочить и улучшить что-то тоже люблю, но вв пределах выбранной концепции. Счастьте - это когда человек знает что хочет получить, имеет цель и средствва для её достижения. То - прямой поступательный путь к музыке. А у нормального меломана она всегда звучит в душе. Тьфу на этих удифилов - экспериментаторов, бегающих по кругу, как белка в колесе! Алилуйя - Слава Господу, который даёт разум человекам и наставляет на путь! П.С. Сергей (Лаптев), да прибудет с нами сила джедаев! ))) Надеюсь, поддержал тебя морально.

Всегда пользовался первым вариантом. Зачем Вам постоянный ток через вторичку, даже если он очень мал?

Выходной каскад усилителя можно считать завершенным. Всё собрано, всё спаяно. Корпус покрашен в готичный черный цвет)) Дальше предстоит большая работа -- сборка высоковольтного источника в своем корпусе и блока драйвера и управления -- в своем. Вентиляторы конечно воют дьявольски, но дуют точно также))) 2 шт. по 280 кубометров в час. Каждый дует на свою лампу, в середине воздушные потоки встречаются и выбрасываются наружу через сетку спереди и крышку сверху. Цепью блокировки охвачены концевик открытия верхней крышки, концевик разъема высоковольтного кабеля и реле, которое замыкается при подаче смещения на лампы. Завершающим штрихом будут изготовлены шильдики под измерительные головки и лампочки. Обещанные фото ниже.

Теория и практика в одном флаконе. Простейший двухтакт на 6С4С. Входной транс на двухкатушечном пермаллое 1:2+2. Готовится за пару вечеров. Далее дифкаскад на 6н8с, 6с4с с фиксированным смещением, выходные А-А 5к, техзазор в сердечнике. Накалы переменкой, анод "от розетки". Фона ноль даже на рупорах. Если бы не пошел по кривой пентодной дорожке, пожалуй оставил, как основной.

Ну и я выложу последний, а то человек из Омска говорит как то мне, как ты не фотографируешь усилители. Миша, буду исправляться, запустился проект сейчас на 2А3, трансы от тебя. А пока вот, последний проект. скоро поедет домой в штаты
