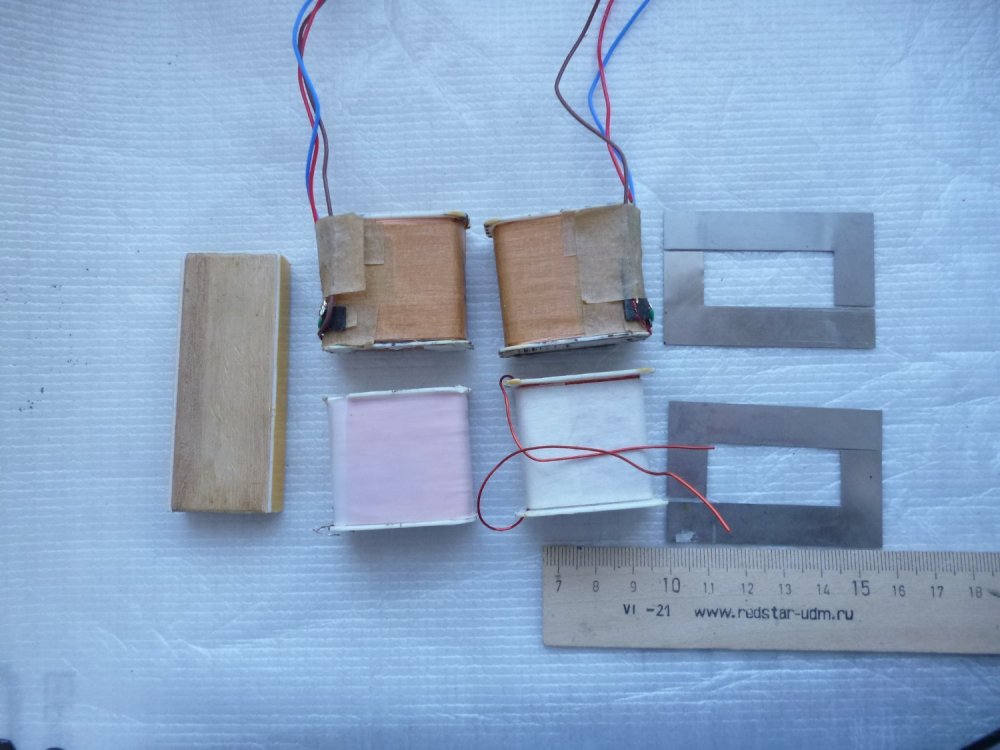

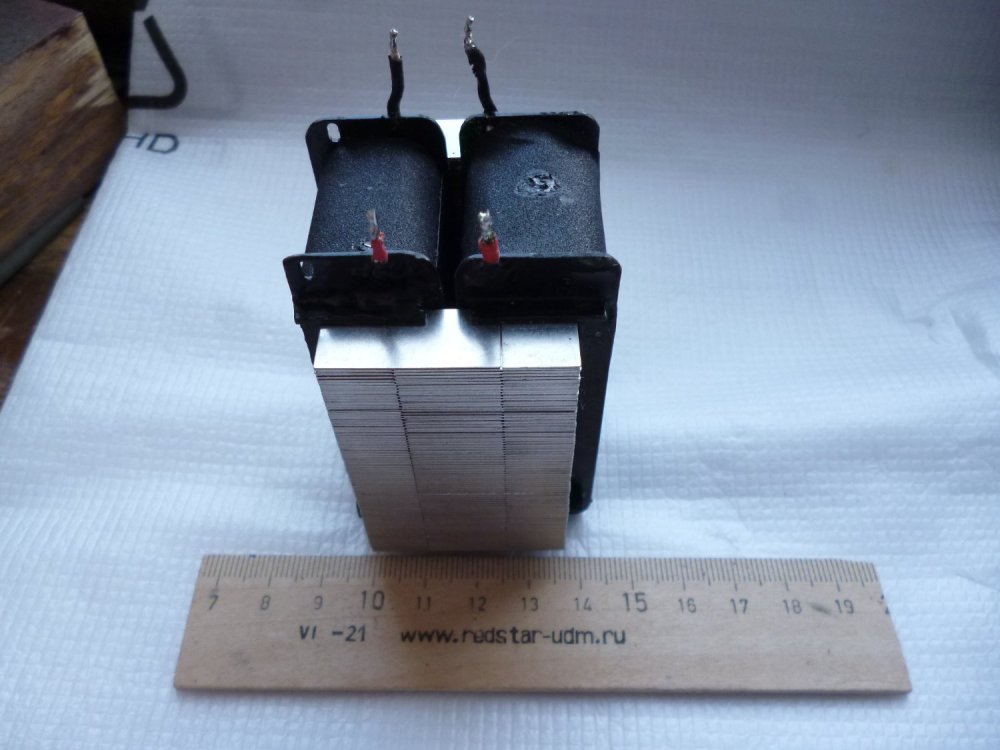

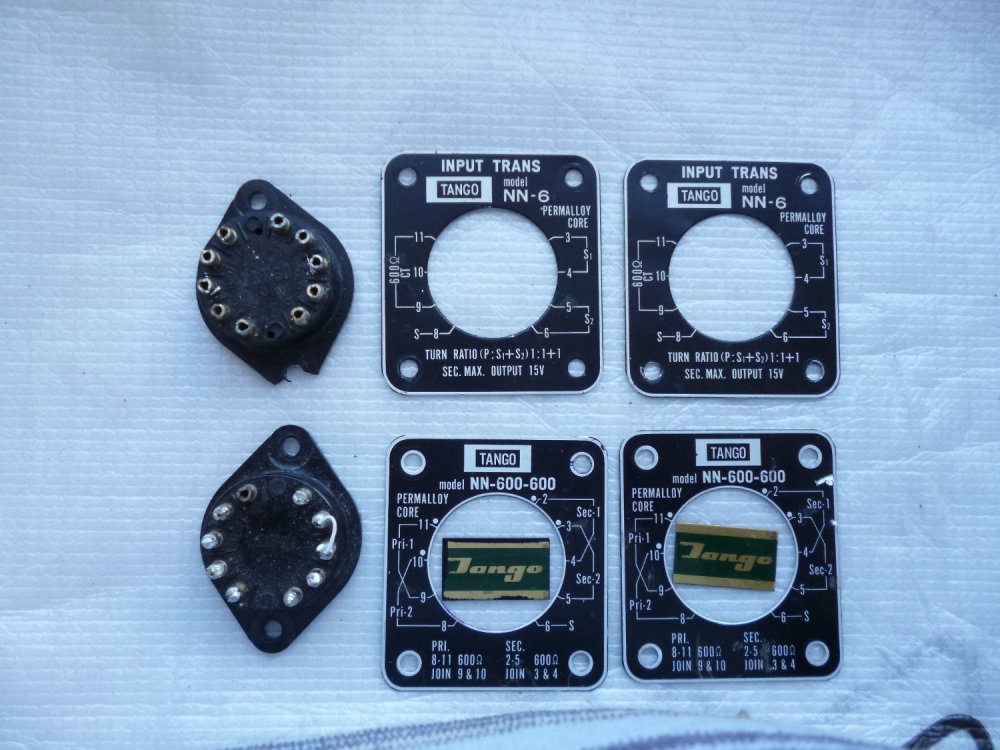

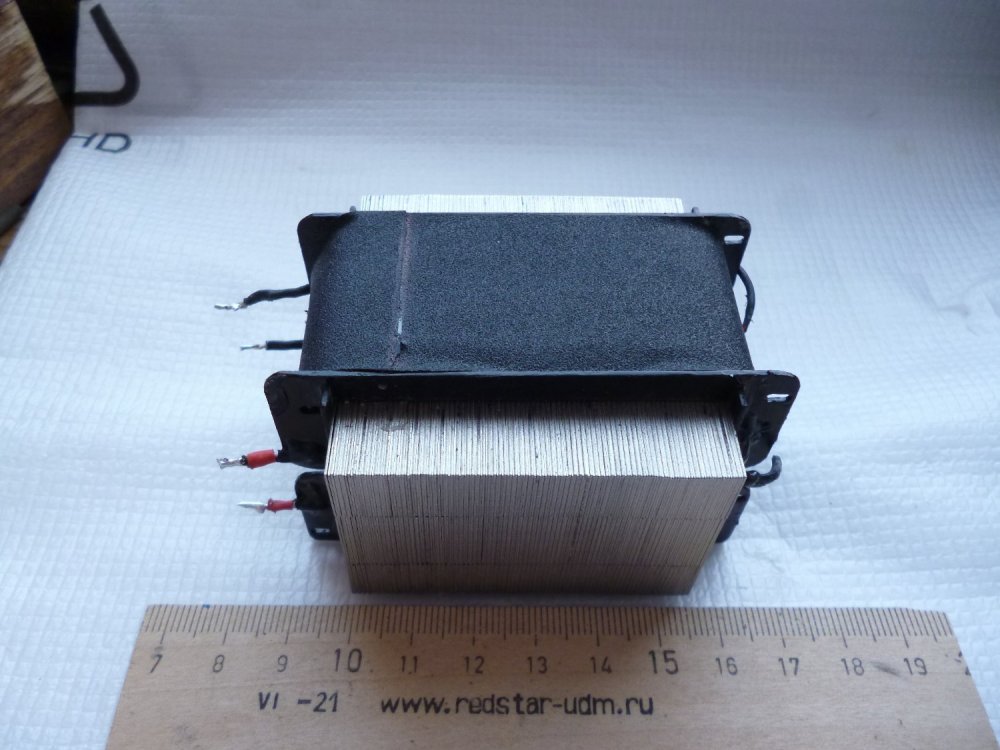

Продам небольшой двухкатушечный выходник на сердечнике из пермаллоя с содержанием 80% никеля от двух разобранных мной оригинальных входных/лнейных трансформаторов  старого Танго типа NN600-600. Масса трансформатора - 900 граммов (две катушки и сердечник). Габариты сердечника - 56 (толщина набора), 47 (ширина) и 58 мм (длина), ширина пластины - 11 мм. Коэффициент трансформации - 20:1. Номинальная мощность на 20 герцах - не менее 2 ватт (линейно), на 40 герцах - 4 ватта, на 400 герцах - 20 ватт. Это информация от Брайана Соутера, мы с ним переписывались. NN600-600 имеют коэффициент трансформации 1:1 или 600:600 Ом, частотный диапазон 2...200 000 герц при неравномерности в 1 дБ и это обеспечивается именно сердечником. При необходимости можно снять сердечник и намотать пару топовых входных трансформатораов, которые могут быть и повышающими без особых потерь в частотном диапазоне. У меня транс был мной же намотан (проблем тут нет вообще) и использовался в качестве выходного парафидного трасформатора с разделительным конденсатором 2 мкф. Фото трансика и остатков от NN. включая бобышку для намотки прилагаю. Ну, и фото NN600-600 тоже. Обошлись они мне в свое время недорого, где-то около 1000 зеленых. Через некоторое время необходимость в них отпала, т.к. купил у Лундала повышающие входные трансы типа LL7905, NN в мой габарит не вписались.

Цена без торга - 9000 рублей, пересылка денег на карту, отправка за счет покупателя трансфортной компанией СДЕК или почтой.  Все вопросы - пишите.



Tango_NN-600-600.pdfP1030602.thumb.JPG.1a0681623ff4738b147ac028e6e7fcf7.JPGP1030603.thumb.JPG.60faf30bf7e0ec6ee71985cbc007093b.JPGP1030605.thumb.JPG.2b8b3265ad013e5f868960c9aec3b75c.JPGP1030606.thumb.JPG.7096006cc19826cc05d3cc31c6f93616.JPG210533458.jpg.0996d3112ddbc906016bf4ad5f9aadf7.jpg



  • 3 weeks later...
Posted

Снижу до 5000, но это крайняя цена. Дешевле точно не будет, а после 20 мая, скорее всего, сниму с продажи и намотаю из него  себе парочку повышающих входных трансов.
