Любой любитель старых ламп зачастую сталкивается с необходимостью подклеить отошедший цоколь или колпачок. Иногда хочется пойти дольше и заменить цоколь целиком.



Posted

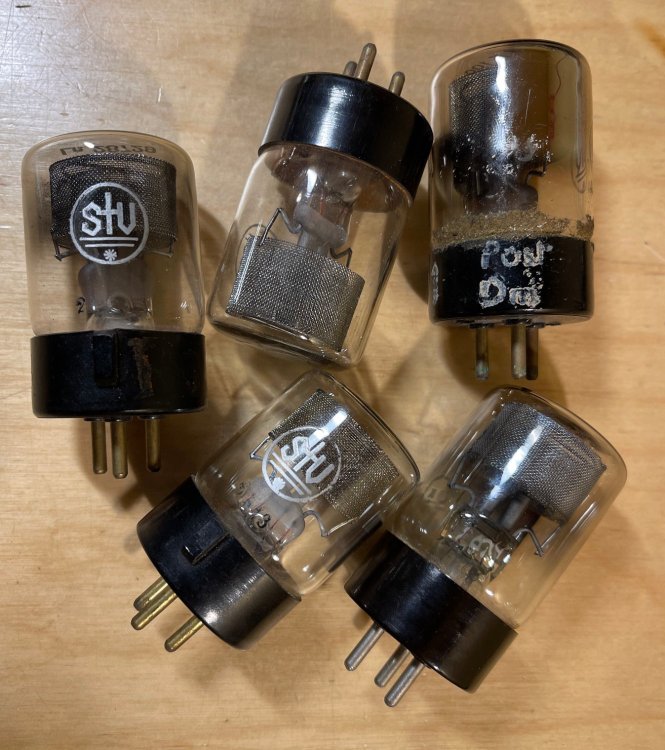

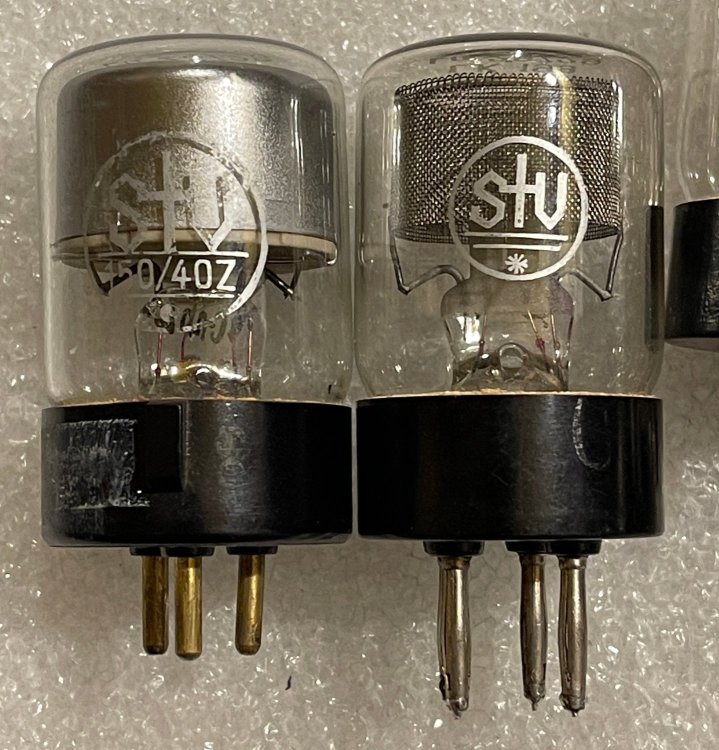

В тумбочке завалялось несколько красивых стабилитронов LK199 (они же STV или STR150/40Z). Лампочки довольно редкие, но в то же время не востребованные и не дорогие. Хотя по сути являются практически тем же самым, что и весьма востребованные GR150DA. Разница в цоколе и в том, что последние стоят во многих Немецких лампомерах. Оригинальных панелек же под LK199 днём с огнём не сыскать. Короче решился я на препарирование клиентов.


Posted

Одна из ламп была с уже отклеившимся цоколем и проблем с разборкой не возникло. Однако попытка расшатать цоколь на следующей закончилось характерным шипением. Стало понятно, что продолжать в том же духе не стоит.

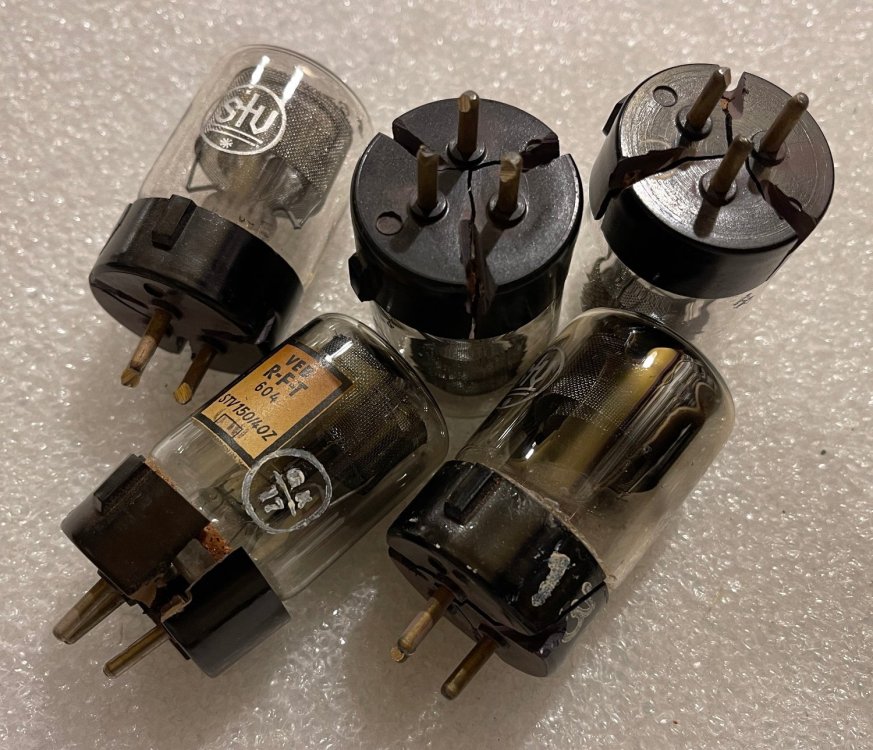

Решение пришло в виде трёх надрезов алмазным диском в нижней части цоколей. Вставляя в прорези бокарезы, цоколи легко раскалываются на части. Дальнейшее уже не сложно.


Posted

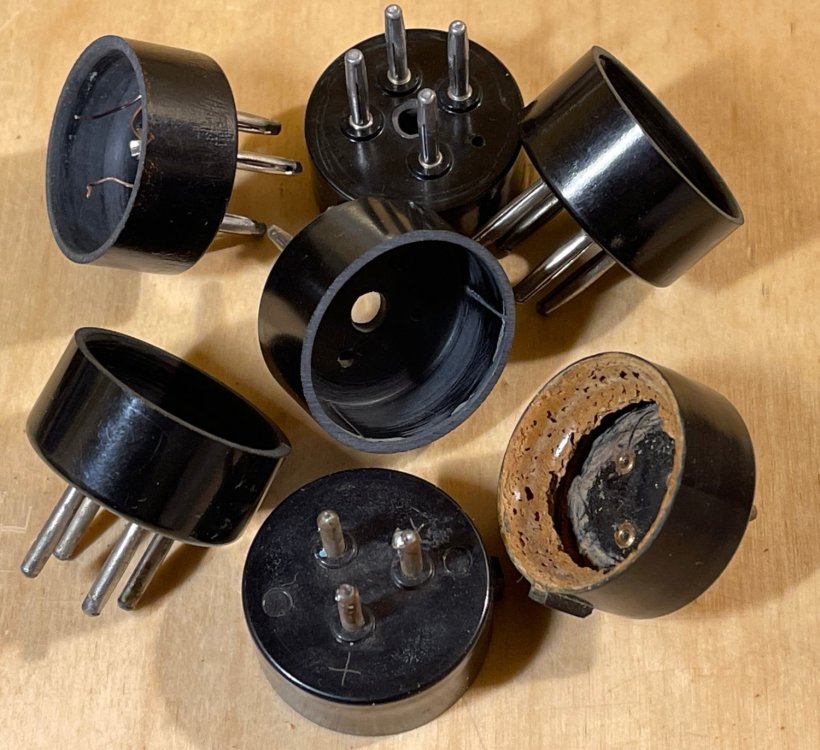

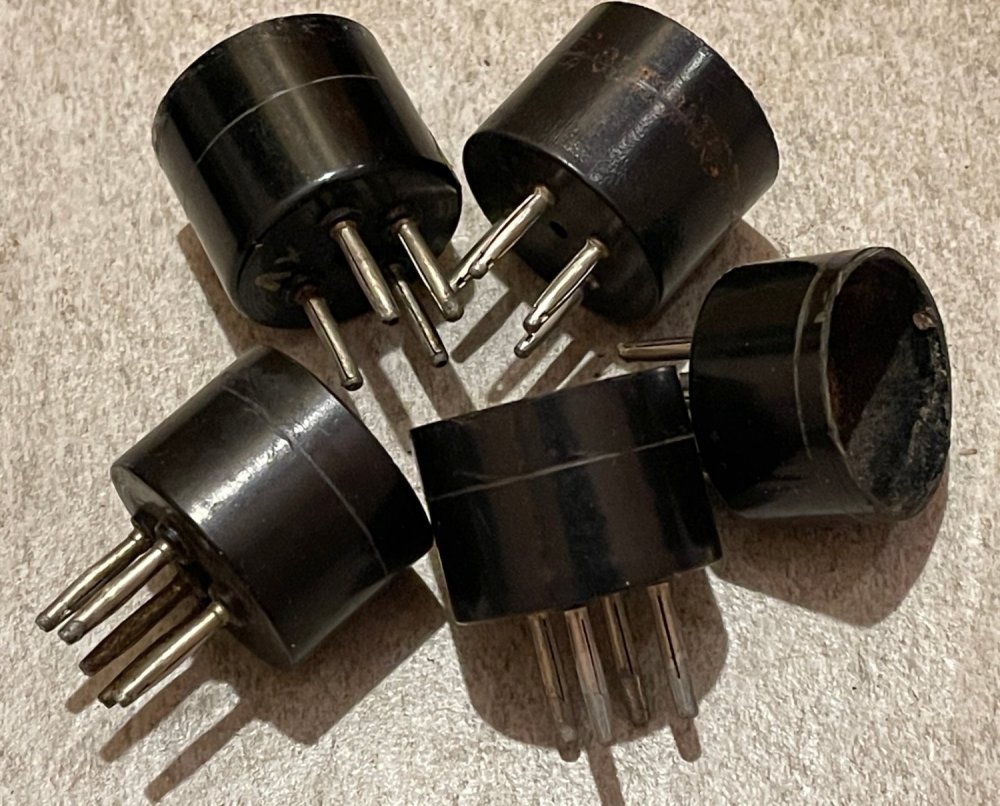

Найти несколько не нужных цоколей В4/В5 не проблема. Укорачиваю по высоте вровень с оригинальными.

IMG_7656.thumb.JPG.ffb3d047a7183142cbe25f80e2f45381.JPGIMG_7652.thumb.JPG.6dcc971d491ae3cb8d1561bf85474476.JPG

Posted

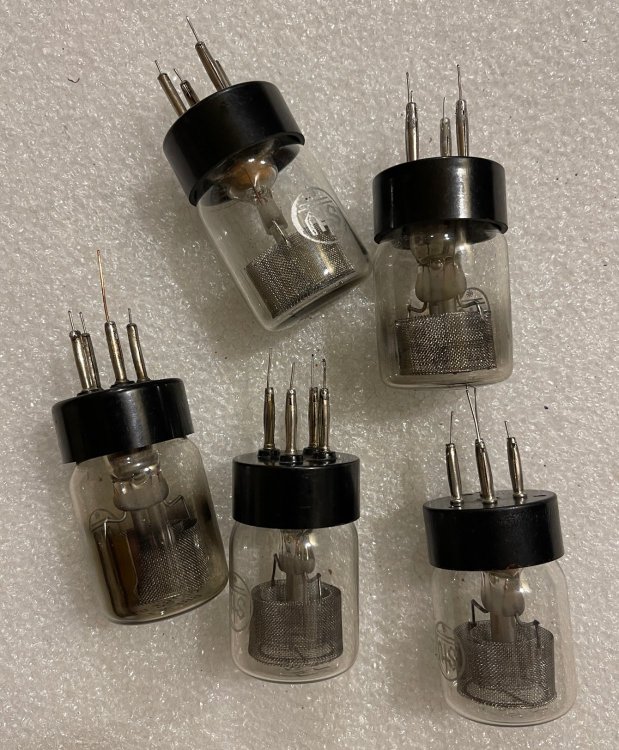

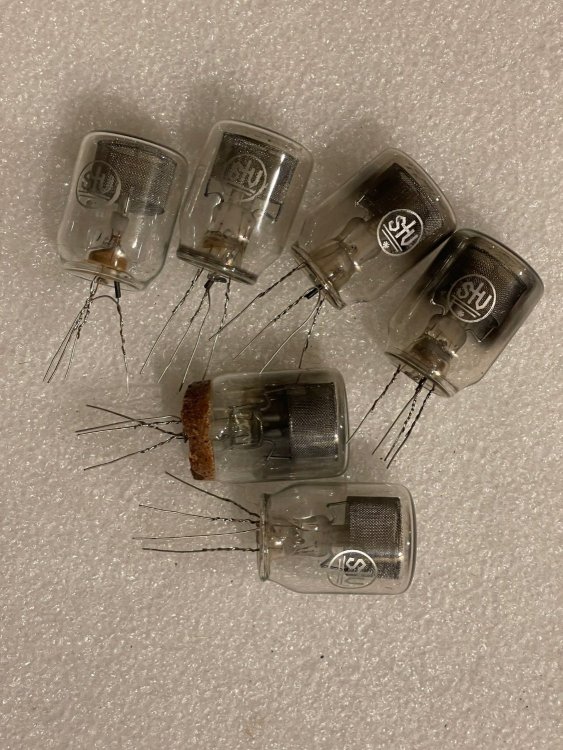

Чтобы запаять выводы в новые цоколи их нужно удлинить. В добавок у GR150DA катод выведен на две ноги. Делаю аналогично. Примеряю в подготовленные цоколи.

IMG_7767.thumb.JPG.5dd35f0c410b8ff93ef0f689409e5bc7.JPGIMG_7764.thumb.JPG.0194e2aef44580260c983f8198f93efd.JPG

Posted

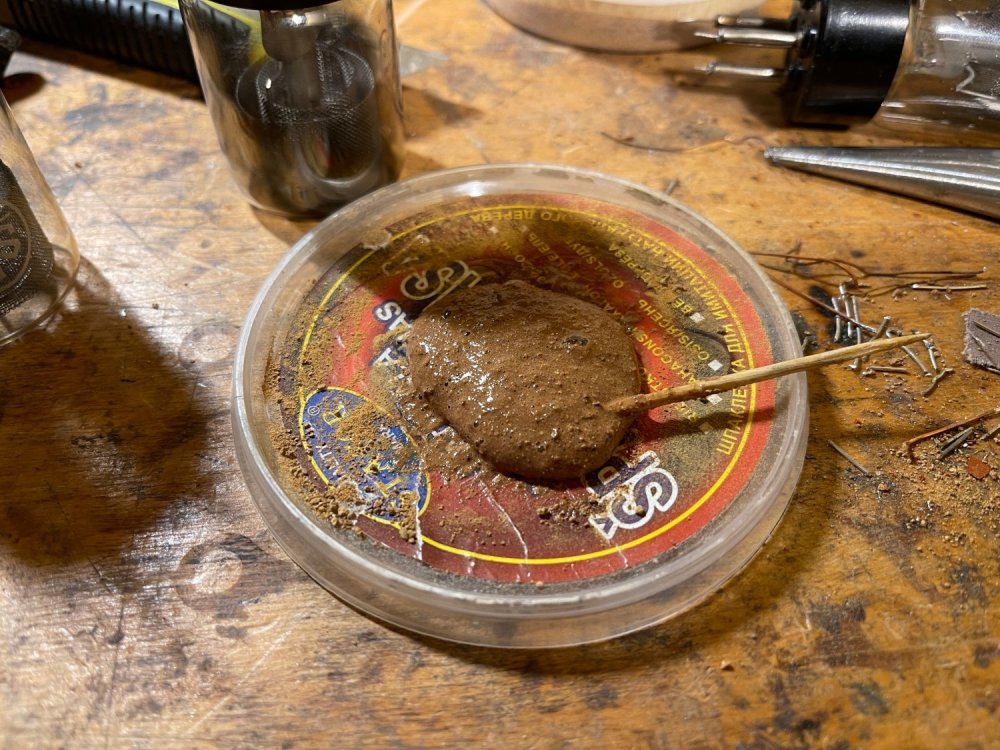

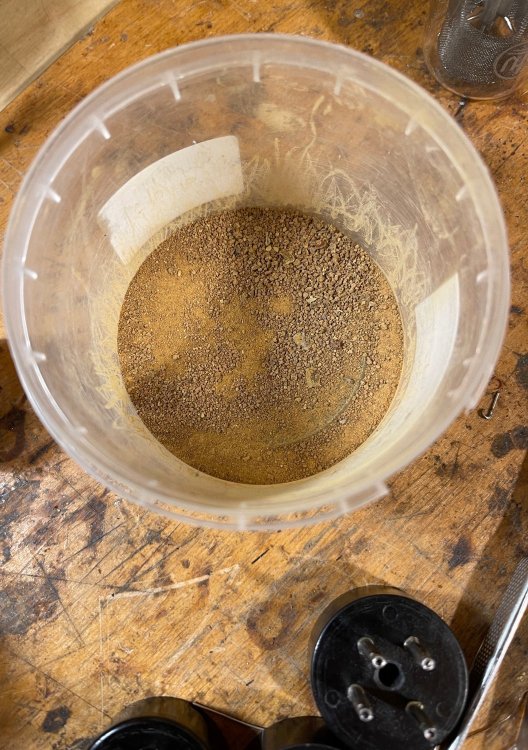

Замазка из старых цоколей тоже в дело. Выковыриваю, размельчаю молоточком. Получившийся песок размешиваю с БФ2 в густую массу. Можно клеить цоколи на место.

IMG_7768.thumb.JPG.240cda897d96e57ef49df9ef2376d2fb.JPGIMG_7765.thumb.JPG.380df78d33a99735f08cf1046711197e.JPG

Posted

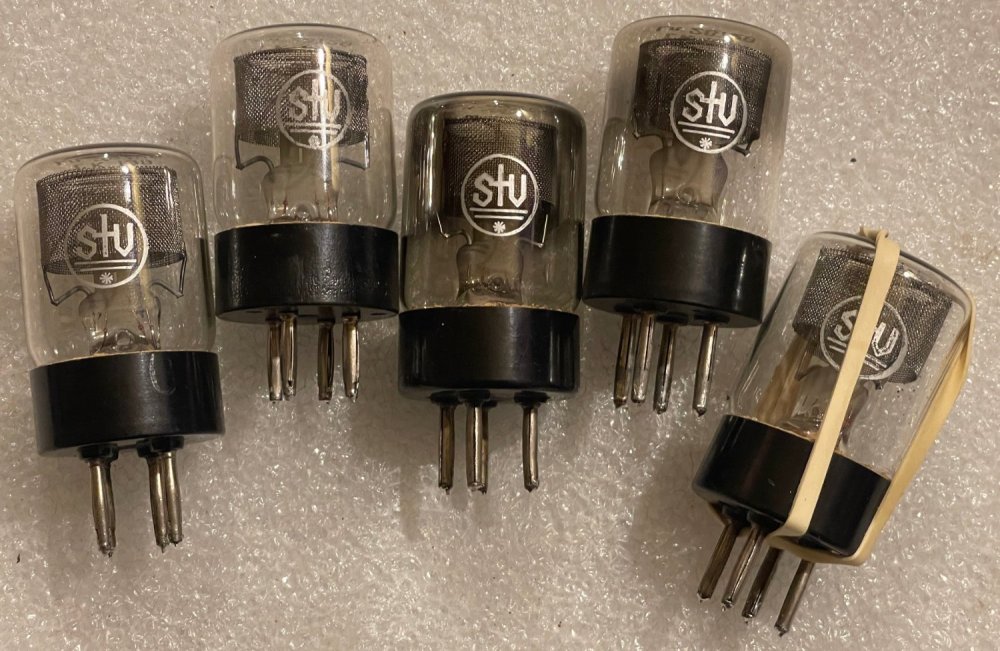

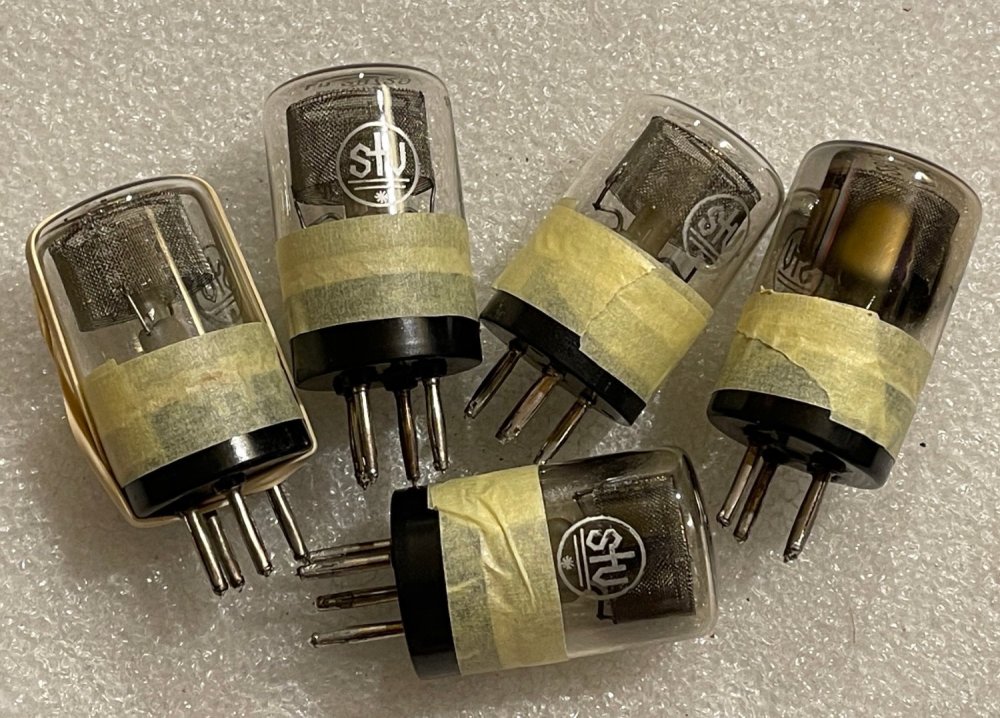

Собранные на клей лампы закрепляю малярным скотчем, пропаиваю ноги. Быстрый контроль на лампомере (мало ли) и можно оставлять сушиться.


  • Like (+1) 2
Posted

Здорово.

Кстати оригинальный клей крайне простой. Но БФ2 - правильно.
