Несколько лет у меня на полке лежали заказанные когда-то давно китайские выходные трансформаторы для построения однотактного лампового усилителя, но руки до них все не доходили. Решил, что пора бы их пустить в дело, чтобы они не лежали мертвым грузом. Stan Marsh предложил сделать усилитель на 6Г2 и 6П31С.

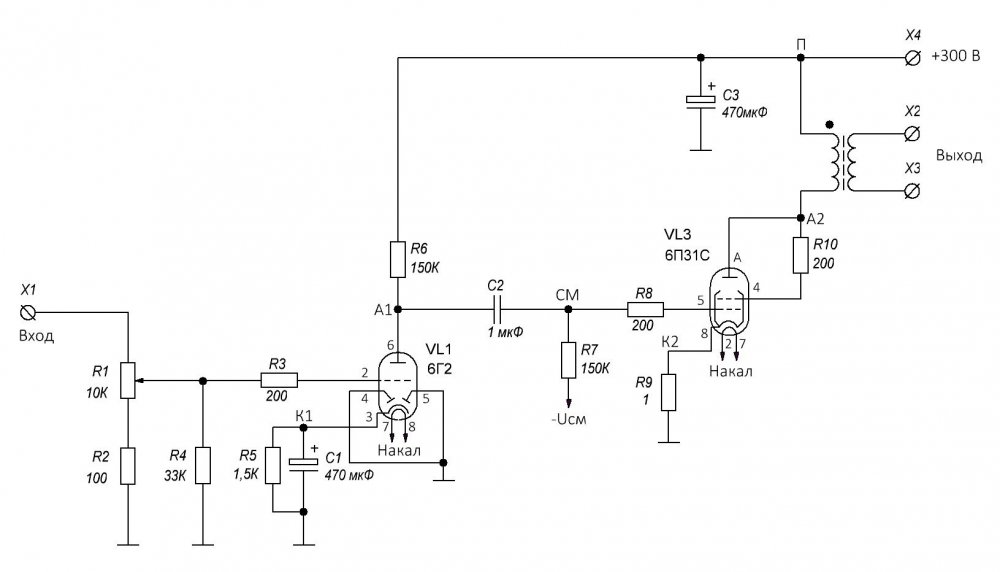

Схема взята с сайта U.L.F.

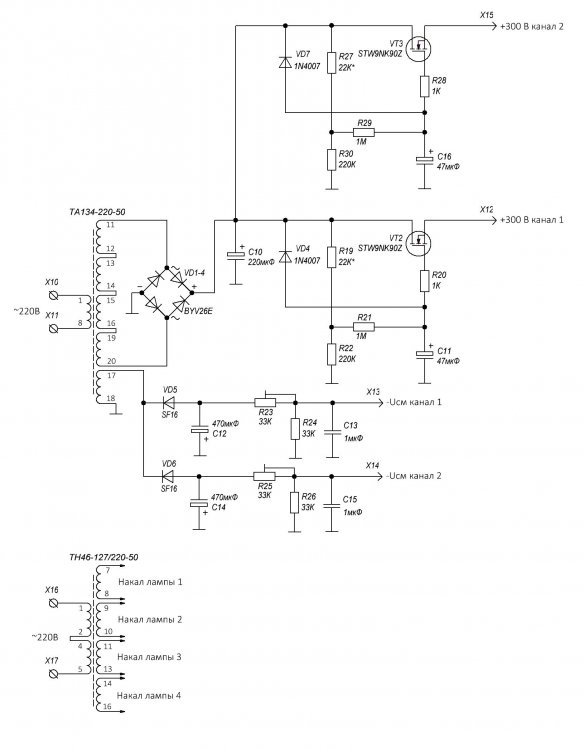

Под спойлером приведу ту же схему вместе с БП (перерисовал в Splan):

Спойлер



Усилитель собран и опробован на макете, который сейчас у меня трудится.

Для макета обычно беру лист нефолгированного текстолита подходящего размера, к нему креплю все трансформаторы и контактные площадки, из отдельного куска вырезаю небольшую полоску под панельки и креплю ее к общему текстолиту на латунные стойки нужной высоты.

По сборке: прокладываю сначала накальные провода, потом собираю анодную часть БП и с соблюдением безопасности проверяю его работу на эквиваленте нагрузки. Когда все питания собраны и проверены перехожу к усилительной части и распаиваю на макете ее.

Первое включение как при проверке блока питания, так и полностью собранного усилителя всегда произвожу с включенной в разрыв сетевого провода лампой накаливания, для избежания неприятных ситуаций.

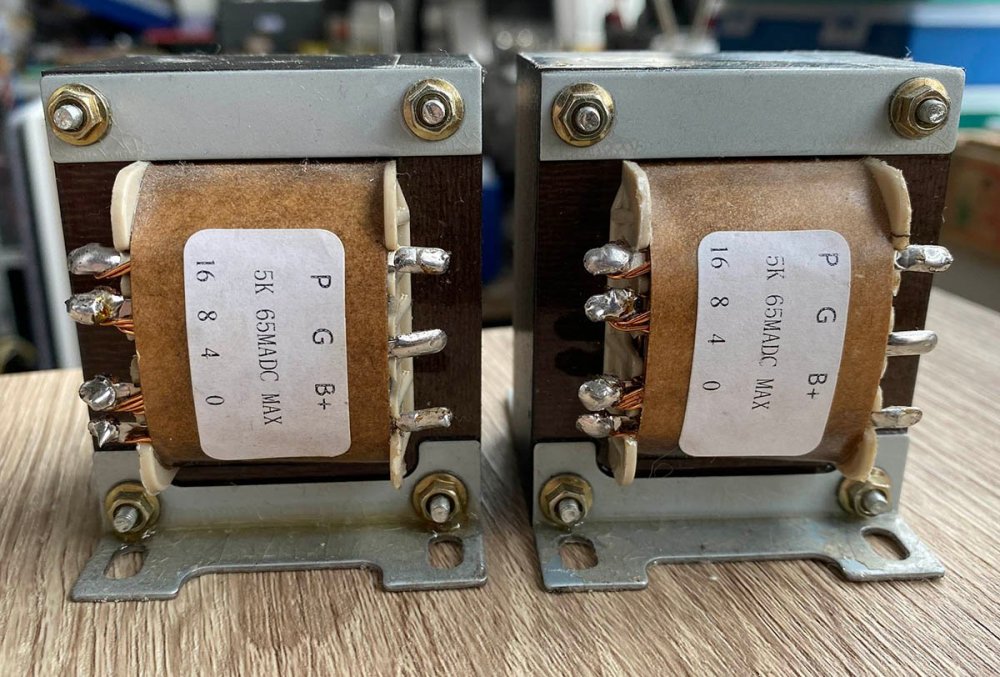

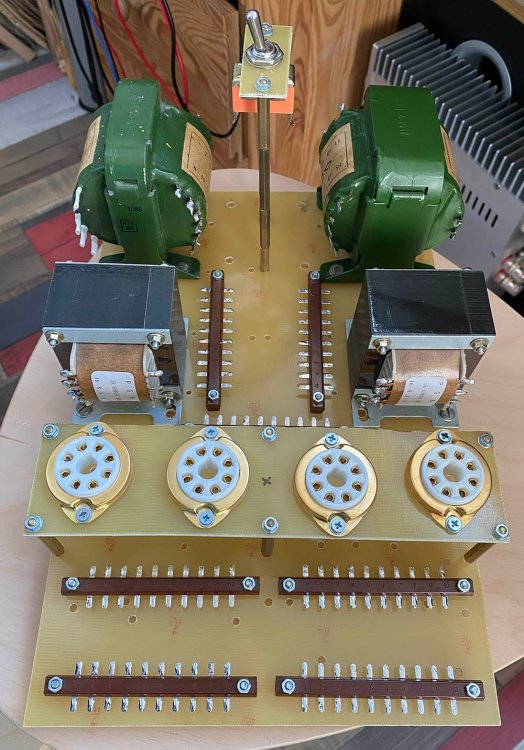

Под спойлером фото выходных трансформаторов и заготовки макета:

Спойлер



По компонентам каких-то особенностей нет, как и любой макет собран из того, что было под рукой. Трансформаторы для макета выбраны унифицированные ТА134-220-50 в качестве анодного и ТН46-127/220-50 в качестве накального, т.к. они недорогие, лампы заказаны были в Истоке, но 6П31С там в наличии не оказалось, поэтому взял EL36 Tesla. Резисторы обычные металлопленочные мощностью 2 Вт, высоковольтные конденсаторы Rubycon 100мкФ 450В.

Первое включение удобно производить с помощью недорогих вольтметров  с али вот такого типа. Необходимое количество таких вольтметров можно подключить на нужные контрольные точки и сразу будет видна вся картина напряжений. Точность таких вольтметров для радиолюбительских целей достаточная.

Нельзя включать усилитель без подключенной нагрузки на выход звукового трансформатора, поэтому все настройки нужно проводить с подключенным эквивалентом нагрузки.

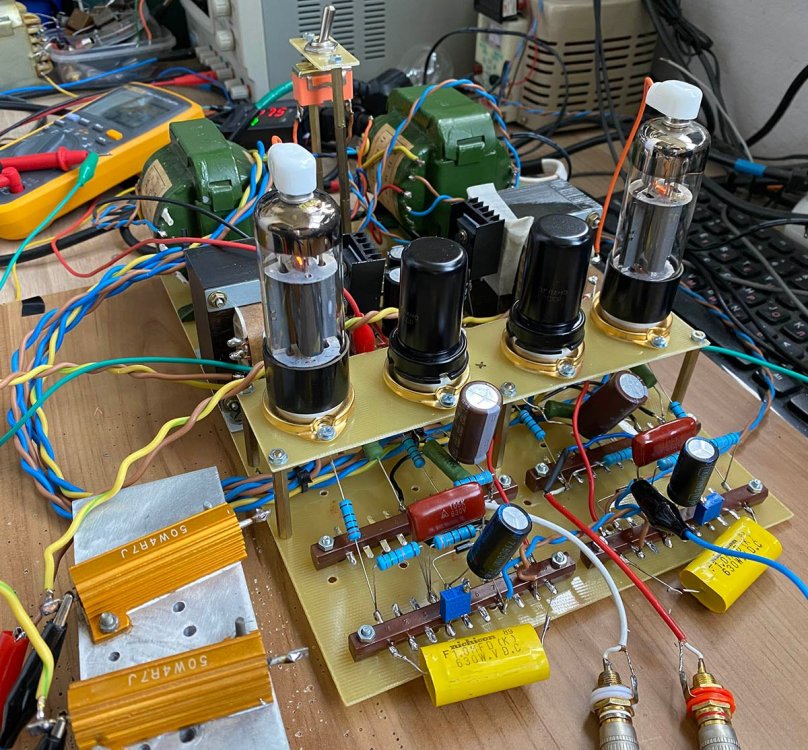

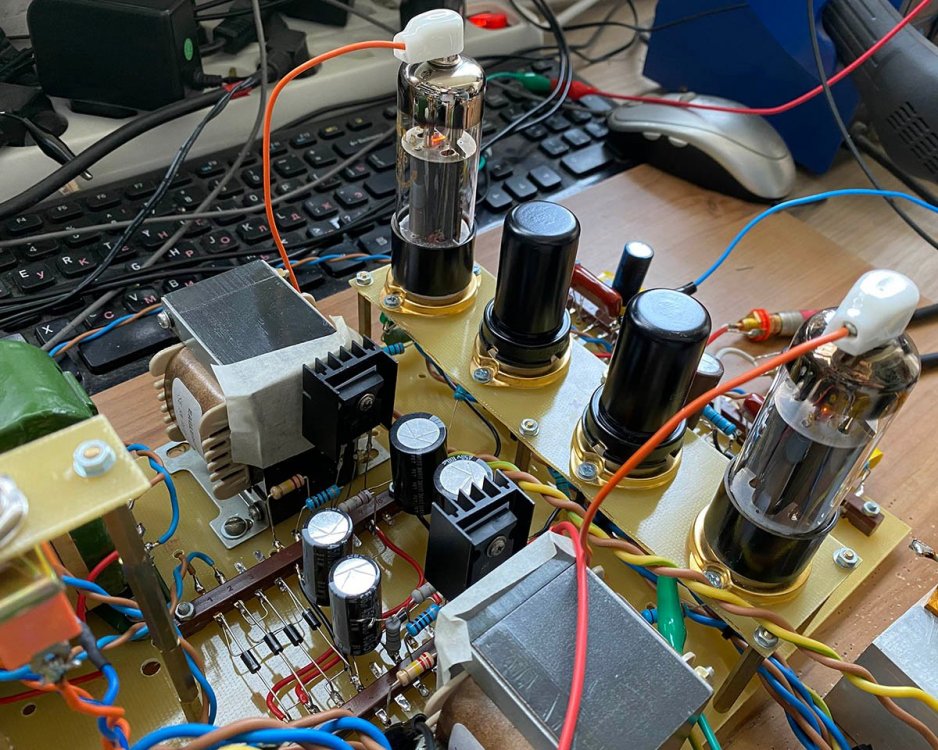

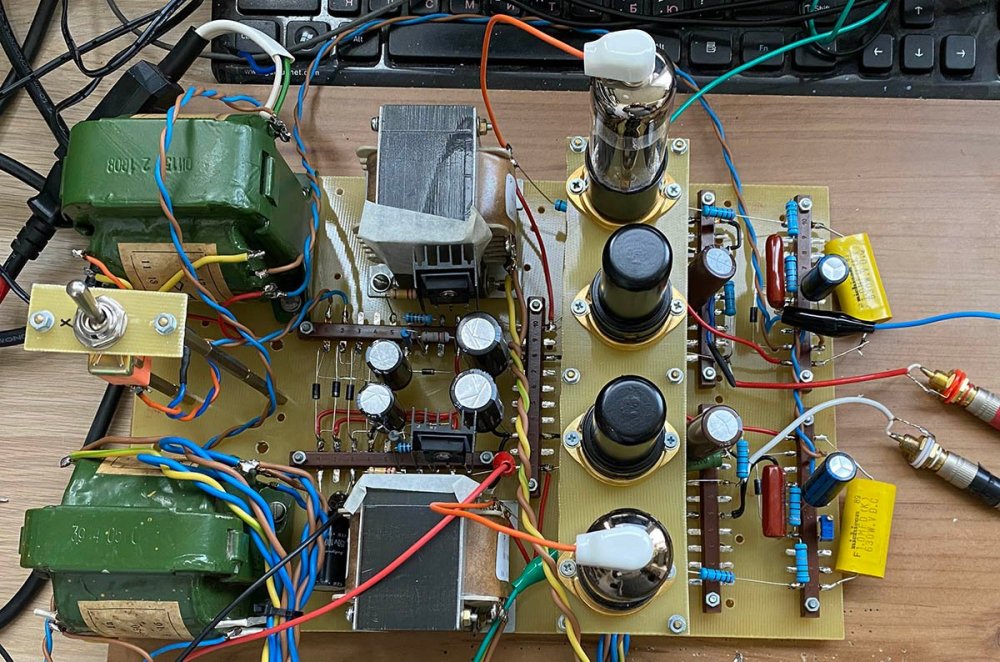

Под спойлером распаянный макет:

Спойлер




После включения и проверки всех напряжений на эквиваленте нагрузки 4,7 Ом проверена форма сигнала с помощью осциллографа:

Спойлер

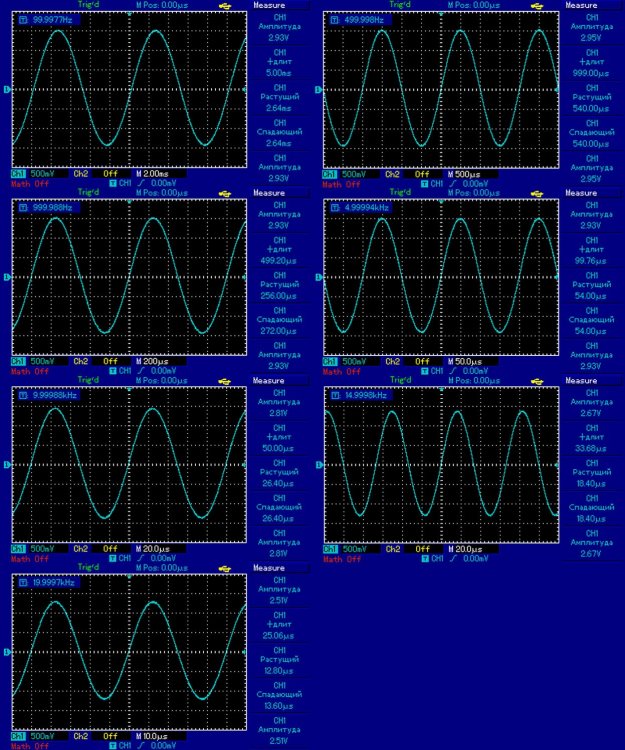

Синус:


Прямоугольный сигнал:


Небольшой разбаланс каналов по усилению в ламповом усилителе обычное дело, можно забороть подбором ламп при желании.

АЧХ:


Максимальная мощность:


Так же был опробован ультралинейный режим, т.к. на выходном трансформаторе был предусмотрен соответствующий вывод, но результат оказался отрицательным, т.к. на этих трансформаторах в этом режиме происходит подвозбуд усилителя, что было хорошо видно на максимальной мощности.

Для борьбы с возможным возбуждением усилителя можно заменить "антизвонные" резисторы в первых сетках EL36 на 1К, вместо 200 Ом и последовательно с анодом, т.е. прямо к колпачку, подключить резисторы по 10 Ом.

Огромна благодарность Stan Marsh за помощь в настройке макета.

В качестве межкаскадных конденсаторов были опробованы К40-У9, Nichicon пленочный, EVOX. Лучше всего проявили себя вот эти конденсаторы.

В катоде 6Г2 хорошо будет применить электролитические конденсаторы Silmic на нужную емкость. 470 мкФ в катоде первой лампы достаточно.

Огомная благодарность Ollleg за предоставленные конденсаторы.

Теперь дело за прослушиванием и корпусом.

Надеюсь, что моя заметка будет полезна тем, кто захочет сам собрать данный усилитель или любой другой.

  • Like (+1) 8
  • Thanks (+1) 2
Posted

С китайскими колпачками внимательнее - держатся слабо. Я в некоторых случаях припаиваю провод, а уж затем одеваю колпачок.

470 мкФ в питании при отсутствии развязки между каскадами, наверное, маловато.

Posted

С2 0,1мкФ - 1дб, при гридлике 150к  будет крутить фазу на частоте 50гц  25 градусов, 40гц - 30град.

Posted

Лампы 6П13С, 6П31С максимальное сопротивление резистора утечки при автосмещении  - 1,5 мегОм, фиксированном 0,5 мегОм.  0,1 мкф на частоте 50Гц - 32к.

Posted

Для Николая - в ЭД нет защитного диода между истоком и затвором ( во всяком случае на схеме!).

Posted
17 минут назад, СЮТ сказал:

Для Николая - в ЭД нет защитного диода между истоком и затвором ( во всяком случае на схеме!).

Да, спасибо, все верно. Забыл про это упомянуть, потому что примененный транзистор (STW9NK90Z, Транзистор, Zener-Protected SuperMESH, N-канал, 900В, 1.1Ом, 8A [TO-247]) выглядит так:


  • Like (+1) 2
Posted
4 часа назад, юрий робертович сказал:

Максимальное сопротивление резистора утечки 0,5 МОм, 6п31с и ел36. 1,5 МОм допускается для строчной развертки

Для строчной развёртки - 2,2мОм, в даташите, сто вы привели.

Posted

ТА134-220-50 сетевая 230в  соединить 220в+20в+12в. Вторичка 80+80+56+56в. ЭД не пройдет, мало напруги, надо только железный дроссель.

 ТН46-127/220-50 соединить первичку по максимуму, 268в, 1-5 и 6-10. Вторичку 5в+5в, на 6,3в подобрать небольшой резистор, а мощность БОЛЬШАЯ, сосчитайте

Posted
В 14.09.2022 в 13:47, юрий робертович сказал:

Старая радиолюбительская формула C*R=30, мкф, ком, Гц

Пример 300ком, 0,1мкф, f нижн=5-10 Гц с 3 дБ завала. Кто низкие частоты слушает, а кто пускай свою фазу ловит...

Да, старая из справочника 50х, когда АЧХ ,была ограничена амплитудной модуляцией, воспроизведением шеллачных пластинок, в кино фотозапись звука по методу Шорова  100-5000гц . Уже в 60х в двухтомном Р.Терещук и С.Терещук, формула имеет вид Сс=3-5*159/Fн*Rc ; межкаскадная СR  цепочка из разделительного конденсатора и гридлика - дифференцирующая, и при недостаточной ёмкости и малом Тау ведёт к искажению ПХ на нижних частотах.  U.L.F. умный, недаром применил межкаскадник 1мкФ.

  • Like (+1) 2
Posted
11 минут назад, юрий робертович сказал:

См. АРА номер 5-98года выше.

Лично я больше доверяю учебникам, чем Herb-у Reichert-у из Audio Note.

  • Like (+1) 2
Posted
20 часов назад, юрий робертович сказал:

ТА134-220-50 сетевая 230в  соединить 220в+20в+12в. Вторичка 80+80+56+56в. ЭД не пройдет, мало напруги, надо только железный дроссель.

Напряжения достаточно. У меня соединены вторичные обмотки 80+80+56+20=236 В. Еще одна обмотка 56В ушла для смещения. После диодного моста под нагрузкой 310 В, на каждом канале после ЭД по 280В. Падения напряжения порядка 30В на ЭД вполне достаточно. При желании поднять напряжение можно, добавив еще одну свободную обмотку на 12В, или соединить на анодное напряжение 80+80+56+56, а на смещение 20+12.

Унифицированные трансформаторы удобны для макетирования, но когда дело доходит до корпуса, то туда лучше заказать нормальный силовой ТОР.

  • Like (+1) 1
Posted

Плохо то что у Танов нет экрана между сетевой и остальными.

И плохо ещё что для нужных напряжений коммутируются обмотки всяко-разно. Тесная ёмкостная связь между сетевой и остальными.

Помехам с сети полная свобода...гуляй не хочу.

Для себя нужно уметь хотя бы намотать силовик или покупать заказной.

ТА,ТАН не для хиенда.

Не знаю как насчёт заказных трансов на торах...ложат ли производители экран?

Если нет, то плохо.

  • Like (+1) 2
Posted
27 минут назад, ДимДимыч сказал:

ложат ли производители экран?

Если указать в ТЗ, то да.



10 минут назад, юрий робертович сказал:

Так у вас вся схема непонятая, не для хиенда ТОЧНО.

Это хорошо, так как хихиэнд придуман малограмотными журналюгами.
