Recommended Posts

Posted

Сергеев Сергей
12.02.2007, 09:56
https://newaudioportal.com/topic/143-мощный-однотактный-усилитель-на-гу-50/#comment-3290

http://sergeev21.narod.ru/gu50se.htm



Выбор 6ж52п обусловлен довольно высоким коэффициентом усиления...
Pavel
12.02.2007, 11:15
Сергей, это прикидка схемы или работающее изделие?
Если работающее, то интересно узнать параметры рабочих точек ламп, трансформатора, ну и впечатления от звука.
Сергеев Сергей
12.02.2007, 12:22
Это макет с трансами Прибоя. С прокладкой.
Указал режимы в схеме.
Добавил схему блока питания.
EduardR
12.02.2007, 13:26
Кхе...
И Вы хотите сказать, что с питанием 2-х каналов от источника анодного напряжения 400В и с емкостью конденсаторов фильтра в 470 мкф, и с током потребление в районе 200 мА, и все это без дросселя(ей) в фильтре фон не будет слишком велик и это все будет приятно слушать? Тут у меня большие сомнения.
Rezvoy
12.02.2007, 14:08
Входная емкость у ГУшки в триоде заметно больше чем у 300В.Я рекомендоал бы SRPP на тех же 6Ж или 6С3П. Емкость межкаскадная очень лишняя деталь.Лучше не экономить на источниках и сделать с непосредственной связью Wizardа-Rezvogo(попытка примазаться к великим!).Макет звучал многообещающе.
Константин Мусатов
12.02.2007, 15:27
Привет, Сергей!
Просто и эффективно. Какая получилась чувствительность по входу?
И у меня есть солидарность с Эдуардом, может сделать CLC фильтр питания?
Как себя ведет ГУ-50 в триоде и однотакте, насколько сильна вторая гармоника?
Сергеев Сергей
12.02.2007, 16:13
Я ж говорю, что это пока макет.
Фильтр конечно нужен. Дроссель или полевик, на ваш вкус.
И от межкаскадной емкости лучше отказаться.
Все верно.
Вы думаете 6ж52 не прокачает входную емкость ГУ-50?
Эта схема для повторения начинающим, без лишних заморочек.
А все уважаемые мною оппоненты могут рисовать такие схемы по 10 на дню, в этом я не сомневаюсь:)
Измерить параметры сейчас не могу (сломал ногу, сижу дома, а усил в мастерской):)
EduardR
12.02.2007, 16:20
И что же тут смешного? Сломал, типа ногу, сижу дома, а дальше смайлик...
Выздоравливайте поскорее!
П.С.
А сырые схемки это не для начинающих... Потом вопросами замучают, например, на тему как побороть фон и т.д. и т.п. :) :) :)
Сергеев Сергей
12.02.2007, 16:23
На тему борьбы с фоном на этом форуме масса информации.
Смешно, что сижу дома, давно такого не было.
Константин Мусатов
12.02.2007, 17:26
Сочувствую по поводу ноги. Лучше сидеть дома просто так.
А вот с заменой конденсатора на лишний источник питания, не все так однозначно. Ведь току приходится проходить не только от источника до потребителя, но и назад по земле и питаниям, а чем их больше, тем больше конденсаторов питания сигналу надо пройти. А эти конденсаторы питания заняты важной задачей, фильтрацей пульсаций и до сигнального тока у них руки не очень доходят :-)
Сергеев Сергей
12.02.2007, 18:14
Костя! согласен с твоими сомнениями. Не известно что лучше- разделительный конденсатор или еще один в БП (как правило Электролит)
Внес изменения в схему с учетом пожеланий коллег.

Андрей_БГ
13.02.2007, 00:03
Извините, если не в тему, а какая действующая входная емкость у 6Ж52П(т)??
С уважением,
Андрей
Константин Мусатов
13.02.2007, 01:32
(13,5+-3.5pF) + 0.05 * Ку
Rezvoy
13.02.2007, 13:27
По поводу тока через электролит: во первых-и так потечет,куда он денется с подводной лодки;во вторых-в случае "плавающих" источников ток циркулирует в своем кольце,многократно проверенно.И если кто-то думает что можно построить усилитель так чтобы ток сигнала вовсе через источник питания не тек-спешу его огорчить:потечет!
Сергеев Сергей
13.02.2007, 14:42
речь не о том что ток через БП не потечет.
Вопрос в том- что лучше разделительный кондер или электролит во втором источнике?
Rezvoy
13.02.2007, 15:08
Для себя я убедился в том что с раздельными источниками для оконечника и драйвера звук всегда лучше.Другое дело что не всегда делаешь так-как лучше,чаще-как всегда. И если уж приходится ставить электролиты то чем больше-тем лучше.
Сергеев Сергей
13.02.2007, 17:13
да, вы правы!
даже не как всегда, а как получается:)
Константин Мусатов
14.02.2007, 02:53
По поводу тока через электролит: во первых-и так потечет,куда он денется с подводной лодки;во вторых-в случае "плавающих" источников ток циркулирует в своем кольце,многократно проверенно.И если кто-то думает что можно построить усилитель так чтобы ток сигнала вовсе через источник питания не тек-спешу его огорчить:потечет!



В однотактной схеме, конечно, сигнальный ток течет через БП. Правда, если выходной импеданс триода заметно ниже сопротивления нагрузки, то ток через землю пойдет больше, чем через конденсатор БП. С пентодом практически весь сигнальный ток течет через БП. Однако в схеме без разделительных конденсаторов, а со смещенными БП, количество электролитов, через которые течет ток больше. В этом смысле, мне интересны балансные решения, в которых можно полностью исключить прохождение тока через конденсаторы.
Сергеев Сергей
14.02.2007, 05:49
Правда, если выходной импеданс триода заметно ниже сопротивления нагрузки, то ток через землю пойдет больше, чем через конденсатор БП.
Костя, по-моему ты не прав. Ток один и через землю он не может быть больше , чем через плюс питания.
Константин Мусатов
14.02.2007, 15:26
Костя, по-моему ты не прав. Ток один и через землю он не может быть больше , чем через плюс питания.

Нарисуй эквивалентную схему по переменному току (по сигналу). Триод замени параллельно соединенными внутреннее сопротивление и источник тока сигнала. Нагрузка последовательно, конденсаторы БП и т.п. Сразу станет понятно, что сигнальный ток течет не по одному контуру.
Сергеев Сергей
14.02.2007, 16:27
Ты имеешь ввиду, что ток потечет и по земле в источник?
Контуров конечно много, но основной замыкается через лампу, нагрузку, БП на землю.
Сергеев Сергей
14.02.2007, 17:08
Вернее самый мощный.
Константин Мусатов
14.02.2007, 17:10
Любой ток должен совершить круг, иначе накопим заряд :-)
Для нас основной сигнальный токи идет с анода первой лампы на сетку второй напрямую или через разделительный конденсатор. Далее этот ток попадает в катод и оттуда ему надо найти пути вернуться к аноду первой лампы. Он может дойти до земли и подняться через катод первой лампы, а может пройти через конденсатор БП, резистор нагрузки первого каскада и так же достигнет анода. Вот два пути прохождения сигнала. Если бы у нас стоял бы межкаскадный трансформатор, то все локальные контура прохождения сигнала были бы единичные, т.е. сигнальный ток первички проходит по одному пути, сигнальный ток вторички по другому и в каждом случае контур один, а не два.
Константин Мусатов
14.02.2007, 17:12
Если первый каскад - триод. То выходное сопротивление триода сопоставимо с сопротивлением нагрузки и контура примернао равнозначны. Если на входе стоит пентод, то ток практически идет через резистор нагрузки.
Сергеев Сергей
17.03.2007, 06:59
Добавил схему с драйвером на 6Э5П.
Сергеев Сергей
20.03.2007, 17:11
Добавил схему с батарейным смещением.
L0ki
09.09.2007, 03:53

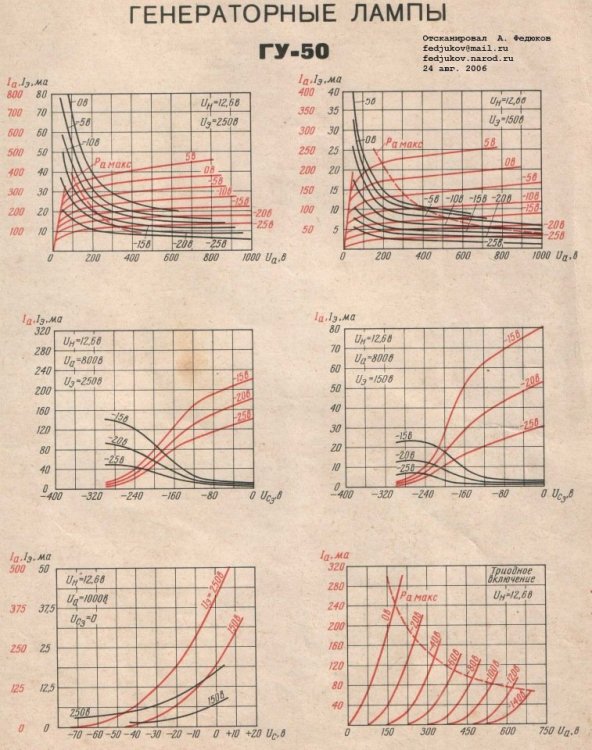

Листал сканы старых ж. «Радио», вот попались ВАХи, в том числе триодные, может кому пригодится.


  • Like (+1) 1
  • Сергей Ал. changed the title to Однотактный усилитель на ГУ-50 [Архив]
  • 2 years later...
Posted

Вообще, ГУ-50 на мой взгляд занимает первое место среди недооцененных ламп. Количество унизительных плевков и подзатыльников в ее адрес на разных форумах просто зашкаливает. А лампа просто великолепная и для SE в триоде и для PP в пентоде. Для однотактника в пентоде с ооос наверняка тоже не плоха в сравнении с разными представителями семейства клонов и потомков 6L6. Для начинающих с ее выносливостью и доступностью в плане стоимости, так просто находка. Ну страшненькая, да... босяцкая кепка на макушке не украшает, цоколь и соответственно панелька не распространенная...нуууу это как на всё посмотреть.

  • Like (+1) 1
