Для нахождения резонансной частоты (ВЧ) высокочастотного громкоговорителя, нужно снять  его зависимость  импеданса (Z) от частоты и его (ФЧХ) фазочастотную характеристику.

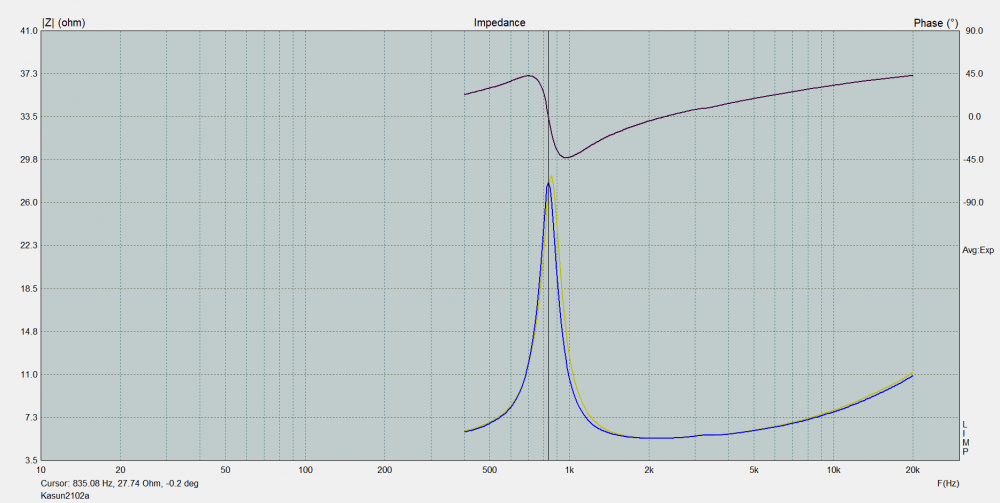

Пик ВЧ импеданса совпадает с точкой спадающей ФЧХ в симметричном ее кусочке (или переход через ноль). Прямая линия вниз, проходящая через эти точки вниз, на линию частот, укажет резонансную частоту (ВЧ) высокочастотного громкоговорителя. Пример ниже:


Рис 1. Импеданс ВЧ ГГ на пике  = 13 Ом. Частота резонанса ВЧ ГГ = 1500 Гц.
Рис 2. Импеданс ВЧ ГГ на неявном пике (из-за демпфирования магнитной жидкостью) = 8 Ом. Частота резонанса ВЧ ГГ = 2400 Гц.
 Рис 3. Импеданс ВЧ ГГ на двух пиках  = 11 Ом и 18 Ом. Частота 1 резонанса ВЧ ГГ = 2000 Гц, Частота 2 резонанса ВЧ ГГ = 6400 Гц.

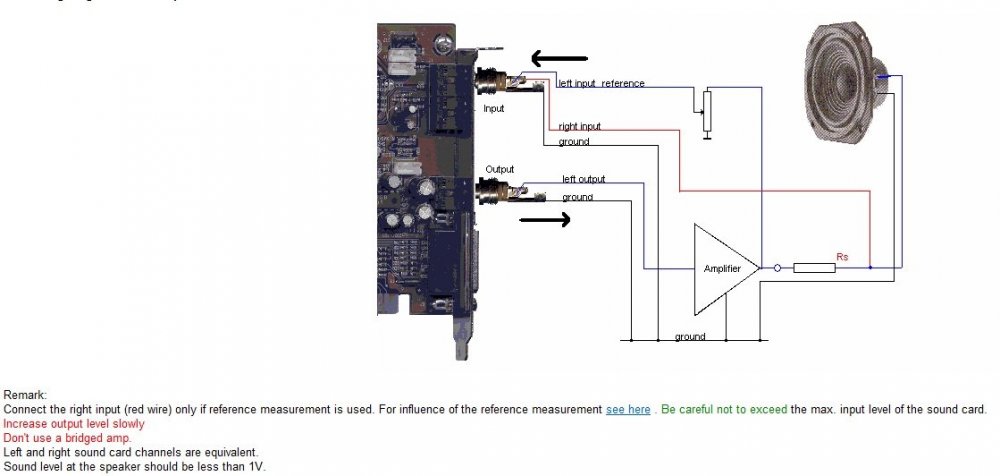

Импеданс НЧ-ВЧ и дополнительно, параметры TS для НЧ ГГ можно получить программой "audio Tester V3.0", по схеме на рисунке ниже. ФЧХ можно измерять SMAART, или ARTA.



1 FCX.jpg

2 FCX.jpg

3 FCX.jpg

1 AudioMetr.jpg
