Posted

Гу50 в триоде.  Вых. мощность мала. Она и в пентоде хороша.
А с КО вообще звучит изумительно. С ЭО близко к УЛ. Стоит еще "поиграться с третьей сеткой".


Posted

Это же замечательно! Но в триоде ею качать только такую акустику на 4а32 и им подобные.
 Как бы в пентоде с КО и ЭО тож качает 13 ВТ, даже тугие колонки легко.


  • 2 months later...
Posted

Пока идет не спеша подготовка проекта на 6с4с с корпусом из металла под заказ. - это долгий процесс.
Проект на гу50 с названием "Гуттаперчевый мальчик"-2 продолжу. Проект только двухкаскадный, СЕ, с фикс. смещением вых. лампы.
Так как первый вариант мне очень понравился "Гуттаперчевый мальчик", решил изменить немного во входной части.
Вместо 6ж51п с блестящими ножками та и не нашел, Надо пробовать на 6э5п в тетроде. Пока макетно начну собирать.
БП готов на практически все напряжения.
Надо немного переделать выходной трансформатор ОСМ1-0,16 под другие данные, но с применением с другой Бетта под КО и так же отдельной ЭО.
Анодное питание гу50  +500 вольт. Лампа только в тетроде. В триоде требуется много больше раскачка, да и не нравится мне это.
Смещение -15 вольт. Ток покоя 80 мА. Вторая сетка  +200 вольт.
Планируется проверка ее на изменение напряжения от "0" до +30 вольт и способ подключения по третьей сетке, что же изменится, в положительную сторону или нет?
Выходная мощность ожидается около 13 Вт или немногим больше на 4 и 8 Ом.
Ктр для 4 Ом =40, для 8 Ом = 28,5.

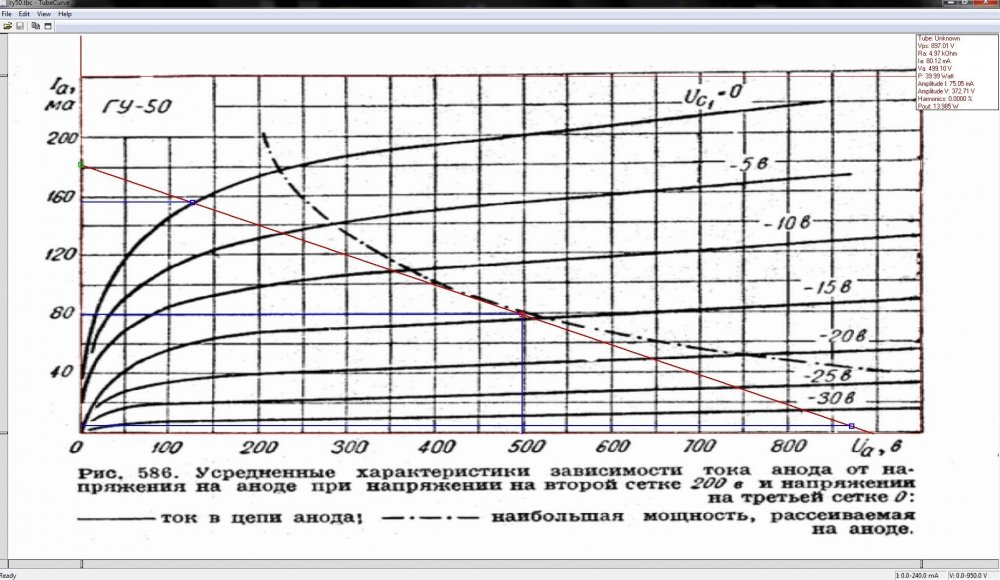

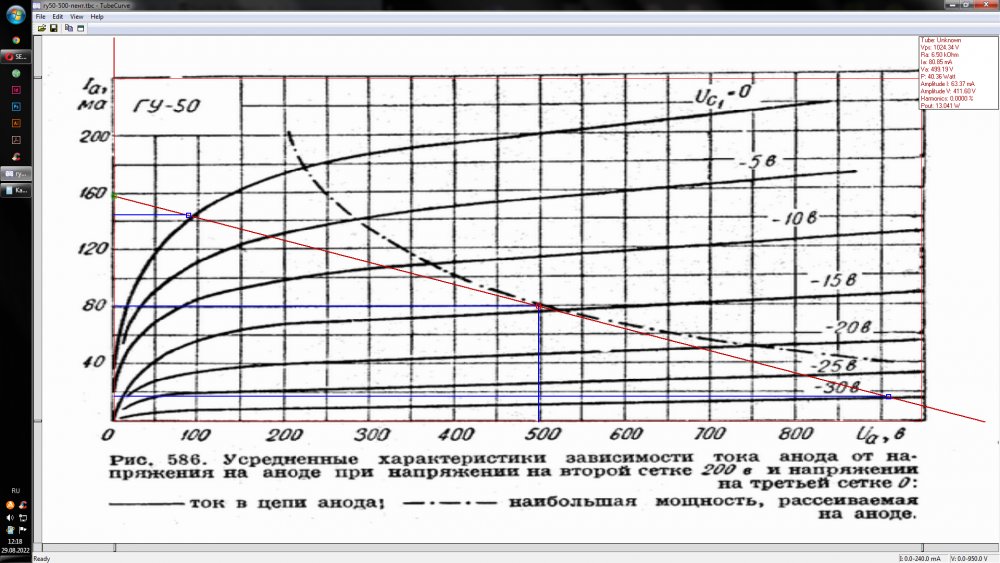

Примерный график по ВАХ гу50:


После - продолжение с 6э5п, если устроят ее данные.

  • Like (+1) 1
Posted



1 час назад, юрий робертович сказал:

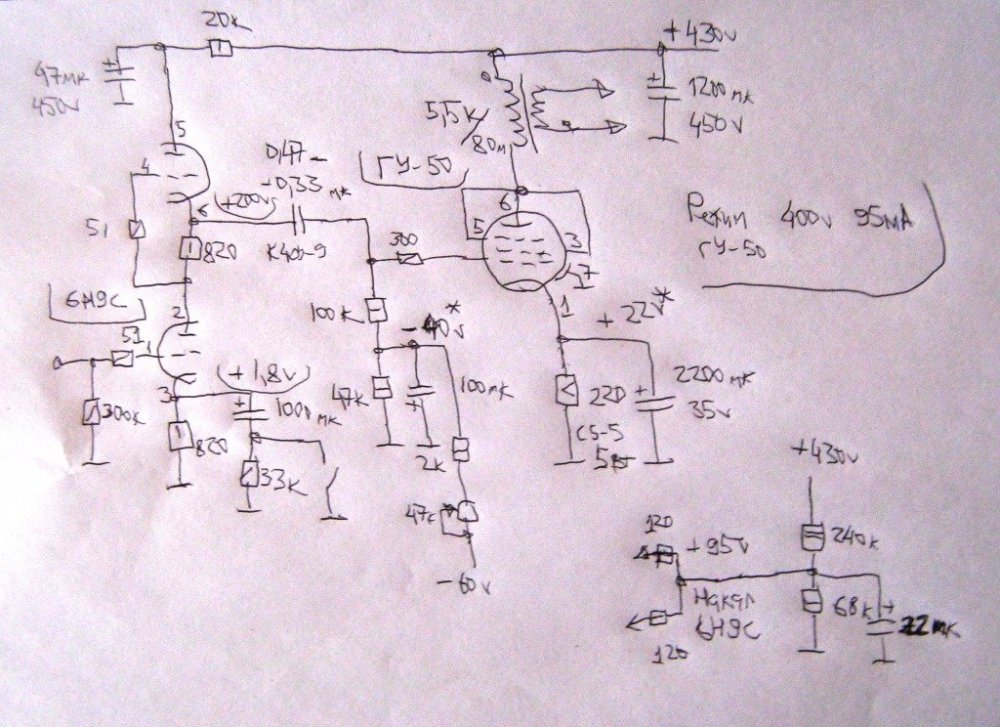

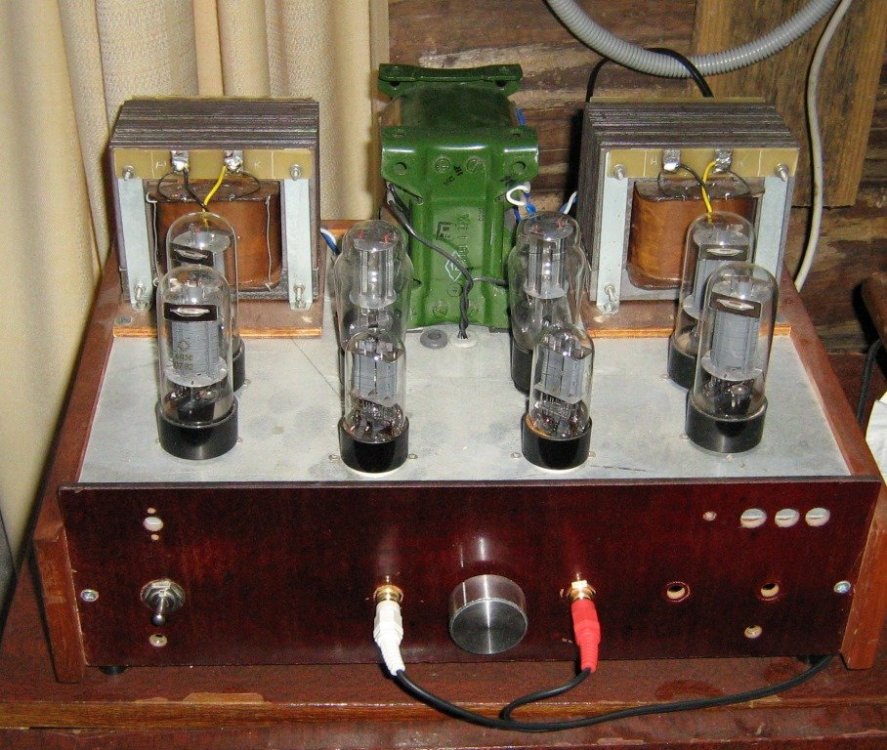

Эта была всего через полгода, в 2007г на том же месте




Юрий, а можно подробнее по тумблерку в катоде 6н9с?

А особо интересно  -60V 47к переменника  ?

Вроде ж как атоматическое смещение в катоде гу-50.

Чувствительность?  Как бы 0,4В ?

Простая, но очень хорошая схема.имхо.

+95В  для уменьшения фона мне кажется излишне.

Один конец накала на землю, да и всё.

Posted
21 минуту назад, ДимДимыч сказал:

Вроде ж как атоматическое смещение в катоде гу-50.


Можно мне ответить?
Это комбинированное смещение. Автомат+ фикса. Многие, в последнее время, это используют.
Есть мнение, что фикс. смещение портит звук. Хотя я не согласен.
Но, подумав, есть мысля, что подпорка напряжением влияет на входную амплитуду..., а как?

Posted

Юрий Робертович, давайте по существу, про гу50.
У вас предпочтение ее в триодном включении и какие более точные данные по измерениям и слуховым?
Чуйку и все остальное можно смакетировать, а звучание не отмакетируешь.

Posted

А она и так не сгорит, если все в пределах разумного. На глазок звук не померяешь и не услышишь.

Posted

Что бы полностью определиться с усилителем, надо выбрать лампу предварительного усиления. Так же  каким будет выходной каскад.
Я выбираю выходной каскад с КО и отдельной ЭО. Что приведет к снижению искажений и звучания, близкого к аудиофильским предпочтениям.
Гу50 в режиме, указанных ранее, требуется Бетта=0,12. Достаточно большое значение.
Экранная обмотка составит 15% анодной.
Амплитуда напряжения в аноде составляет 410 вольт при амплитудном токе до 60-70 мА.
Переменное напряжение в катоде на КО составит 410*0,12=49,2 вольта. Суммируя с напряжением смещения, -15+49,2=64,2.
Такое амплитудное переменное напряжение требуется для раскачки гу50 не заходя в токи первой сетки. Что обеспечит реальную мощность  до 13 Вт. в однотакте.
Дело остается за малым. Какая лампа в драйвере может выдать 65 вольт? Два каскада на триодах отметаются сразу. Либо пентод, либо МКТ. Но для начинающих, МКТ сложен. Выбор остается не велик. Вот и стоит попробовать 6э5п тетродом. Можно также поиграться с многими пентодно-тетродными лампами для выбора.
6э5п в процессе настройки.

Posted

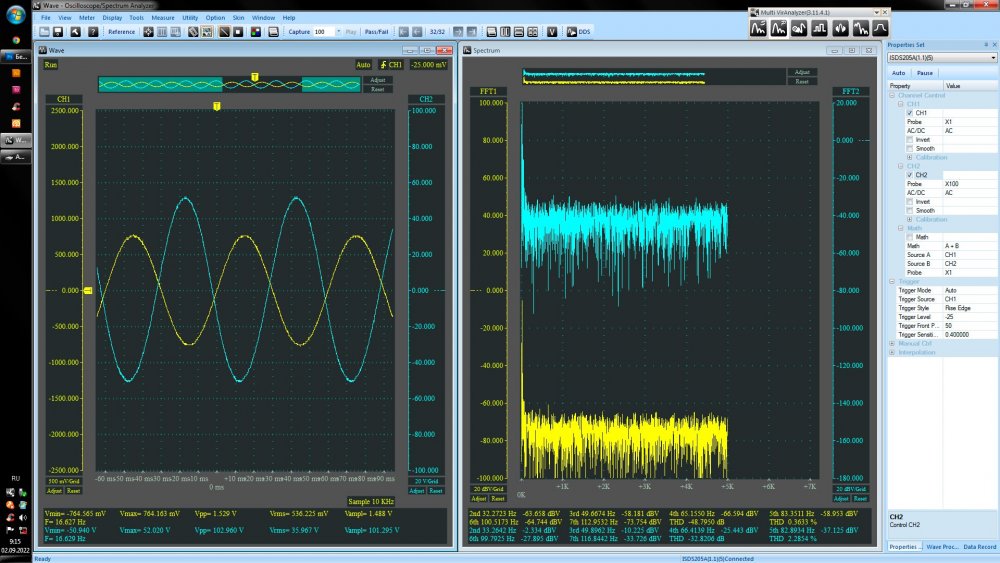

Вот, на "скорую" руку. Выходная амплитуда много больше требуемой, аж 80 с лишним вольт(синим) при входной0,7... вольт (желтым).
Может понадобится кому. Rа=4k7, В катоде подстроечник с шунтом 470 мкф. Питание 350 вольт, Нагружена на переходной 22нФ и резистор 100 к гридликом.
Искажения велики без настройки.


При 18 Гц спад всего 0,65 дБ:


Posted

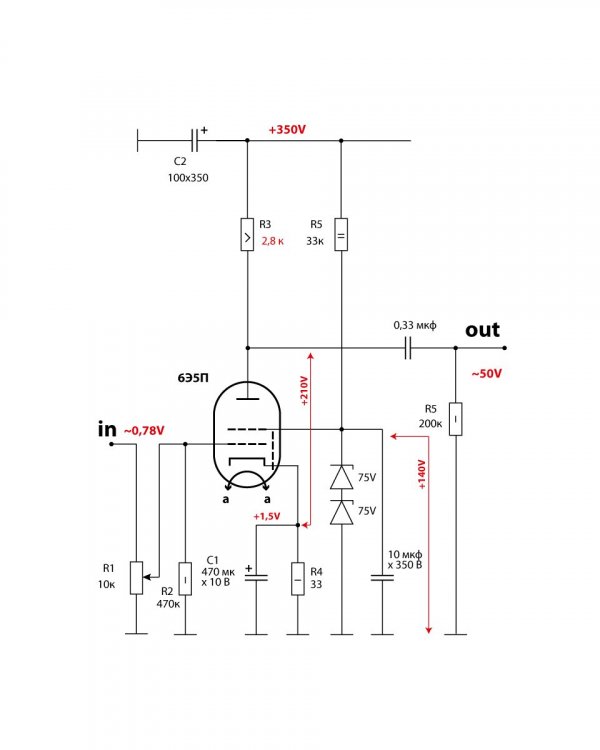

6э5п.
Если делать на ней резистивный каскад с анодным в 4,7-8,2 кОм, стандартно применяемым, то искажения получаются в районе 4-5%.
Установил переменный резистор в анод 10 кОм и подстроечный 100 Ом в катод.
Картина получилась следующая:

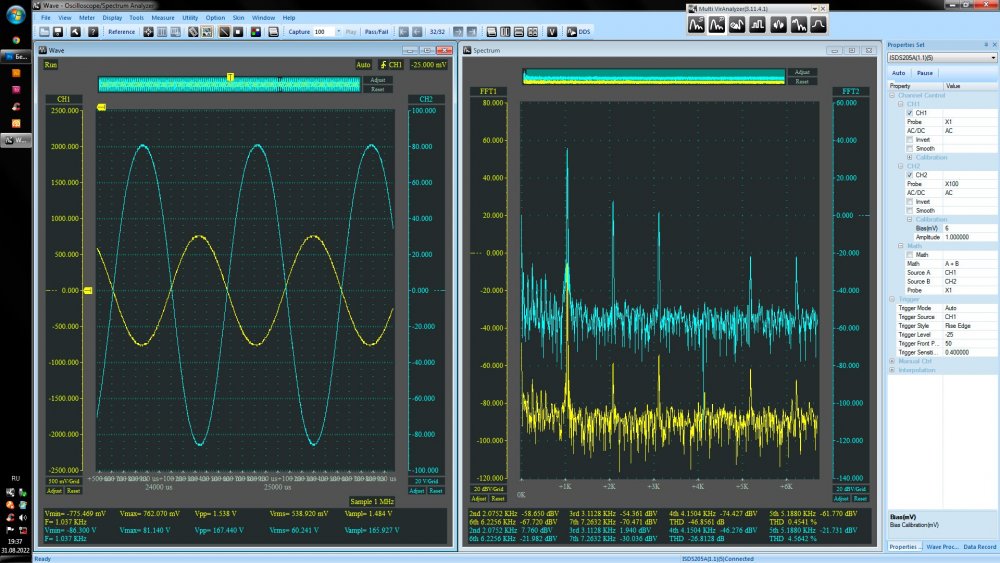

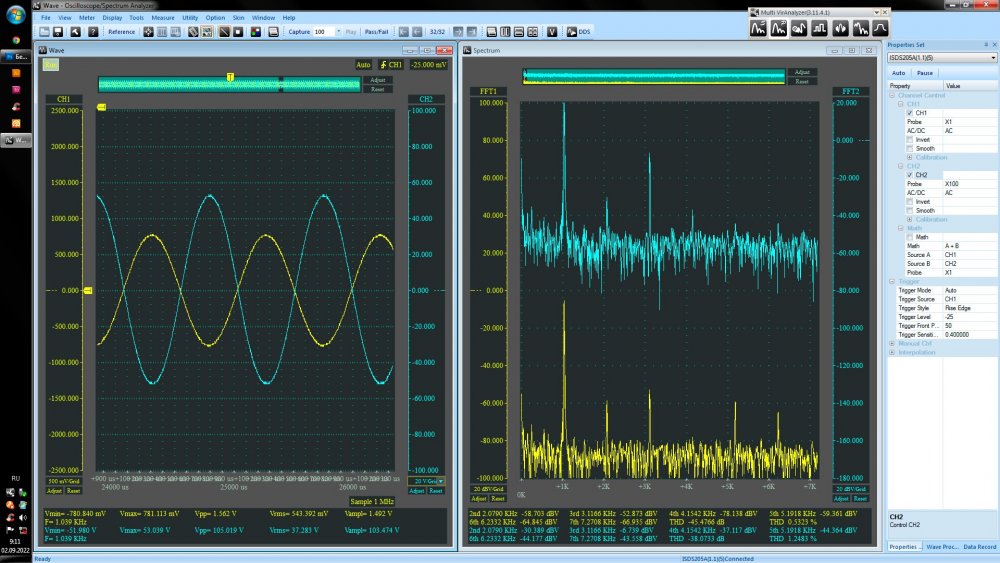

На частоте 1000 Гц:

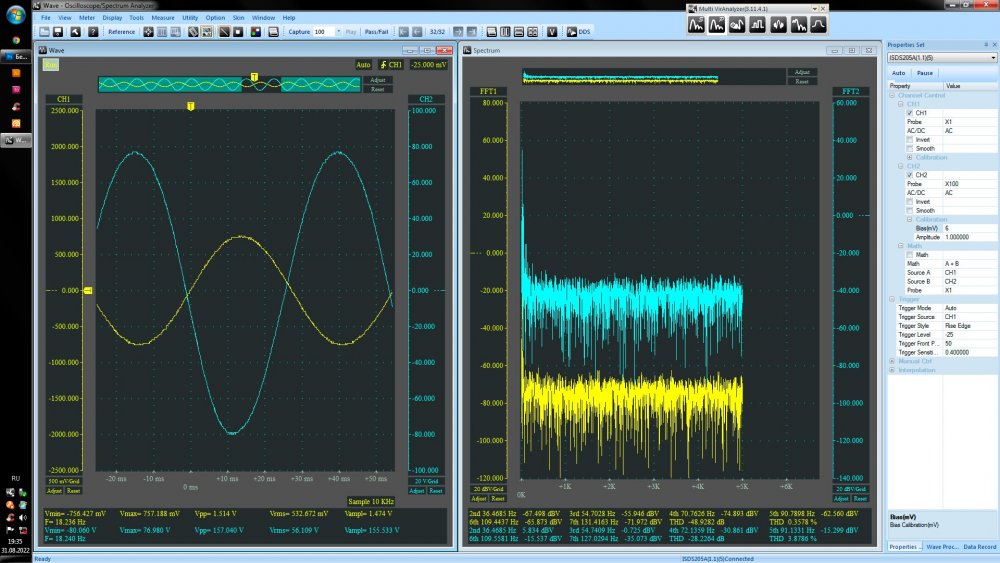

На частоте 16 Гц:

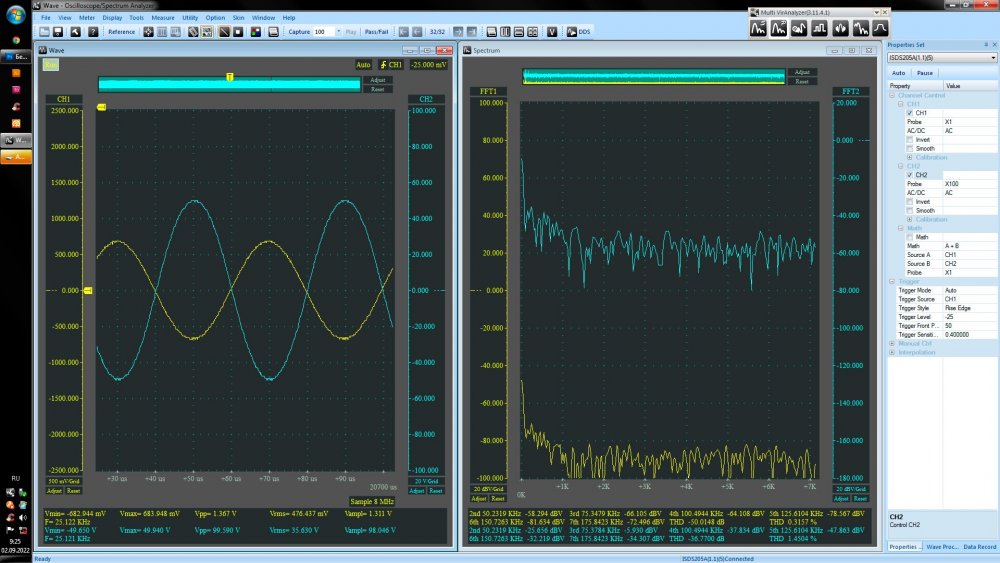

На частоте 25 кГц:


Может кому пригодится.

Posted
1 час назад, RedStar сказал:

6э5п.
Если делать на ней резистивный каскад с анодным в 4,7-8,2 кОм, стандартно применяемым, то искажения получаются в районе 4-5%.
Установил переменный резистор в анод 10 кОм и подстроечный 100 Ом в катод.
Картина получилась следующая:




На частоте 1000 Гц:


На частоте 16 Гц:


На частоте 25 кГц:


Может кому пригодится.

Искажения в среднем 1,5% на 50В выдоха в принципе не так уж и плохо, но двухкаскадный на триодах может и меньше даст. Почему не попробовать?

Если, конечно, чисто пентодный звук, то и так сойдёт - КО отработает)

Posted

юрий робертович, а вы предложите однокаскадный, лучше и оригинальней, чем предлагать три драйвера или СРПП, да еще не с питанием в 500 вольт, а при имеющихся 350.

Posted
16 минут назад, юрий робертович сказал:

Таких не имею, пентоды лет десяток не люблю

С этого и надо было начинать, прежде чем говорить о нескольких каскадах и прочем.

Мой ход какой ожидаете?

Posted
3 часа назад, RedStar сказал:

6э5п.
Если делать на ней резистивный каскад с анодным в 4,7-8,2 кОм, стандартно применяемым, то искажения получаются в районе 4-5%.
Установил переменный резистор в анод 10 кОм и подстроечный 100 Ом в катод.
Картина получилась следующая:


Анатолий! Будь другом.

Попробуй посчитать 6Б8С...  если это возможно применить  ?

Posted
6 минут назад, ДимДимыч сказал:

6Б8С

Подсчитать то можно, а как быть в реалии на макетке? Нет таких ламп.
Какое питание есть и что с нее хотите снять?

Posted

 Ну питание у нас уже установлено 350В.

Просто по вахам посчитай.

Что снять? Ну вроде как у тебя 50В с 6э5п.

Хороший звук у пентодов с крутизной не более 5-ти.
