26 минут назад, Михаил К. сказал:

Как некий энергетический буфер.

Чем одномоментно меньше индуктивность рассеяния, активные, ток холостого и - больше габаритная мощность, тем круче.

Тады надо про косинусные конденсаторы не забыть, так ещё "круче" 😀

  • Replies 558
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

Алекс Proficient

Алекс

Posted
Posted

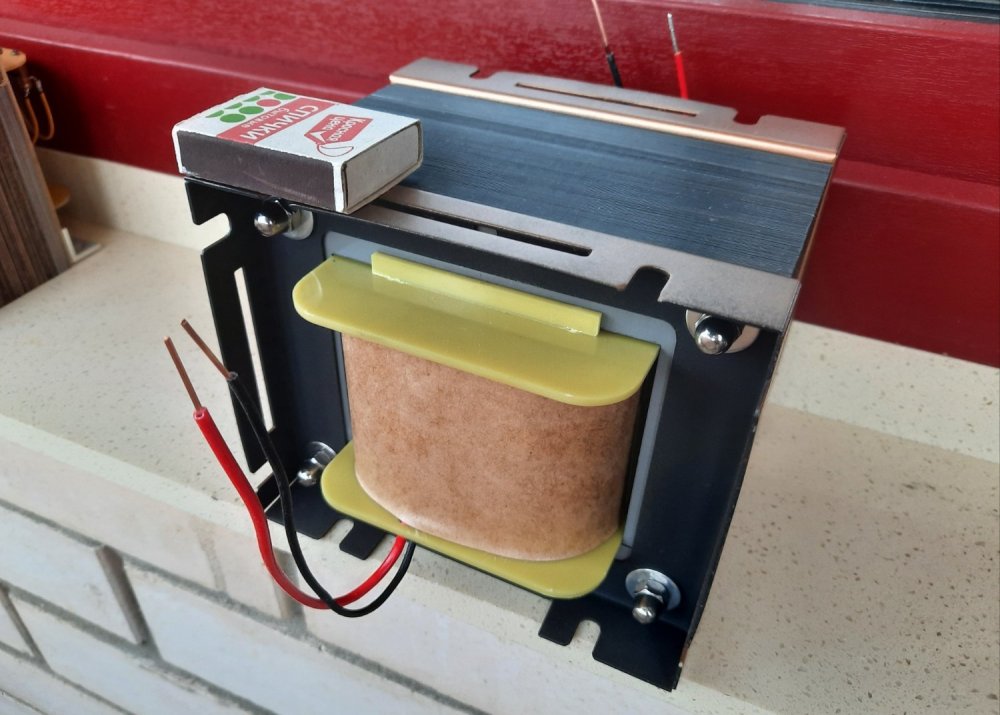

 Без экранов, габаритная 650Вт, холостой до 245в растёт линейно т.е. до насыщения ещё далеко))) Пока не пропитан, завтра... Посчитал, для системы нужен ещё такой и один пожиже, ватт на 200.


Алекс Proficient

Алекс

Posted
Posted
5 часов назад, Sergio сказал:

Можно и без экрана, если разнести обмотки.

А вот этого не надо, фигня получается.

Михаил К. Proficient

Михаил К.

Posted
Posted
12 минут назад, Алекс сказал:

 Без экранов, габаритная 650Вт, холостой до 245в растёт линейно т.е. до насыщения ещё далеко))) Пока не пропитан, завтра... Посчитал, для системы нужен ещё такой и один пожиже, ватт на 200.

Надеюсь с зазором ...

Sergio Proficient

Sergio

Posted
Posted
27 минут назад, Алекс сказал:

А вот этого не надо, фигня получается.

Правда? А что не так?

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
4 минуты назад, Алекс сказал:

Разнести обмотки что мешает, габарит сердечника)))

Рассеяние увеличится если разнести и получится трансформатор с крутоспадающей внешней характеристикой.

Гудбай динамика.

Алекс Proficient

Алекс

Posted
Posted
41 минуту назад, Михаил К. сказал:

Надеюсь с зазором ...

Не, железо идеальное, так, техническая микро-щелка. Спасибо что напомнил, ёмкость между обмотками 880пф, сопротивление обмоток 2.47ома

P.S.

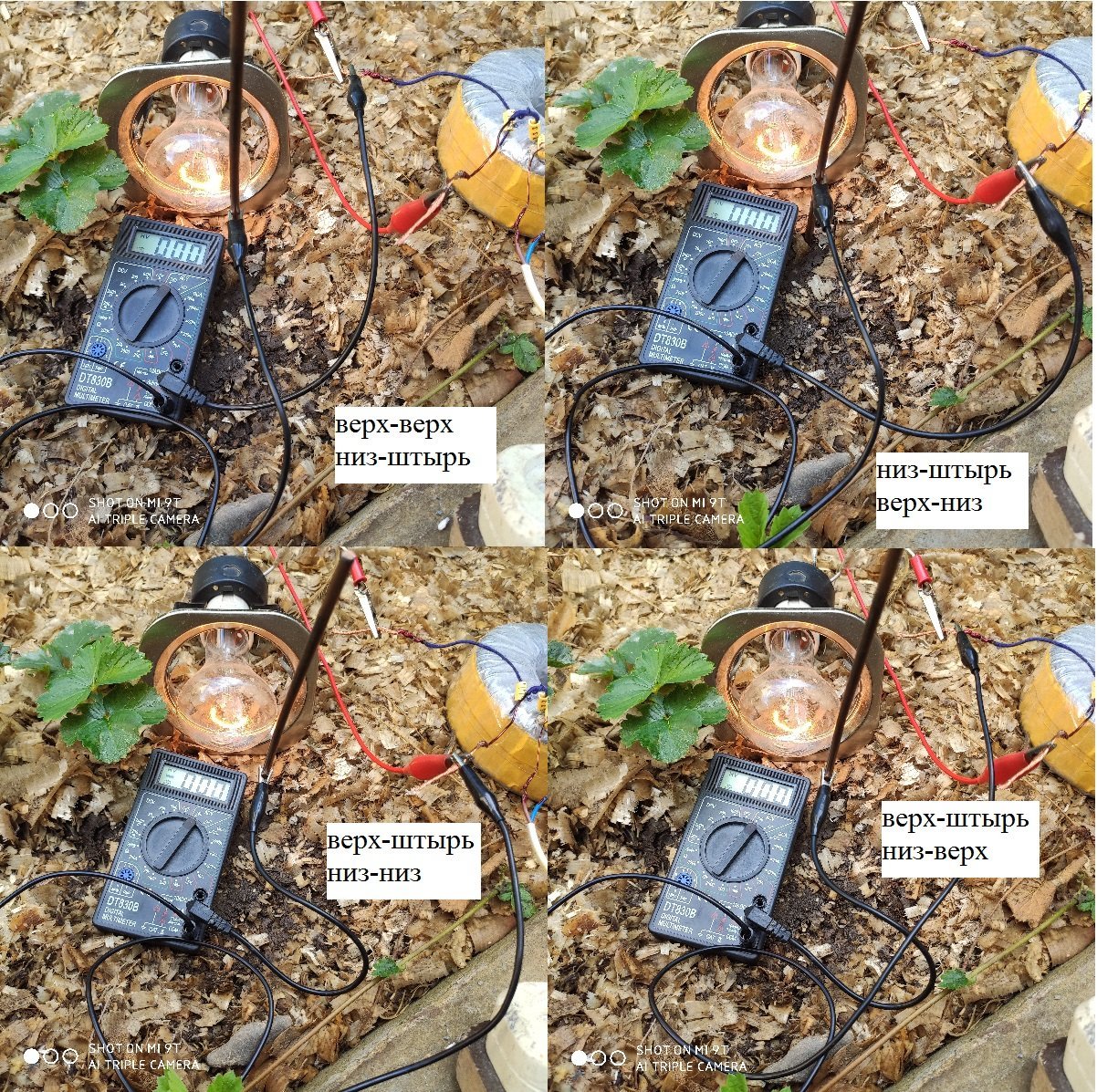

Ну и как всегда с чётко выраженным потенциалом на одном конце, чего в твоих никогда не будет))

Алекс Proficient

Алекс

Posted
Posted
2 минуты назад, Михаил К. сказал:

Рассеяние увеличится и получится трансформатор с крутоспадающей внешней характеристикой.

Гудбай динамика.

Тебя не поймёшь, соглашаешься с серджио, типа: чё не так? и тут же обратное - гудбай динамика. Ты уж определись чьих будешь, за белых или красных)))

Михаил К. Proficient

Михаил К.

Posted
Posted
4 минуты назад, Алекс сказал:

Тебя не поймёшь, соглашаешься с серджио, типа: чё не так? и тут же обратное - гудбай динамика. Ты уж определись чьих будешь, за белых или красных)))

я про разнести обмотки на разные участки магнитопровода, а не про толщину прокладки.



Sergio Proficient

Sergio

Posted
Posted
10 минут назад, Алекс сказал:

Тебя не поймёшь, соглашаешься с серджио, типа: чё не так? и тут же обратное - гудбай динамика. Ты уж определись чьих будешь, за белых или красных)))

Я ведь про принцип. Да и чтобы магнитное сопротивление сердечника повлияло на ток вторички - далеко разносить надо, а мы ведь не делаем трансформатор для работы в дуговом режиме.

А индрас тут вторична.

Алекс Proficient

Алекс

Posted
Posted
1 минуту назад, Михаил К. сказал:

я про разнести обмотки на разные участки магнитопровода, а не про толщину прокладки.



и я про неё, а серджио если дай волю и не габариты сердечника второю обмотку наверное в соседний подвал бы унёс, но тебе нравится, ты согласный))

Михаил К. Proficient

Михаил К.

Posted
Posted
21 минуту назад, Алекс сказал:

Тебя не поймёшь

Аналогично...

пишешь -экран уменьшает емкость, разрывает емкостную связь и... ухудшает РТ.

Ну так секционируй тогда свои РТ, если уменьшение емкости это плохо.

Sergio Proficient

Sergio

Posted
Posted
4 минуты назад, Алекс сказал:

и я про неё, а серджио если дай волю и не габариты сердечника второю обмотку наверное в соседний подвал бы унёс, но тебе нравится, ты согласный))

Вот любят же у нас за кого-то решать : кто и что думает, и кто и чего хочет.

Olleg, предложение в силе?

Я - за!

Алекс Proficient

Алекс

Posted
Posted
2 минуты назад, Sergio сказал:

Вот любят же у нас за кого-то решать : кто и что думает, и кто и чего хочет.

Olleg, предложение в силе?

Я - за!

ну так и не провоцируй...

Алекс Proficient

Алекс

Posted
Posted
5 минут назад, Михаил К. сказал:

Аналогично...

пишешь -экран уменьшает емкость и разрывает емкостную связь и... ухудшает РТ.

Ну так секционируй тогда свои РТ, если уменьшение емкости это плохо.

Ёмкость уменьшать можно разными способами, но с экраном звучание портится.



Михаил К. Proficient

Михаил К.

Posted
Posted
9 минут назад, Алекс сказал:

 Ёмкость уменьшать можно разными способами, но с экраном звучание портится.

Можно огласить  весь список способов на том же магнитопроводе (разнесение обмоток на разные участки, экраны и увеличение толщины прокладок уже забраковали) ?

Обоснования какие то технические бы услышать этого тезиса про вредоносность экранов...

Алекс Proficient

Алекс

Posted
Posted
13 минут назад, Михаил К. сказал:

Можно огласить  весь список способов на том же магнитопроводе

тебе Отто не указ, Цыкин не указ, а у меня других светочей нет, извиняй...

Алекс Proficient

Алекс

Posted
Posted
26 минут назад, Михаил К. сказал:

Обоснования какие то технические бы услышать этого тезиса про вредоносность экранов...

Ты для освещения свои торы мотаешь или в хиенд играешь. Убеди слухачей как замечательно применять ООС.

 Второй раз тебе говорю: смени команду златоухих, неофиты они ещё у тебя, на первой же сессии при сравнениях пролетят с таким подходом.

Михаил К. Proficient

Михаил К.

Posted
Posted
58 минут назад, Алекс сказал:

тебе Отто не указ, Цыкин не указ, а у меня других светочей нет, извиняй...Убеди слухачей как замечательно применять ООС.

... смени команду златоухих, неофиты они ещё у тебя, на первой же сессии при сравнениях пролетят с таким подходом.

Я задал конкретный вопрос.
Можно получить конкретный ответ по существу ?
Повторяю вопрос: какие еще есть способы уменьшения емкости между первичкой и вторичкой на том же магнитопроводе (кроме разнесения обмоток на разные его участки, экранов и увеличения толщины прокладок) ?

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Михаил К. сказал:

Повторяю вопрос: какие еще есть способы уменьшения емкости между первичкой и вторичкой на том же магнитопроводе (кроме разнесения обмоток на разные его участки, экранов и увеличения толщины прокладок) ?

Твой, ну тот где вообще нет потенциалов на вторичке, т.е. ёмкость равно нулю. Мне кажется это тянет на открытие года, ты согласен?




Sergio Proficient

Sergio

Posted
Posted
6 часов назад, Алекс сказал:

ну так и не провоцируй...

Я вообще руками не трогаю, стараюсь либо обходить, либо переступать.

  • Smile 1
Алекс Proficient

Алекс

Posted
Posted

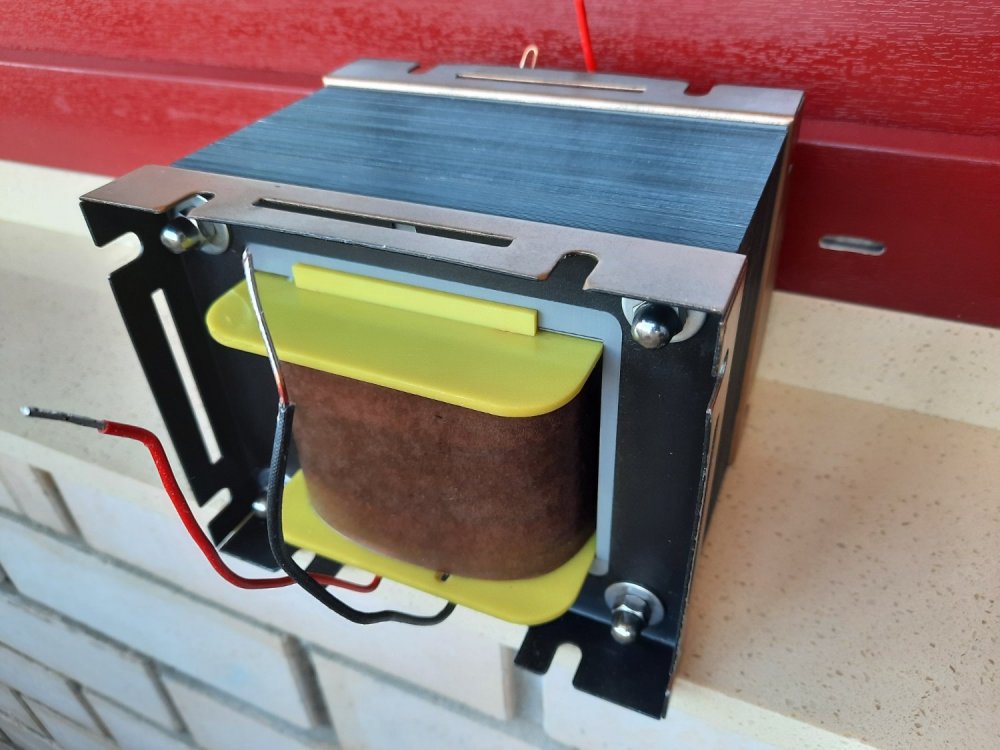

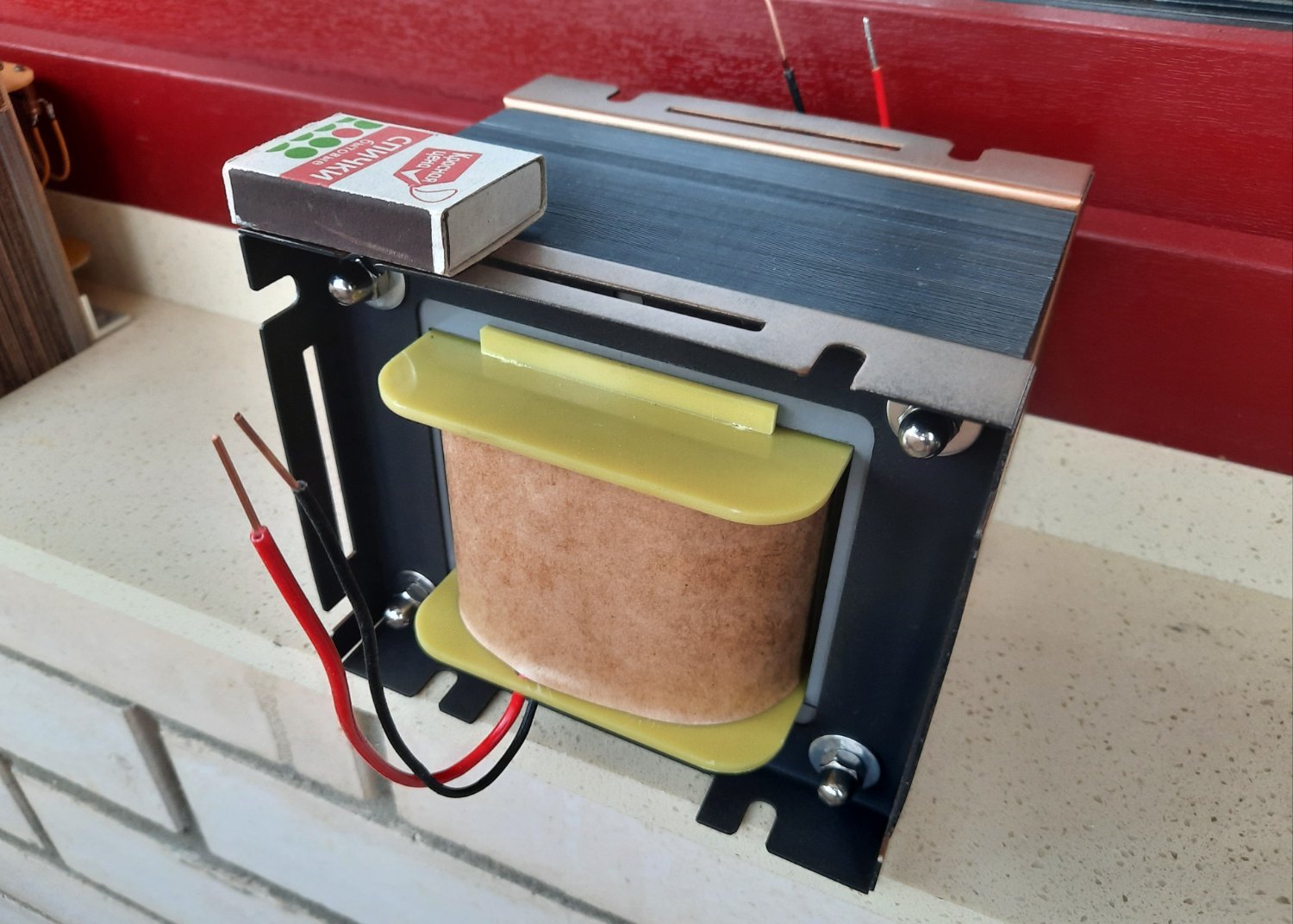

после пропитки внешний вид практически не изменился, дедовские технологии прошлого века до сих пор актуальны, церезин прелесть)))


  • Like (+1) 2
Алекс Proficient

Алекс

Posted
Posted
47 минут назад, ДимДимыч сказал:

Вообще прелесть.

Расскажи о нём.

Извиняюсь, он наверху с описанием есть.

 Каждый раз что-то да забываю дописать. Вес 11.9 кг, мощность 600вт, что интересно Тоюзуми на той же геометрии железа свои преподносят как киловаттники, а весят 11кг, хиенд жесток и беспощаден).
