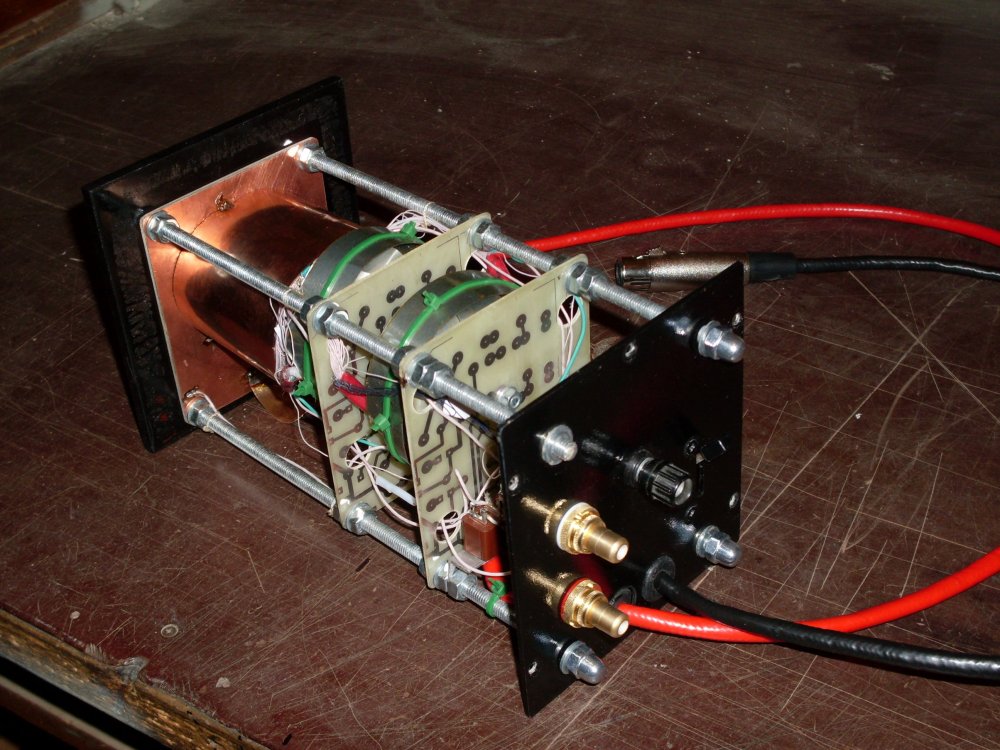

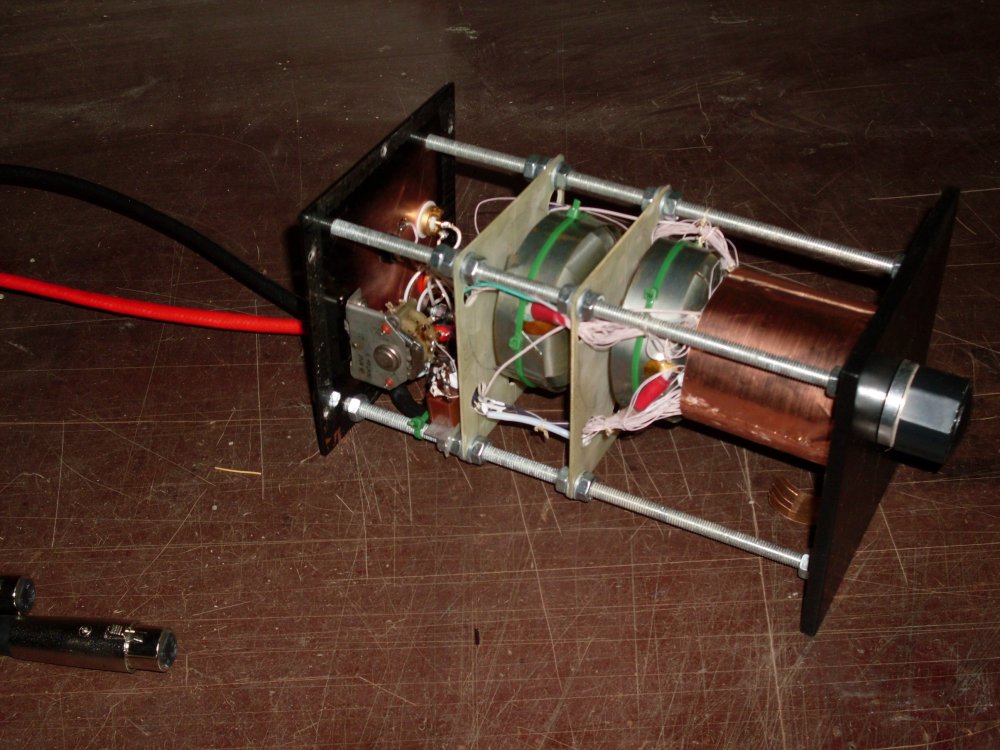

Входной трансформатор на все случаи жизни.

Использование в качестве входного устройства согласования и регулирования усилителя трансформатора-аттенюатора позволяет решить массу задач, например, повысить амплитуду входного сигнала, гальванически развязать источник сигнала и усилитель, осуществить преобразование сигнала в два противофазных для возбуждения двухтактного усилителя . Однако изготовление таких трансформаторов весьма затратно как по времени, так и по материалам. Поэтому было принято решение создать максимально универсальную конструкцию выносного блока трансформатора-аттенюатора (ТА) с возможностью использования как с SE так и с PP усилителями, в том числе и однокаскадными. ТА намотан на пермаллоевом (мю=20000-25000) тороидальном сердечнике размером 5,0х3,0х1,5 см . Сердечник разделяется щёчками из картона на две равные половины, к нему прикрепляется заземляющий провод, затем сердечник изолируется фторопластовой плёнкой. Намотка начинается с вторичной обмотки . Отводы имеют неравномерный шаг ( таблица расчётов приводится ниже).  Начинается намотка с секций с наибольшим числом витков. Витки секции распределяются равномерно по длине намотки (половина туда, половина обратно) . В качестве обмоточного выбран эмаль-провод диаметром 0,25мм. Отводы сделаны тонким многожильным проводом во фторопластовой изоляции. Вторая половина вторичной обмотки наматывается в противоположном направлении. После намотки обмотка проваривается в смеси парафина и воска (1:1). Затем щёчки подрезаются до высоты обмотки и она изолируется фторопластовой лентой. Поверх следует намотать экран из медной или алюминиевой фольги изолированной с обеих сторон. Затем следует изоляция из фторопластовой ленты. Первичная обмотка намотана проводом ПЭЛШО 0,25мм и содержит 700 витков с отводами от 400, 500 и 600 витков. Обмотка изолируется слоем фторопластовой ленты и слоем лакоткани. После намотки трансформатор ещё раз проваривается в смеси воска и парафина. Трансформатор помещается в магнитный экран из пермаллоя или трансформаторной стали. Для переключения отводов вторичной обмотки использован переключатель на 23 положения и 4 направленя, для первичной – на 4 положения ни 2 направления. (Схема прилагается) Входные разъёмы - гнёзда RCA, выходные – 5штырьковые гнёзда CANON. Выходные разъёмы распаяны на самодельный экранированный кабель длиной 0.7м, содержащий две витых пары и нулевой провод. Конструктивно ТА выполнен в виде блока 120х120х210мм, на передней стенке которого располагается переключатель-регулятор уровня, а на задней – входные и выходные гнёзда, переключатель отводов первичных обмоток и клемма заземления. Переключатель отводов вторичных обмоток экранирован медной фольгой, кроме того имеется общий экран всей конструкции. Корпус изготовлен из 12мм фанеры и оклеен кожзаменителем ( фото прилагаются). Коэффициент трансформации:   1,78 2,08 2,5 3,12 При совместном включении обмоток:  3,56  4,16  5,0  6,24

Нижняя частота по уровню –3дБ (Rвых=200 Ом, малый сигнал) соответственно: 2.0 Гц  3,0 Гц  4,0 Гц  6,0Гц Верхняя частота по уровню –3дБ при использовании одной обмотки: 82 кГц   двух обмоток: 20 кГц ТА прослушивался с  однокаскадным PP усилителем на EBL21, однокаскадным SE на 6AG7 и двухкаскадным SE на 21LR8.


На землю

  • Like (+1) 2
  • Thanks (+1) 2
  • 1 year later...
Posted

Александр, добрый день, не подскажете какую фольгу пользовали? А то купил "медную" ленту (явно от восточных друзей) 0,05, а она оказалась 10 микрон и жесткая, лопается поперек при попытке намотки. Спасибо. Можно просто обмотку "экранирующую" намотать, на торе?

Posted

Я нашу фольгу резал на ленты, спаивал и помещал между слоями скоча. Толщины не помню. Но я и алюминиевую фольгу для выпечки применял, разница только, что подпаяться не мог, просто обжимал выходной провод. Наверное контактолом можно приклеить.

Обмотку можно.

Posted

Фольга для выпечки паяется флюсом для алюминия. Потом я остатки флюса смываю спитром. Паяю обычным пос61.

Часто, как экран в силовых трансформаторах. Может попробовать что то вроде конденсатора к73 разобрать? Металлизированный лавсан? Кажется были там варианты с метализацией не всей ширины, а с отступом?

Posted
1 час назад, AlexKorotov сказал:

Фольга для выпечки паяется флюсом для алюминия. Потом я остатки флюса смываю спитром. Паяю обычным пос61.

Часто, как экран в силовых трансформаторах. Может попробовать что то вроде конденсатора к73 разобрать? Металлизированный лавсан? Кажется были там варианты с метализацией не всей ширины, а с отступом?

Короче надумал. Наклеил не на лавсан самоклеющуюся медь, а на полиимид ака каптон. Сопротивление несколько Ом, что подтверждает толщину.

21 минуту назад, Rezvoy сказал:

Вообще-то самоклеющаяся там нафик не нужна, нужна изолированная.

Именно так. Наклеиваем медь на полиимид двойной ширины и наматываем. Витки не коротятся. Обматывать ленту лавсаном из конденсатора оказался не готов, равно как и мотать фольгу совместно с изоляцией - это не каркас, неудобно. Если наклеивать медь на лавсан - рвется, не хватает прочности основы - тянется. А из полиимида раньше фотошаблоны делали, для П/П - размеры держит.
Всем спасибо. Про занять фольги у Хозяина кухни не допер. Старею.
Пока никаких пропиток - два слоя желтой 3M ленты для трансформатров и вторичка.
Завтра доложусь или послезавтра.
Итого будет два вида, с первичками, соответственно:
1. Полуобмотки секционированы, как у автора ПЭТВ-2
2. Бифиляр ПЭЛШО. 2 слоя ибо витков в одном маловато.
Наверное надо перетащить в другую тему, про переход из баланса в набаланс.
