Recommended Posts

Posted

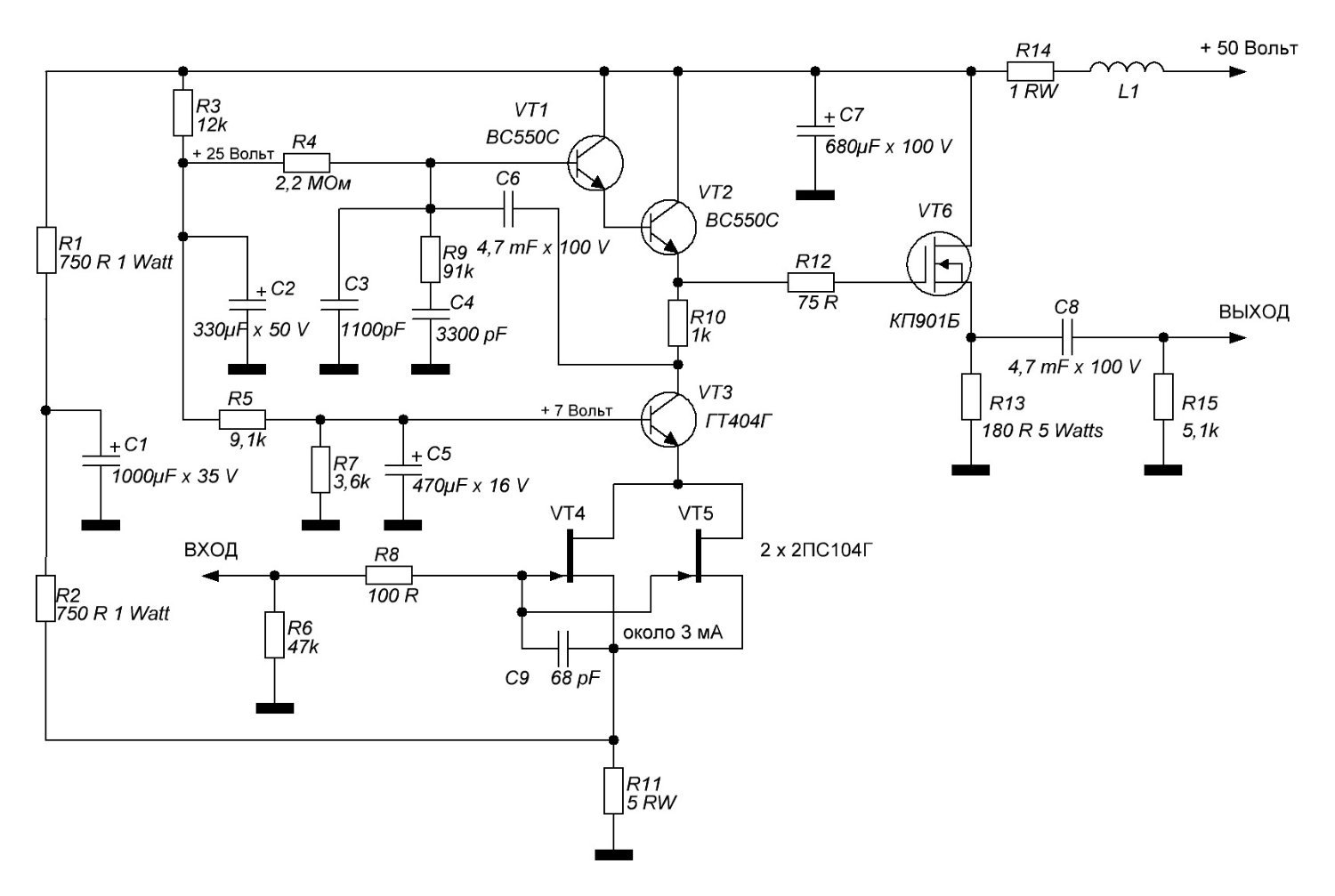

Предусилитель-корректор для винила, создан по мотивам Никитина из Лондона. В этой схеме, есть существенные различия. Во-первых это применение полевых транзисторов (VT4 и VT5) с малой крутизной передачи тока. Что повышает линейность передаточной характеристики. Отрицательная обратная связь по току ослаблена, потому что резистор R11 = 5 Ом, а другой нету. Из теории, видно, что через затвор-исток, равным нулю, тем меньше шумовые характеристики.  Транзисторы подключены со смещением 0,18 Вольта, плюс параллельно два транзисторы, что еще снижает шум на 3 дБ. Суммарно, ток для полевых транзисторов, составляет, около 3 мА. "Ламповости" каскада, придает усиление на германиевом транзисторе. С3 и С4 - намотаны на медную трубку, диаметром 22 мм (стенки толщиной 1,5 мм) медным проводом диаметром 0,1 мм. Резисторы R11  и  R14 намотаны на медную проволоку (диаметромcorrector.thumb.JPG.8388a72b047a5884a933a1376f7d4b30.JPG 2 мм) константановым проводом 0,2 мм. Конденсаторы С6 и С8 - оловянные MUNDORF. Конденсаторы С1, С2 и С5 - NICHICON Fine Gold. С7 - Panasonic FC. Катушка L1 - намотана на оправке диаметром 17 мм, проводом диаметром 0,8 мм. Мотается виток к витку (10 витков). Транзистор VT6, рассеивающий 3,5 Ватта, установлен на радиатор.



  • Like (+1) 1
Posted

С1, С2, С5, С7 обозначены как uF - это ясно и реально, но вот "оловянные MUNDORF" 4,7 mF тогда по этой логике должны быть 4,7 мФ=4700 мкФ?!

А вообще бедная KORA - что из нее "изотерические" фантазии сделали...

  • Like (+1) 1
Posted

Оловянные MUNDORF - это 4,7 микроФарада на 100 Вольт. Установка VT6  КП901Б продиктована, тем что ток стока очень мал (примерно 3 мА). Если бы такой транзистор заменить на биполярный, то потребовалось ставить транзисторы по схеме Дарлингтона.

Posted
40 минут назад, Юрий Тулаев сказал:

Установка VT6  КП901Б продиктована, тем что ток стока очень мал (примерно 3 мА).

Т. е. на резисторе R13 напряжение 0,003 х 180 = 0,54 В?! Но тогда на затворе д. б. примерно столько же, а на нем ну никак не меньше 20 В (исходя из обратного тока коллектора 15 нА и 2,2 МОм, ну пусть при температуре 125 Цельсия - это все равно 5 мкА х 2,2 МОм = 11 В падения).
Если принять ток стока КП901Б 30 мА, то еще можно натянуть стыковать напряжения да и выходное сопротивление может обеспечить работу на 5 кОм с емкостью кабеля.

Posted
1 час назад, alss сказал:

Т. е. на резисторе R13 напряжение 0,003 х 180 = 0,54 В?!

3мА это ток в первом каскаде, через Т4+Т5. Через Т6 25В/180=138мА и почти 3,5Вт рассеиваемой мощности. Это вам не игрушки!:smile-59:

Posted

После разъяснения где вышеупомянутый ток 3 мА проходит стало понятно, спасибо.
PS. И суток не прошло как наступила ясность...

Posted



В 25.07.2026 в 08:17, Юрий Тулаев сказал:

Предусилитель-корректор для винила, создан по мотивам Никитина из Лондона.

Мне, как всегда, любопытно, как вы пришли именно к такому варианту? Чем не устроил авторский? Выбор транзисторов является осознанным, или утилизация того, что было в тумбочке?
