В этой теме буду выкладывать излишки комплектующих. Как всегда отправка почтой по России из подмосковья.

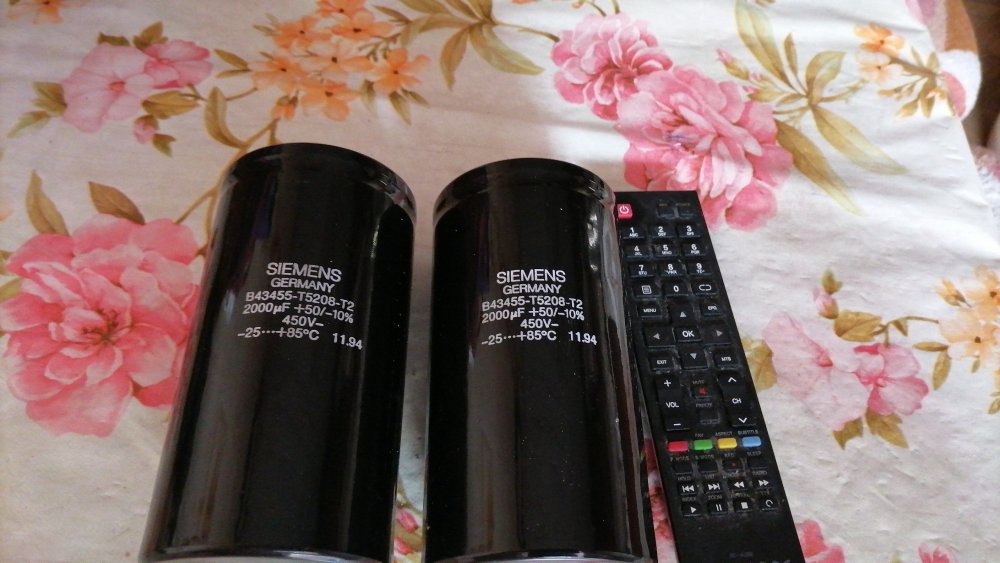

Например электролиты 2000мкф*450в по 1200р/шт.(пульт не продается!).


  • Like (+1) 1
  • 2 months later...
ВКН Local

ВКН

Posted
  • Author
Posted

Пара дросселей 5к₽.

Вариантов ток/индуктивность/сопротивление - много.  Цены обсуждаемы.

Межкаскадники, выходники, силовые....


  • 2 months later...
  • 2 weeks later...
ВКН Local

ВКН

Posted
  • Author
Posted

Пара дросселей.  150 ом постоянке. Габарит Е96*32мм. Возможна заливка в колпаки. 5к₽.

60ма = 20гн

70ма = 19гн

80ма =17,3 (расчет на это значение)

90ма =16гн

100ма = 14гн.


  • 2 months later...
ВКН Local

ВКН

Posted
  • Author
Posted

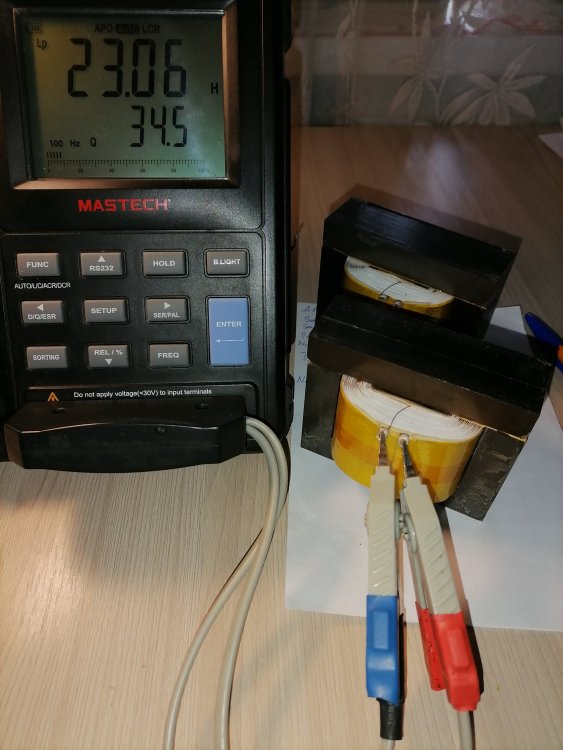

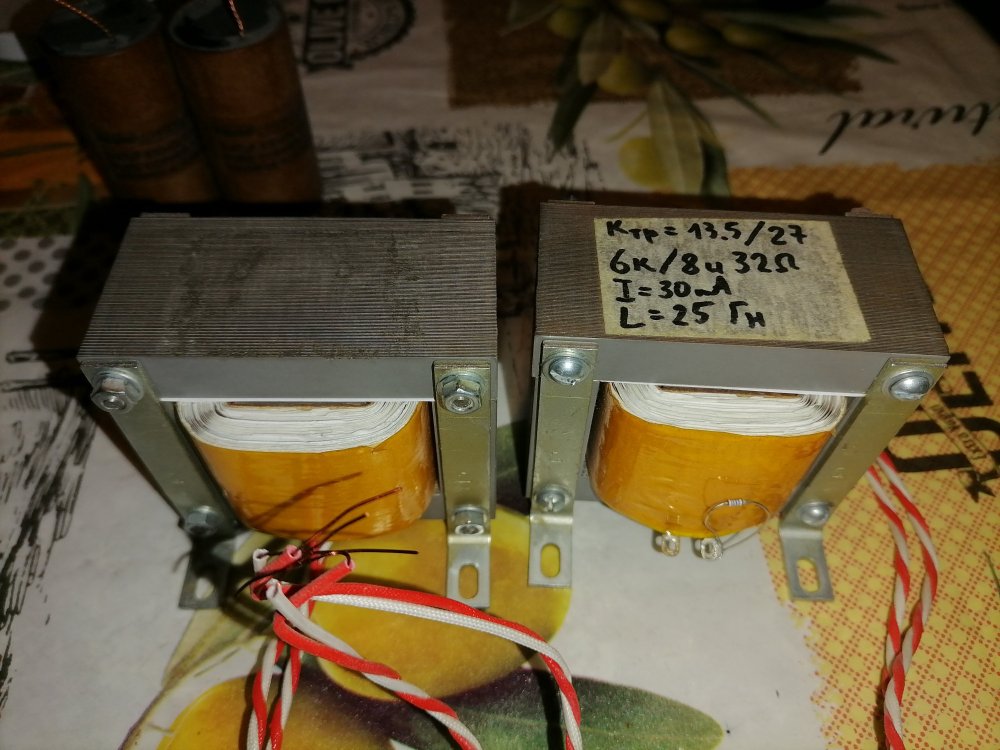

Парочка выходных трансиков. 6к/8 или 32ом. Железо М6 Е75. Ток до 30ма. Индуктивность первички 25Гн. Сопротивление первички постоянному току 280 ом. 12к₽.


  • 5 months later...
ВКН Local

ВКН

Posted
  • Author
Posted

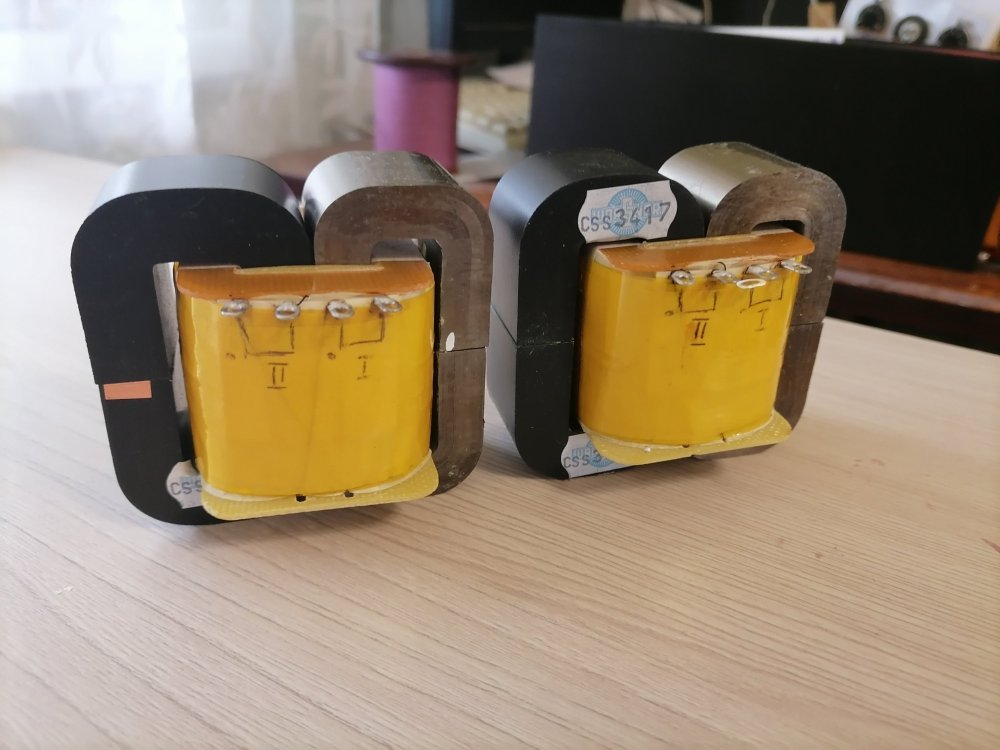

Пара межкаскадников 5к/5к. Ток подмагничивания до 35ма. Первичка 120 ом постоянному току. 20гн. Вторичка 240 ом постоянному току. Железо  SE84a+Am20. 25к₽.


  • 3 months later...
  • 3 weeks later...
  • 4 months later...
ВКН Local

ВКН

Posted
  • Author
Posted
15 минут назад, volli сказал:

Какой ток первички допустим?

100 ом постоянному току каждая полувторичка. Расчитаны на 50ма, но думаю и 70ма без проблем!

ВКН Local

ВКН

Posted
  • Author
Posted
5 минут назад, Константин сказал:

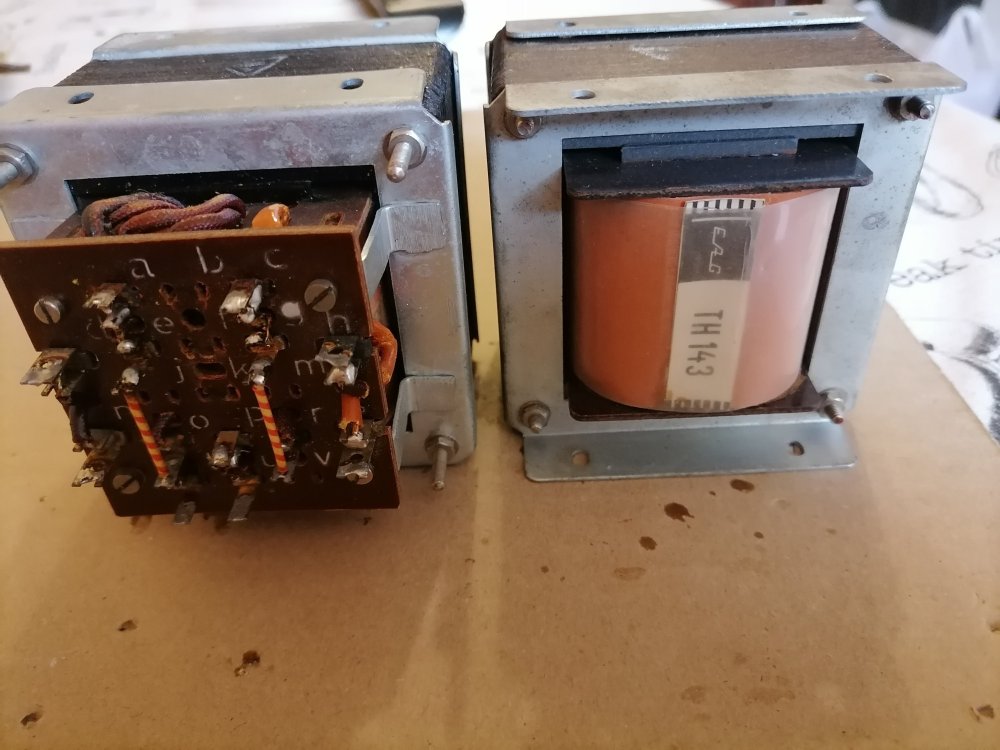

Константин, EAG TH-143, что по вторичке, ну и по габаритам, не нашел.

Железо М74. Набор 40мм. Мне гораздо перспективнее их разобрать для донорского железа.

  • Like (+1) 1
  • 1 month later...
ВКН Local

ВКН

Posted
  • Author
Posted

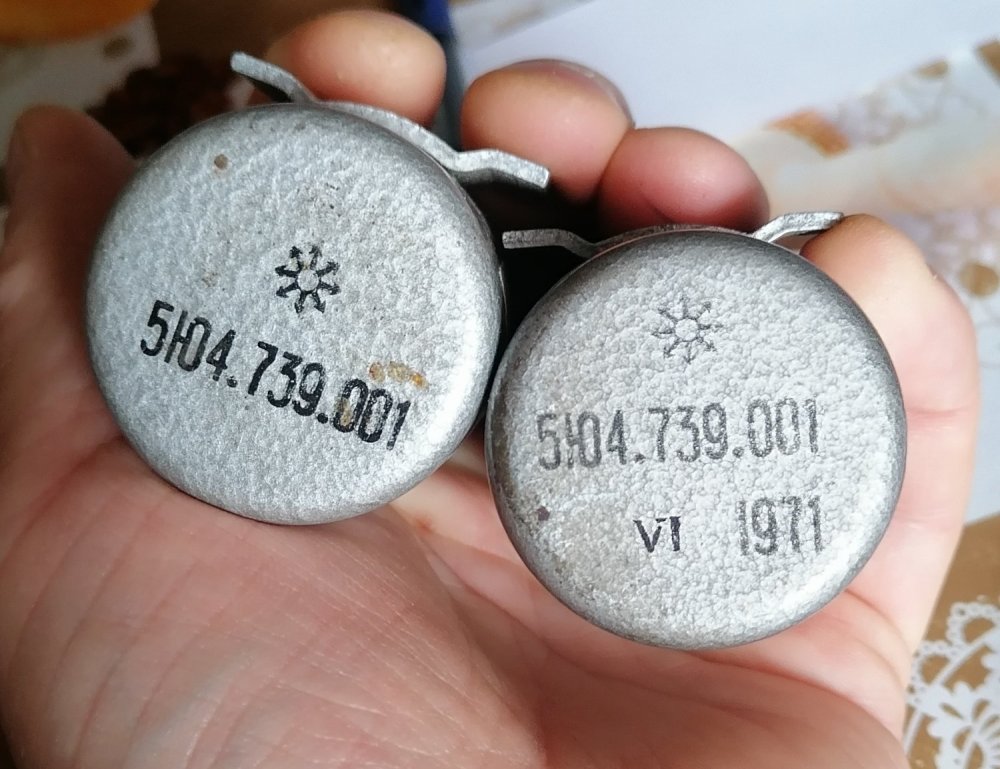

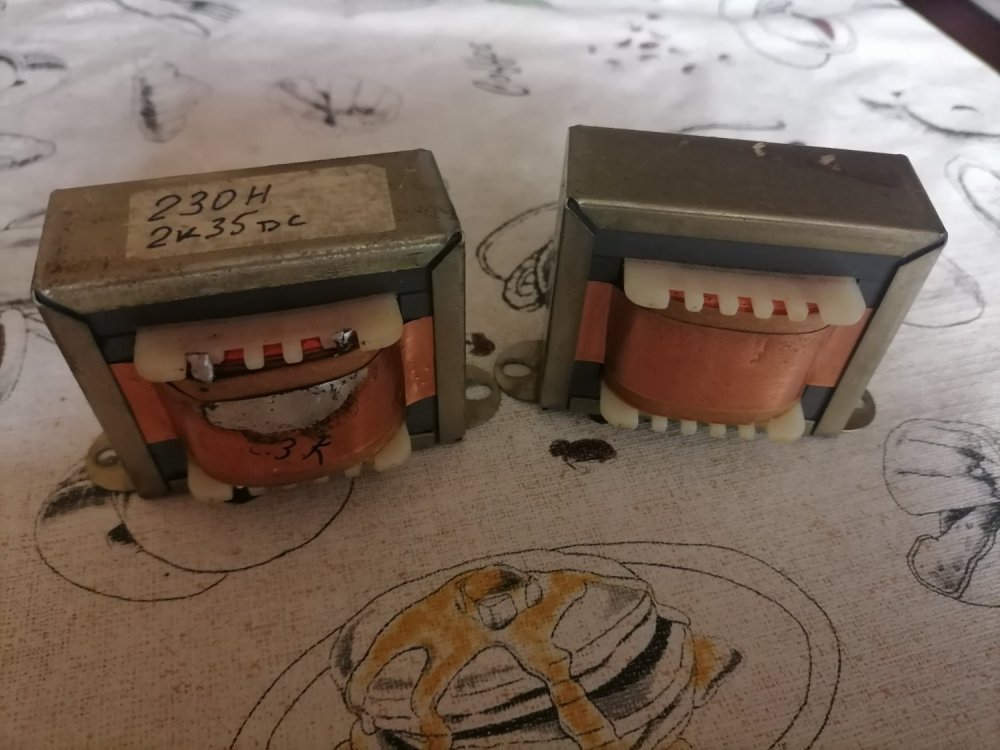

Обнаружил пару дросселей, заводское изготовление. Индуктивность 230Гн, 2350 ом постоянному току. Ток подмагничивания неизвестен. Магнитопровод Е66, набор 25мм.

5000р/пара.


  • 5 months later...
ВКН Local

ВКН

Posted
  • Author
Posted

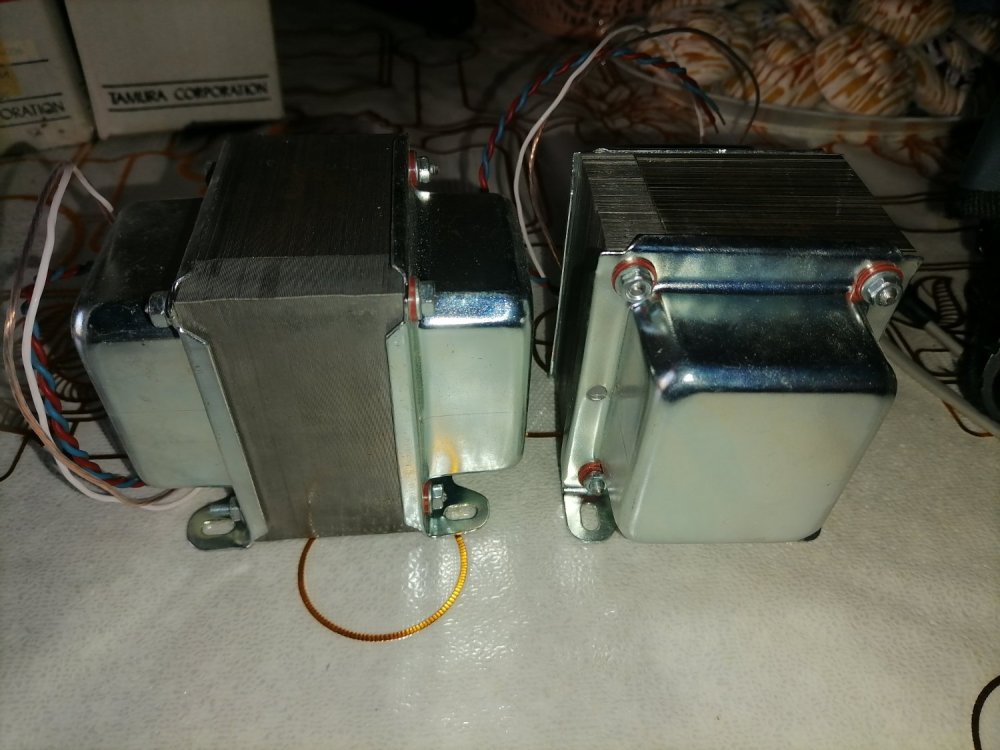

Пара выходников 7к/8ом. 50ма.

L= 36Гн. 375 ом постоянному току. Планировались под пентоды типа EL11, AL4, 6F6 и т. п.

Железо М6 габарит Е84 набор 45мм. Прошу 18к₽.


  • 1 year later...
ВКН Local

ВКН

Posted
  • Author
Posted

Дроссели.

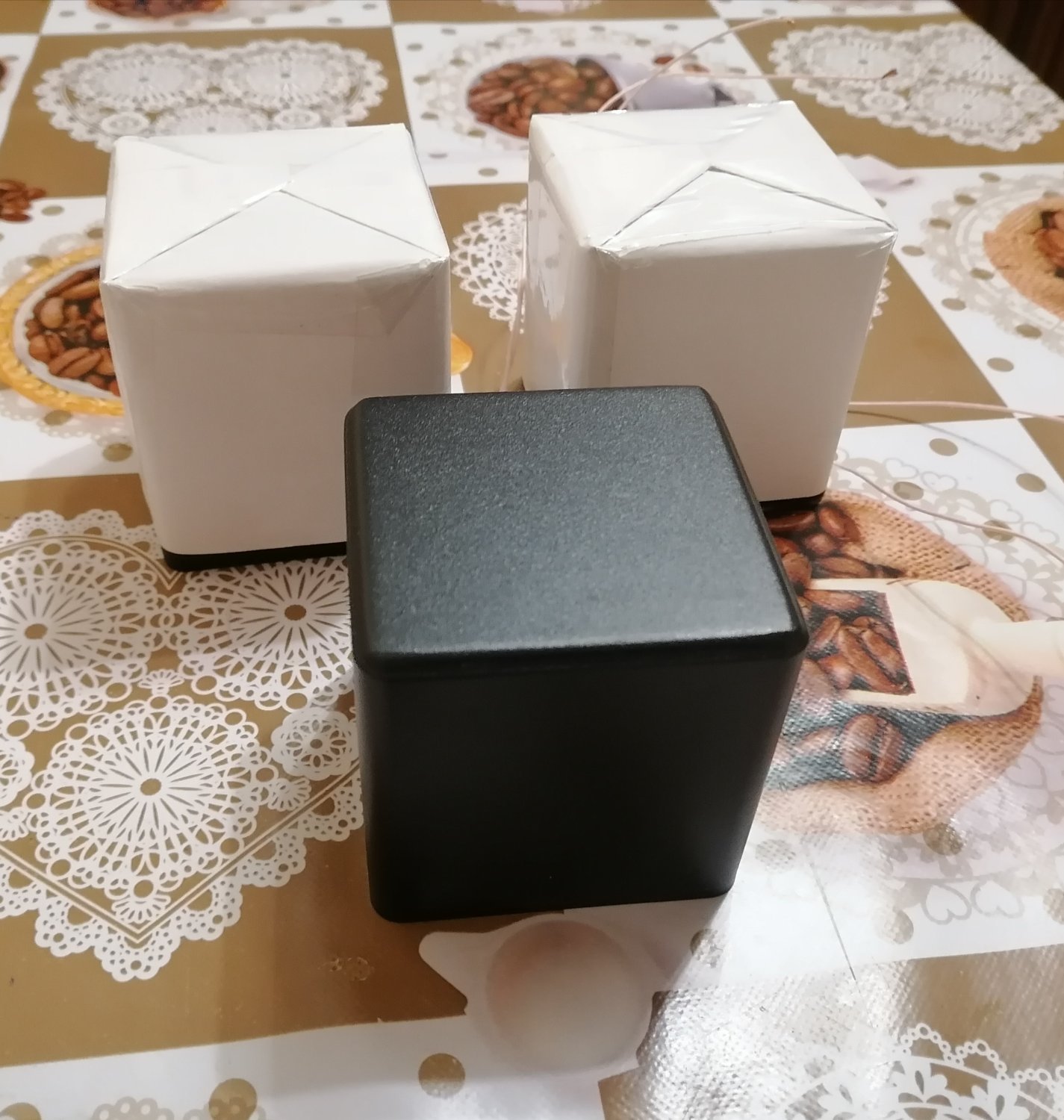

6,5гн / 100ма / 80 ом постоянному току.  2шт. Залиты в колпаки 67*67 высота 70мм от АстраАудио. 5000р/пара.

Одинокий 8гн/80ма/95 ом постоянному току. В таком же колпаке. 2500р.

И также есть варианты в этом габарите.


  • 1 month later...
  • 2 weeks later...
ВКН Local

ВКН

Posted
  • Author
Posted

Пара выходничков для SE ГИ-3. 15к/8ом.  Имено на них макетировался проект описАнный на форуме.

Железо ШЛМ21*32.  Первичка 60гн/500ом постоянному току/30ма.

8000р/пара. Могу залить компаундом в колпаки (+2000р).




ВКН Local

ВКН

Posted
  • Author
Posted

Салют! А поконкретнее можно описАть ТЗ?

Именно таких 2:1 нет. Но есть другие варианты:

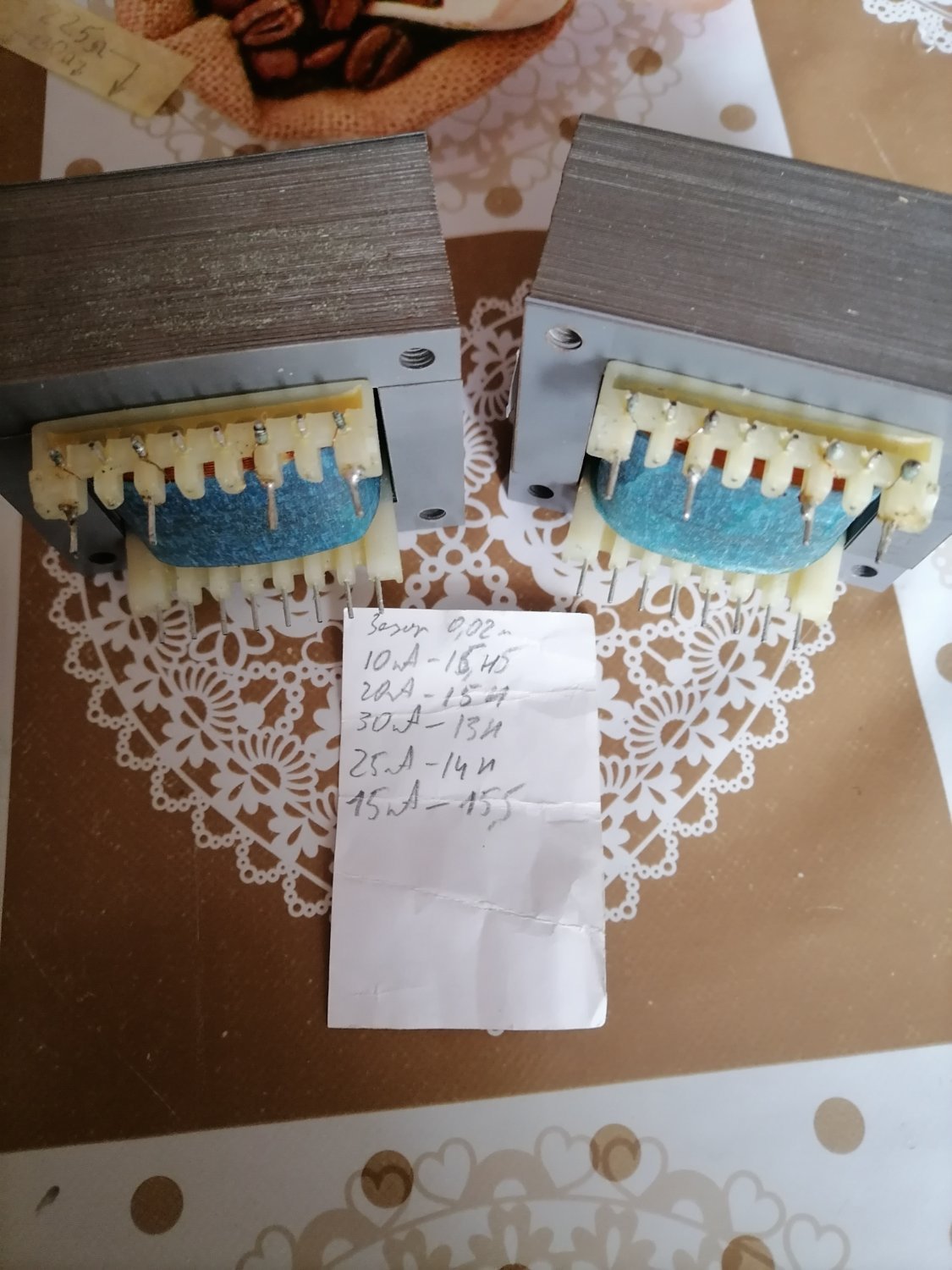

1. Е66 (30мм набор). Первичка 230 ом, вторичка 130 ом постоянному току. Индуктивность от тока подмагничивания - на фото.

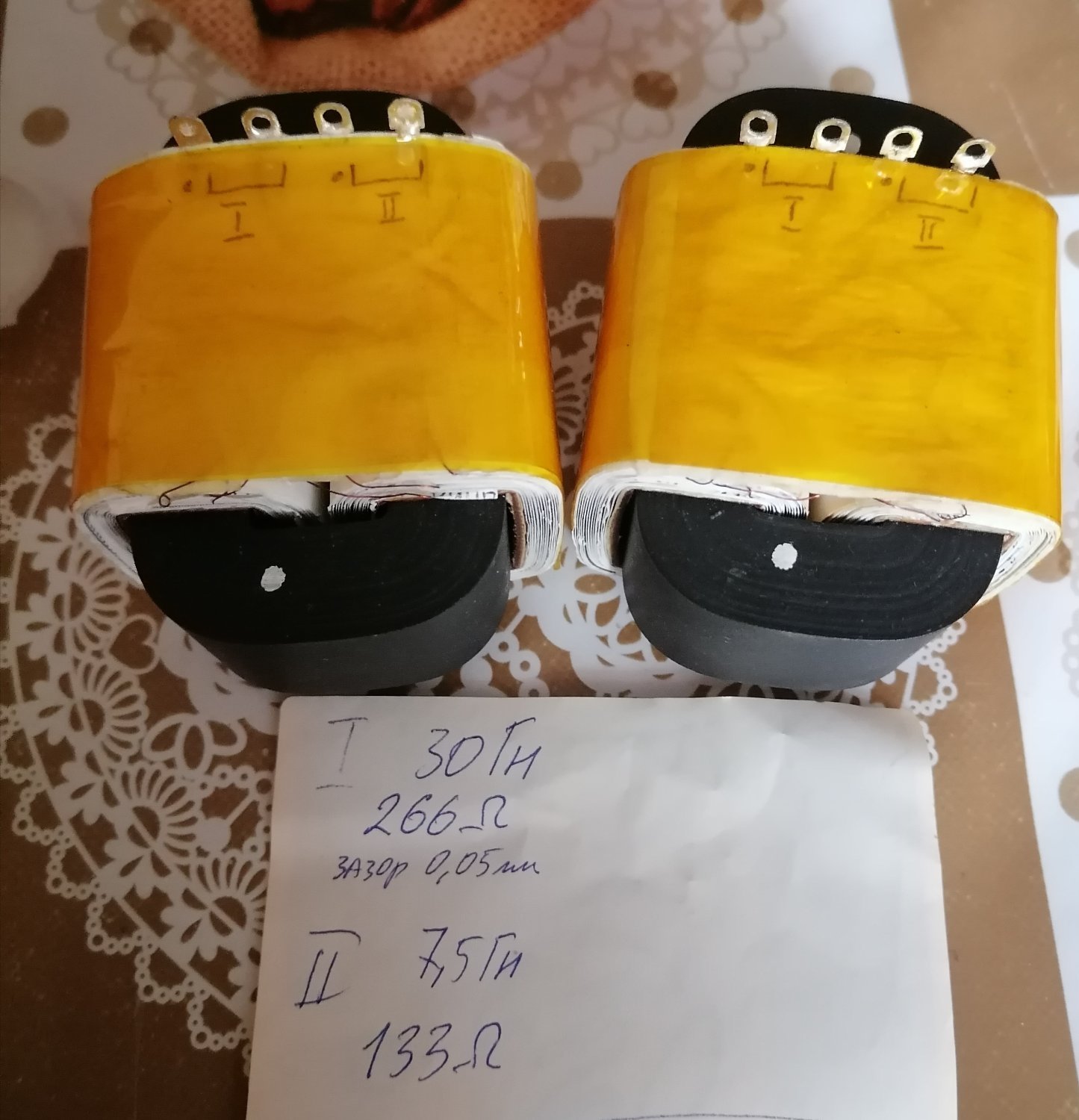

2. SE84a.  Параметры на фото. Серийный Next-овский.

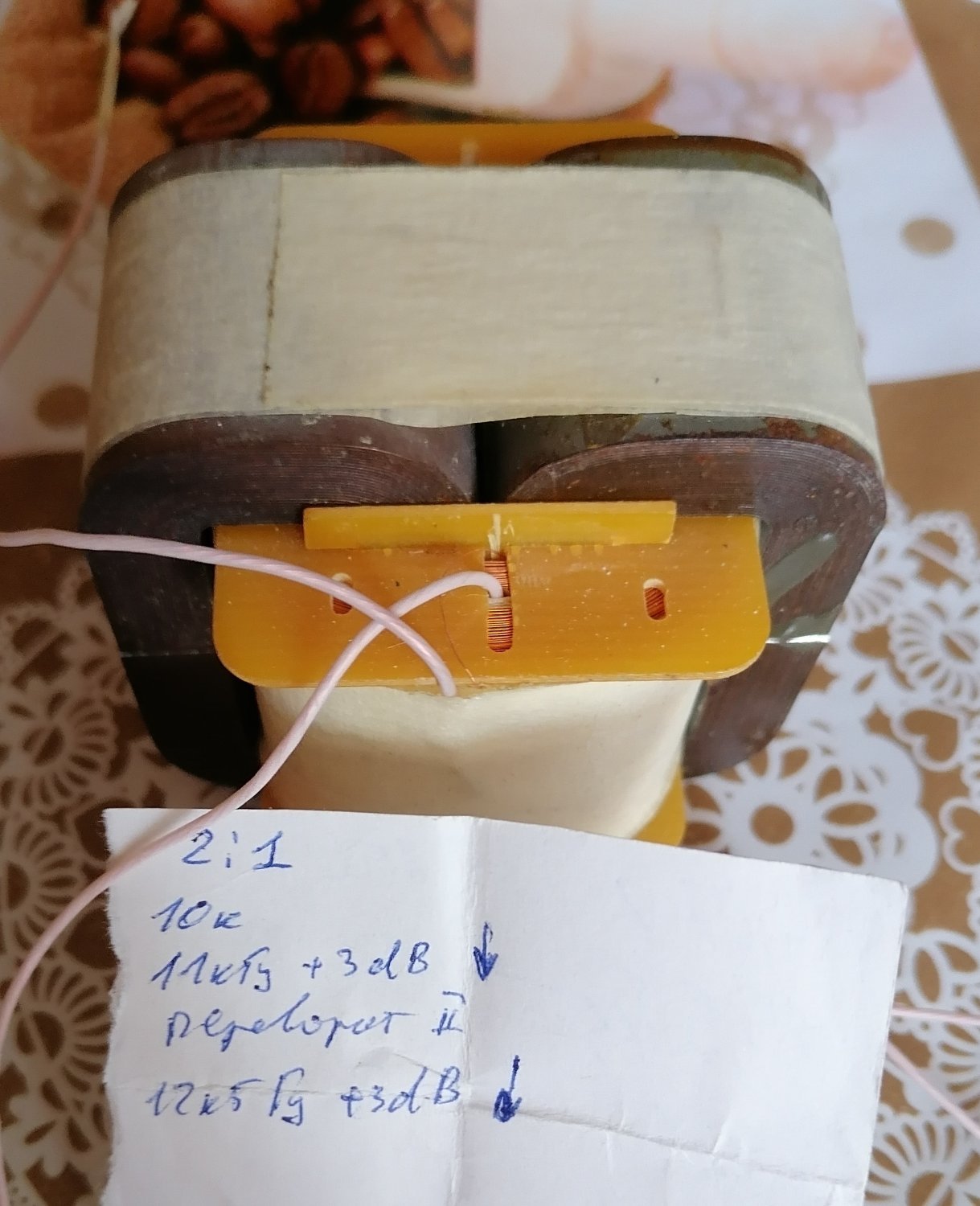

3. Экспериментальная пара. Мотал повышающие 1:2 для узкополосного УНЧ.  Получил 15гц - 13кГц (-3дб). А вот понижающий резонирует.

4. Еще нашел такие на ШЛМ21*32,  3:1. Но они уже залиты в колпаки от АстраАудио 75*75-80 высотой. Фото актуально?






johnson1496 Master

johnson1496

Posted
Posted

ТЗ: Пара межкаскадников для  ГИ-3. с выходной лампой не определился: либо 211, либо УО186 (фигассе заявочки, но при питании вольт 600 должно получиться для обеих ламп).  Получается на вторичке должно быть до 100 В амплитудного. Ток подмагничивания получается до 25...30мА при выходном сопротивлении каскада около 2 кОм при Ктр=2:1

Не тороплюсь, оплачу сразу.

ВКН Local

ВКН

Posted
  • Author
Posted

УО186 - понятно. Там даже 1:1 прокатит.

А вот 211 очень любопытно! Какой  импеданс ее сеточной цепи при переходе в класс А2?  А выходное сопротивление каскада на ГИ-3 с трансформатором 2:1  примерно 2кОм. Нестыковочка.... Предлагаю  обсудить драйвер в соответствующей теме.

ВКН Local

ВКН

Posted
  • Author
Posted

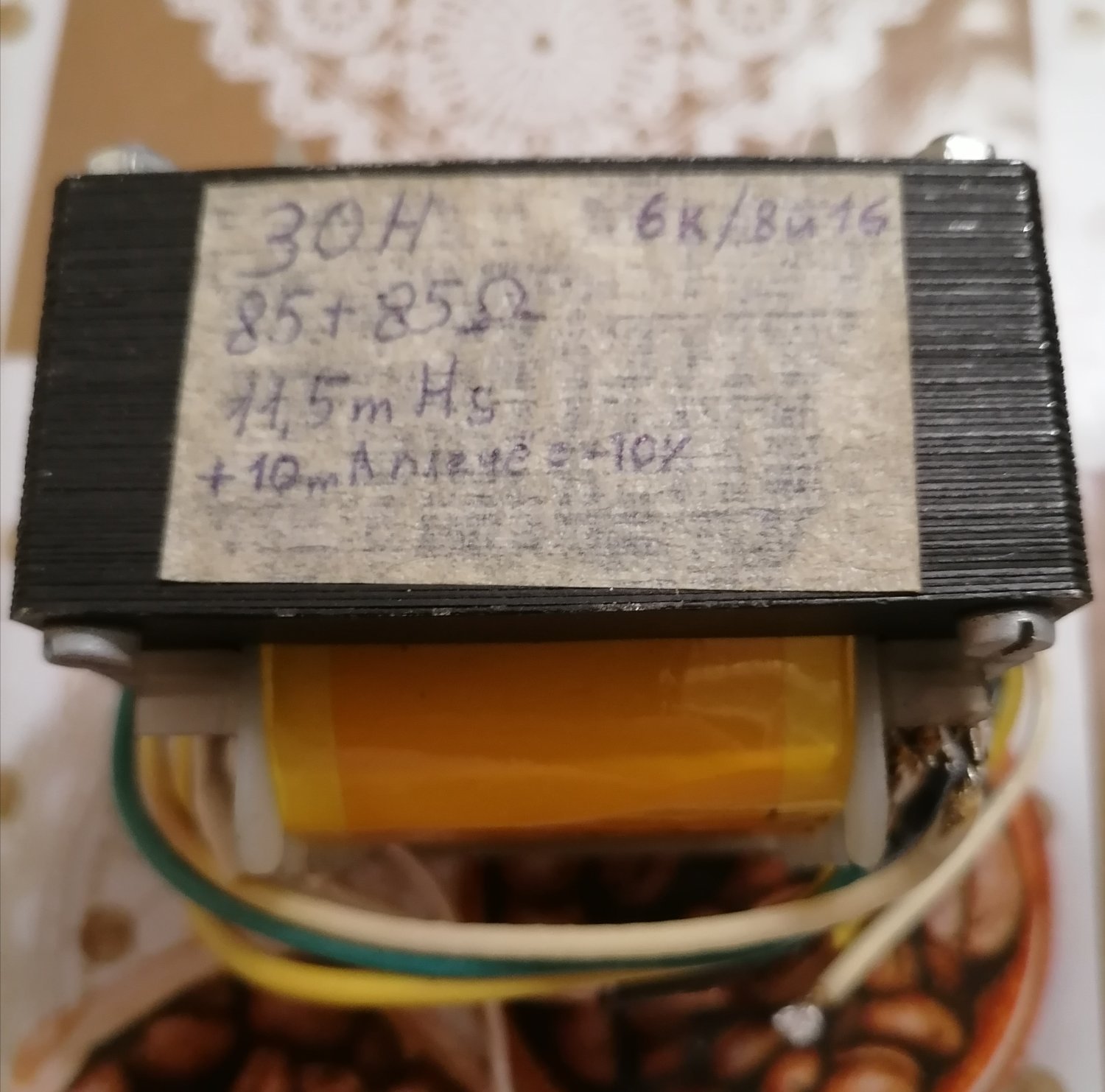

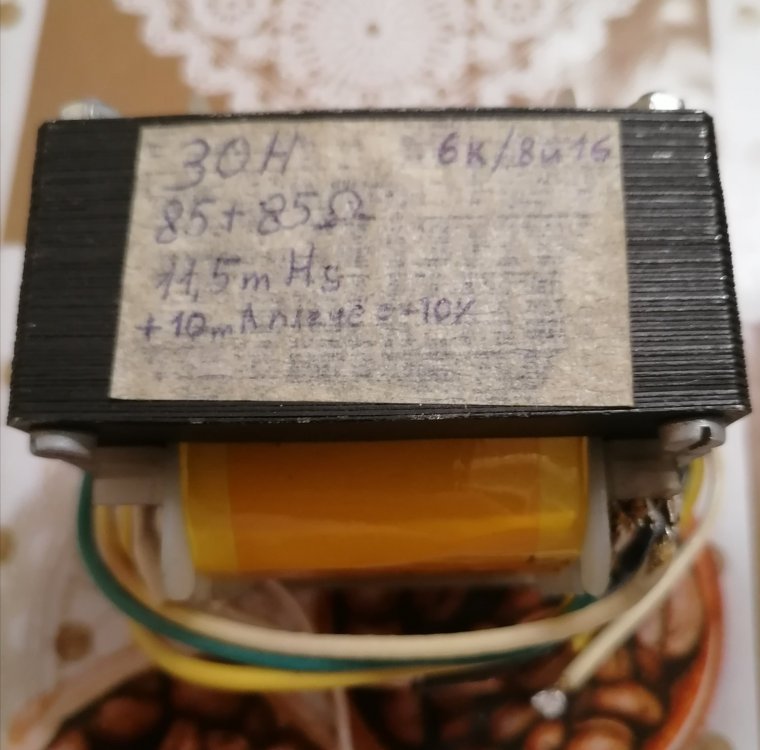

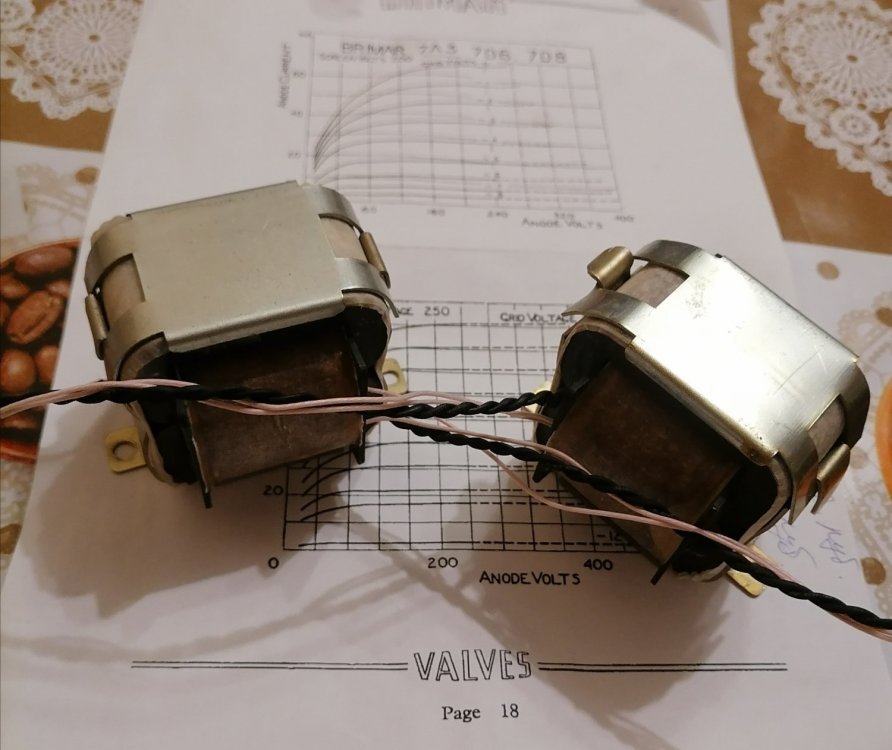

Пара выходничков 6к/8 и 16 ом. Железо немецкое М74. Допустим перекос токов плеч до 10ма (падение индуктивности с 30гн до 27гн). Прошу 14.000р.
