Всем знатокам добрый день,

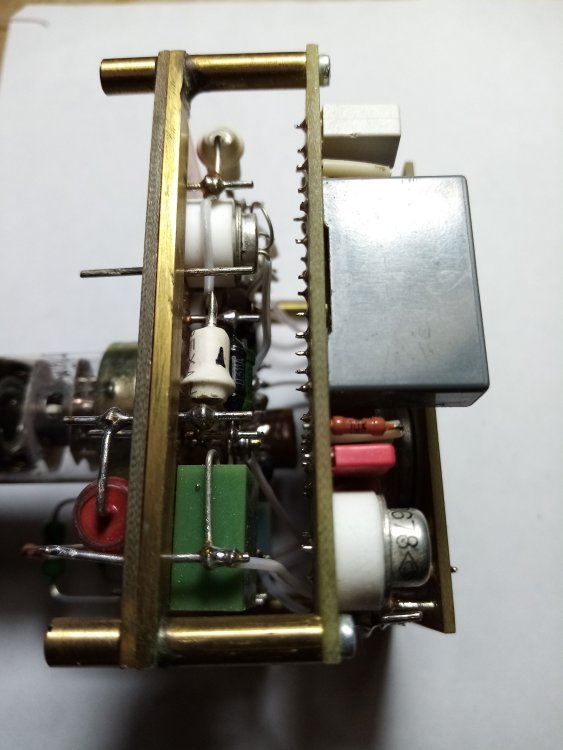

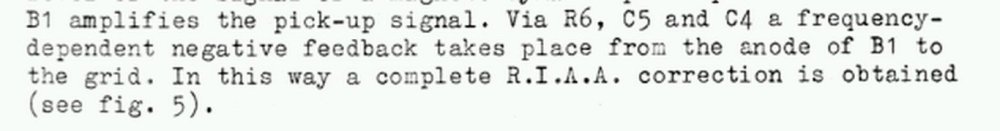

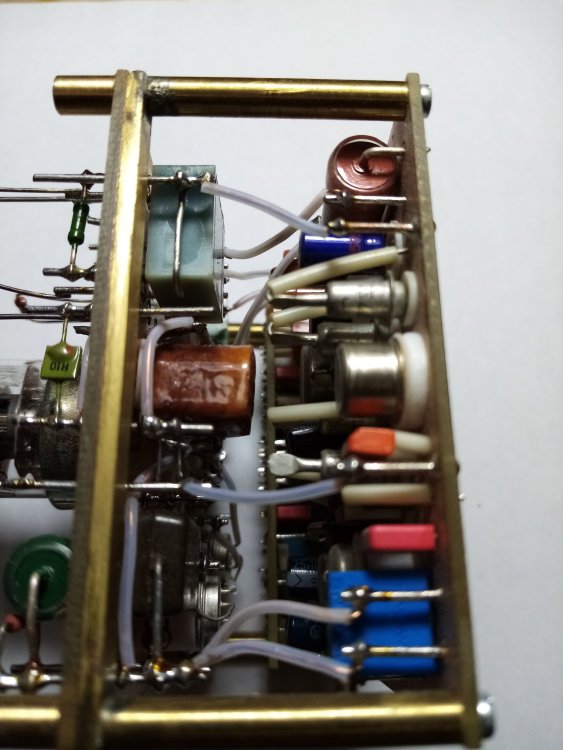

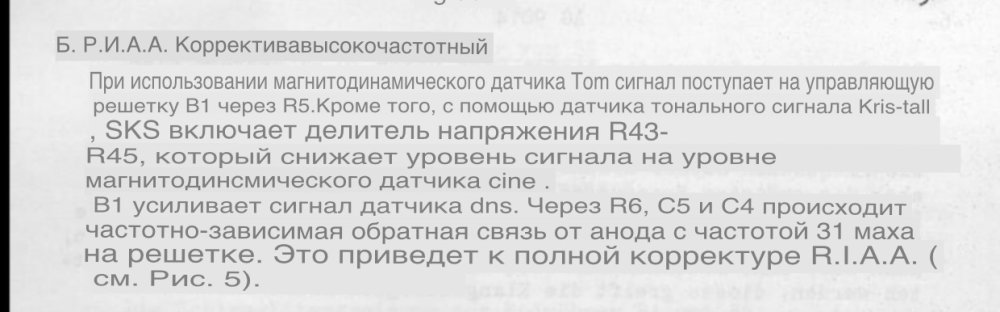

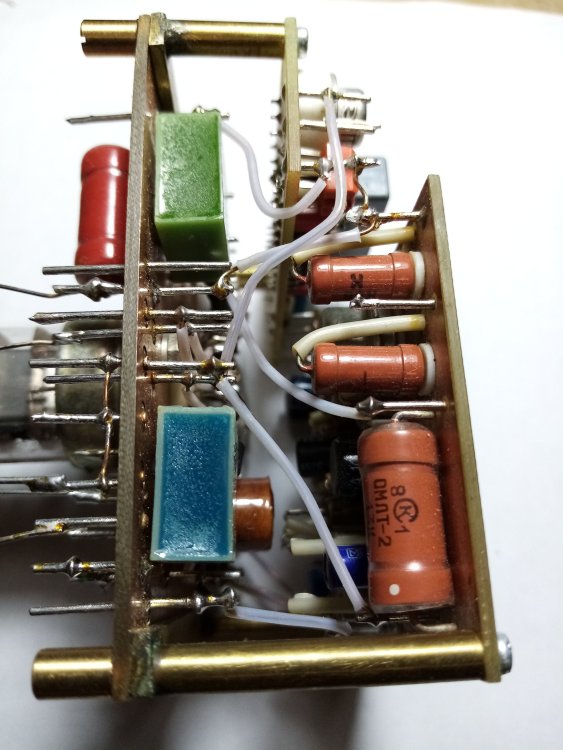

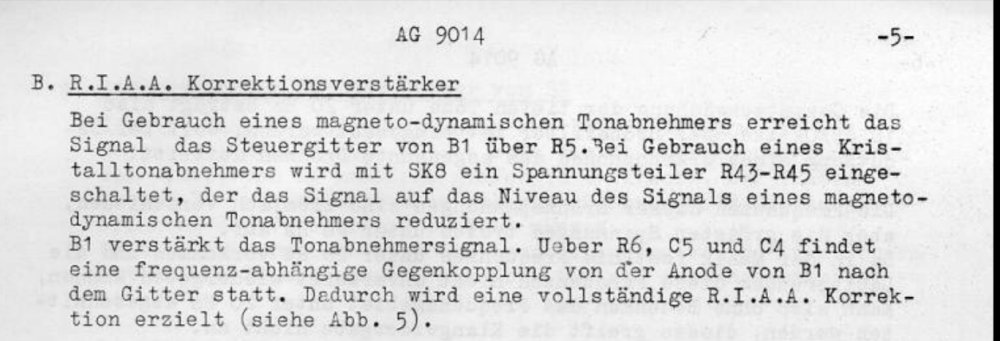

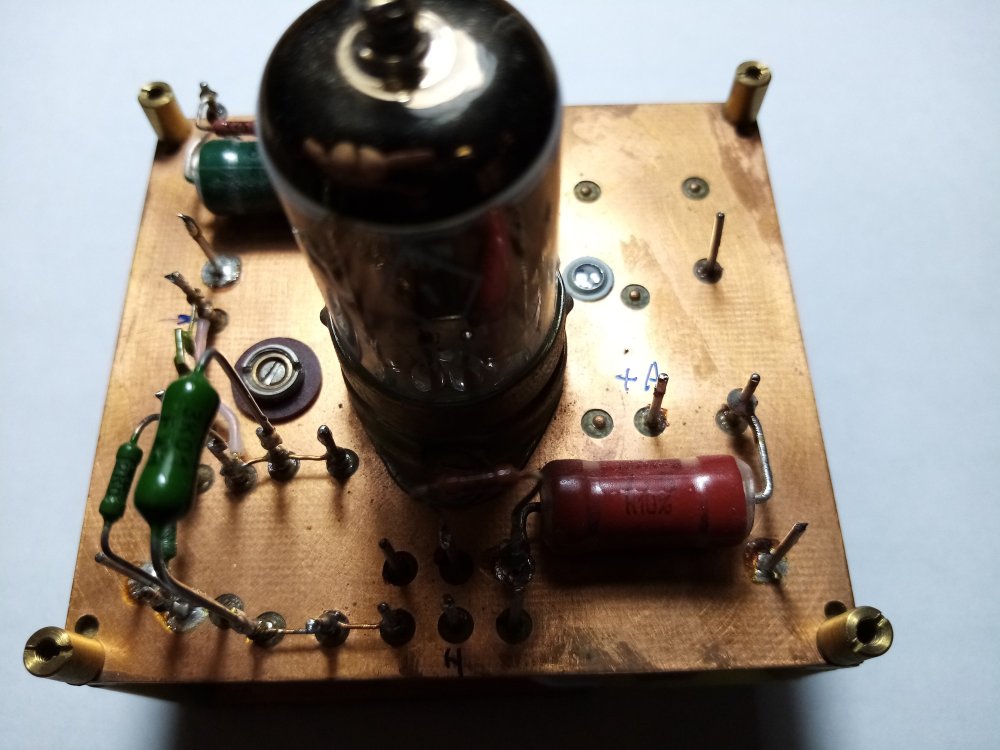

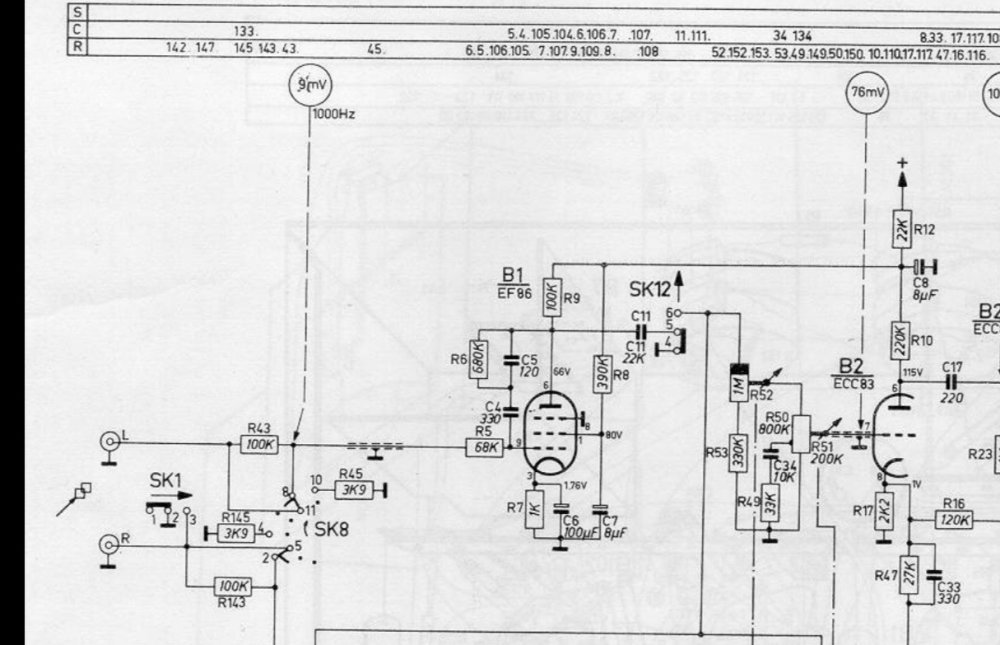

пятьдесят лет назад держал в руках паяльник, и делал какие то поделки на лампах, сейчас на пенсии, надо себя занять. Знания скудные, но какие то есть). Вернулся к винилу. Есть Philips AG9014 OTL. Есть к вам два вопроса. Почему коррекция используемая Филипсом не распространена ( см. Приложение), ведь они огромнейший гигант, и думали, что делали. Также прикладываю яндекс перевод из сервисного руководства, как эта схема коррекции работает.  По руководству надо подать 9mV  для отдачи в 20 ватт. Достаточно ли 3,5 mV что бы играло?



  • Like (+1) 1
Posted

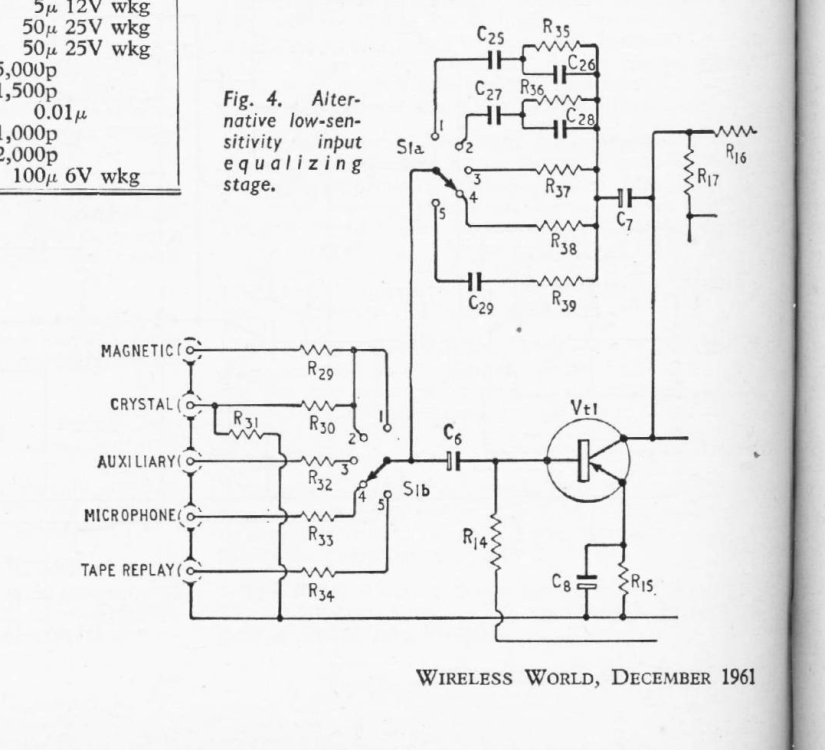

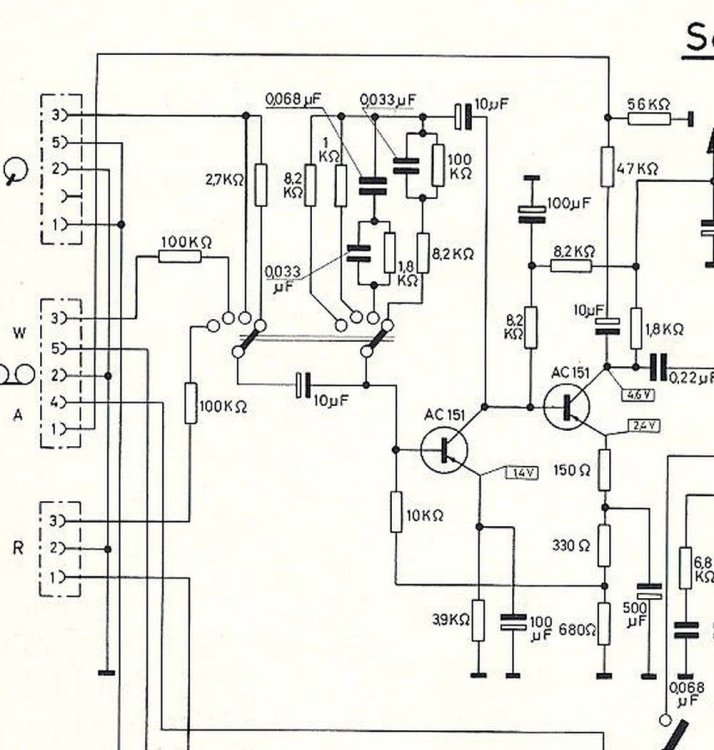

Схема коррекции в анодной цепи ( или  в коллекторной - у транзисторных устройств ) применялась в 60-х годах не только Филипсом . Например Дюал применял такую коррекцию ( в корректорах усилителей CV-2 и CV-3 ) . Да и другие фирмы применяли - например у Грюндиг был корректор MV-2 - на одном транзисторе - там тоже была цепь коррекции между базой и коллектором . В 1961 году был транзисторный корректор J. Dinsdale - с таким же построением цепи коррекции .....

Posted
19 минут назад, vs music сказал:

Схема коррекции в анодной цепи

В данном случае использована упрощенная цепочка активной коррекции через отрицательную обратную связь.

То, что повсеместно называется "коррекцией в анодной цепи" - это лишь одна из разновидностей сосредоточенной пассивной RIAA  коррекции, с тем же успехом можно "стандартную" цепочку RIAA (резистор - конденсатор+конденсатор-с-резистором) подключать не к "земле" а к "анодному напряжению", так как по переменному току обе шины находятся практически в КЗ через конденсатор довольно большой ёмкости :smile-11:




Posted
6 минут назад, VladimirV сказал:

В данном случае использована упрощенная цепочка активной коррекции через отрицательную обратную связь.

Я и имел в виду именно такой тип анодной коррекции - как показано  у автора темы . И транзисторные устройства , которые я упомянул - имели точно такое же построение коррекции - между базой и коллектором .



Снимок экрана (1429).png

  • Like (+1) 1
Posted
4 минуты назад, BAA сказал:

Суровые парни, на одном каскаде. Экономика должна быть экономной

В те годы некоторые транзюки аж по 5 доллАров были :smile-59:

Posted
28 минут назад, vs music сказал:

именно такой тип анодной коррекции

Сеточной, коллекторной, базовой, затворной, стоковой...
Какая разница, куда и откуда заводится сигнал ОС, это в любом случае активная коррекция через частотно-зависимую обратную связь
:smile-09:

Posted
3 часа назад, BAA сказал:

Запостите оригинал, пожалуйста, до перевода. С ЮР согласен.




Posted
2 часа назад, юрий робертович сказал:

Спаяйте лучше корректор Александра Бокарёва, он лучше. А там еще и по уровню, и по вых. сопротивлению приводить

О одном городе есть по схеме Прибоя- Люксмана ( без МС тр-в), в другом просто хочу использовать Филипс с вертушкой Dual 1219. Плюс старые мои мелодиевские пластинки. Вот вопрос , хватил ли  шумико  Пёрл выхода в 3, 5 мВ?

Posted
2 минуты назад, Sergei сказал:

хватит ли

Работать будет. Чуть тише, чуть с худшим соотношением сигнал/шум, но работать будет.

Posted
1 час назад, VladimirV сказал:

В данном случае использована упрощенная цепочка активной коррекции через отрицательную обратную связь.

Так Упрощенная что означает, ухудшение качества или разумная достаточность , которая даёт такой же результат?

Posted
Только что, Stan Marsh сказал:

Работать будет. Чуть тише, чуть с худшим соотношением сигнал/шум, но работать будет.

Спасибо, это главное в этой системе, просто вернуть эмоции прошлого, качество в другой системе, смеси лампы и класса D)

Posted
7 минут назад, Sergei сказал:

Так Упрощенная что означает, ухудшение качества или разумная достаточность , которая даёт такой же результат?

Тут особо говорить даже не о чем, обычная конструкция системы "я тебя слепила из того, что было"
Сигнальная сетка висит в воздухе, подразумевается, что лампа входит в паспортный режим только при подключении ММ головки, только через её активное сопротивление,  или при переключении в режим съема с пьезоголовки через делитель, соответственно входное сопротивление ещё даже не то чтобы нормированные заветные 47k, а тоже по сути - частотнозависимое.



  • Like (+1) 1
Posted
1 час назад, BAA сказал:

Суровые парни, на одном каскаде. Экономика должна быть экономной.

А разве это не главная задача инженера сделать вещь используя минимальный набор деталей, инструмента и тому подобное.

Posted
1 минуту назад, VladimirV сказал:

Тут особо говорить даже не о чем, обычная конструкция системы "я тебя слепила из того, что было"
Сигнальная сетка висит в воздухе, подразумевается, что лампа входит в паспортный режим только при подключении ММ головки, только через её активное сопротивление,  или при переключении в режим съема с пьезоголовки через делитель.
Если Вы вдруг решите повторять - не забудьте, что сопротивление следующего каскада должно быть выше мегаома.

Нет, не повторять, поженить Мой Филипс с моим же Dual 1219. А вопрос по коррекции стал из любопытства, долго выбирал самоделку, остановился на Прибое 101

Posted

А насчёт мифических "инженеров большой уважаемой фирмы" - так откровенных косяков и ляпов полным-полно у каждой "уважаемой фирмы".

И  любой инженер-разработчик ширпотреба в первую очередь всегда был зажат в рамках складских остатков и экономической политики предприятия.

А что значит "хватит выхода"?   Ну будет аппарат выдавать не 20 ватт, а 10, а относительный уровень шума станет децибела на 3 хуже, так он и так уже обязан шуметь намного сильнее, чем в те счастливые времена выхода с завода.

По усилителю в целом - подключаете его к оригинальным 800-омным колонкам?


Posted
25 minutes ago, Sergei said:

не главная задача инженера

Нет! Отрезать все хорошее, чтоб получилось лишь бы работало, инженера заставляют.
Ненавижу из гуано делать. В начале 80-х наелся. Хватит.

Posted

По основной теме вопроса - для современных головок я бы всё же запаял прямо на гнездо (параллельно входу) резистор в 47 ... 51к
Да и первая сетка так уже по феншую будет к нулевому потенциалу подтянута

Posted

Ради погружения в молодость устраивать кастрацию звука? Не имеет смысла.

А теперь с цифрами, а не с эмоциями.
Глубина RIAA-коррекции 40 дБ. Для более-менее соблюдения кривой АЧХ по этой коррекции запас по коэффициенту передачи сигнала исходной схемы ну хотя бы 20 дБ нужен, отсюда 60 дБ=1000 раз от одного каскада на лампе?! Не, ну можно взять пентод с большой крутизной, впаять ему в анод сотни кОм, дать питание киловольт и надеяться, что не ..., т. е. не получится плохо всему и всем окружающим, так тут другая проблема - от полосы ничего не останется, а для соблюдения той же самой искомой кривой исходная схема без коррекции должна иметь полосу 60-70 кГц...

  • Like (+1) 1
