SE на 6Н7С

Katharina Richter
 Share

Recommended Posts

Katharina Richter Proficient

Katharina Richter

Posted
Posted

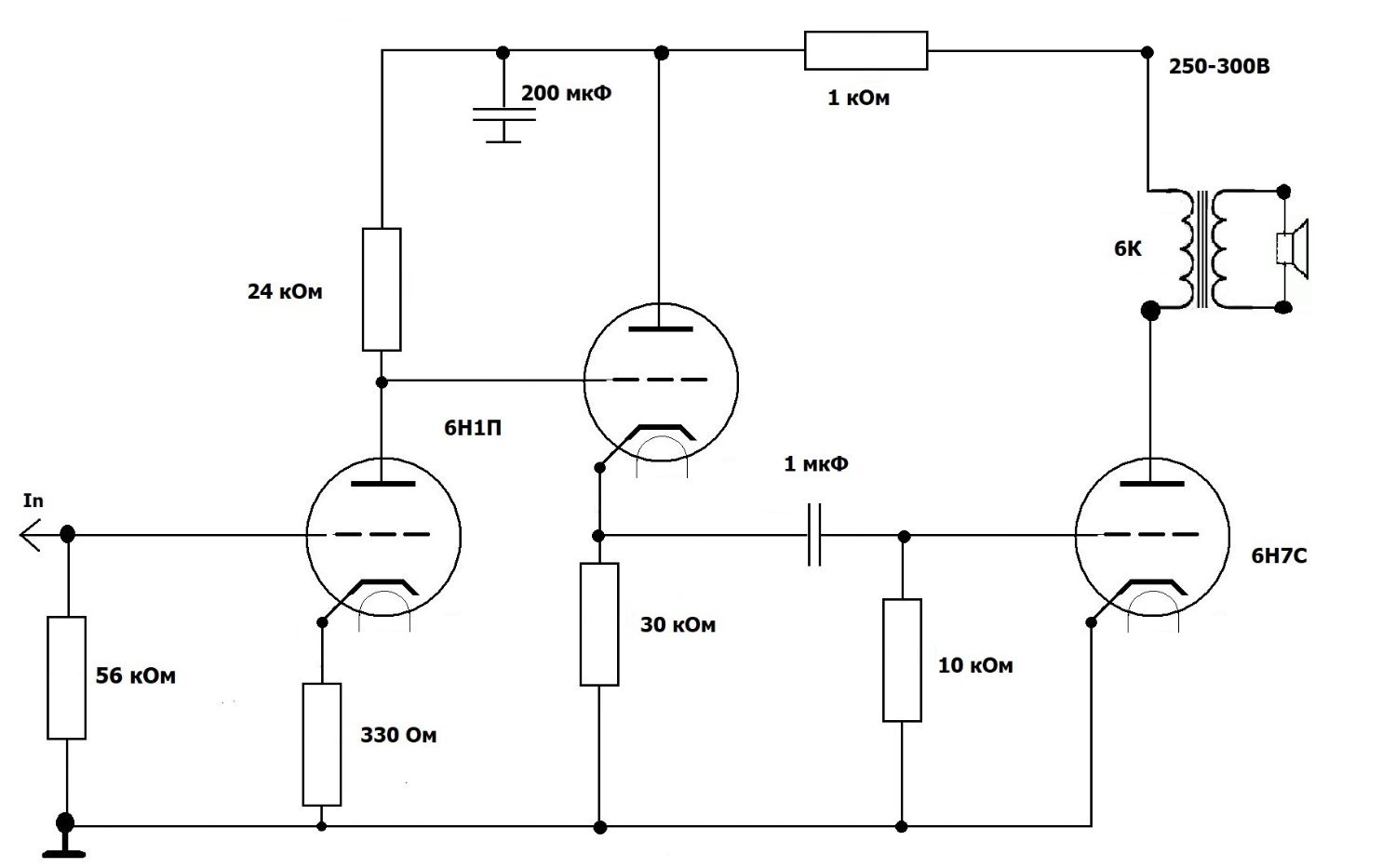

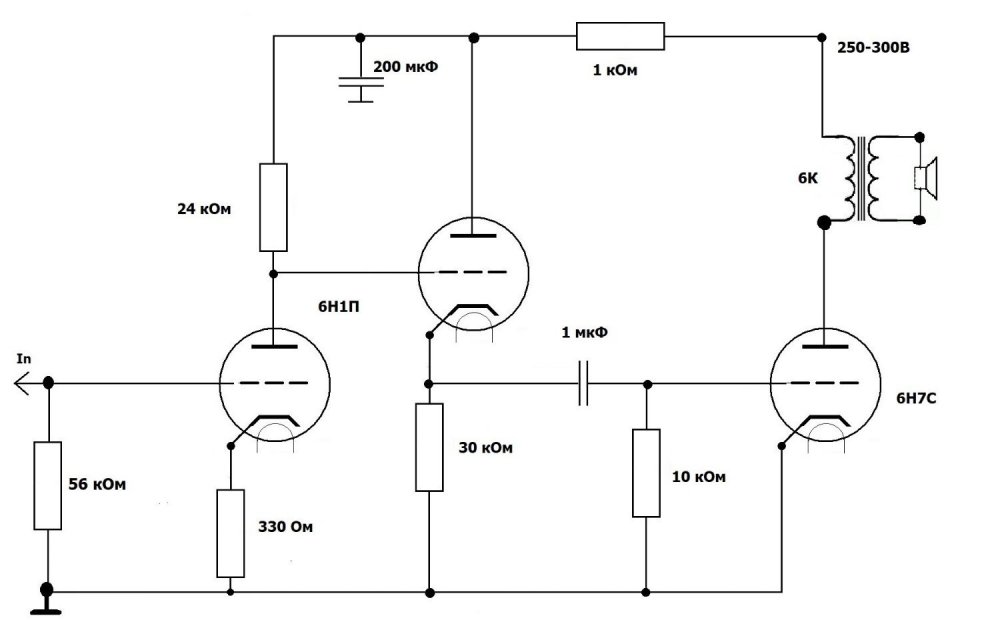

С нулевым смещением 6н7с... Жизнеспособна ли идея? Что тут можно доработать? Может RC цепь между КП и 6н7с нужно изменить в номиналах? Не будет ли эффекта сеточного смещения? Пока возможности вручную собрать нет времени, хоть заранее улучшить идею можно.


  • Replies 59
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Katharina Richter
Katharina Richter

Всё, что я делала до этого на лампах, было с умом и удачно. Так что не надо тут

Stan Marsh
Stan Marsh

Патентовать немедленно.

Stan Marsh
Stan Marsh

Вам дали совет, вы его игнорируете. Не то что лиру, вам чехол от барабана боязно доверить: вы и его используете как-нибудь не по назначению.

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Межкаскадный конденсатор и резистор утечки - в печку, режим подобрать так, чтоб на сетке 6Н7С был ноль.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
4 минуты назад, Stan Marsh сказал:

, режим подобрать так, чтоб на сетке 6Н7С был ноль

Это резистор в катод 6н7с? Вот как раз то идея в том числе, что и катод 6н7с на земле сидит. На выходе КП больше 100В же. Это какой же огромной величины смещение придётся на 6н7с подавать то? И каким образом?

4 минуты назад, Stan Marsh сказал:

Межкаскадный конденсатор и резистор утечки

А какой вред они несут? Собственно за этим у меня и вопрос. Я видела точно такие же схемы, где в катоде 6н7с резистор под 100Ом, то есть несколько вольт отрицательного смещения. А на входе от КП RC цепь. Так ничего критичного, получается?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, Katharina Richter сказал:

Это резистор в катод 6н7с?

Нет. Катод на землю, сетку 6Н7С к катоду повторителя, иначе зачем он нужен. Двухполяркой, кстати, легко добиться нужного.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
59 минут назад, Stan Marsh сказал:

Нет. Катод на землю, сетку 6Н7С к катоду повторителя

А изначальный мой вариант чем плох? Объясните

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Как думаете, что произойдёт, если на сетку придёт плюс сигнала? Ток сетки вырастет с микроампер до миллиампер. Гальваносвязанный повторитель с хорошим током переварит это с достоинством, а вот ваша цепочка этому может помешать.

ВКН Local

ВКН

Posted
Posted

Ну, если цель - детектирование одной полуволны, то почему бы и нет.

Взглянуть бы на линию нагрузки на ВАХ. Но это я придираюсь, конечно схема - важнее.

Константин Proficient

Константин

Posted
Posted
19 часов назад, Katharina Richter сказал:

Жизнеспособна ли идея?

С гальваникой и двойным питанием работать, конечно будет. Драйвером лучше 6н6п. И что там с твз, уже есть готовый?

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
1 час назад, Константин сказал:

гальваникой и двойным питанием

Я это не умею. Нет такого трансформатора.

6 часов назад, Stan Marsh сказал:

Ток сетки вырастет с микроампер до миллиампер. Гальваносвязанный повторитель с хорошим током переварит это с достоинством, а вот ваша цепочка этому может помешать.

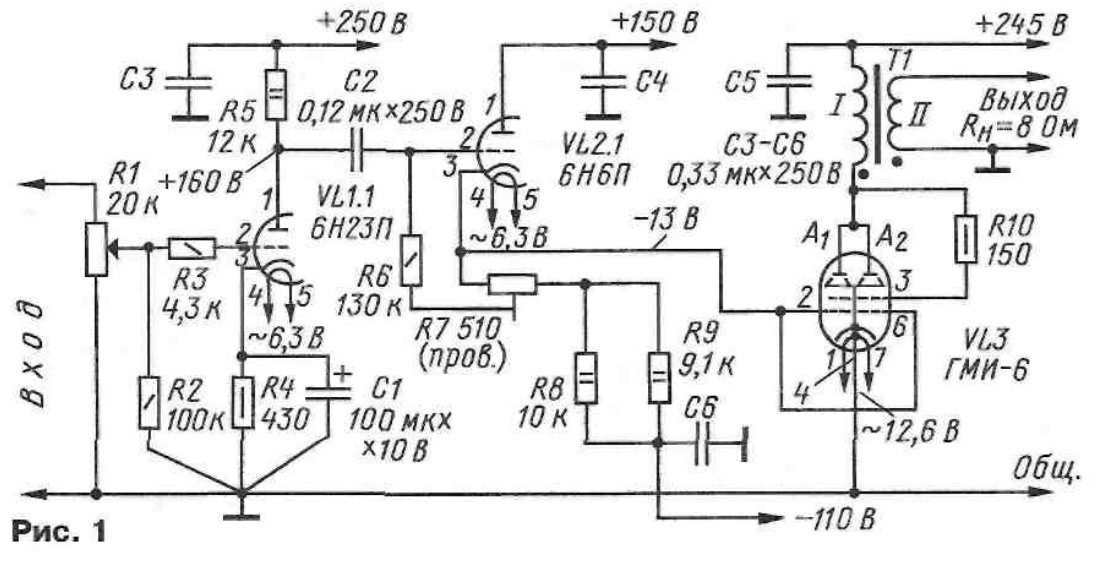

Так вот

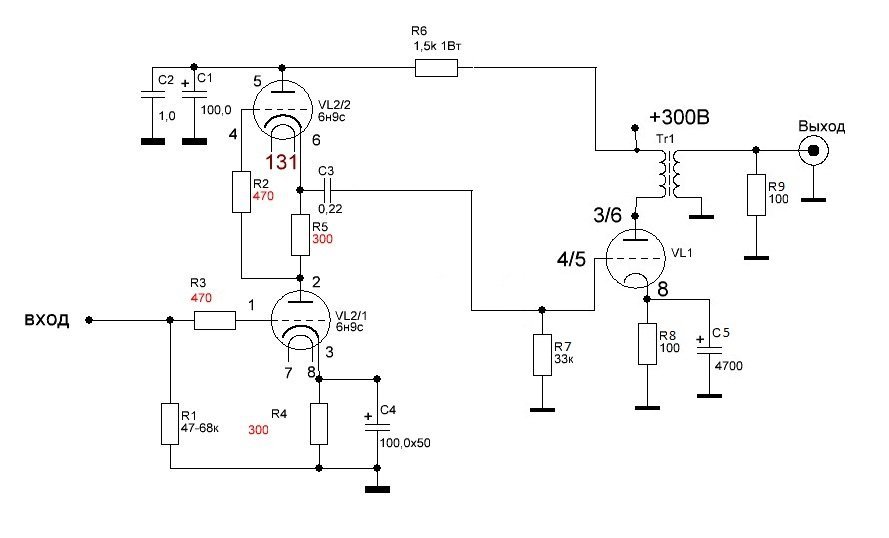

И ещё ряд похожих схем, тут смещение небольшое, сетка в плюс всё равно будет уходить. И что, всё равно плохо?



Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
4 часа назад, Dolboyacher сказал:

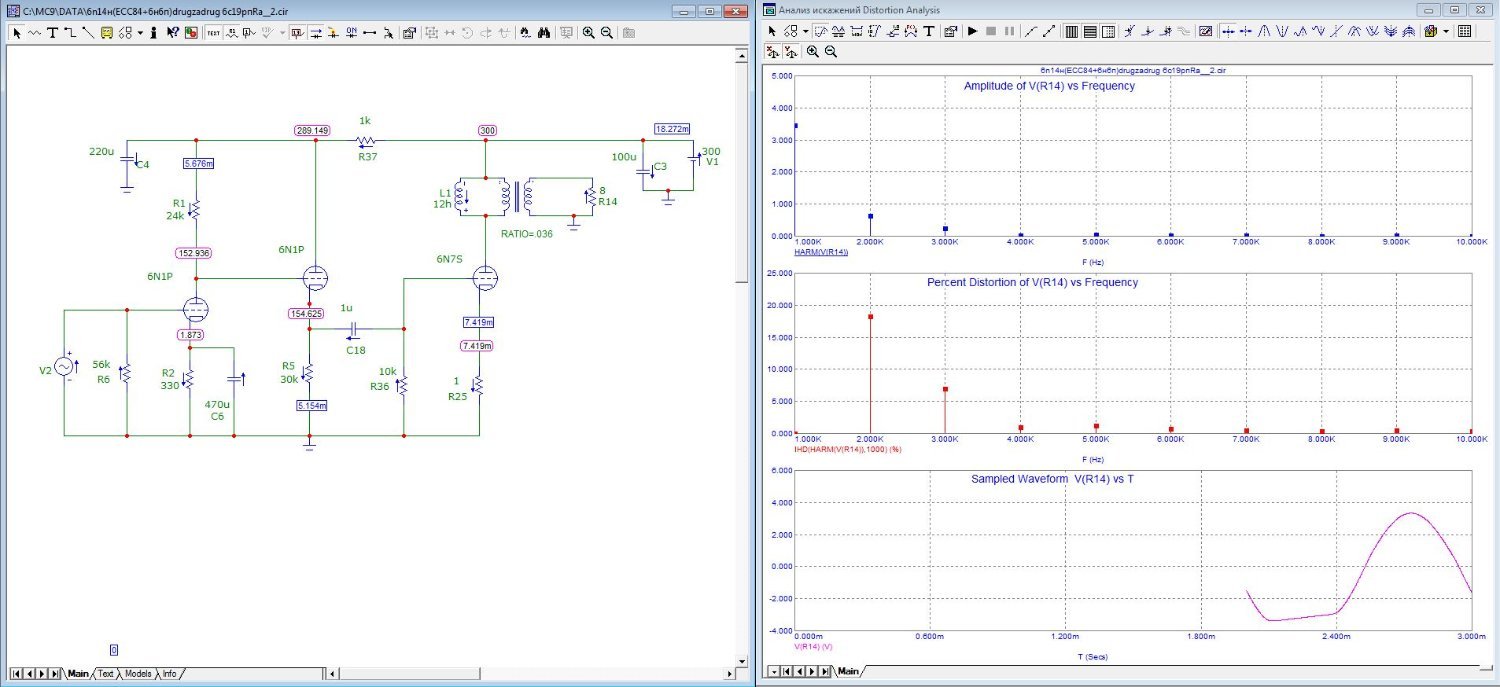

@Dolboyacher, а такая катастрофичная картина только при большом сигнале? Это же перегруз. Может на более низкой громкости будет лучше?

А если изменить RC цепь на входе 6н7с на, например, 0.1мкф и 100ком?

@Stan Marsh

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, Katharina Richter сказал:

Я не хочу так

Ну, делайте как хочется, всё равно выйдет прекрасно.:smile-03:

Иного учить - только портить.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

Так я ж из своих возможностей. Ну не буду я делать, как тут уже предлагали. Вопрос выше я задала, по изменениям, которые мне видятся.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Был такой поэт: Давид Самойлов, у него есть одно гениальное стихотворение и несколько очень хороших. Одно из них про Державина и лиру (помним про Пушкина).

...

Он, старик, скучал, пасьянс раскладывал.
Что-то молча про себя загадывал.
(Все занятье — по его годам!)
По ночам бродил в своей мурмолочке,
Замерзал и бормотал: «Нет, сволочи!
Пусть пылится лучше. Не отдам!»
Был старик Державин льстец и скаред,
И в чинах, но разумом велик.
Знал, что лиры запросто не дарят.
Вот какой Державин был старик!

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Вам дали совет, вы его игнорируете. Не то что лиру, вам чехол от барабана боязно доверить: вы и его используете как-нибудь не по назначению.

  • Smile 1
Dolboyacher Local

Dolboyacher

Posted
Posted
1 час назад, Katharina Richter сказал:

а такая катастрофичная картина только при большом сигнале? Это же перегруз. Может на более низкой громкости будет лучше?

А если изменить RC цепь на входе 6н7с на, например, 0.1мкф и 100ком?

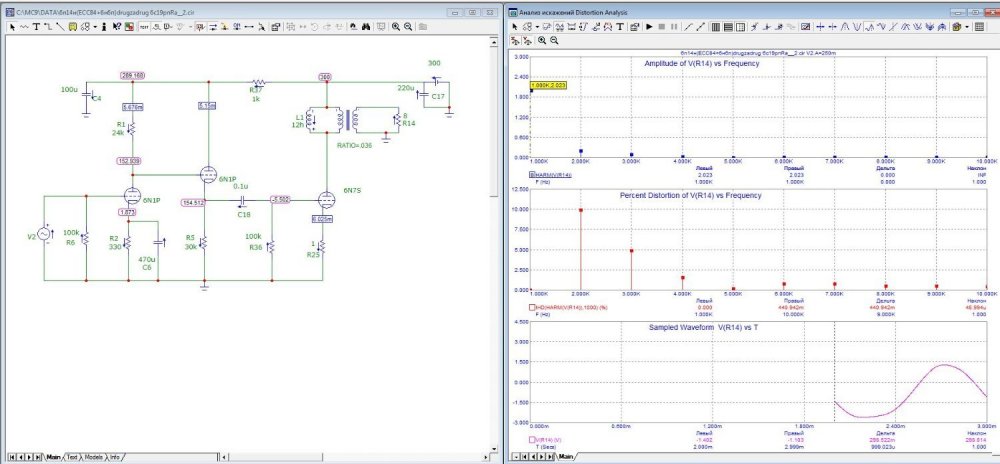

Пожалуйста, Катарина, вот при входной амплитуде 0.25В и с RC цепью, как интересовались.


Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
12 минут назад, Stan Marsh сказал:

используете как-нибудь не по назначению

Всё, что я делала до этого на лампах, было с умом и удачно. Так что не надо тут

Dolboyacher Local

Dolboyacher

Posted
Posted

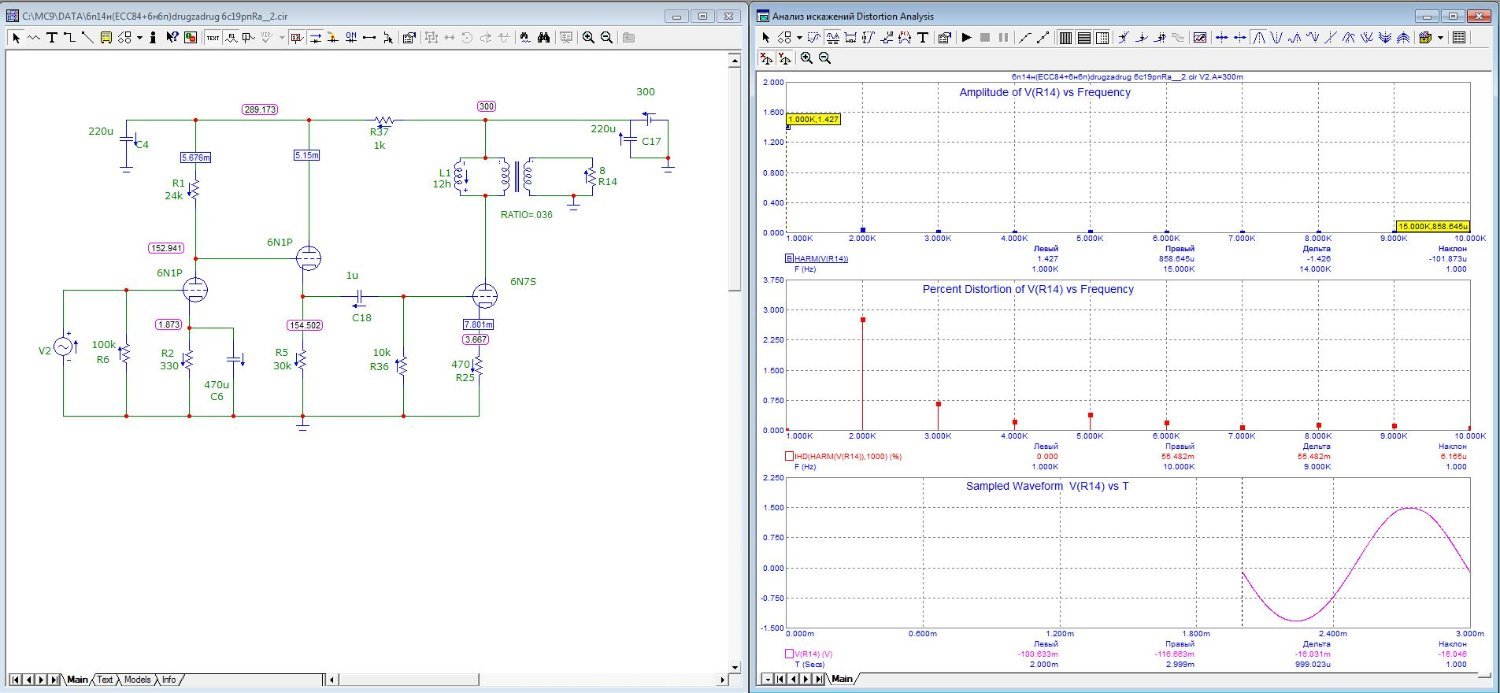

Так лучше, но на выходе пшик, при 0.3В входных, на выходе 1.4В амплитудных, при увеличении входной амплитуды, так же, срезается нижняя часть синуса и резкий рост искажений. При использовании меньшего сопротивления в катоде 6н7с, искажений много еще до ограничений, причём, 3я выпирает много выше 2ой


Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
2 часа назад, Stan Marsh сказал:

Вам дали совет, вы его игнорируете

Хорошо. И как тогда должно выглядеть схемотехнически с двуполярным питанием и как это сделать?
