Четвёрка силовых

Шурик
 Share

Recommended Posts

Шурик Community Regular

Шурик

Posted
  • Author
Posted

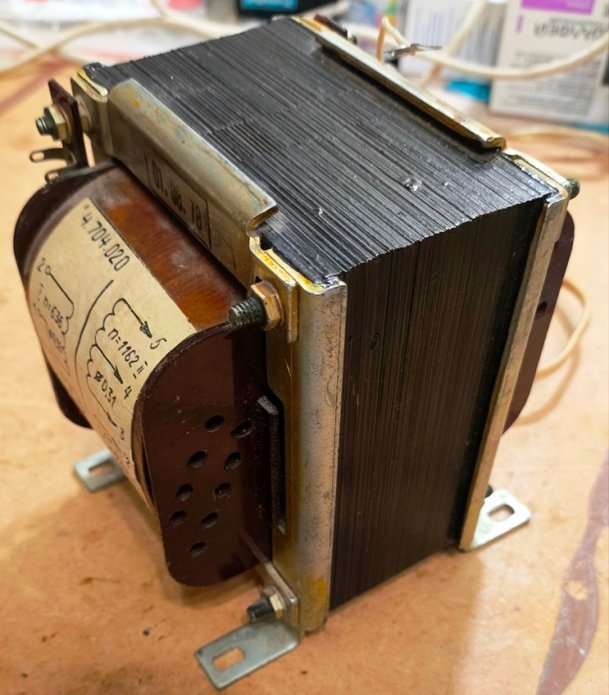

20. Анодно-накальный тр-р. Сечение 30*52 мм. Ток хх 200 мА при сетевом 225 вольт. Вторички: анодная 2 шт по 415 вольт проводом 0,31 мм; Накальные- 5,6 вольт проводом 1,25 мм; 7 вольт(отвод 5,3 вольта) проводом 0,64 мм; 2 шт по 14,5 вольт проводами 0,64 и 1,25 мм. 2500 руб.





Шурик Community Regular

Шурик

Posted
  • Author
Posted

21. Выходной трансформатор от трансляционного ус-ля (ну оч похож) типа УМ-50/ ТУ-50/100. УШ 30*50 мм, диаметры проводов 0,25/ 0,5/ 1,0 мм, почти соотв паспортным данным на такие выходники. 800 руб за трансформатор +200 руб. за родной экран/ колпак (последний оставался, поищу).





Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 24.03.2026 в 23:28, Шурик сказал:

Если нужно шасси+ панельки, например для усилителя наушников, см фото. 300 руб. 1-3 шт были.

Все шасси из п.15 в резерве.

  • 3 weeks later...
Шурик Community Regular

Шурик

Posted
  • Author
Posted

22.

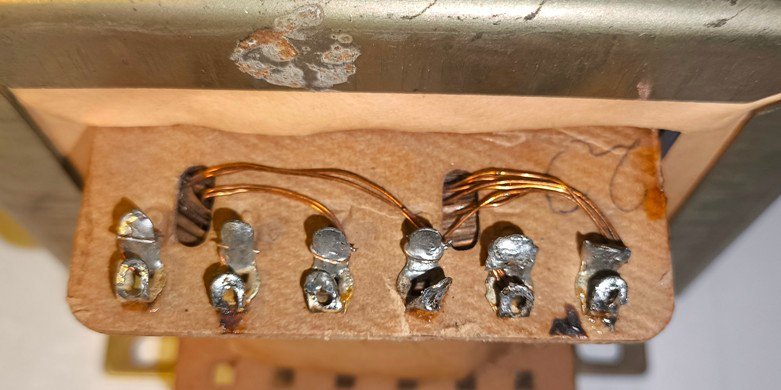

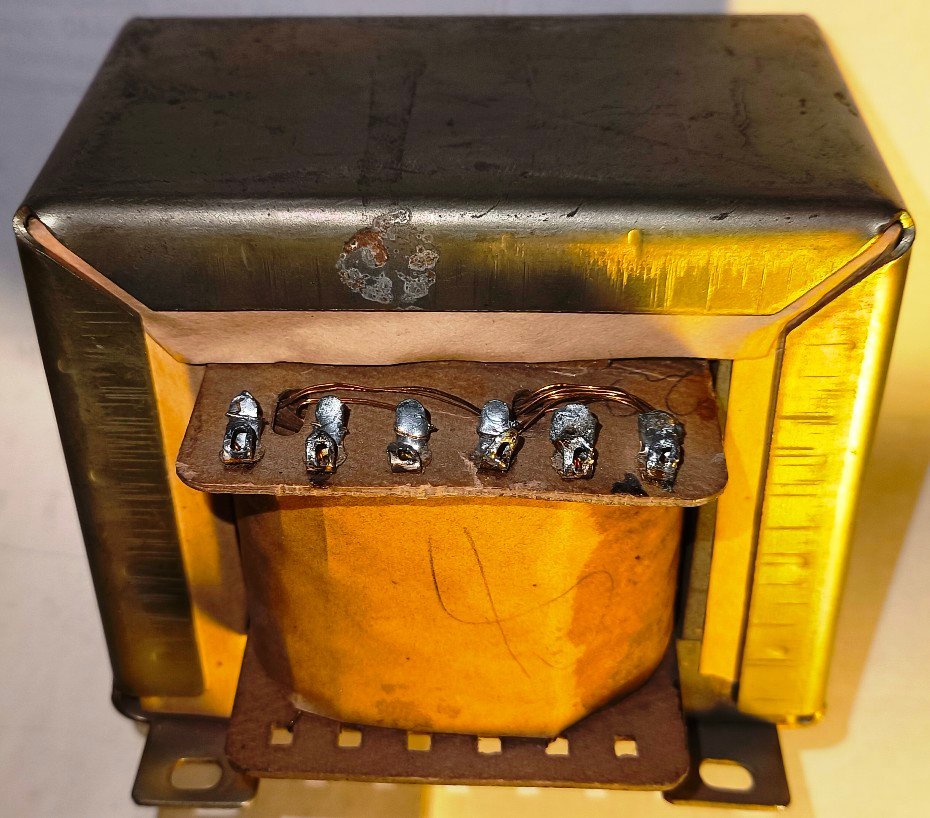

Выходной трансформатор 1 шт. Планировался под гитарный усь, невостребован лет 20. Сечение 20-22*34 мм. Ктр каждой полуобмотки- 31,4. Rа= 4,215 кОм на 4 Ом. Или Rа= 8,148 кОм на 8 Ом. В первичке угадывается провод 0,15 мм, вторичка 4 провода диаметром 0,8 мм. Вторичку можно и последовательно- параллельно. Тогда Rа другой. Не распаивал на клемник. 1000 руб.


Шурик Community Regular

Шурик

Posted
  • Author
Posted

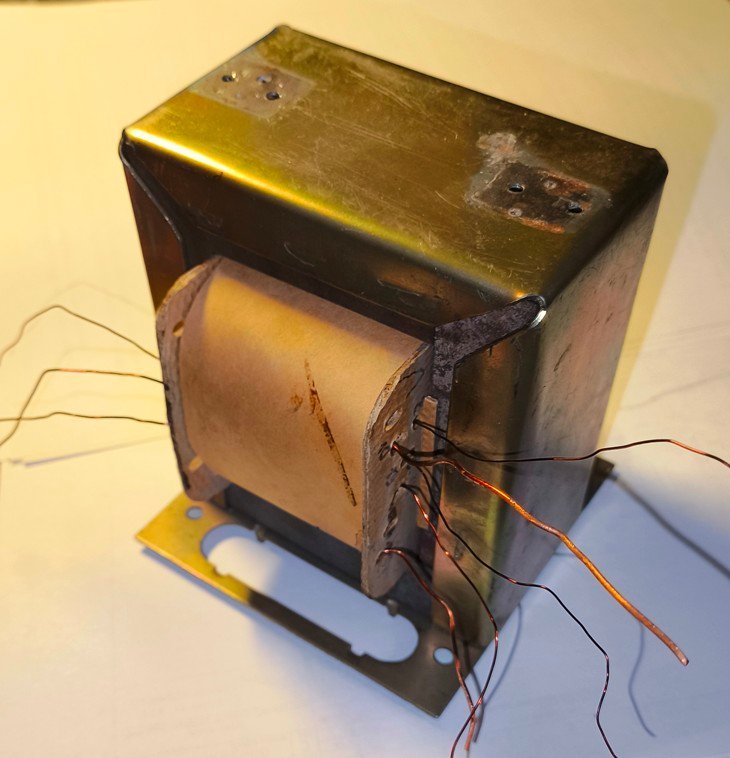

23. Выходной тр-р от трансляционного ус-ля 100У-101. Сечение 28*50 мм. Усь полупроводниковый. Тр-р под перемотку. 900 руб.

IMG_20250928_234152.jpg.807de451106cc05661c286a31b6d3494.jpg143996568112352963.thumb.jpg.dfb03f6f6c35dfed165b6128598398bb.jpg

Шурик Community Regular

Шурик

Posted
  • Author
Posted

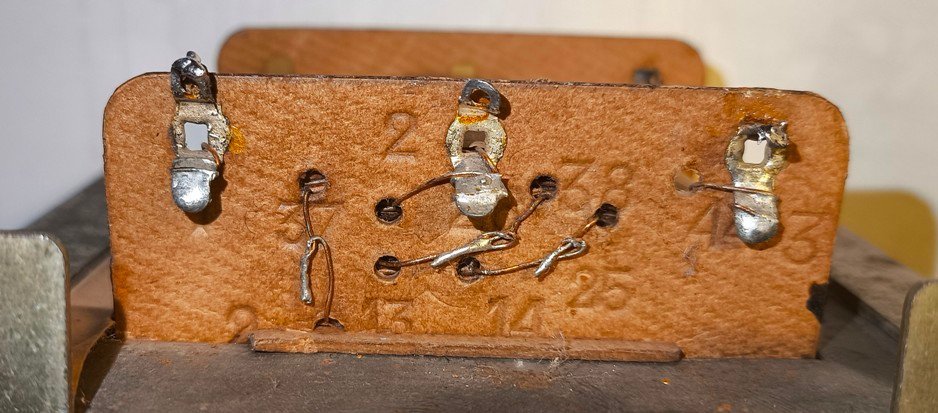

24. Выходной трансформатор от трансляционного ус-ля (название усилителя, кто знает- напишите мне в ЛС). Пластины Ш+I, толщина 0,35 мм. Сечение 30*60 мм. Первичка 33+31 Ом, 12 Гн, диаметром 0,3 мм  (по лаку). Основная вторичка 0,9 Ом, 7 проводов диаметром 0,3 мм. + одна  обмотка 2 провода по 0,3 мм. К тр= 14. Rаа 4/8 Ом= 1128/1744 Ом. Под низкоомную лампу типа 6С41С, 6С33С и др. 2000 руб.






Шурик Community Regular

Шурик

Posted
  • Author
Posted

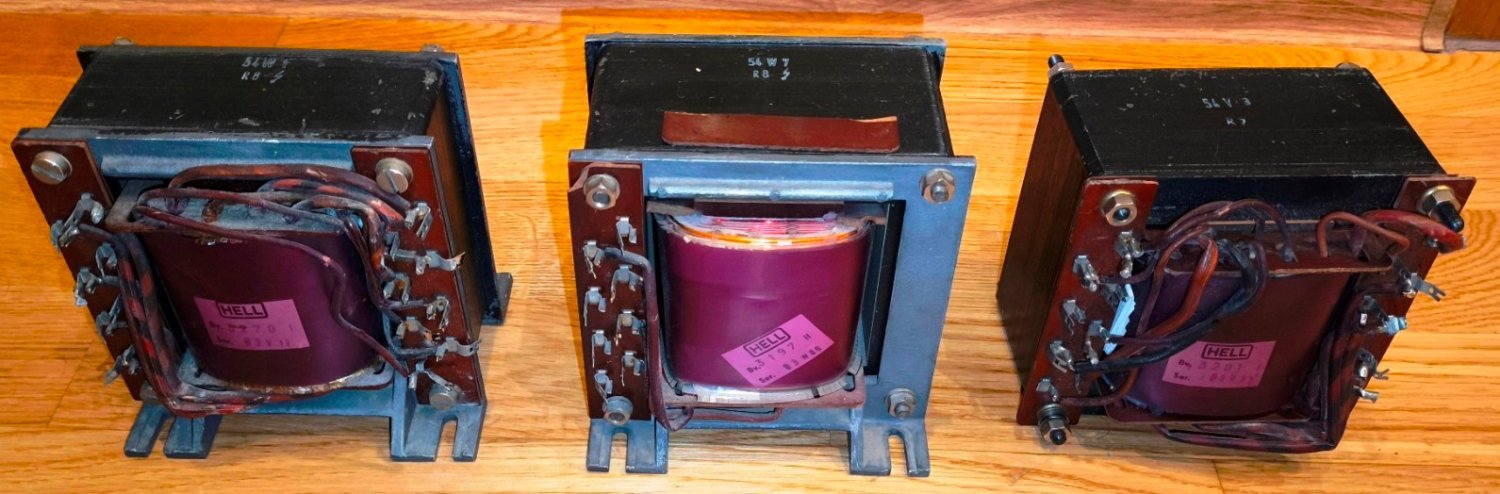

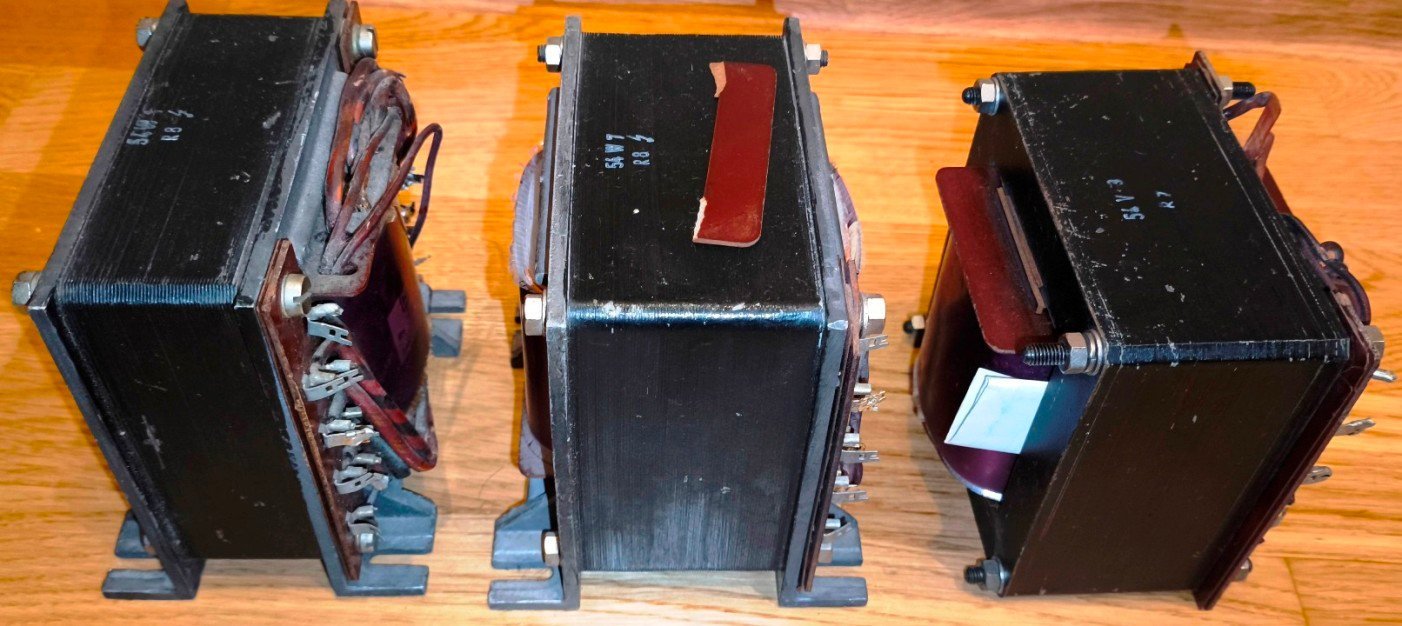

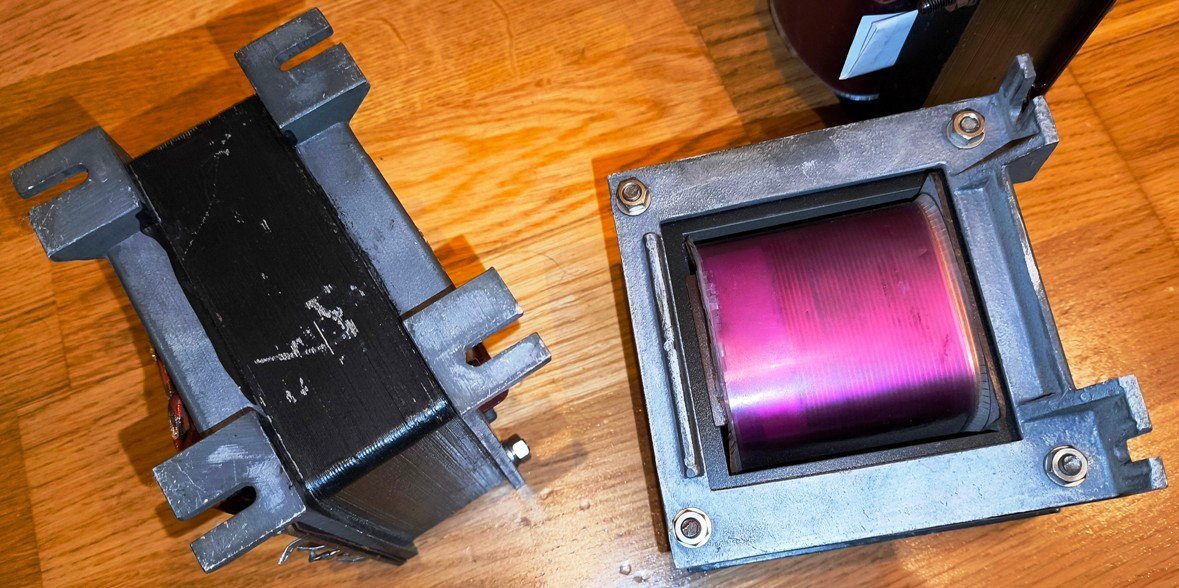

25. Комплект из 3х силовых тр-в. Размер железа М102, наборы 53, 53, 36 мм. Оборудование ФРГ, поставлялось в конце 60х годов. Данные замеров не пишу, обычно берут под перемотку. Если нужно- в ЛС. Два комплекта красивой арматуры для установки на открытом шасси. 6 тыс руб.

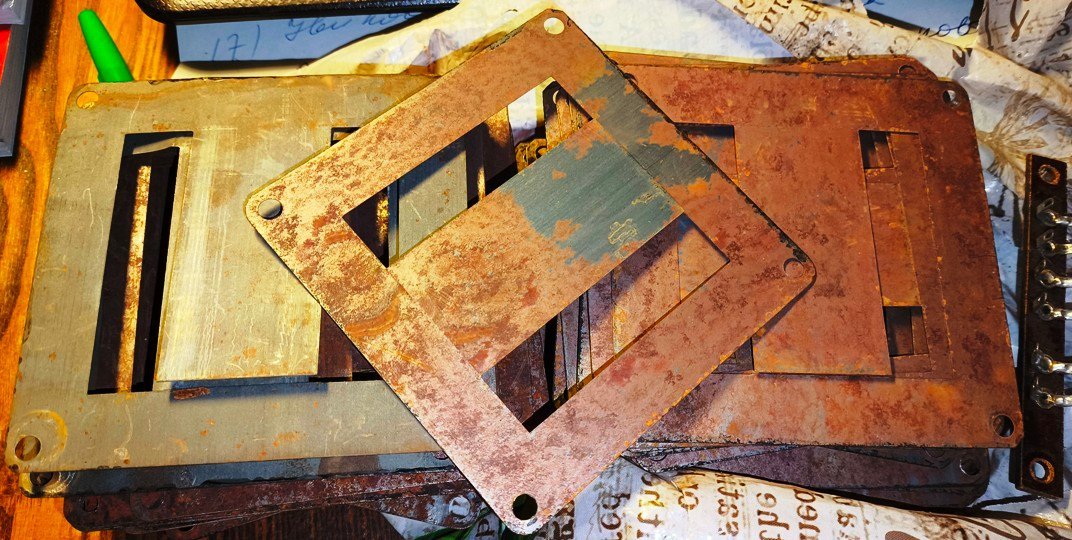

Бонусом комплект М102 россыпью, примерно 60 мм, история неизвестна.







  • Like (+1) 1
Шурик Community Regular

Шурик

Posted
  • Author
Posted

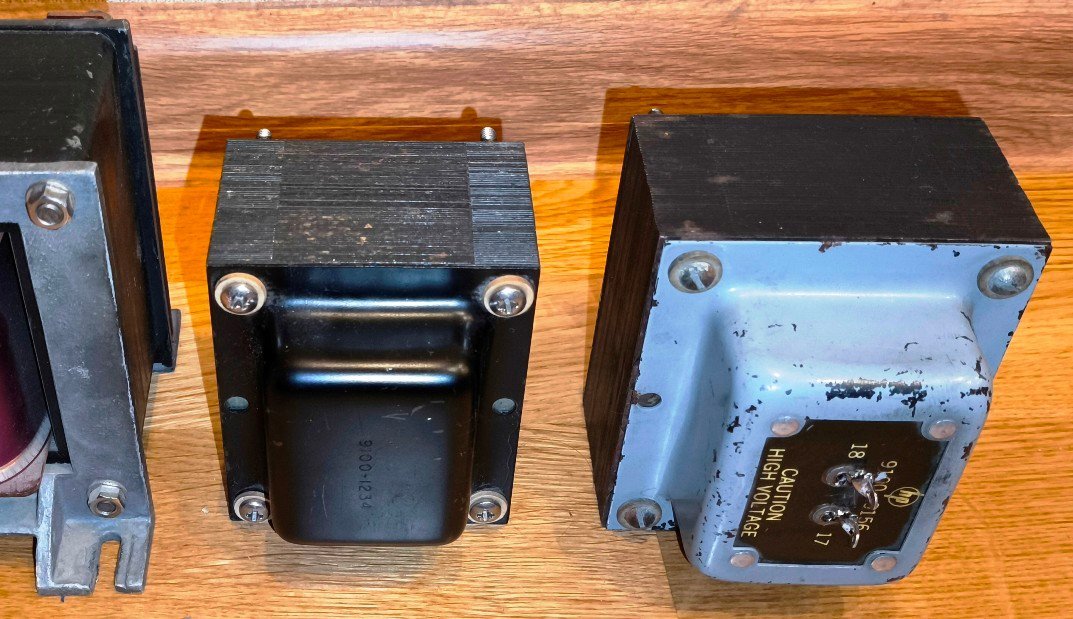

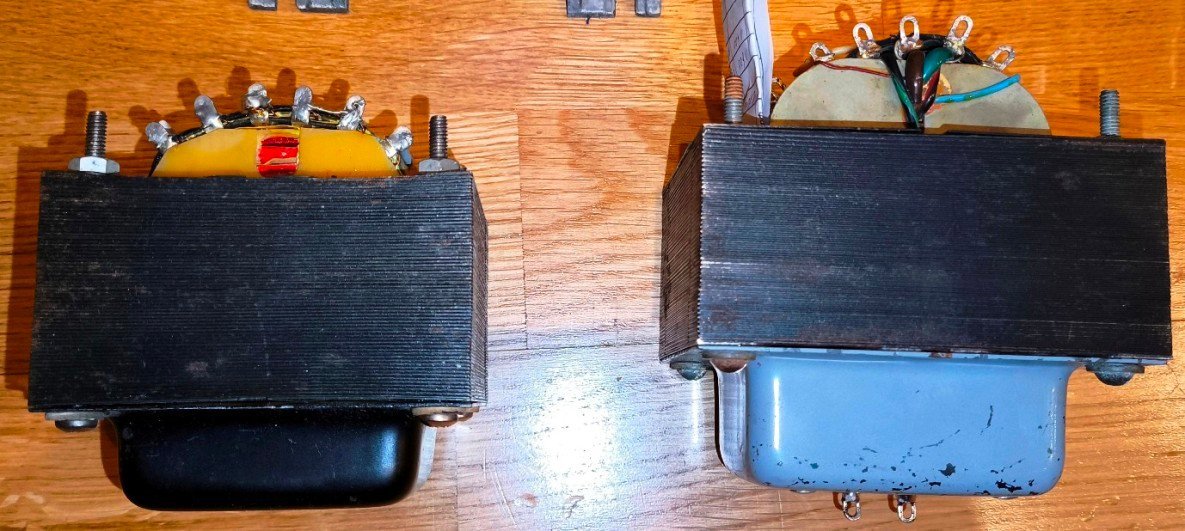

26. Силовик на EI96, набор 44 мм. Три накальных 6 вольт+ обмотка 25 вольт, диаметрами 0,5 и 0,7 мм. Высоковольтная обмотка- половина в обрыве. Оставшаяся- 320 вольт на хх, рабочий ток- 110 мА при 5% падении напряжения. Без повреждения железа обмотку не размотать... 1,8 тыс руб.

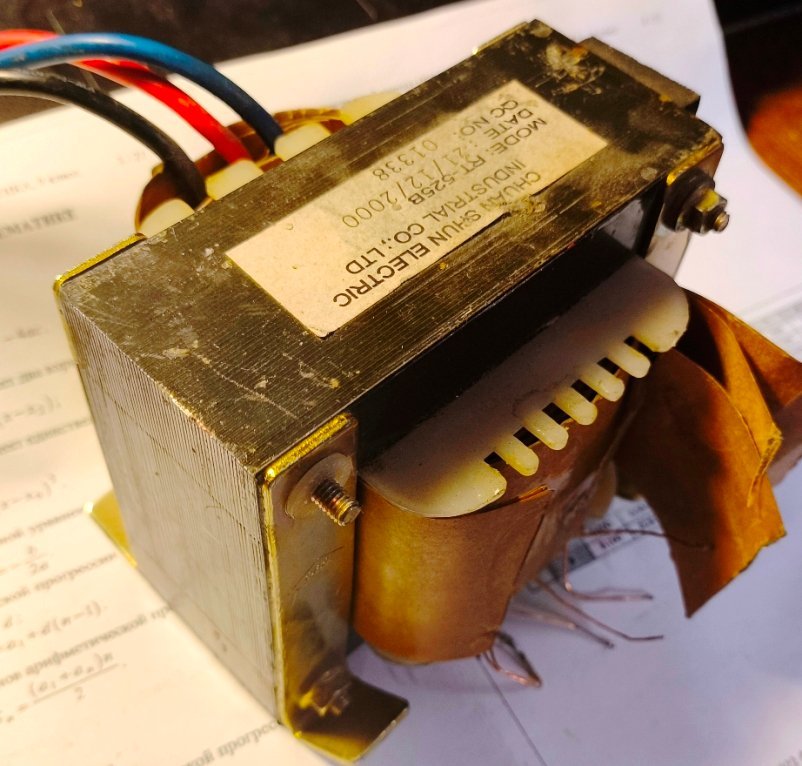

27. Силовик на EI86, набор 45 мм. На 220 вольт. Набор вторичек бестолков- 45, 16, 33 вольта со средней точкой, разным диаметром проводов... 1,3 тыс руб.











Шурик Community Regular

Шурик

Posted
  • Author
Posted
11 часов назад, Шурик сказал:

25. Комплект из 3х силовых тр-в. Размер железа М102, наборы 53, 53, 36 мм. .

Бонусом комплект М102 россыпью, примерно 60 мм, история неизвестна.

Это в резерве.

Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 27.03.2026 в 18:28, Шурик сказал:

20. Анодно-накальный тр-р. Сечение 30*52 мм. Ток хх 200 мА при сетевом 225 вольт. Вторички: анодная 2 шт по 415 вольт проводом 0,31 мм; Накальные- 5,6 вольт проводом 1,25 мм; 7 вольт(отвод 5,3 вольта) проводом 0,64 мм; 2 шт по 14,5 вольт проводами 0,64 и 1,25 мм. 2500 руб.

Нужна виброразвязка от шасси- на жесткой поверхности зудит.

  • 2 weeks later...
Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 02.10.2025 в 14:45, Шурик сказал:

4. Ш40*58 мм.

Выбыл.

В 24.03.2026 в 23:36, Шурик сказал:

17. ТАН-69-127/220-50.

Выбыл.



  • 2 weeks later...
Илья_C Newbie

Илья_C

Posted
Posted

Все приехало оперативно.

Упаковано - просто замечательно!

Большое спасибо!!!
