Четвёрка силовых

Шурик
 Share

Recommended Posts

Шурик Community Regular

Шурик

Posted
Posted

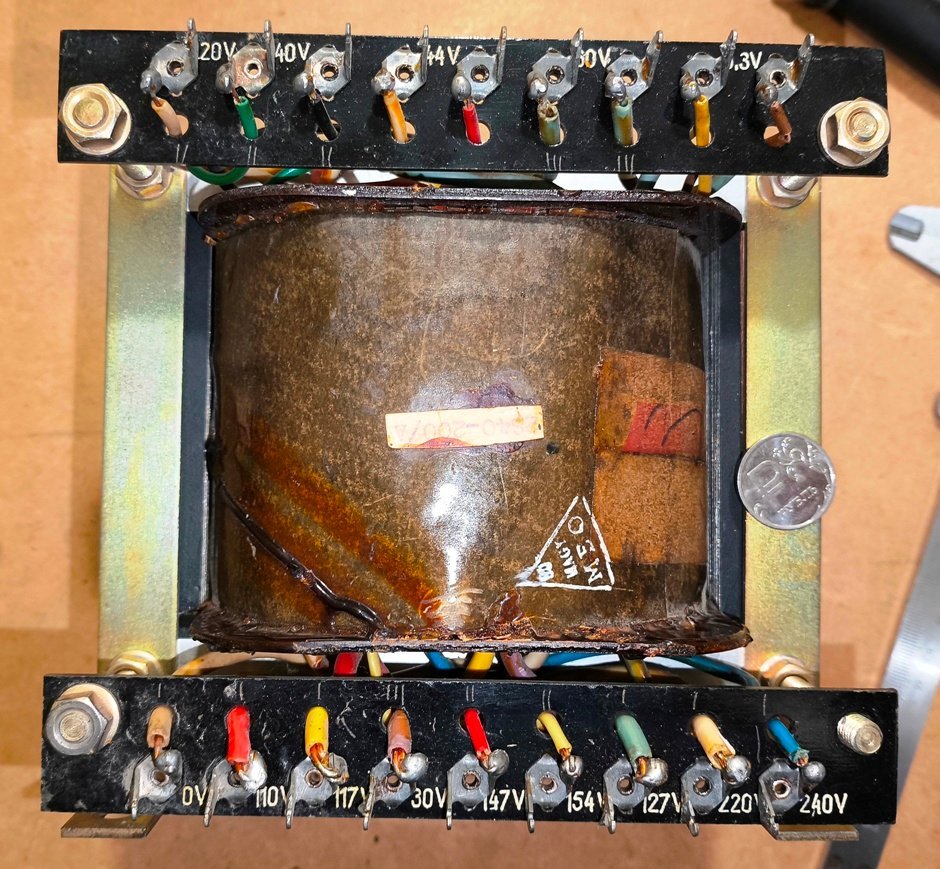

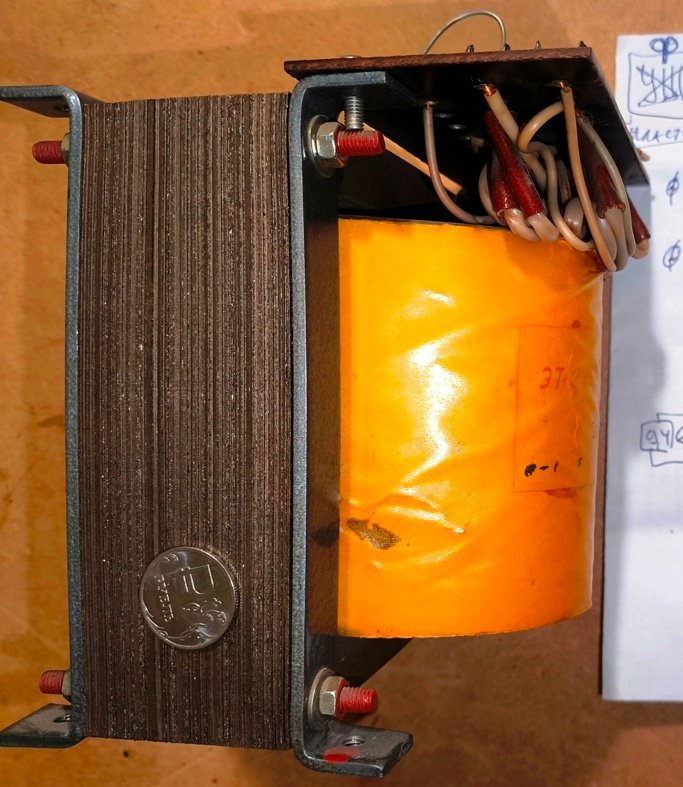

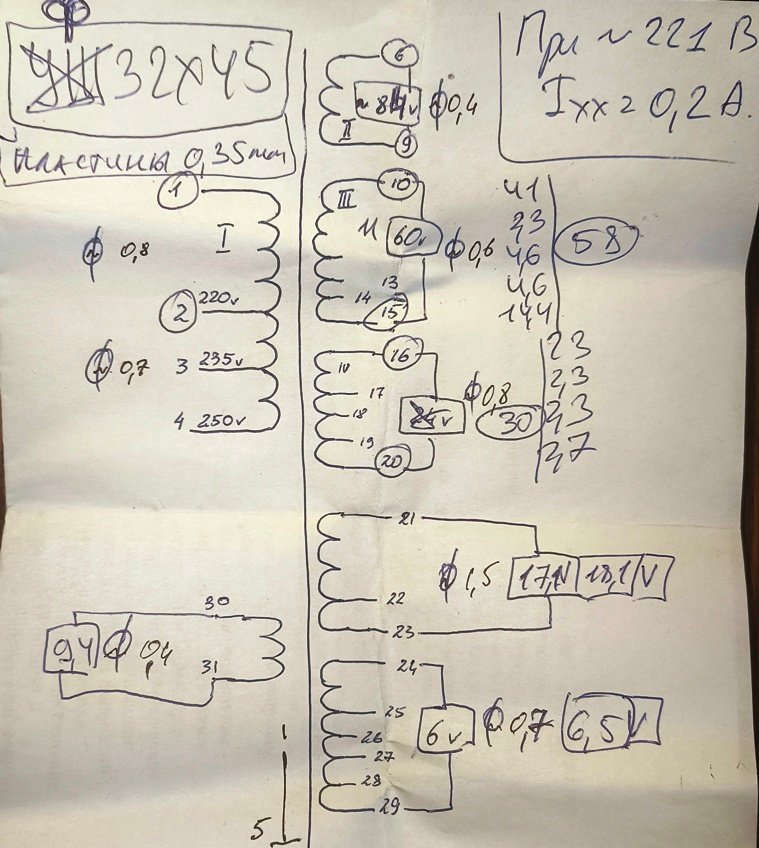

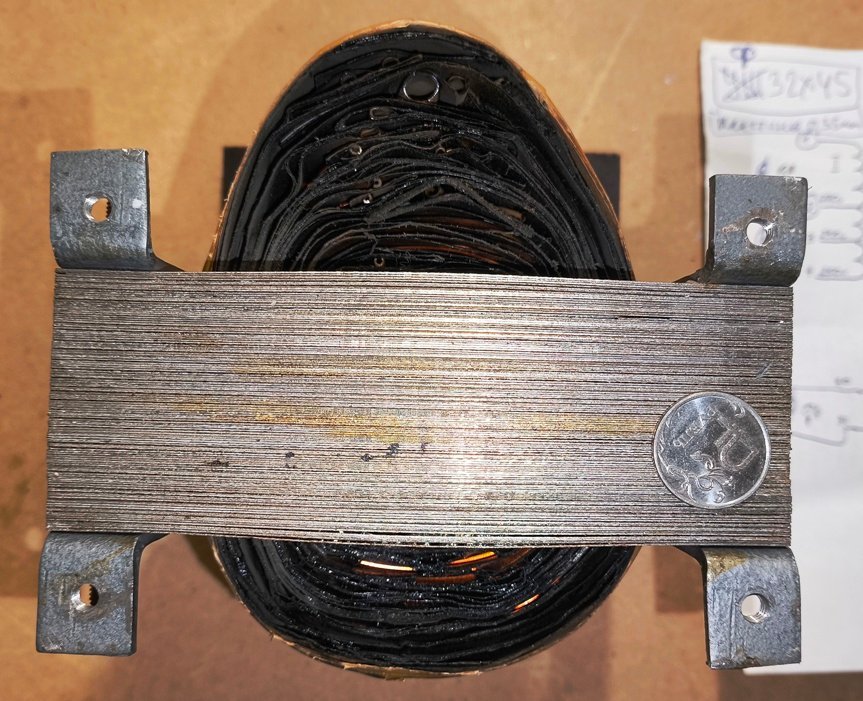

1. Ф32*45 мм. Бескаркасная намотка. Схема обмоток, отводов, напряжения на х х, диаметр проводов на фото. Вес 5,5 кг. 2500 руб. Пересылка по одному через 5 Post.






Шурик Community Regular

Шурик

Posted
  • Author
Posted

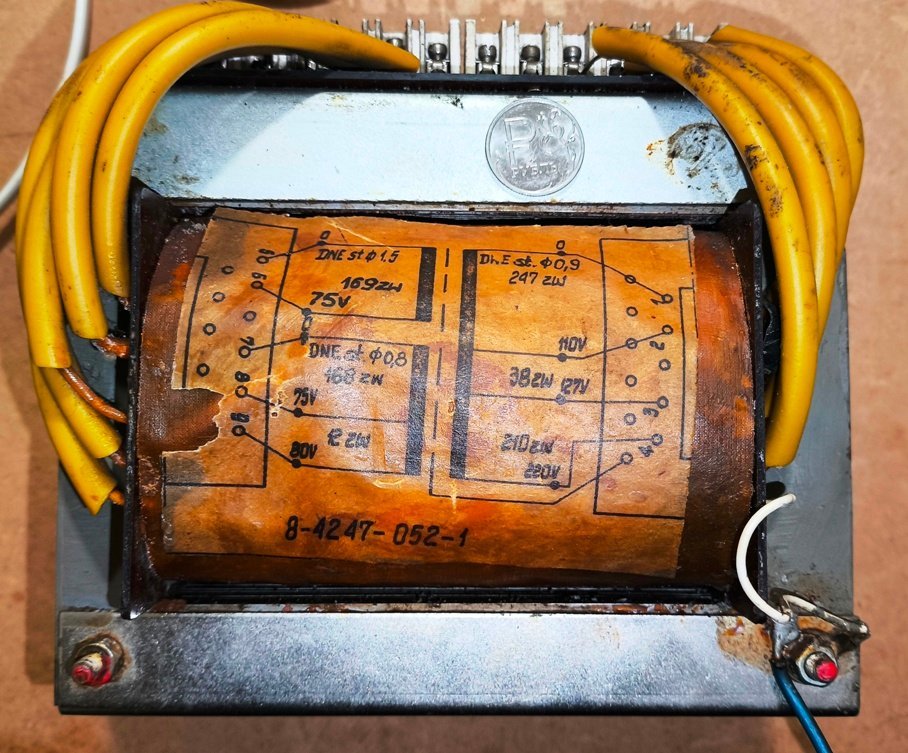

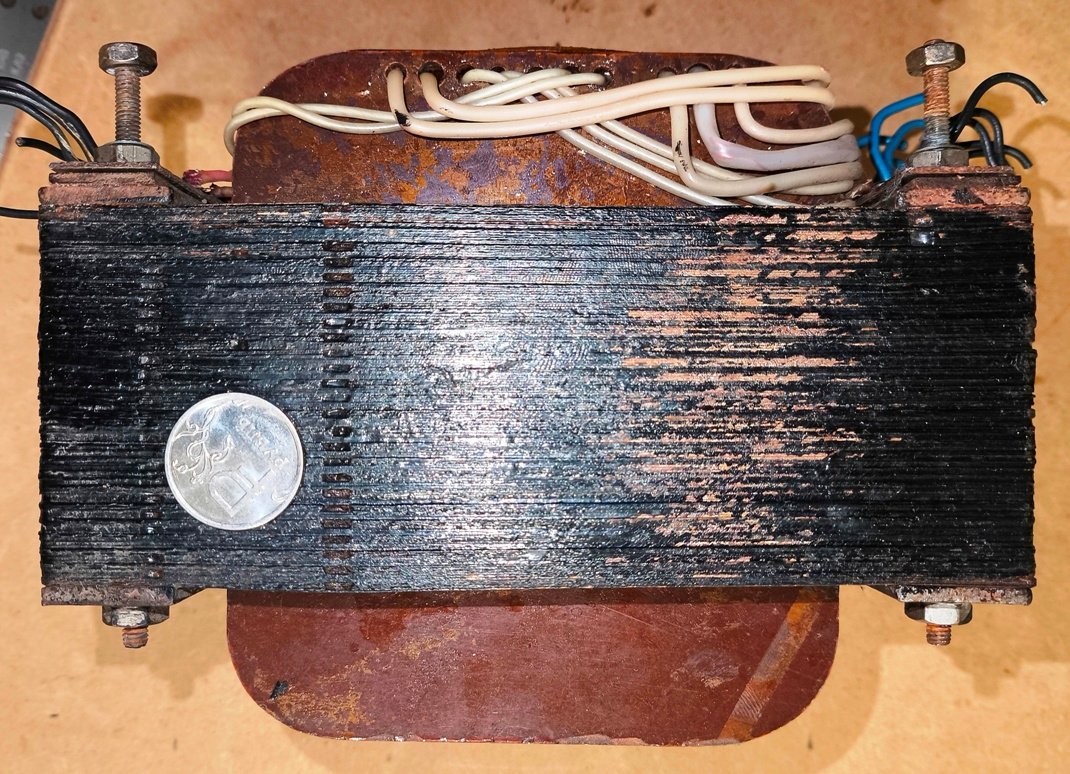

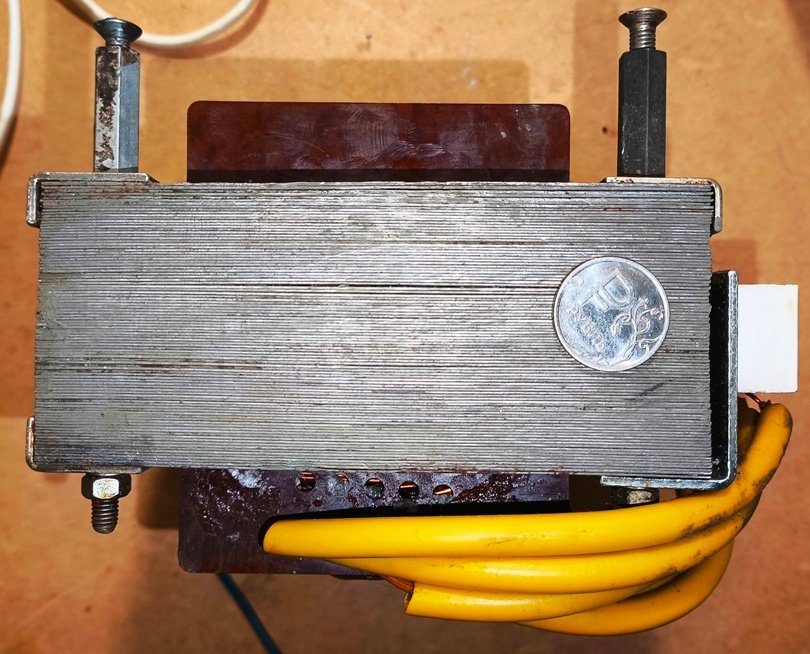

2. От древней АТС. Сечение 40*50, пластины 0,5 мм, высокое окно. При сетевом 225 вольт ток хх = 0,18 ампера. Первичка 110/127/220 вольт диаметром 0,9 мм. Две вторички: 77 вольт диаметром 1,5 мм и 77+5 вольт диаметром 0,8 мм. Вес 7 кг. 3000 руб.





Шурик Community Regular

Шурик

Posted
  • Author
Posted

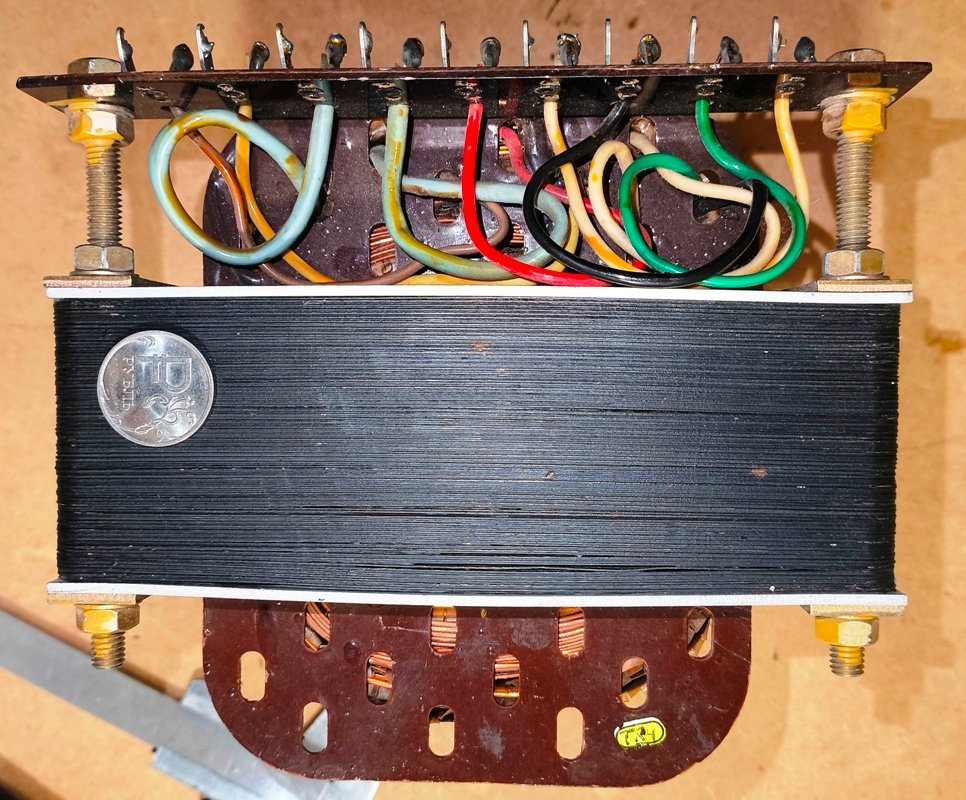

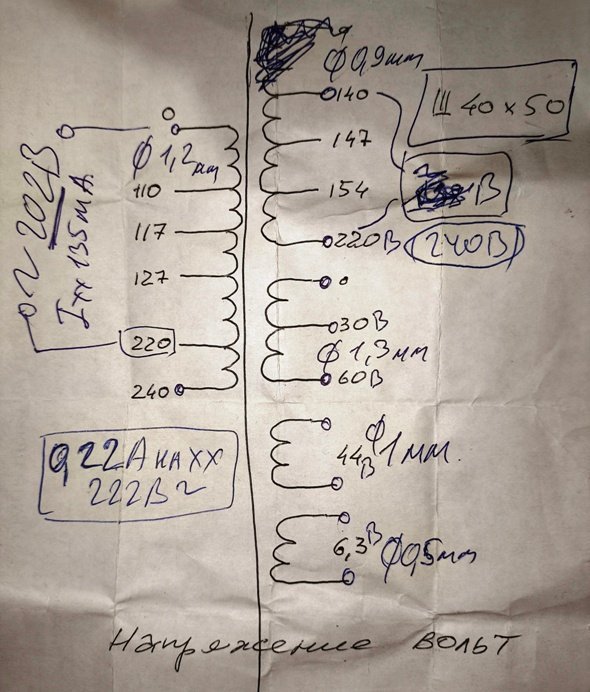

3. От стационарного магнитофона Биг или Тесла уже не вспомню. Ш40*50 мм. Схема обмоток, отводов, напряжения на х х, диаметр проводов на фото. Вес 7 кг. 4000 руб.






Шурик Community Regular

Шурик

Posted
  • Author
Posted

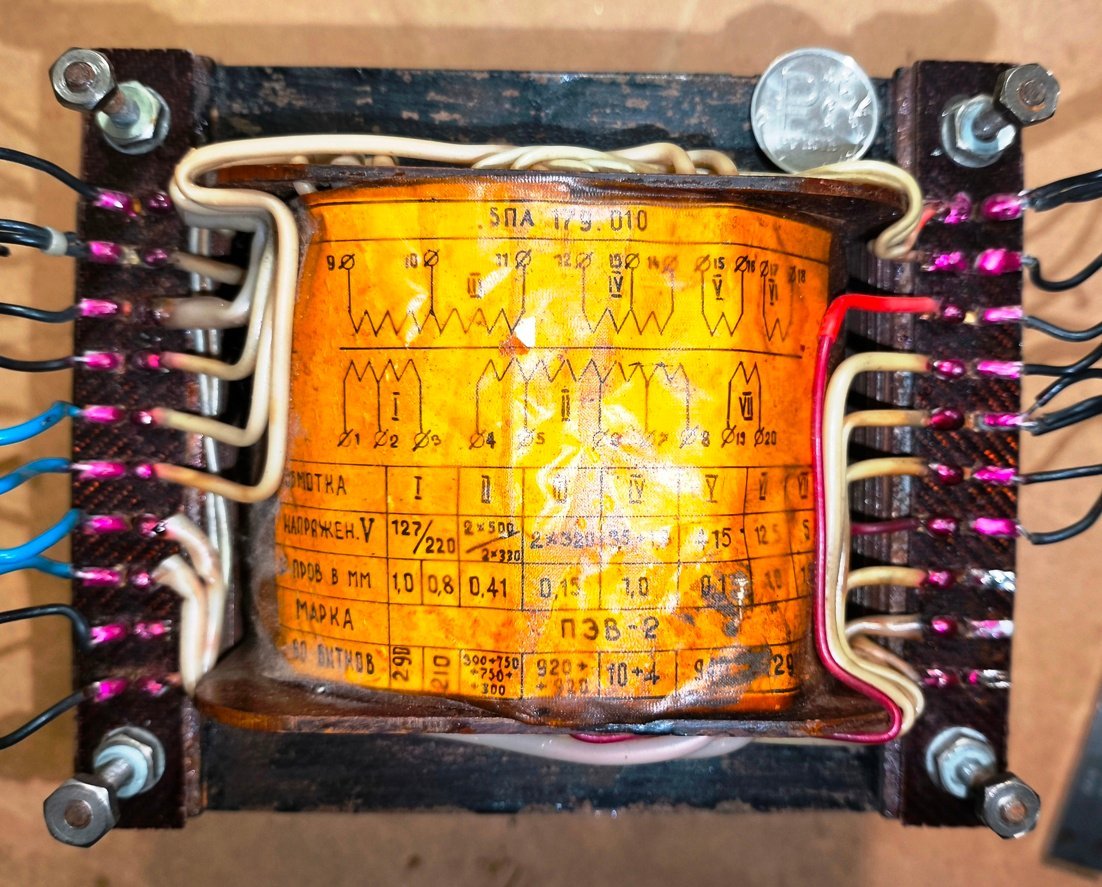

4. Ш40*58 мм. Первичка 127/220 вольт. при сетевом 222 вольта ток хх= 0,15 ампера.

Вторички: 2*500 вольт (с отводами 2*330 вольт) диаметром 0,41 мм.

2*320 вольт диаметром 0,15 мм.

3,5+1,8 вольта диаметром 1 мм.

415 вольт диаметром 0,1 мм.

12,5 вольта диаметром 1 мм.

5 вольт диаметром 1,56 мм.

4000 руб. Вес 7 кг. Пересылка по одному через 5 Post.





Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 02.10.2025 в 14:35, Шурик сказал:

3. От стационарного магнитофона Биг или Тесла уже не вспомню. Ш40*50 мм. Схема обмоток, отводов, напряжения на х х, диаметр проводов на фото. Вес 7 кг. 4000 руб.

Этого нет.

  • 5 weeks later...
Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 02.10.2025 в 14:22, Шурик сказал:

1. Ф32*45 мм. Бескаркасная намотка. Схема обмоток, отводов, напряжения на х х, диаметр проводов на фото. Вес 5,5 кг. 2500 руб. Пересылка по одному через 5 Post.

1500 руб.

Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 02.10.2025 в 14:29, Шурик сказал:

2. От древней АТС. Сечение 40*50, пластины 0,5 мм, высокое окно. При сетевом 225 вольт ток хх = 0,18 ампера. Первичка 110/127/220 вольт диаметром 0,9 мм. Две вторички: 77 вольт диаметром 1,5 мм и 77+5 вольт диаметром 0,8 мм. Вес 7 кг. 3000 руб.

2500 руб.

Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 02.10.2025 в 14:45, Шурик сказал:

4. Ш40*58 мм. Первичка 127/220 вольт. при сетевом 222 вольта ток хх= 0,15 ампера.

4000 руб. Вес 7 кг.

3000 руб.

  • 3 weeks later...
Шурик Community Regular

Шурик

Posted
  • Author
Posted

Ещё несколько силовичков.

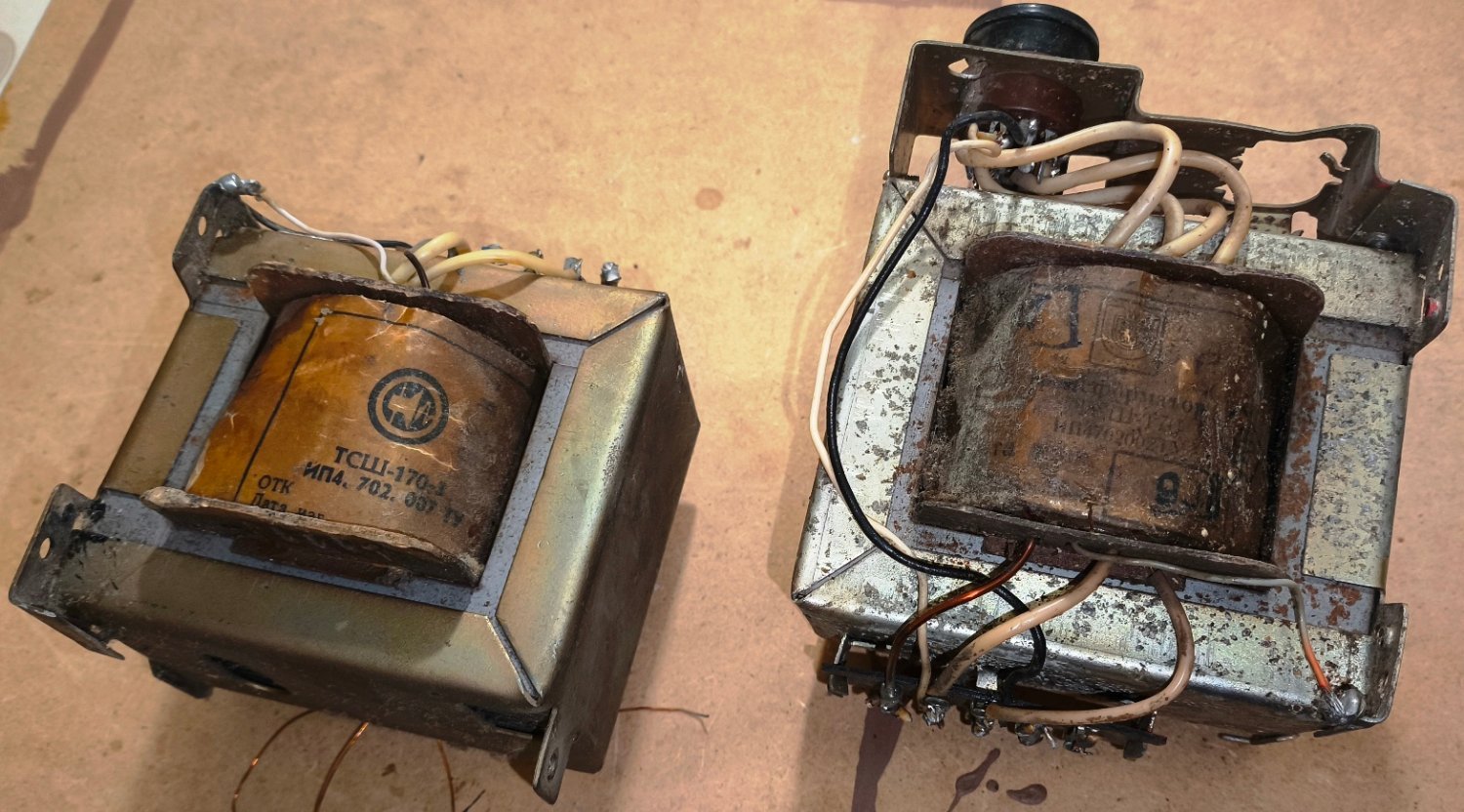

5. Недоразумения: ТСШ-170-3. Дикий ток х.х. U/I обмоток есть в сети. 800 руб.
ТСШ-170. Повышен ток х.х. Первичка с отводами 110/127 вольт (можно снизить ток х.х.). Обмотка 130 вольт в обрыве. 800 руб.
Толщина пластин 0,5 мм. Цена за пару 1200 руб.

6. Есть ещё ТС-180-2, тоже повышен ток х.х. 1000 руб.
дросселя от люм. ламп 40 Вт. 300 руб. за 3 шт.

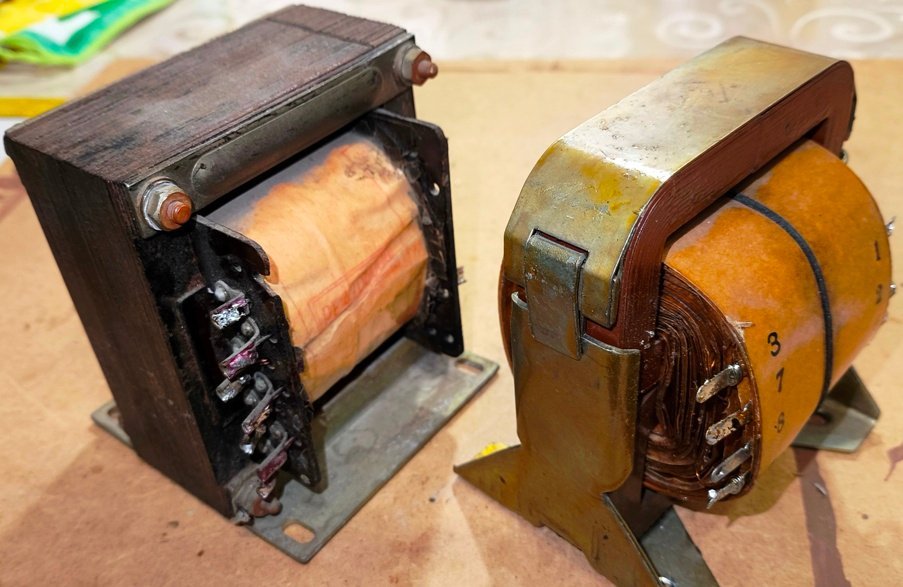

7. Парочка. ШI25*40 мм, под перемотку, не для сети 220В, 400 руб. ШЛ 24*25 мм, ток хх = 16 мА при 225 В в сети. Намотка бескаркасная. Вторички: 9,4В проводом 2 мм и 9,4В проводом 0,35 мм, 400 руб.

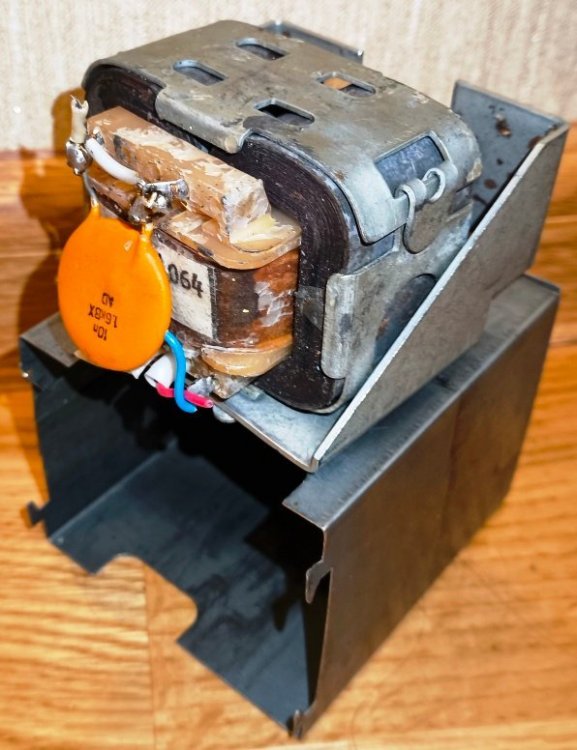

8. Силовик от Радиотехника МП7210+ экран пермаллой. 500 руб.






  • 2 months later...
volli Proficient

volli

Posted
Posted
В 23.11.2025 в 20:57, Шурик сказал:

7. Парочка. ШI25*40 мм, под перемотку, не для сети 220В, 400 руб.

Можно уточнить размеры окна?

Шурик Community Regular

Шурик

Posted
  • Author
Posted
8 часов назад, volli сказал:
В 23.11.2025 в 20:57, Шурик сказал:

7. Парочка. ШI25*40 мм, под перемотку, не для сети 220В, 400 руб.

Можно уточнить размеры окна?

Прокладку не заметил, дроссель. Окно 24*62 мм.

Шурик Community Regular

Шурик

Posted
  • Author
Posted

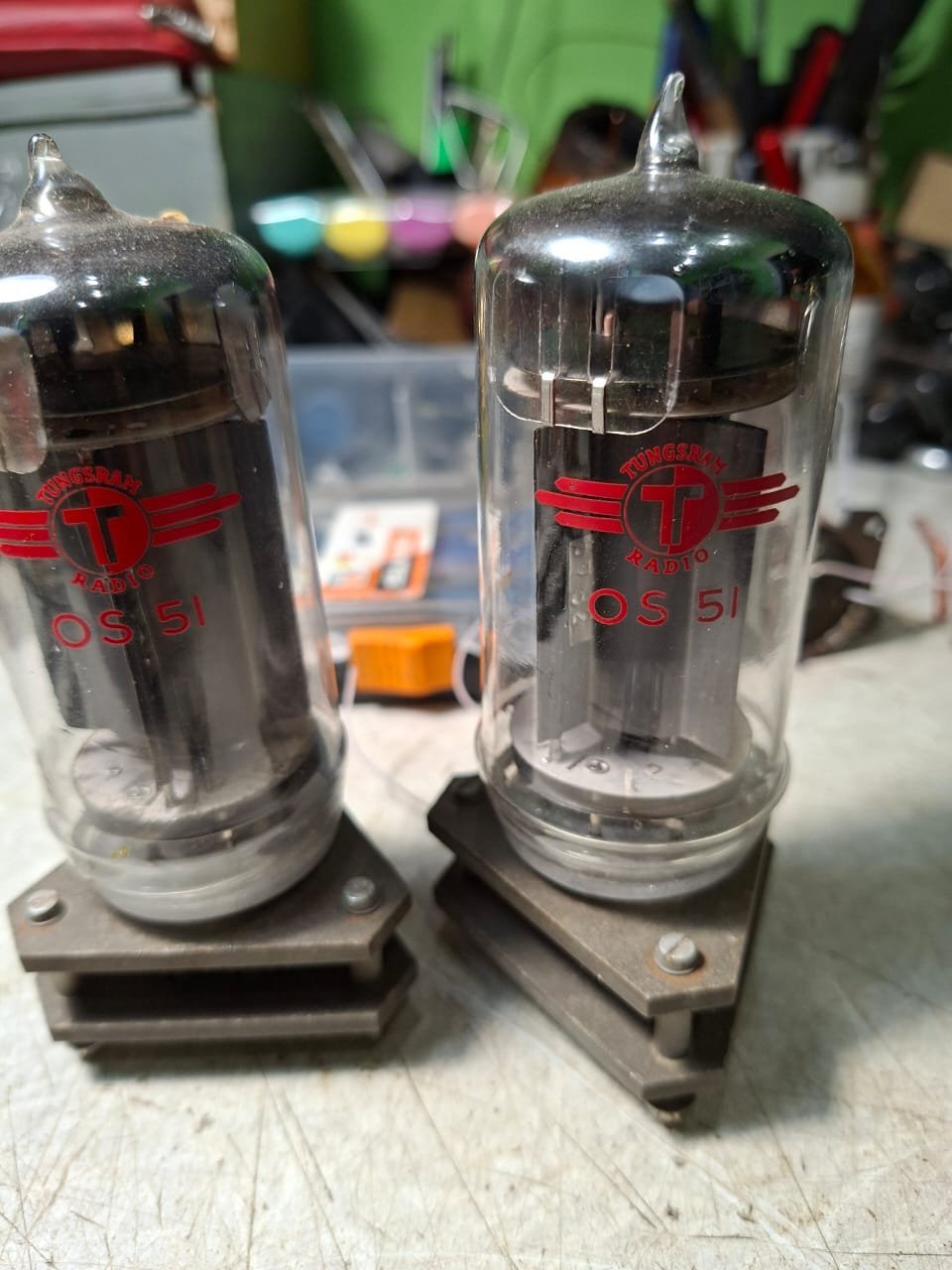

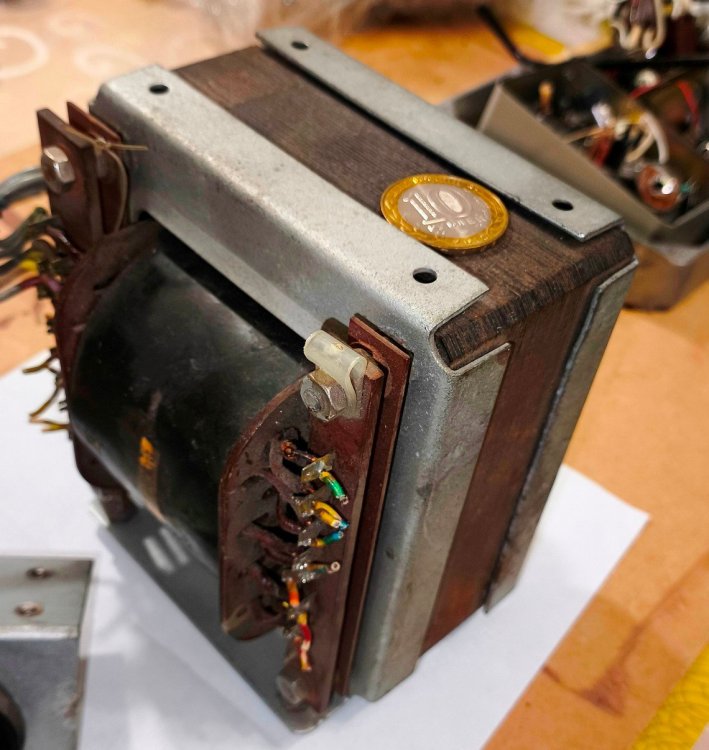

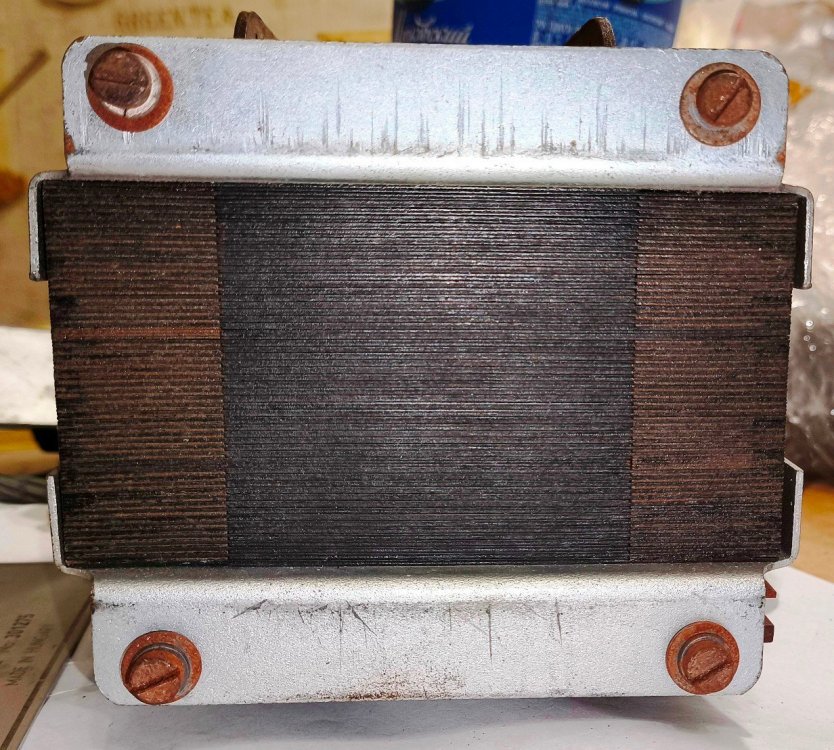

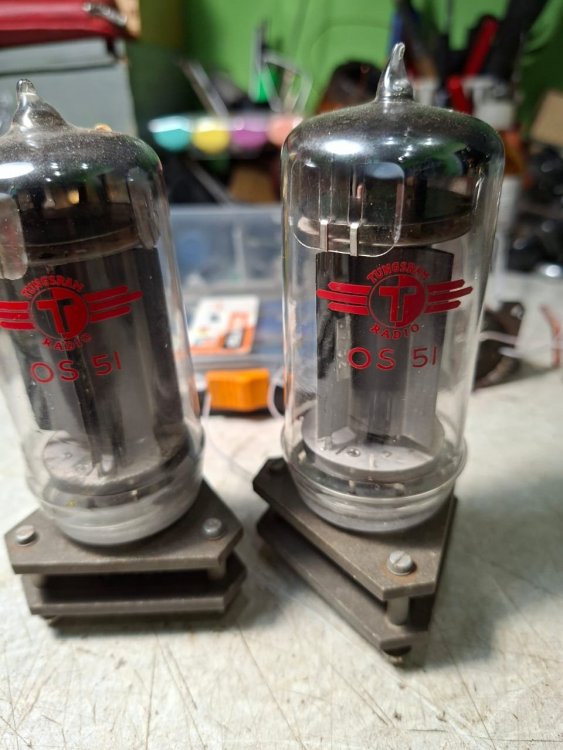

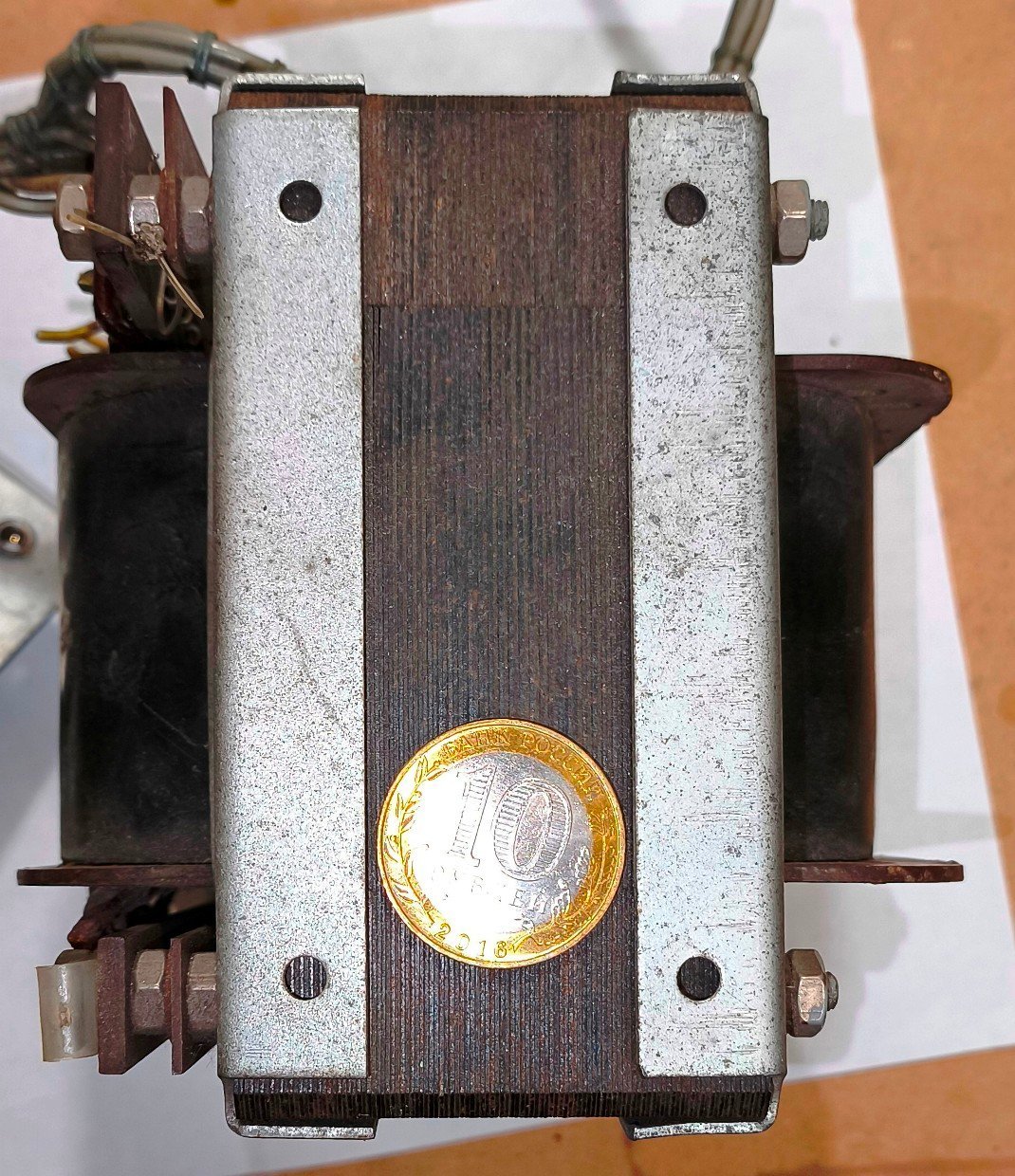

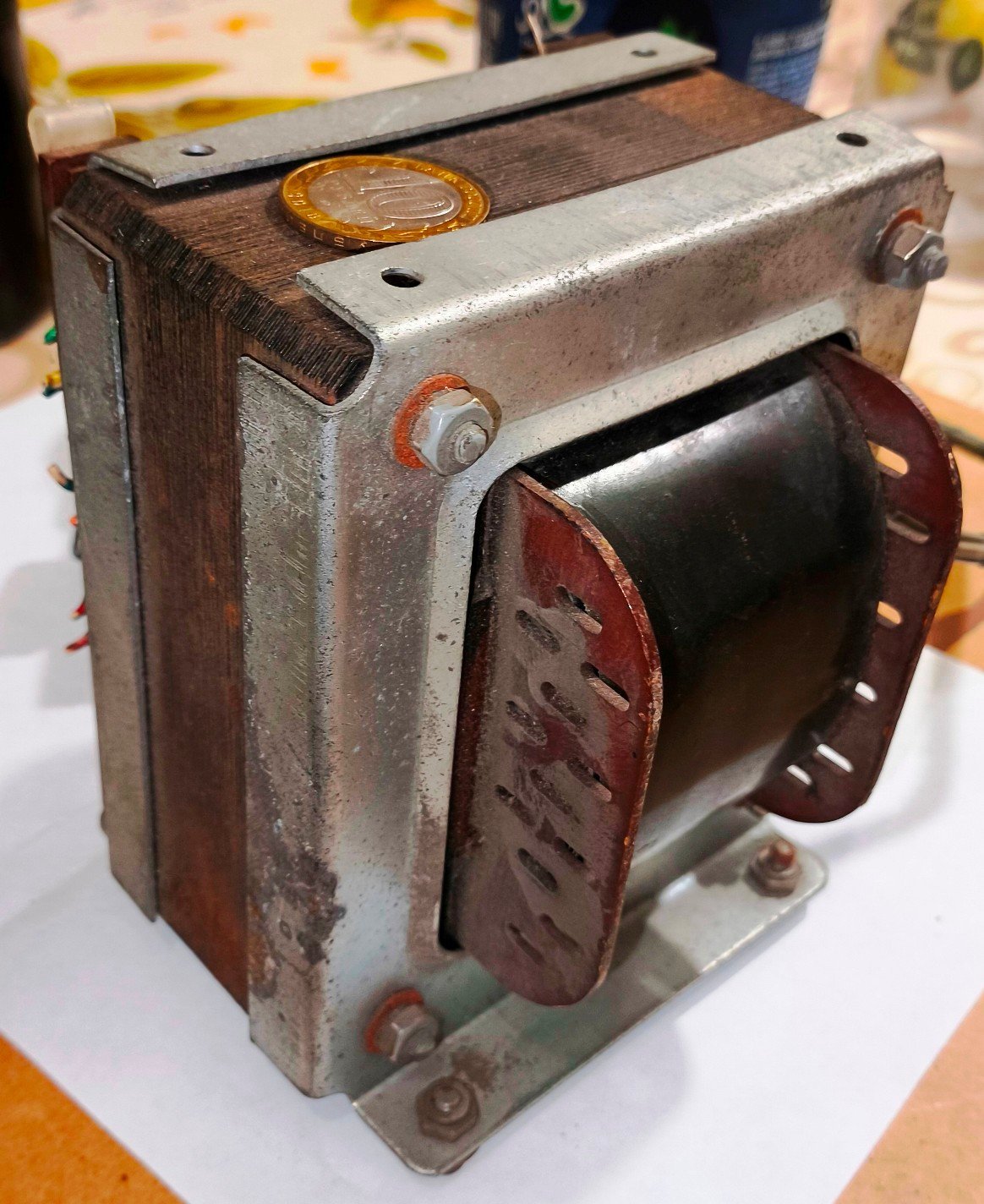

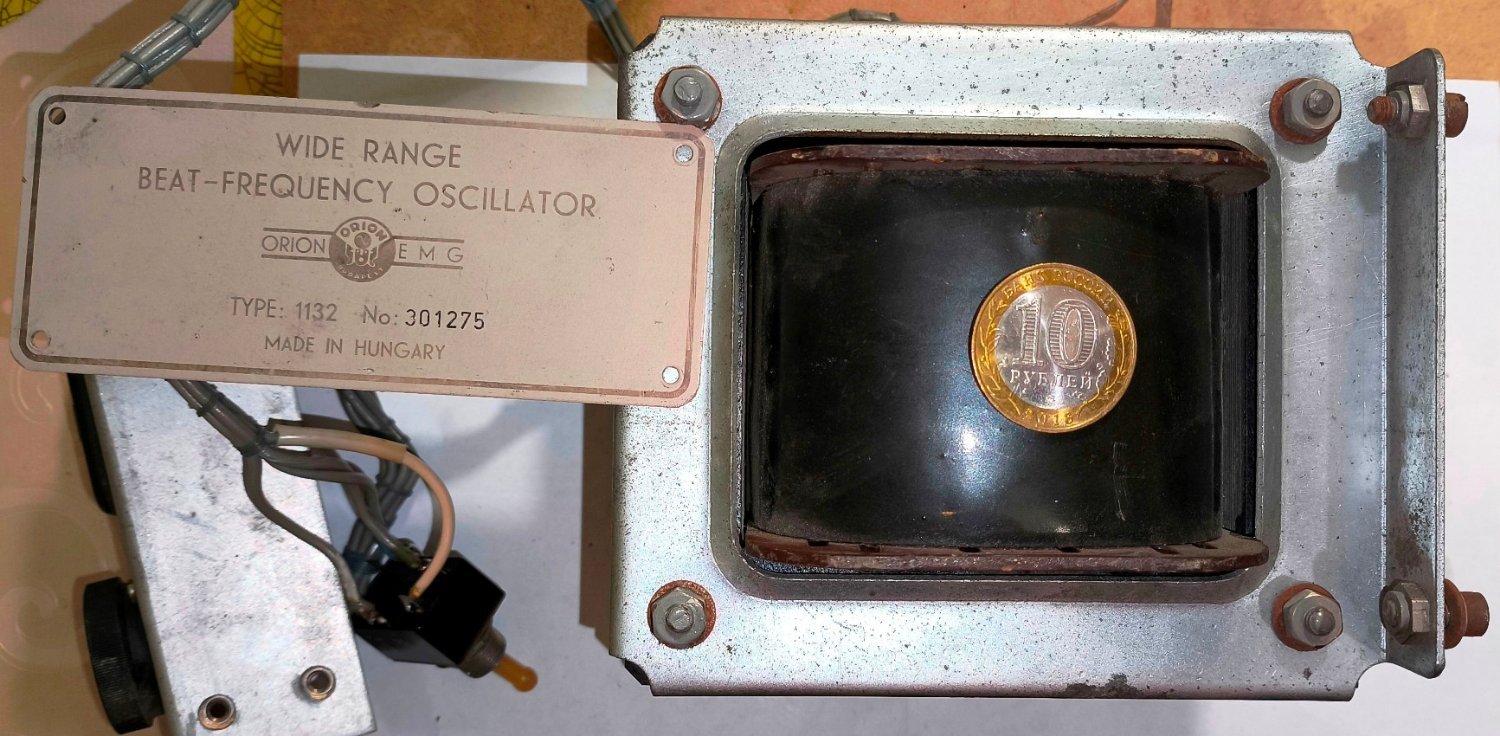

9. Силовой тр-р от венгерского стабилизатора на 2х OS51 (OS51 = 6083 = AX9909 = YL1200 = PE1/100). Сечение примерно 48*60 мм, пластины 0,5 мм. Вес 6,75 кг. Ток хх при сетевом 218 В- 150 мА. Вторички накальные- 5,4/ 7,1/ 14/ 14 вольт, все по 0,1 Ом. Анодная- 2 по 327/ 321 вольт, суммарно 666 вольт. 33/ 34 ома. Анодная с двумя отводами  по +5,5 вольт к анодной. Анодный ток для пары OS51  до 400 мА, накалы 12,6 вольт, 2 по 1,35 ампер. На которые силовик и рассчитан. 6000 руб. Другой накал на пару EL84 и др мелочь. Пересылка оптимально ОЗОН и 5Пост.









  • 2 weeks later...
Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 09.02.2026 в 20:53, Шурик сказал:

9. Силовой тр-р от венгерского стабилизатора на 2х OS51

Продан.

  • 1 month later...
Шурик Community Regular

Шурик

Posted
  • Author
Posted
В 23.11.2025 в 20:57, Шурик сказал:

5. Недоразумения: ТСШ-170

Пара ТСШ-170 продана.

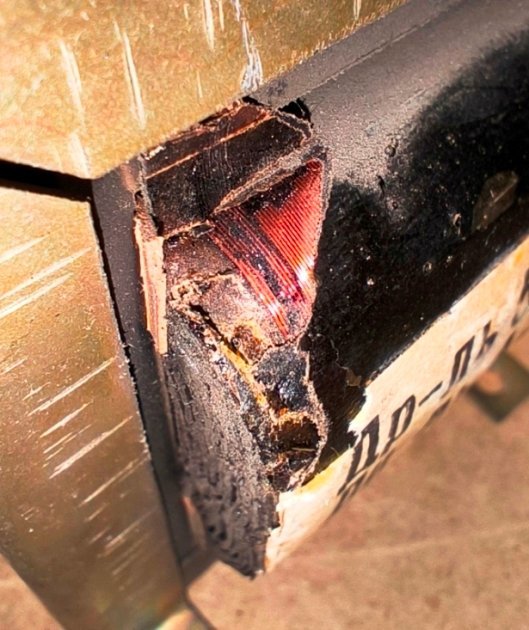

10. Четыре тр-ра. ШЛ, сечение 18*32 мм. При 225 вольт в сети, ток хх = 20 мА. В первичке 2 отвода. Вторичка диаметром примерно 0,4 мм, 41 вольт с отводами - 8 и 28 вольт. У одного отломана часть каркаса (см фото). Другой успели разобрать- каркас, железо отдельно. 3й и 4й- идеальны. 1000 руб./4 шт.






Шурик Community Regular

Шурик

Posted
  • Author
Posted

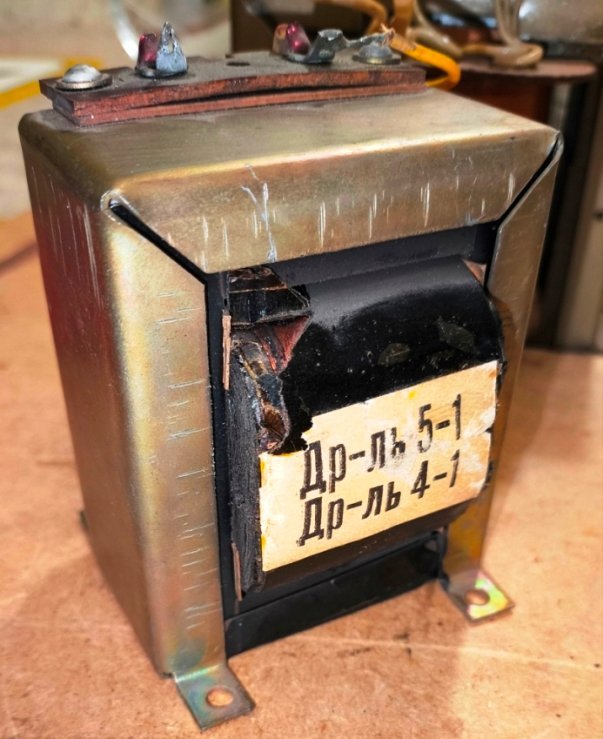

12. Дроссель. Сечение 24*40 мм. 239 Ом. 13,2 Гн. На выводах подпаян провод 0,4 мм. В обмотке угадывается  примерно 0,25 мм. 800 руб.





Шурик Community Regular

Шурик

Posted
  • Author
Posted

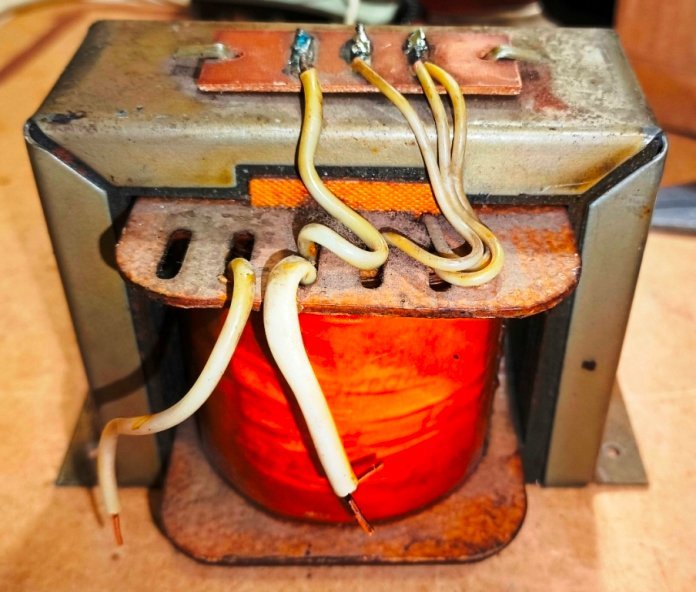

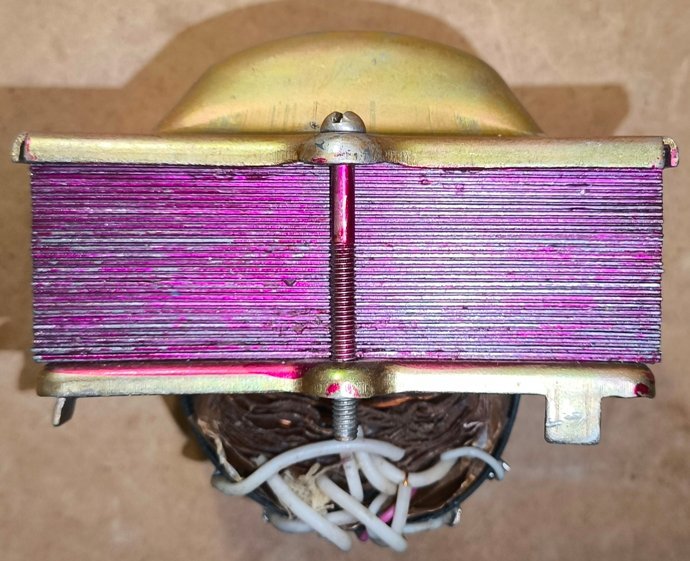

13. Силовой. Ш+Ш 30*40 мм. Ток хх= 67 мА при сетевом 227 вольт. Вторички диаметром 1 мм, 26,2+13,4 вольта. 400 руб.




Шурик Community Regular

Шурик

Posted
  • Author
Posted

14. Силовой. ШЛ 18*40 мм. Немного гудит. Ток хх= 18 мА, при сетевом 227 вольт. Вторичка диаметром 1,3 мм, 11,7 вольта. 400 руб.
