Была очень давно подобная тема на старом портале,  только конкретно по ГУ-4 "чебурашка".?

Я даже  полный комплект моточных мотал одному форумчанину, не помню уж конкретно кому....

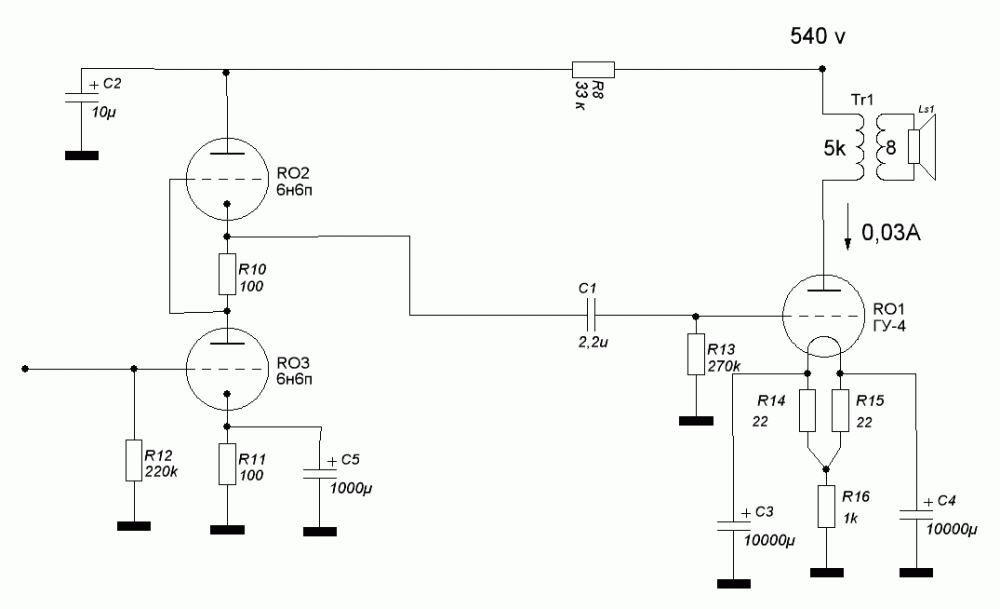

И схему вот попытался нарисовать, возможно и ошибок немало....

Сделал он этот усилитель или нет, не знаю.

    Я к тому веду, что давайте покажем...пообсуждаем... практические реализации таких  усилителей на всяких экзотических лампах...на первый взгляд совсем не для звука...

например ги-3, гми-11, 83....маломощных и мощных....да много их всяких! Зарубежных тоже конечно!

Как то мало известны такие редкие усилители.

А ведь интересно!?


Изображение 001.jpg

Изображение 007.jpg

  • Replies 74
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Васянин Сергей
Васянин Сергей

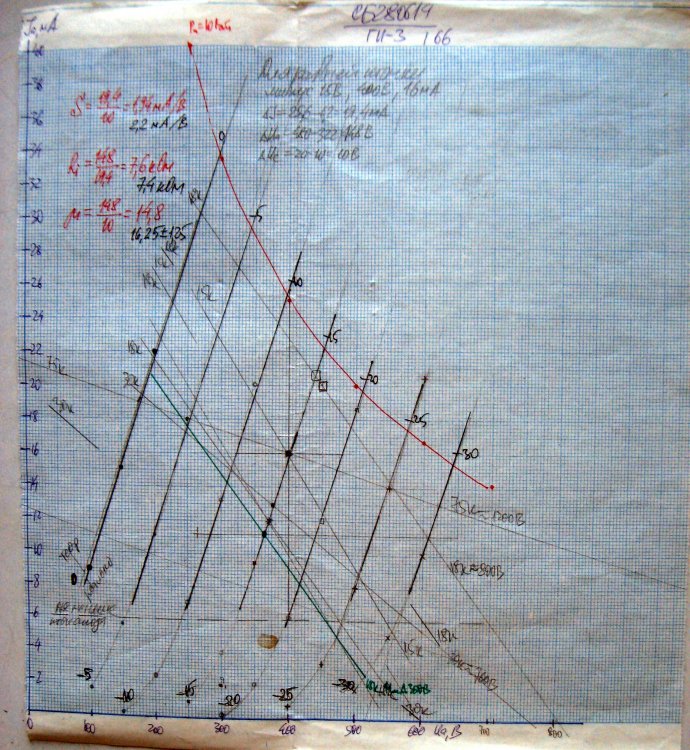

Выложу, конечно, надо только перерисовать схемки. Пока фото.

Кружка
Кружка

ИМХО, в этом и преимущество DIY, что можно использовать любые редкости. Главное, чтобы они в Китайские поделки не подходили. Иначе ценники растут как на дрожжах. Прикатили пару месяцев назад. Нул

BAA
BAA

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted

Было тоже желание сделать пред на ГИ-3 в LW, даже лампы прикупил на АП, до дела так и не дошло, не помню кто говорил, по звуку сравнима с ГМ-57.

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
5 минут назад, Юрий_Б сказал:

Было тоже желание сделать пред на ГИ-3 в LW, даже лампы прикупил на АП, до дела так и не дошло, не помню кто говорил, по звуку сравнима с ГМ-57.

Шалин говорил.

Кружка Local

Кружка

Posted
Posted

ГИ-3 в пред понятно, хотя в LW не удобно - требуют высокого анодного.

ГМИ-11 и 83 вполне применимы, хотя и не особо удобны.

Зачем пытаться совать один штук ГУ-4 в SE - выше моего понимания.

alss Proficient

alss

Posted
Posted

По звуку не знаю - к Рыжкову на Сегун думал доехать, но оказии в Харьков закончились тогда, лет 10 назад, а вот по линейности вполне сравнимы - вот что наснимал в партии из десятка (даже нашел 2С26 1945-ого года); использовал для раскачки 300В - хорошо!


  • Like (+1) 1
  • Thanks (+1) 2
alss Proficient

alss

Posted
Posted

Чтобы не наложились сообщения - друг давно занялся серий Г-4хх, сделал, осталось ему найти Г-414...

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
8 минут назад, Кружка сказал:

Зачем пытаться совать один штук ГУ-4 в SE - выше моего понимания.

Если мне память не изменяет, то АТI вроде собирал макет на 2-х в параллель.

Юрий_Б Local

Юрий_Б

Posted
Posted
12 минут назад, Кружка сказал:

ГМИ-11 и 83 вполне применимы, хотя и не особо удобны.

Я в место ГУ-72 ставил, не понравилось, вернул 72.  ГУ-4 одно время нитис искал, может он что скажет.

ВКН Local

ВКН

Posted
Posted
2 минуты назад, Юрий_Б сказал:

 ГУ-4 одно время нитис искал, может он что скажет.

Юрий, вроде здравомыслящий... Но правда, может что и скажет...

Кружка Local

Кружка

Posted
Posted

ИМХО, применение любой экзотики должно быть обосновано техническими характеристиками. Чай не нулевые, до развития сетевой торговли. К слову сказать, всегда ратовал за применение в DIY конструкциях не раскрученных подопечных.

  • Like (+1) 1
  • Thanks (+1) 1
ВКН Local

ВКН

Posted
Posted

Допустим, есть одноанодные РА20(MAZDA) , АС042(MULLARD) со времен палеолита. Но сделать на них SE - непозволительная роскошь! ДД, что за провокационная тема?

Кружка Local

Кружка

Posted
Posted

Если их есть в достатке на замену - почему нет? У меня сейчас на выходе стоят лампочки значительно более редкие, хотя и гораздо менее востребованные, а следовательно ???

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
14 часов назад, ВКН сказал:

Допустим, есть одноанодные РА20(MAZDA) , АС042(MULLARD) со времен палеолита. Но сделать на них SE - непозволительная роскошь! ДД, что за провокационная тема?

Никак не провокационная.  Знаю я вас...?

Вон на гм-60 делали же!

Константин! А вроде у Миши была мечта сделать усилитель на гу-4 ? Ещё в далёком 2010-м году.

Вы не помогли ему в этом?

п.с. Вспомнил! А ведь такой усилитель был у вас!:classic_smile: Фото не могу найти...

 Александрович (JAS) ещё схему давал.

---------------------------

Константин, извиняюсь....я перепутал.

Вы на 3С24 делали! Тоже экзотика.

На гу-4 сделать не Михаила мечта.

Nittis Local

Nittis

Posted
Posted (edited)
22 часа назад, ВКН сказал:

Юрий, вроде здравомыслящий... Но правда, может что и скажет...

Спасибо, Константин, за доброе высказывание обо мне!

       22 часа назад, Юрий_Б сказал:

        ГУ-4 одно время Ниттис искал, может он что скажет.

Прошу простить, не оправдал надежд.?

С уважением, Nittis

Edited by Nittis
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Да не Юрий, схему не глянем....ATI макеты с головы собирал, да и не вижу я его давно на форумах.

Помню ещё что режим гу-4 с нулём на сетках.



Кружка Local

Кружка

Posted
Posted

Сдалась вам схема. Сказано ведь: пара ламп по тех. параметрам эквивалентна одной 211. Дальше определяться с ТВЗ, БП и в путь.

Юрий_Б Local

Юрий_Б

Posted
Posted (edited)

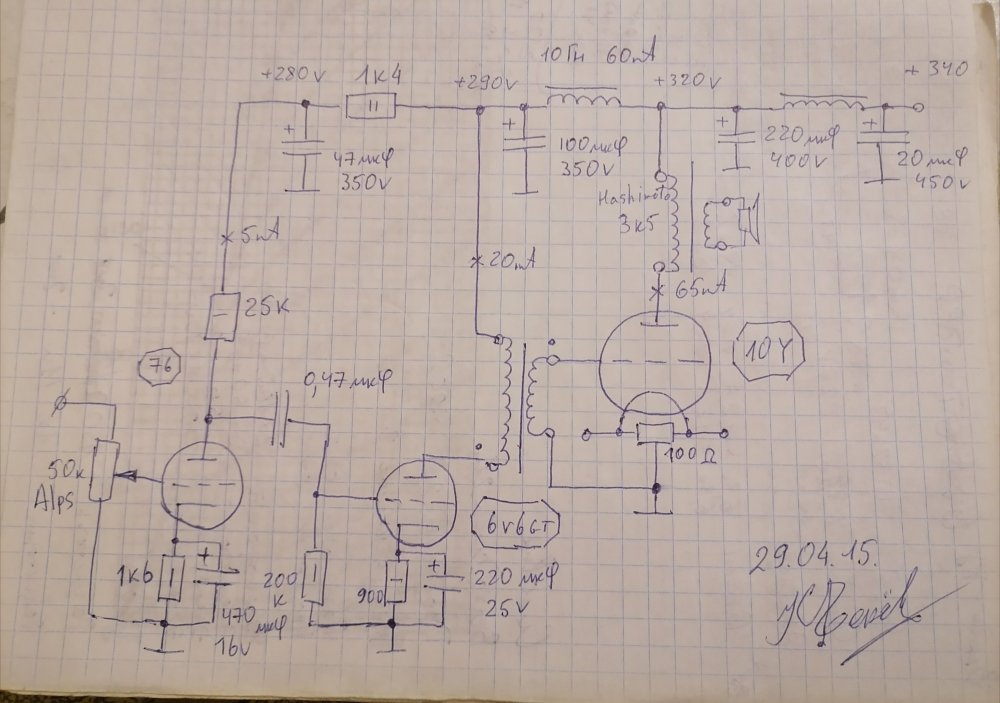

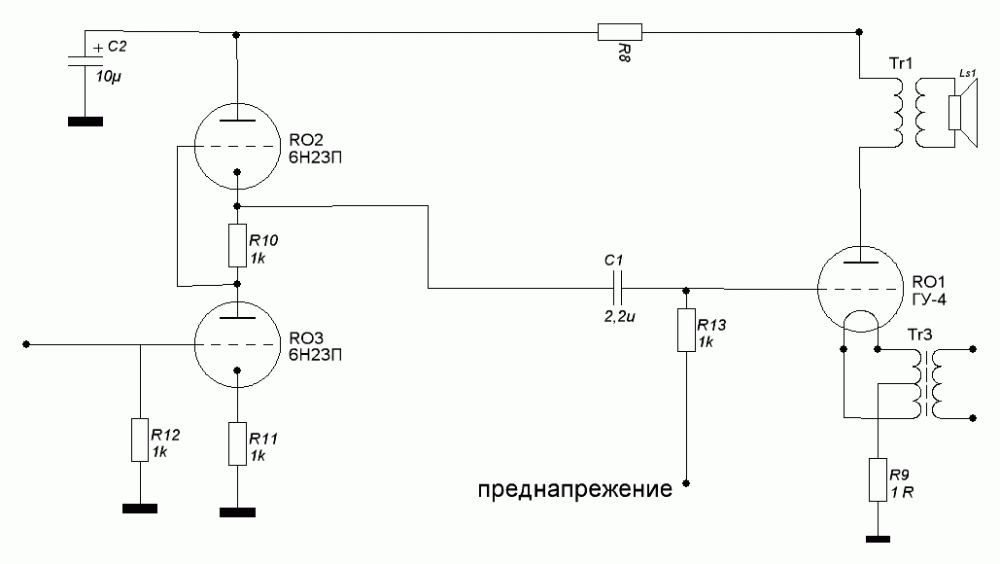

Выудил со старого АП, а вдруг кто соблазнится. Схемы выкладывал ДД. На 1 и 2 фото полярность одного С в катоде ГУ-4 поменять на обратную.
