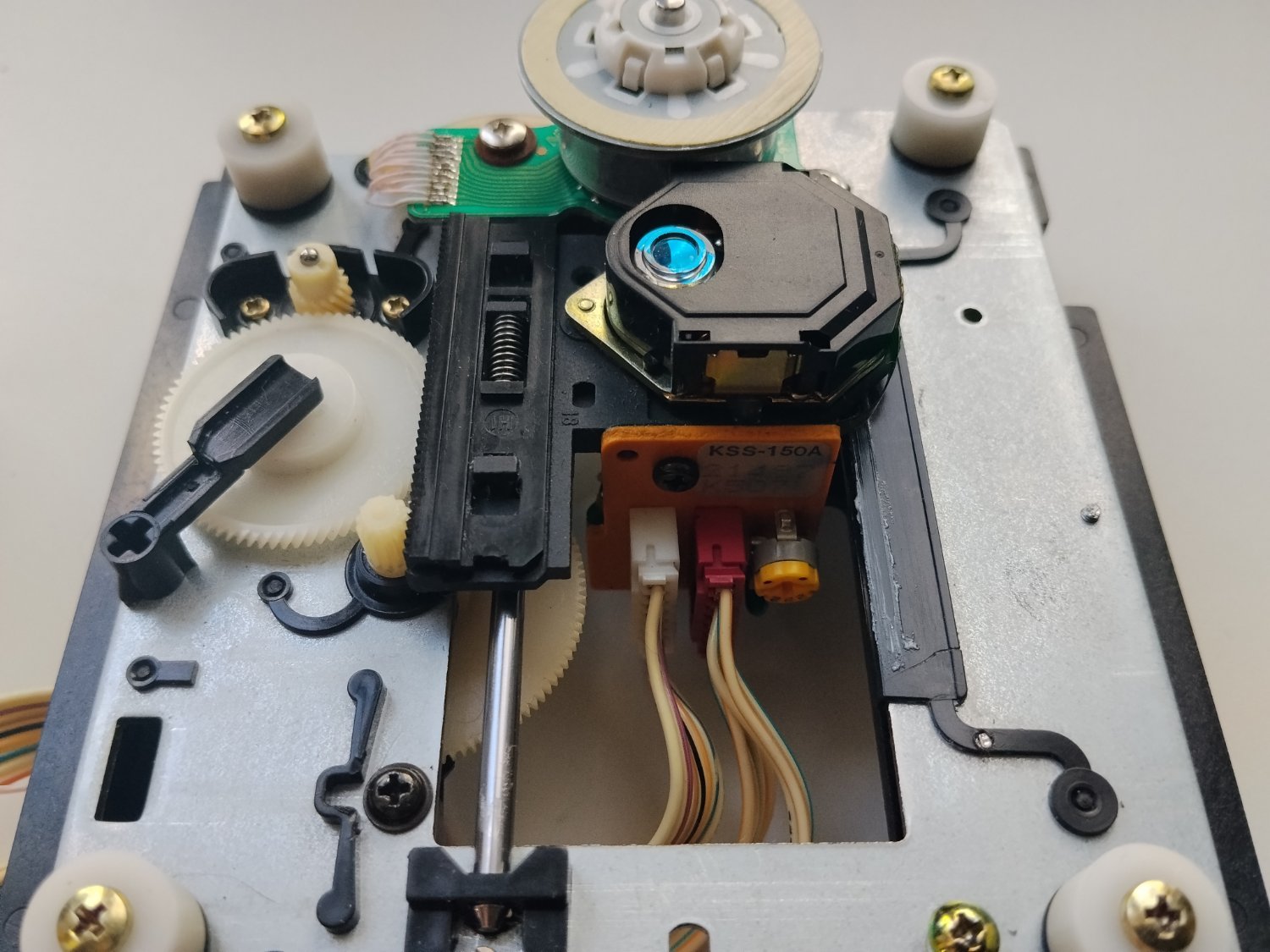

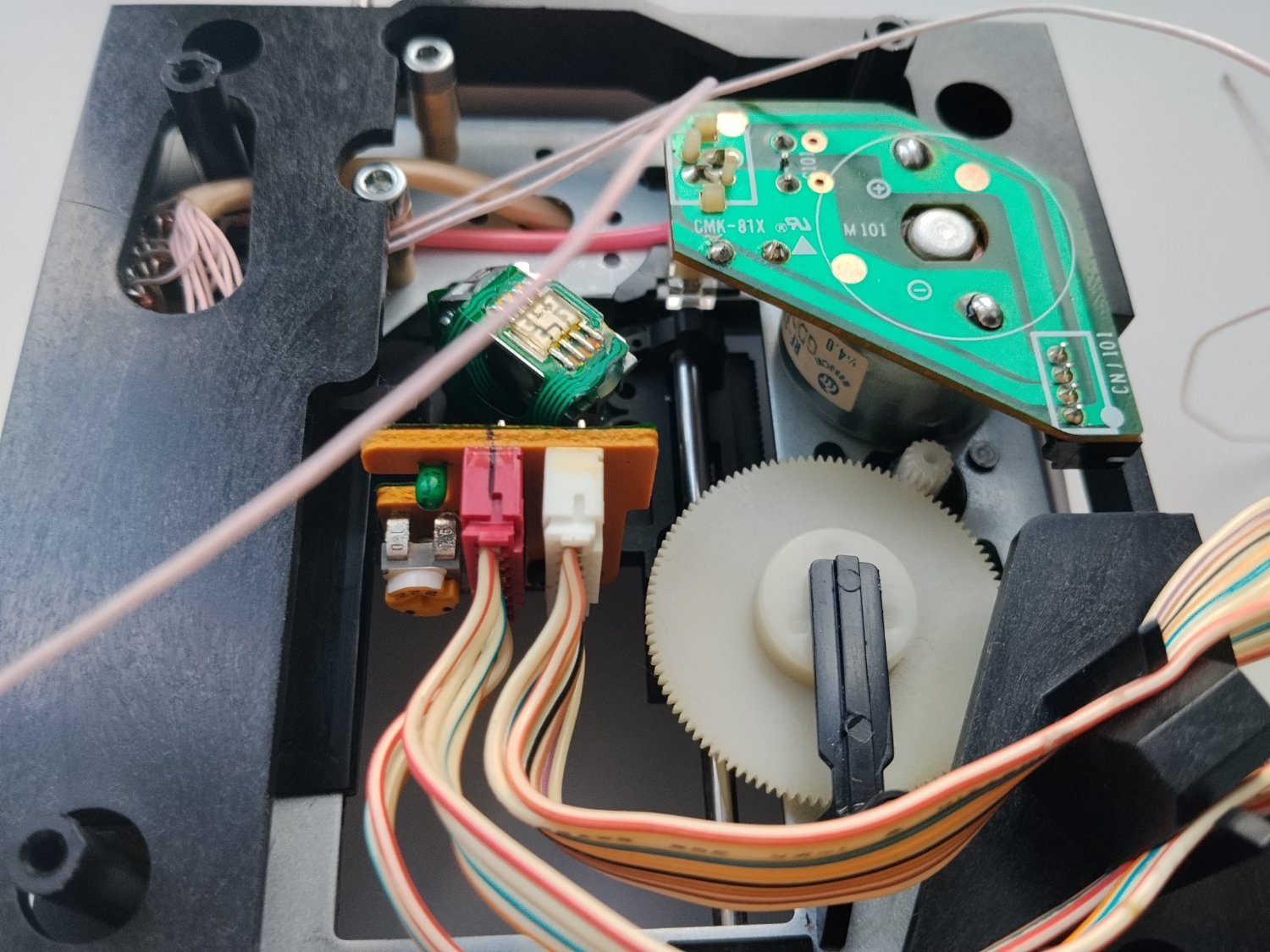

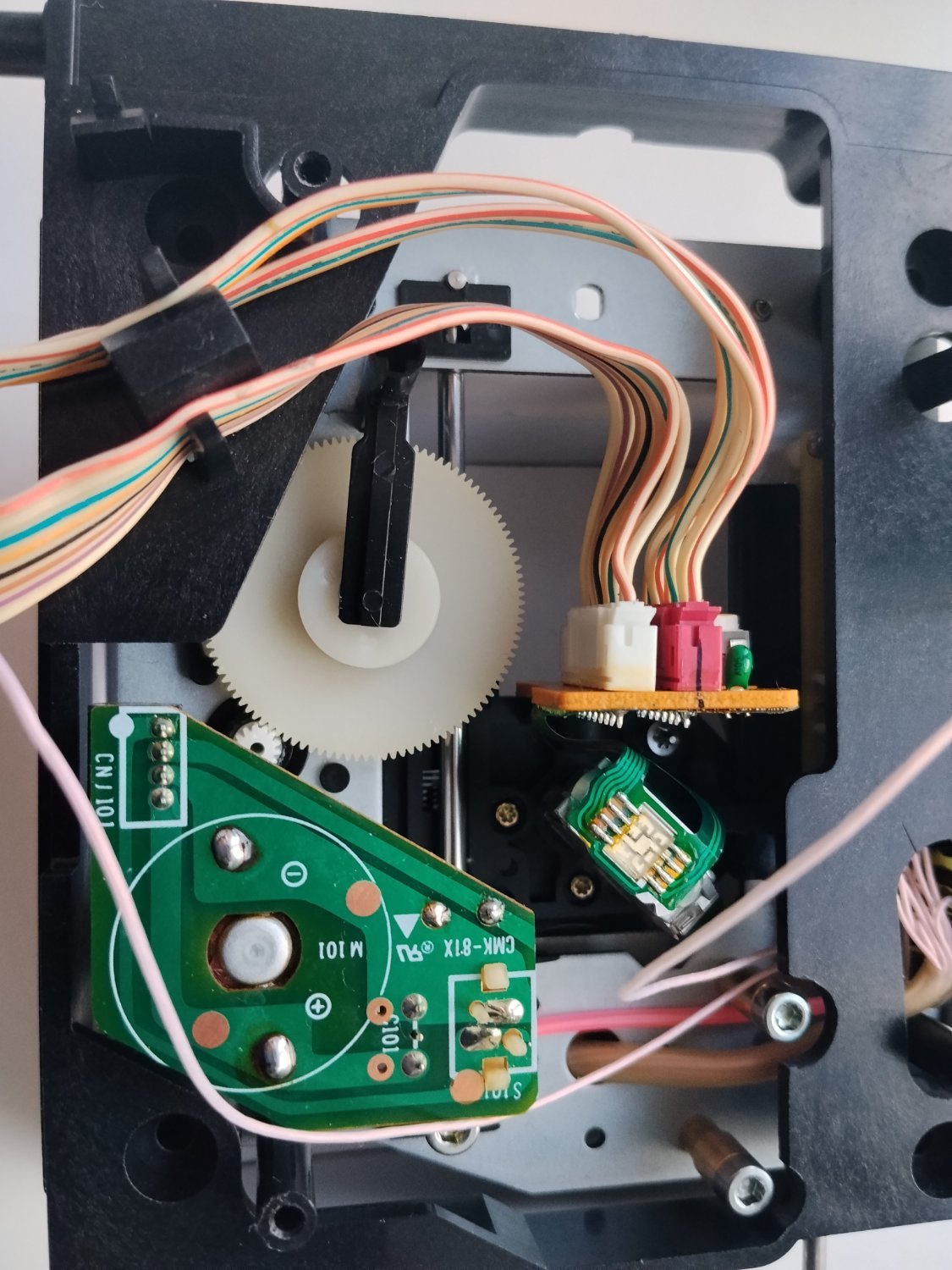

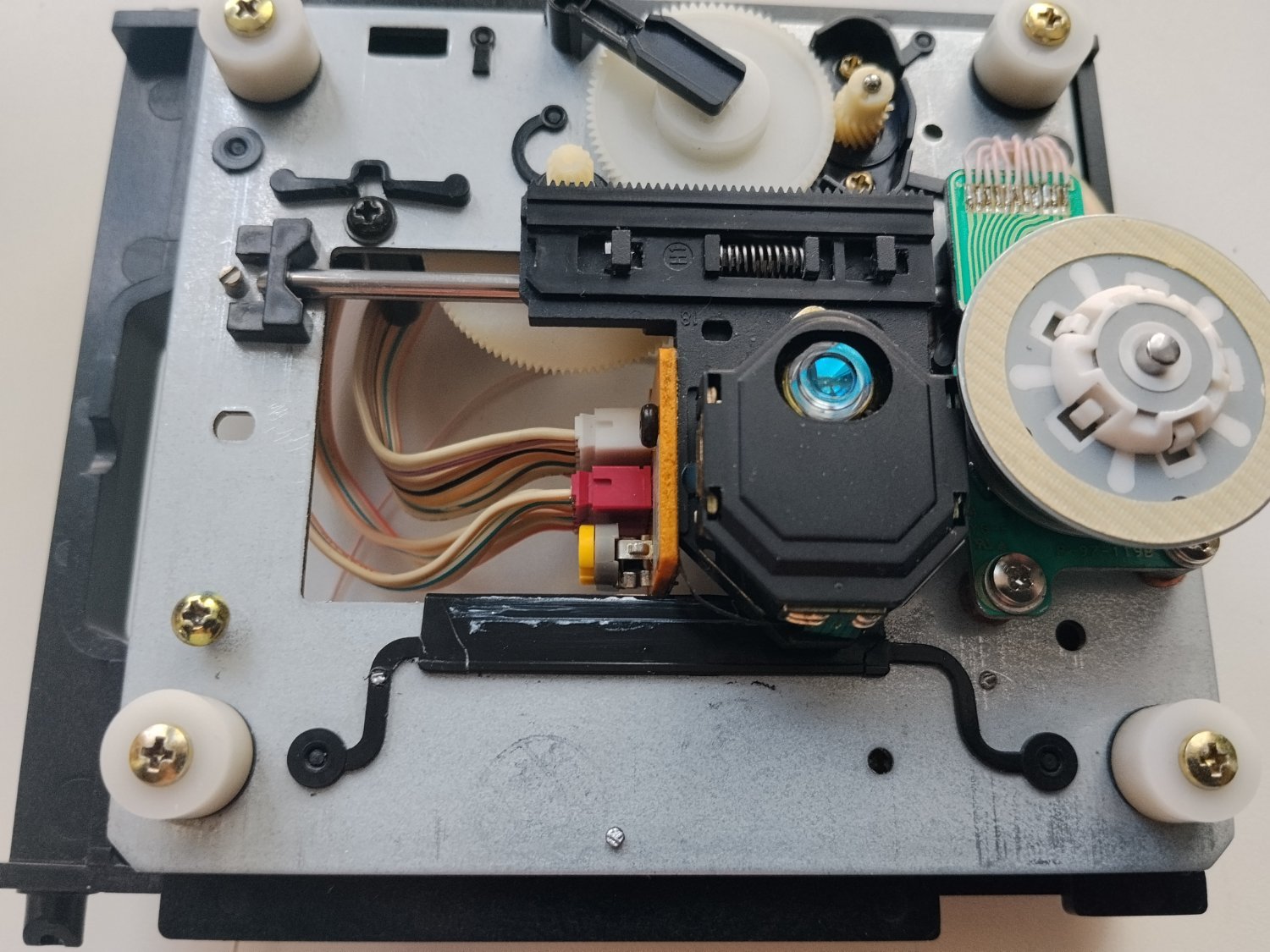

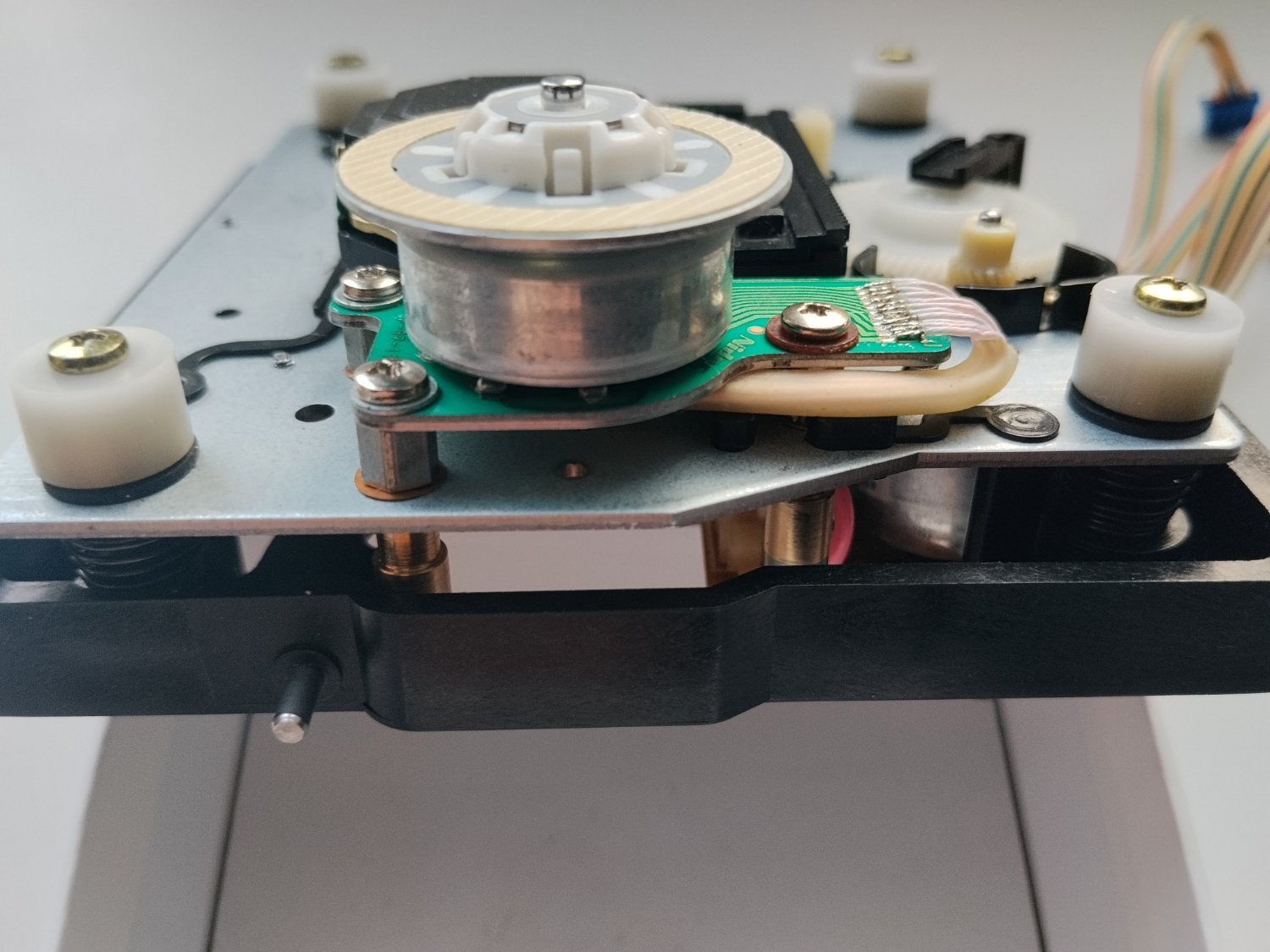

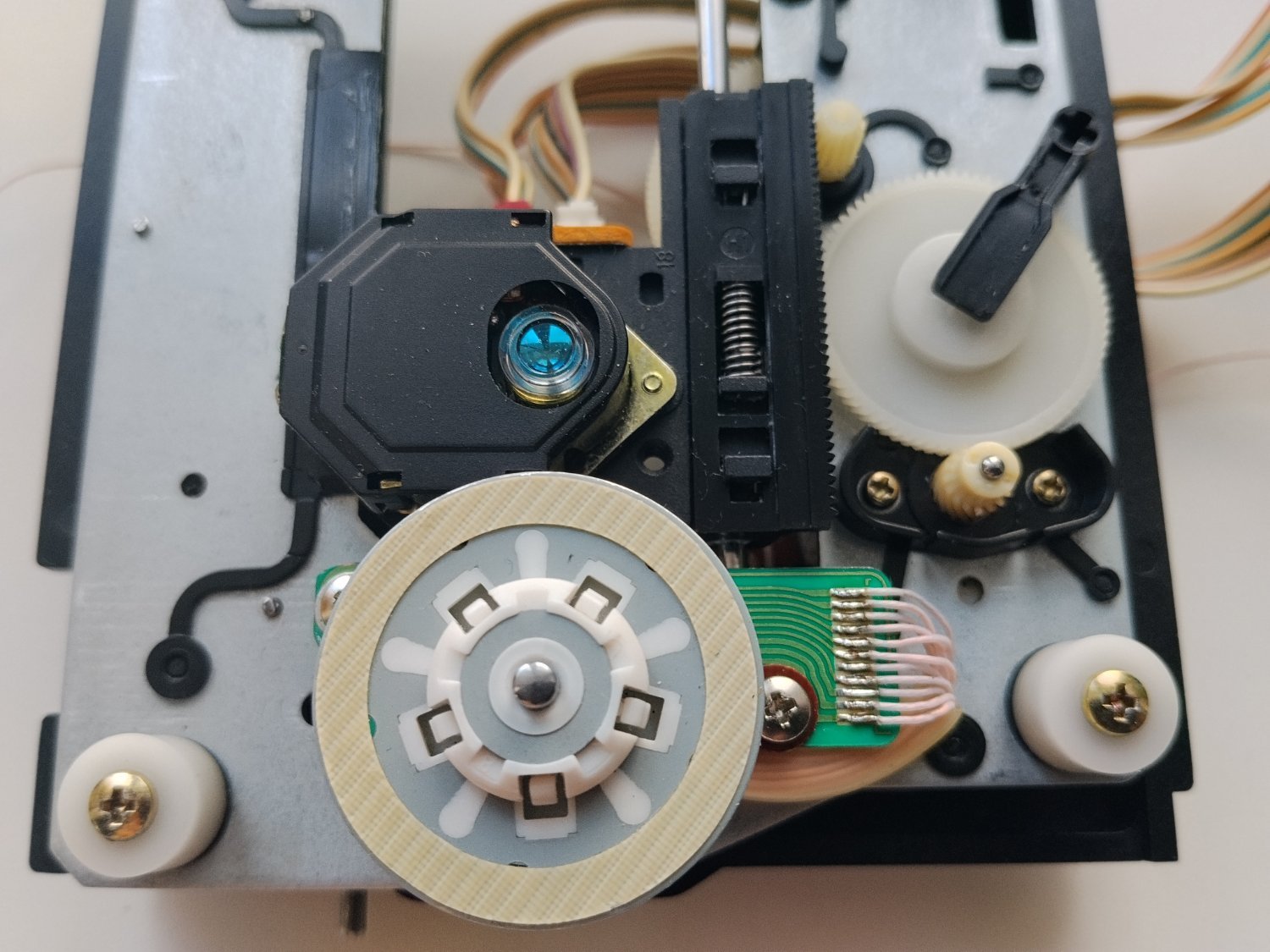

Схемы векторного индикатора для регулировки лазерных головок после замены лазера.

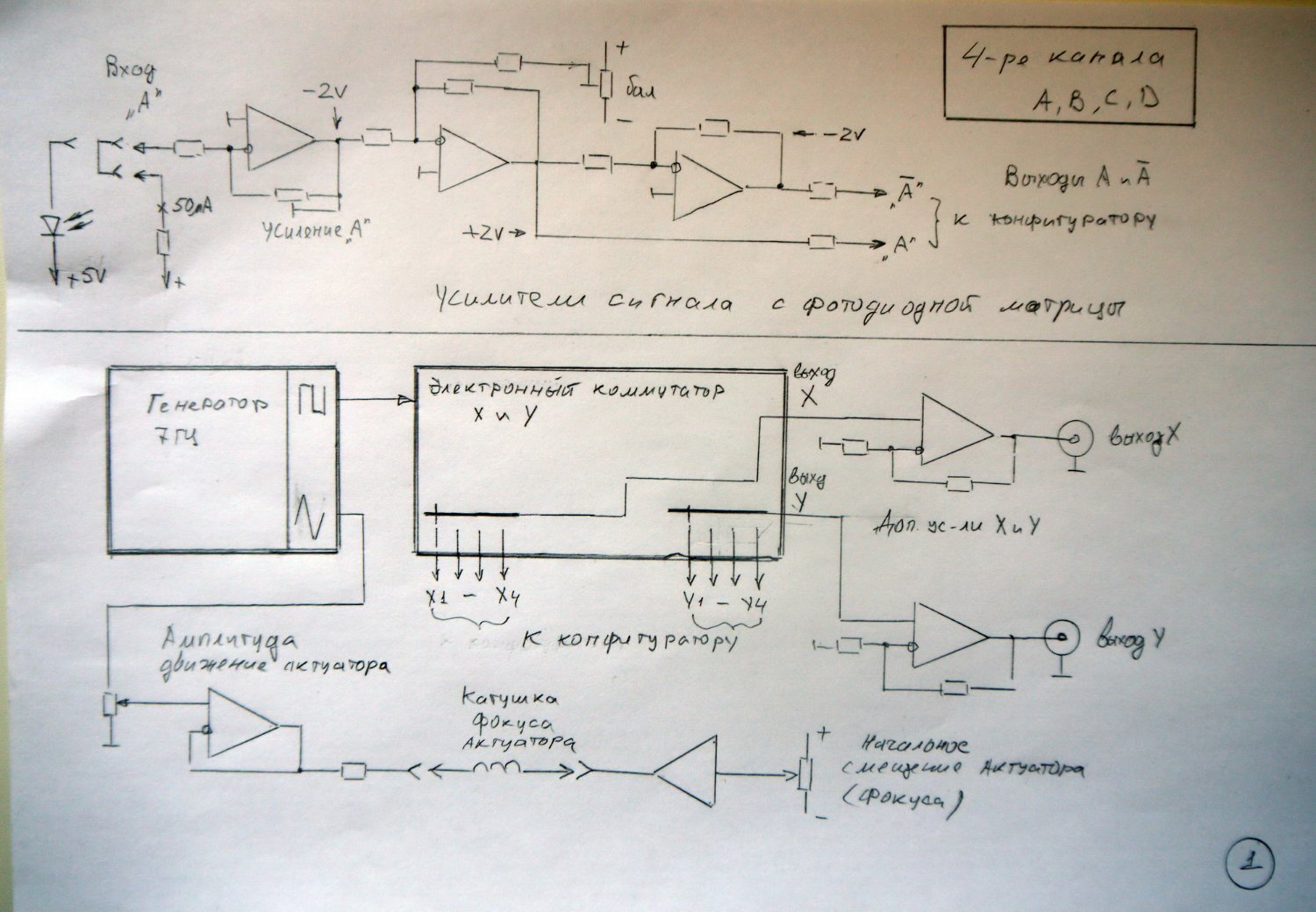

1. - структурная схема.

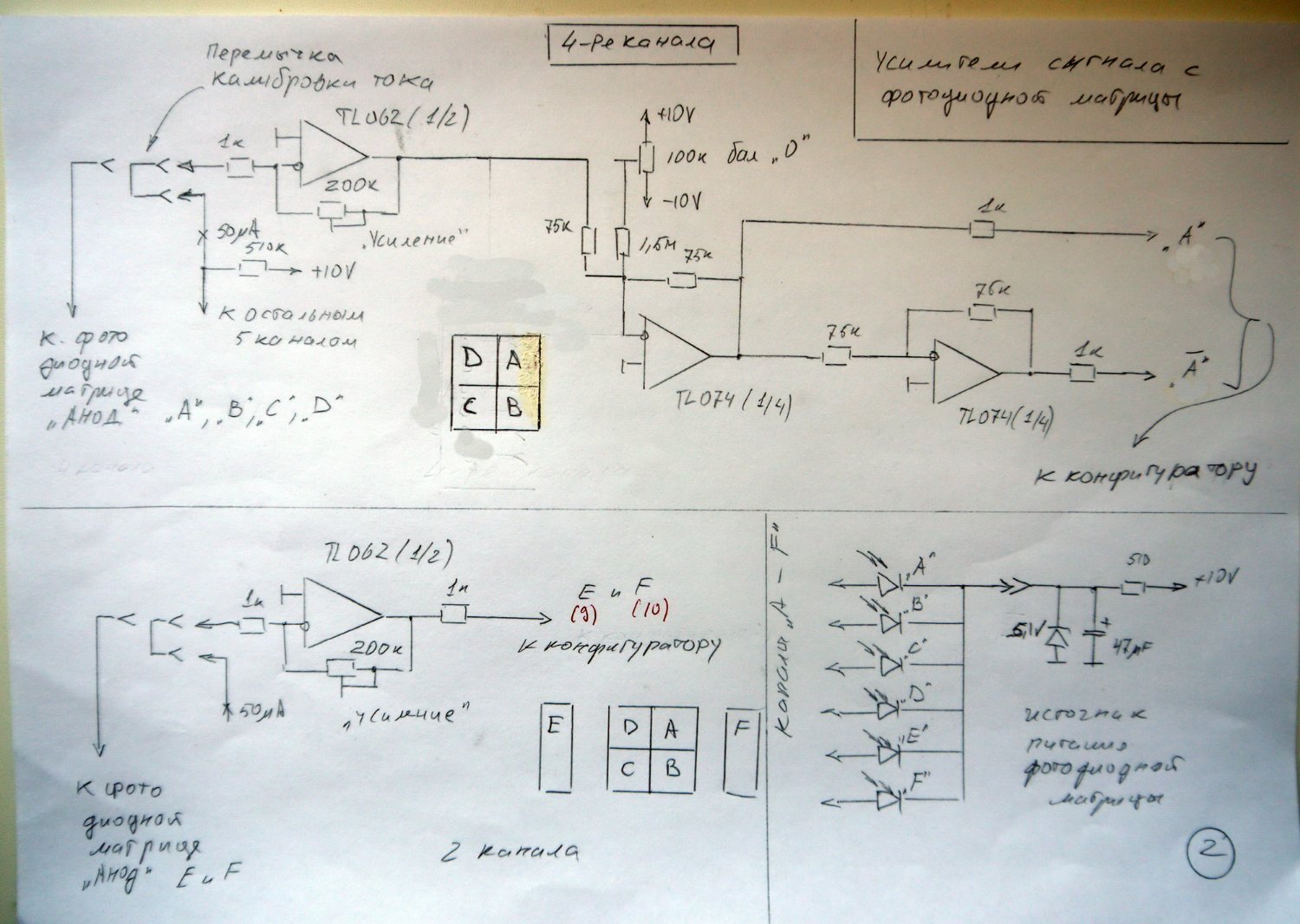

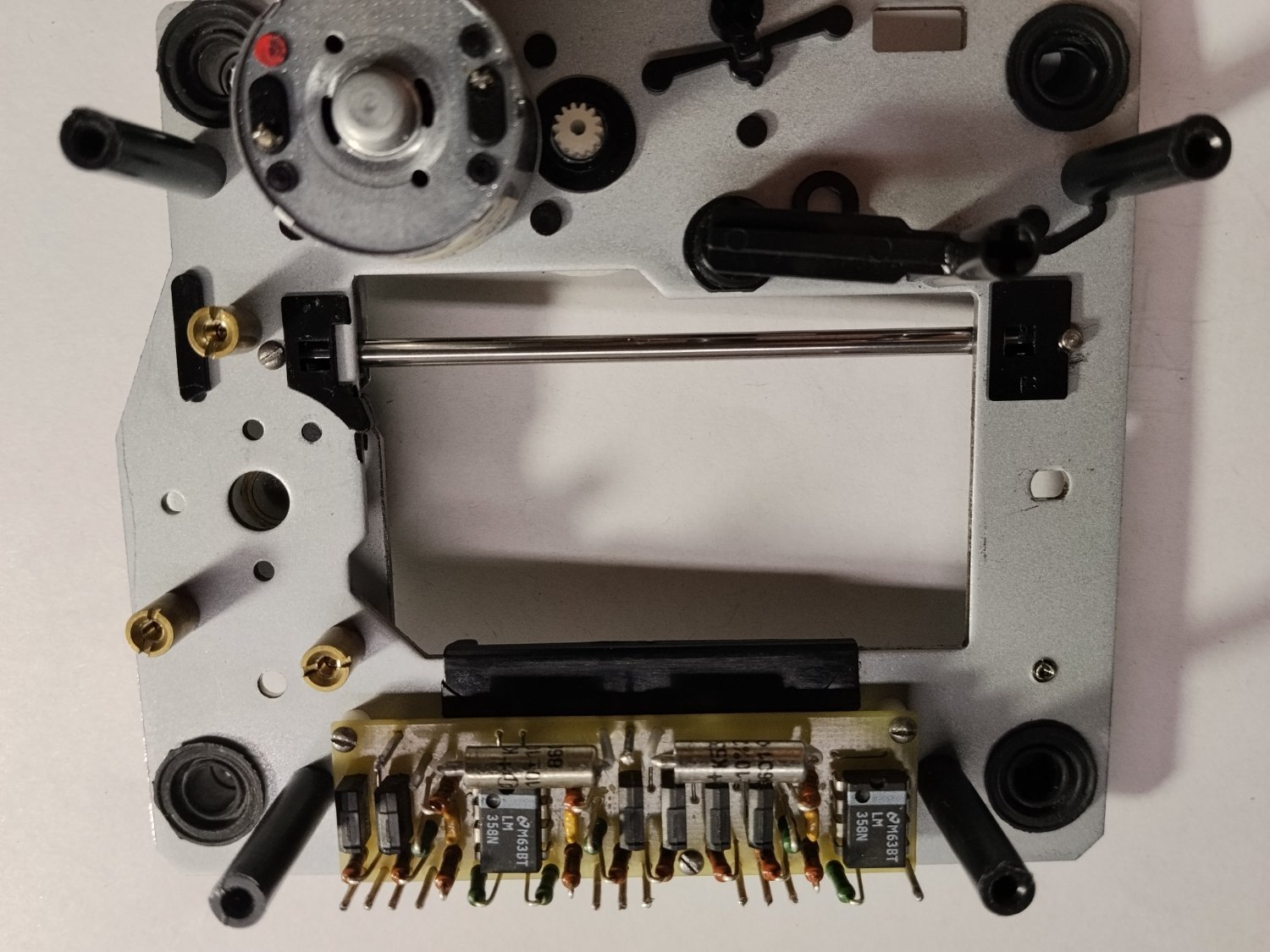

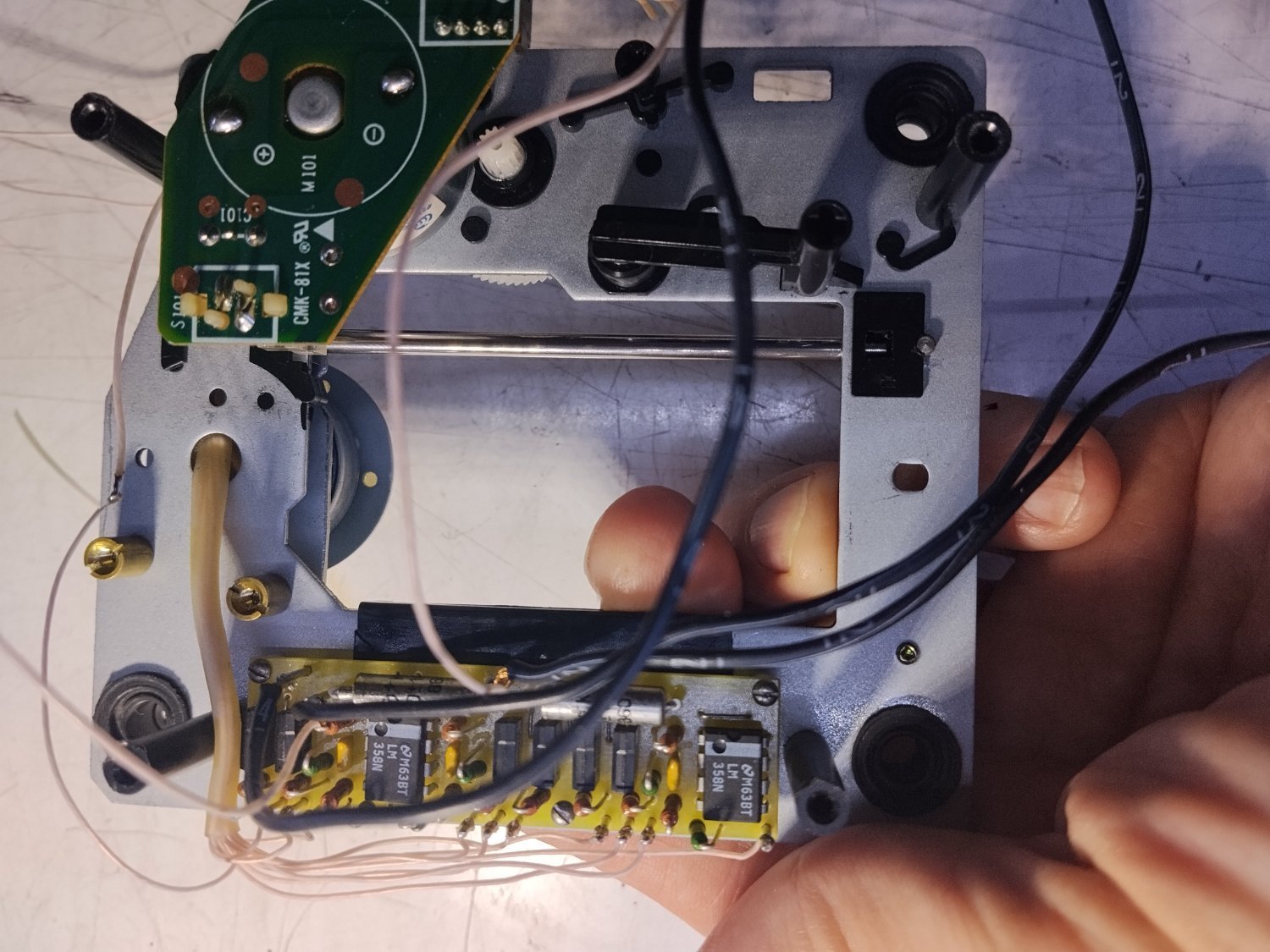

2. - схема шести канального усилителя для работы с матрицей фотодиодов

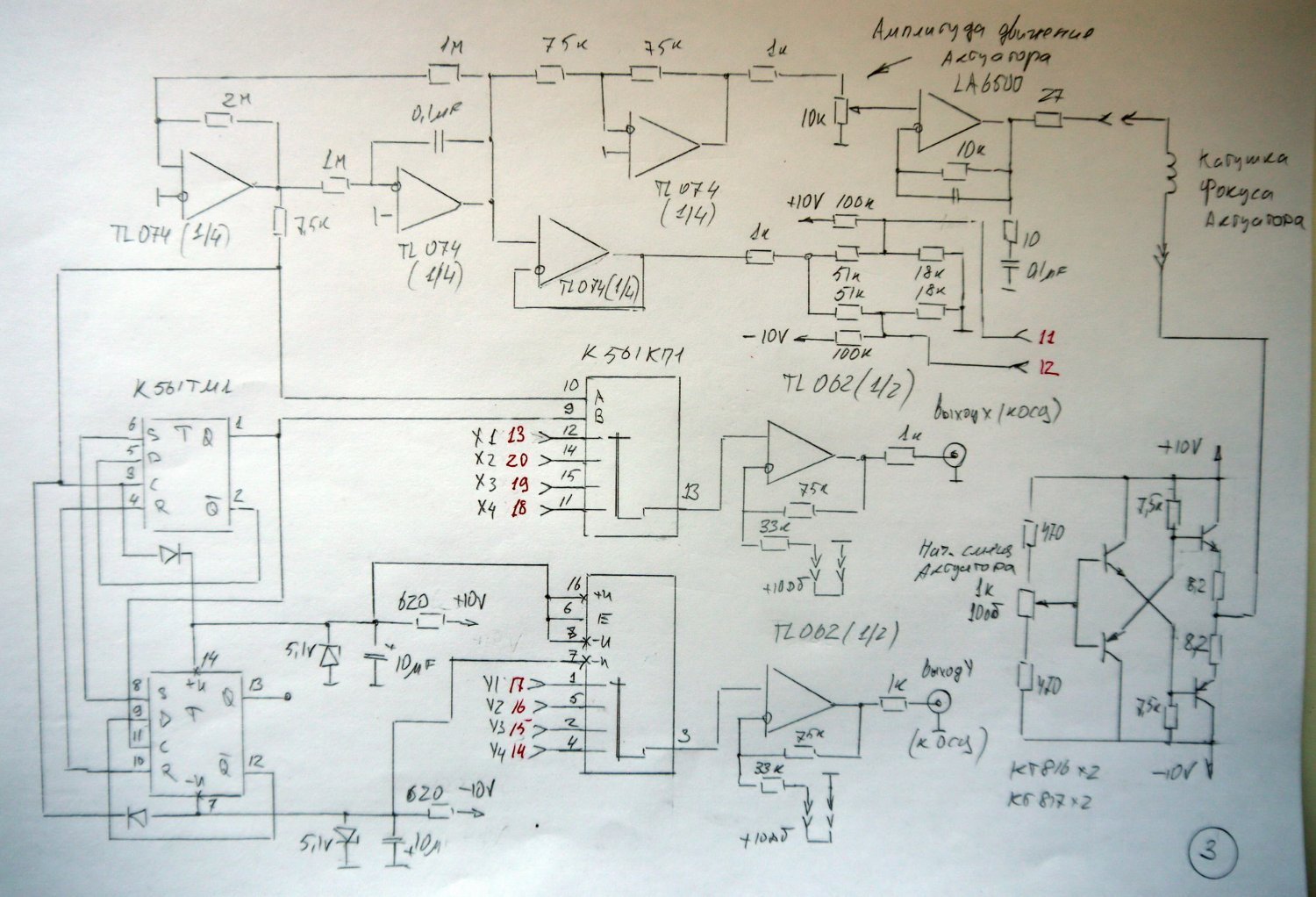

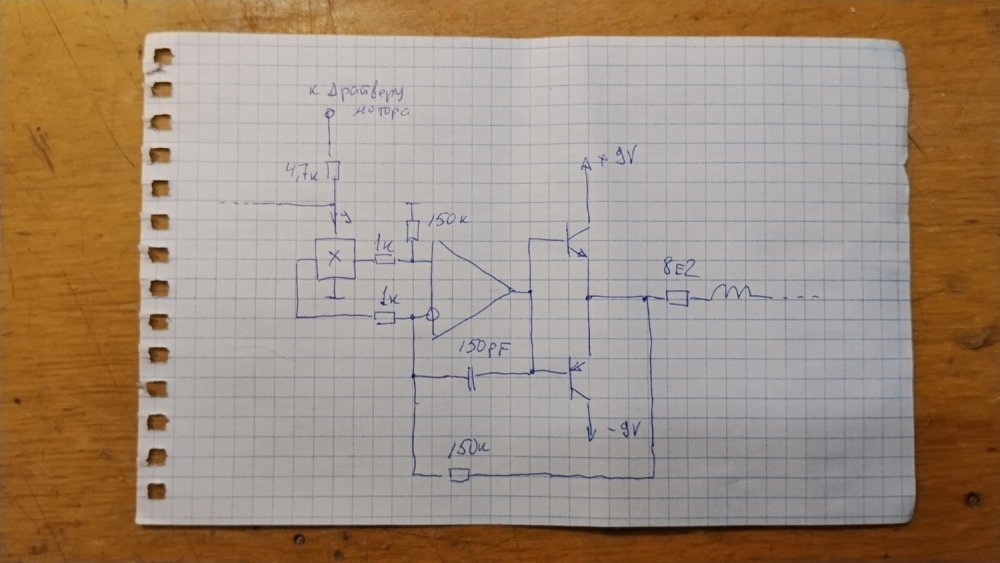

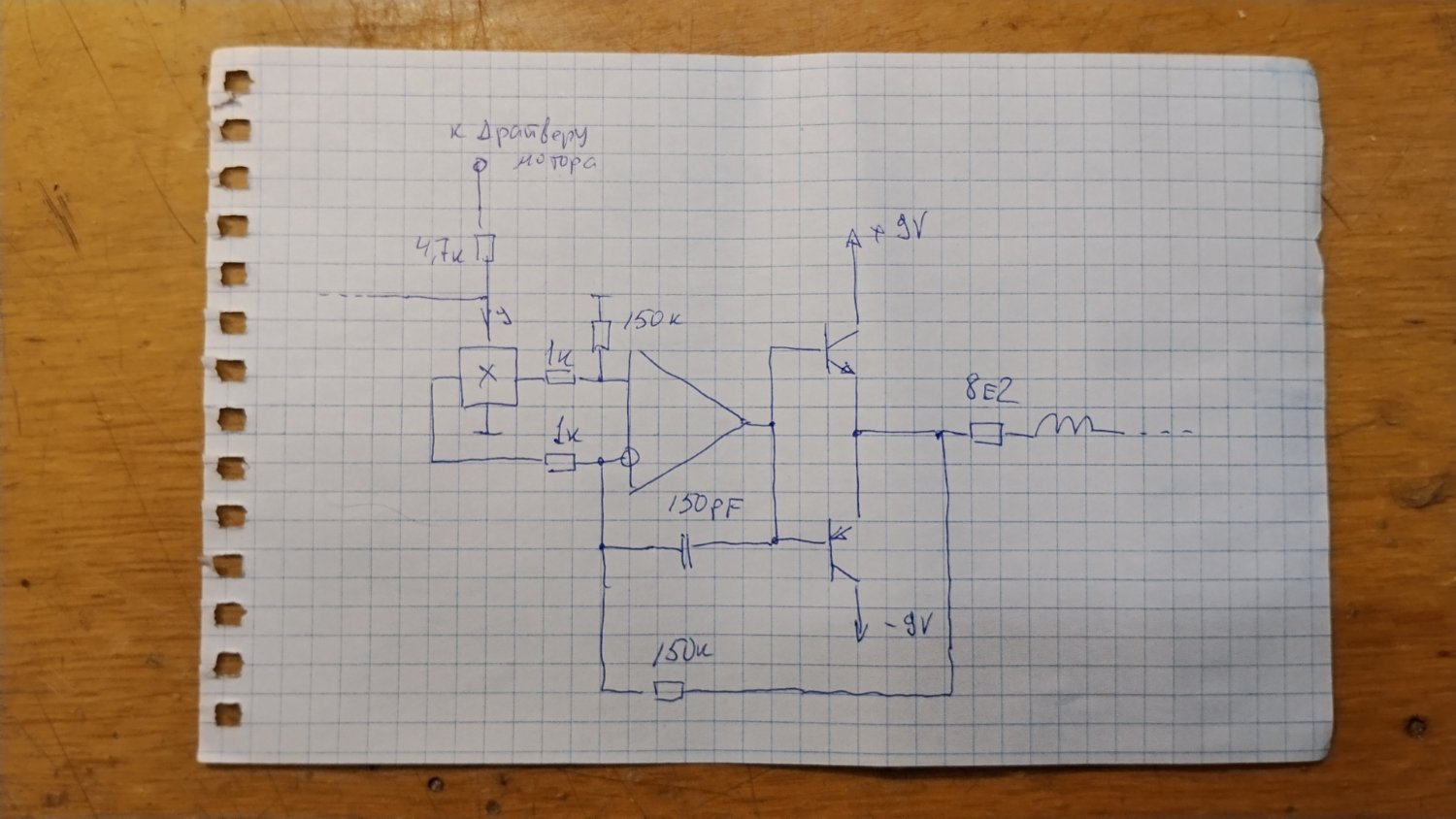

3.- коммутатор и усилители для управления катушкой фокуса актуатора

4. - распайка разЪема конфигуратора, цепи питания лазера и опционально подключение стрелочных приборов.

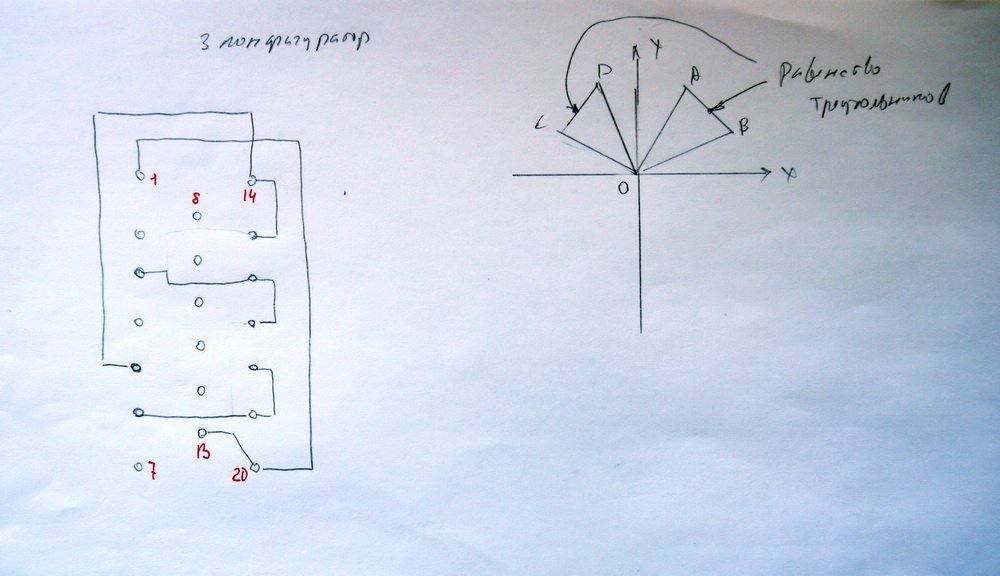

остальное - схемы распайки конфигураторов.

Конфигураторы - это разЪем затычка, в котором с помощью перемычек и резисторов создано соединение для выбора различных режимов работы прибора.

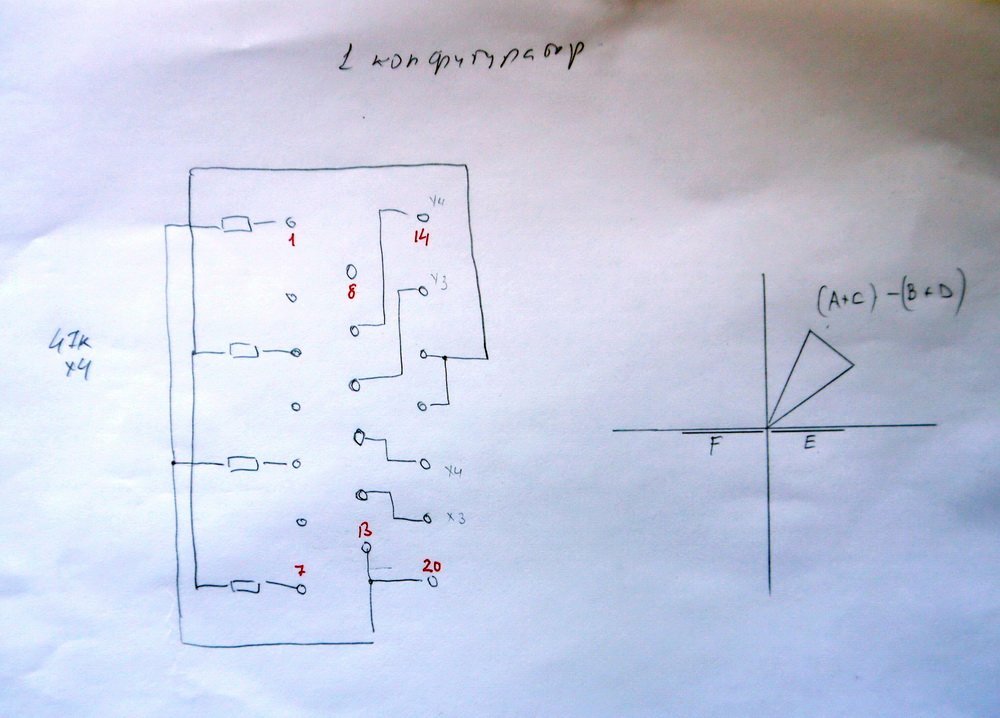

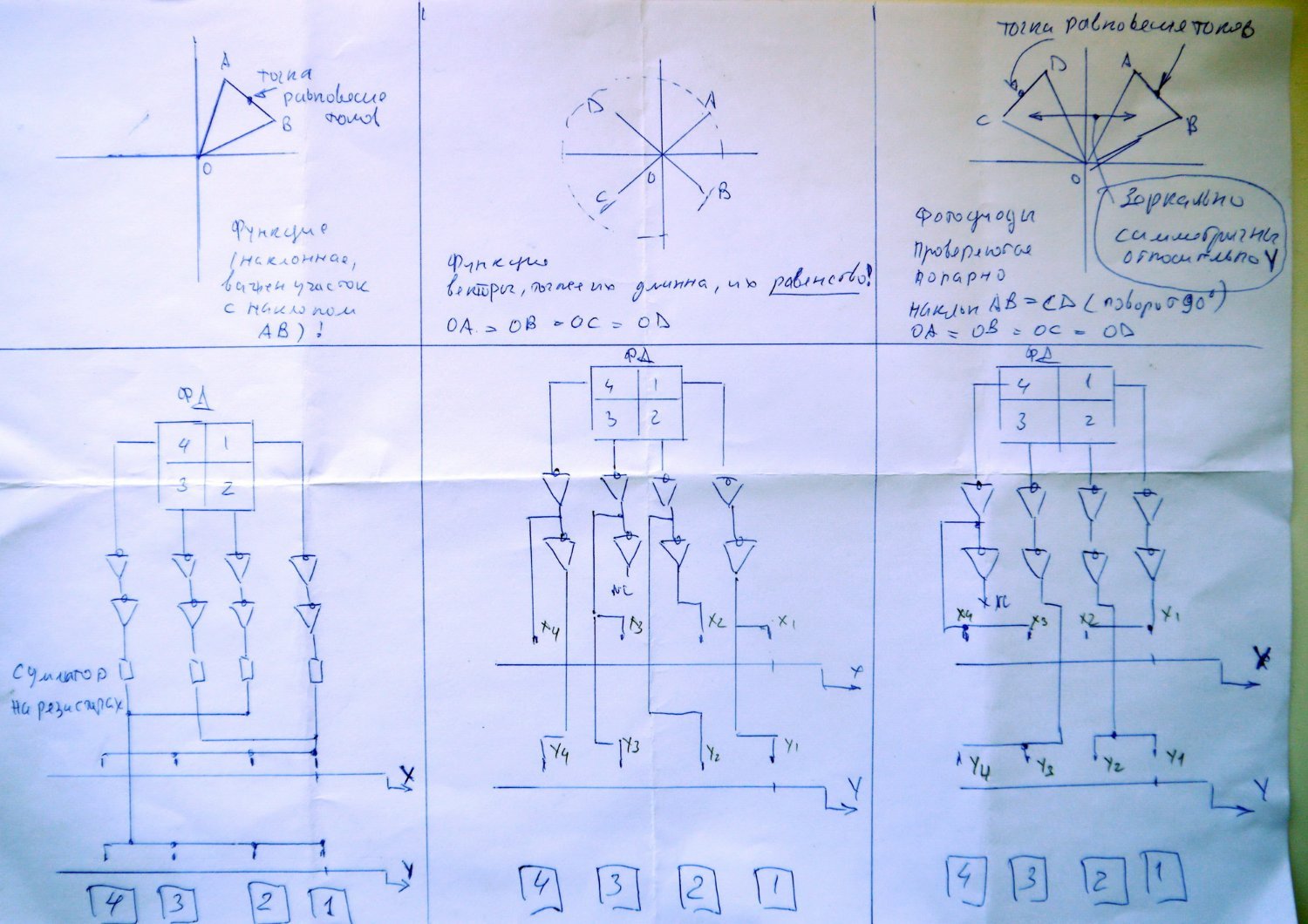

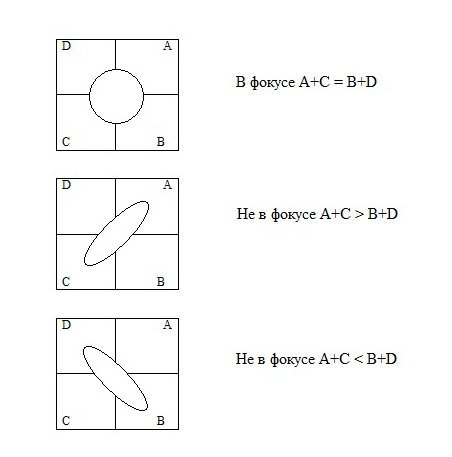

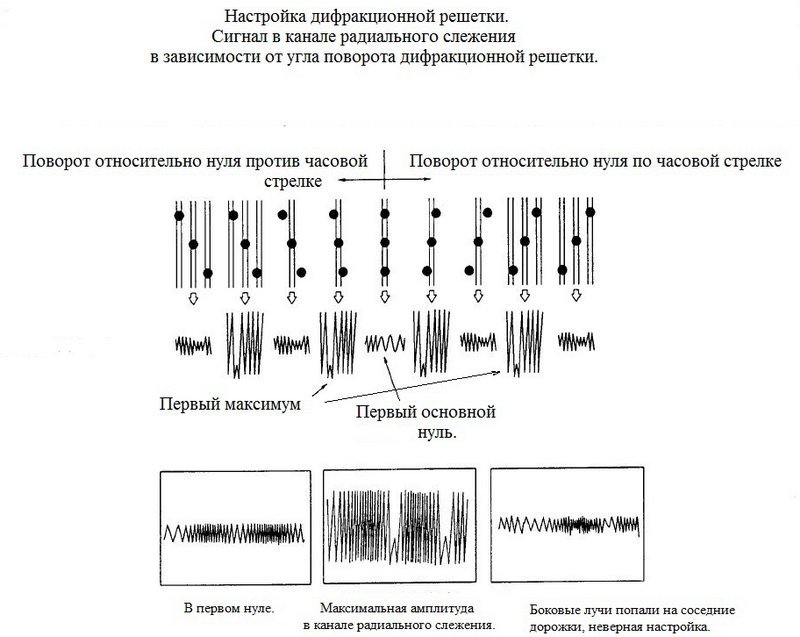

1 -й конфигуратор позволяет увидеть функцию фокуса (A+C)-(B+D) и отклик фотодиодов E и F (трекинга рад. слежения).

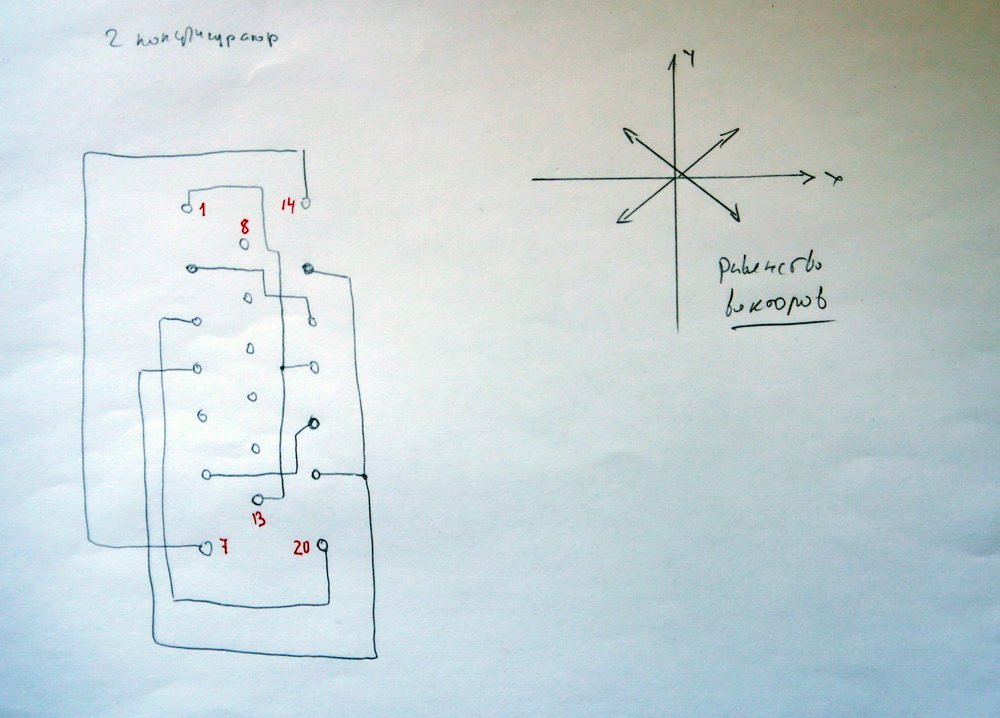

2 -й конфигуратор позволяет независимо  увидеть токи фотодиодов в четырех квадрантах координатной плоскости.

3 -й конфигуратор позволяет увидеть функцию фокуса (A-D)-(B-C)/









  • Thanks (+1) 1
  • Cool (+1) 1
  • Smile 1
Posted

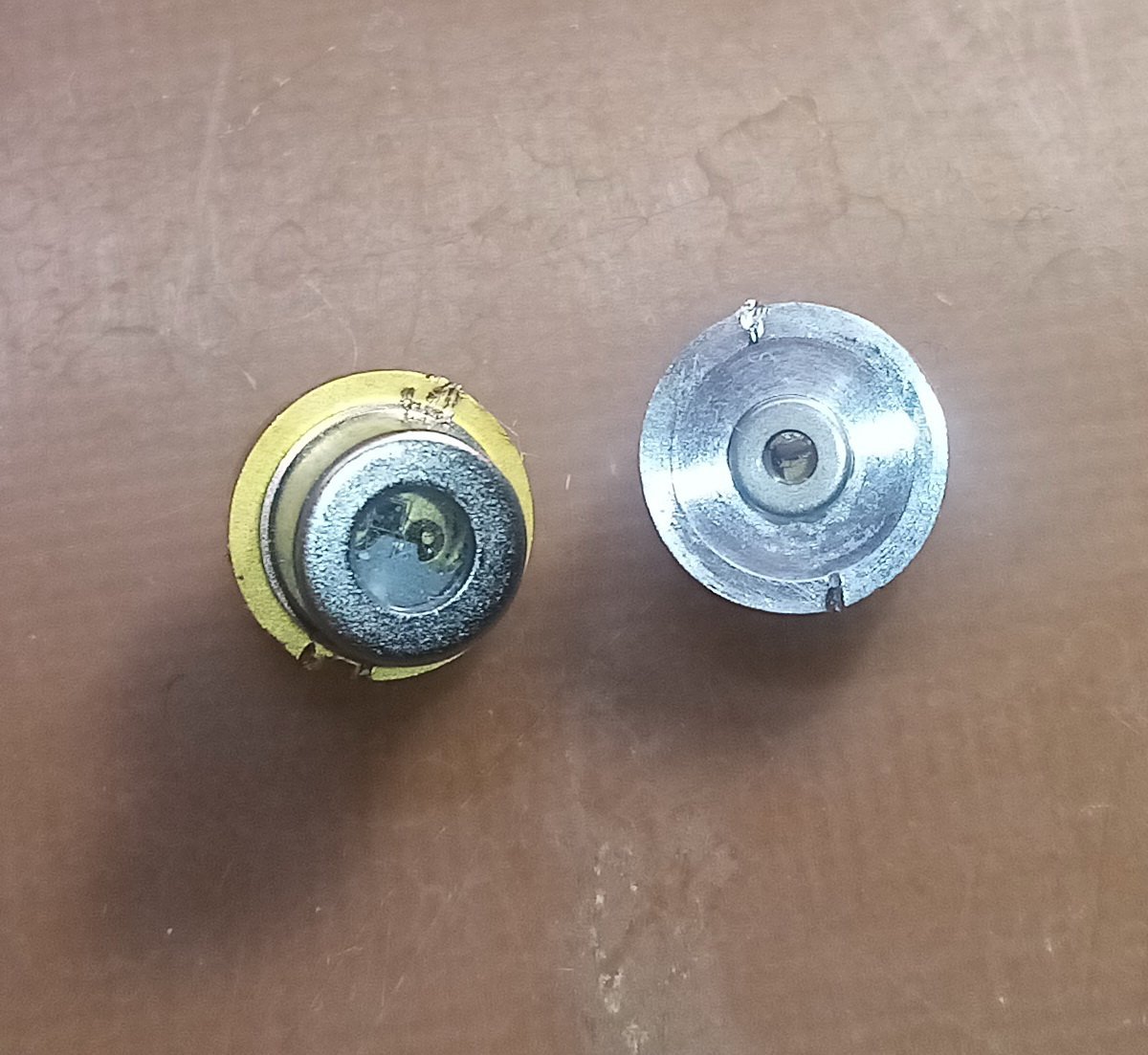

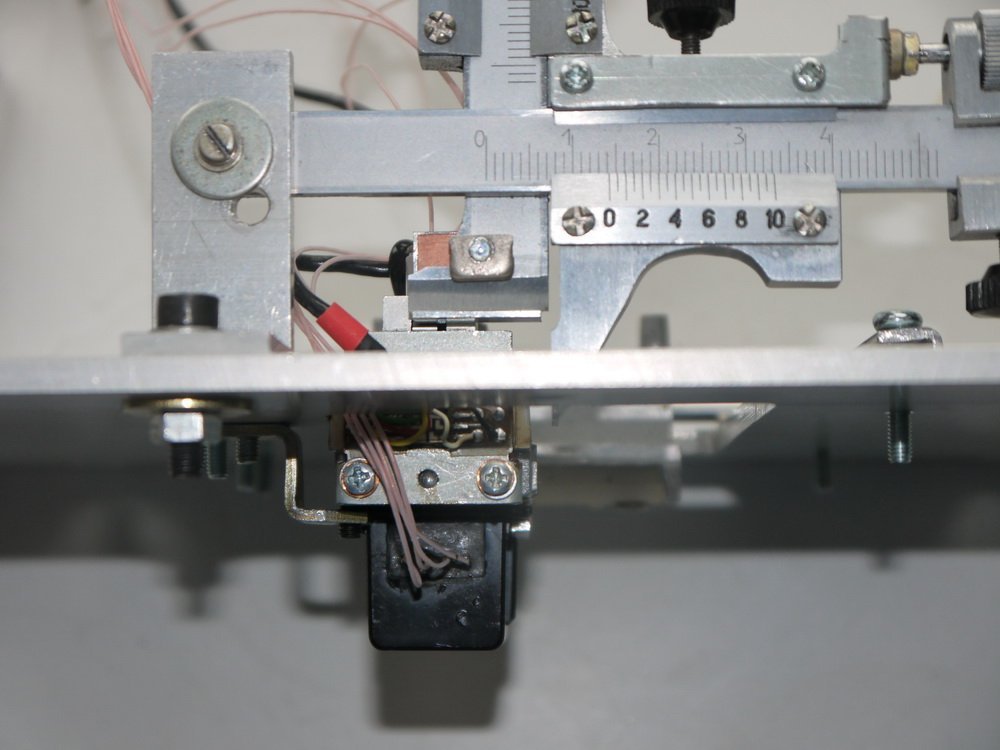

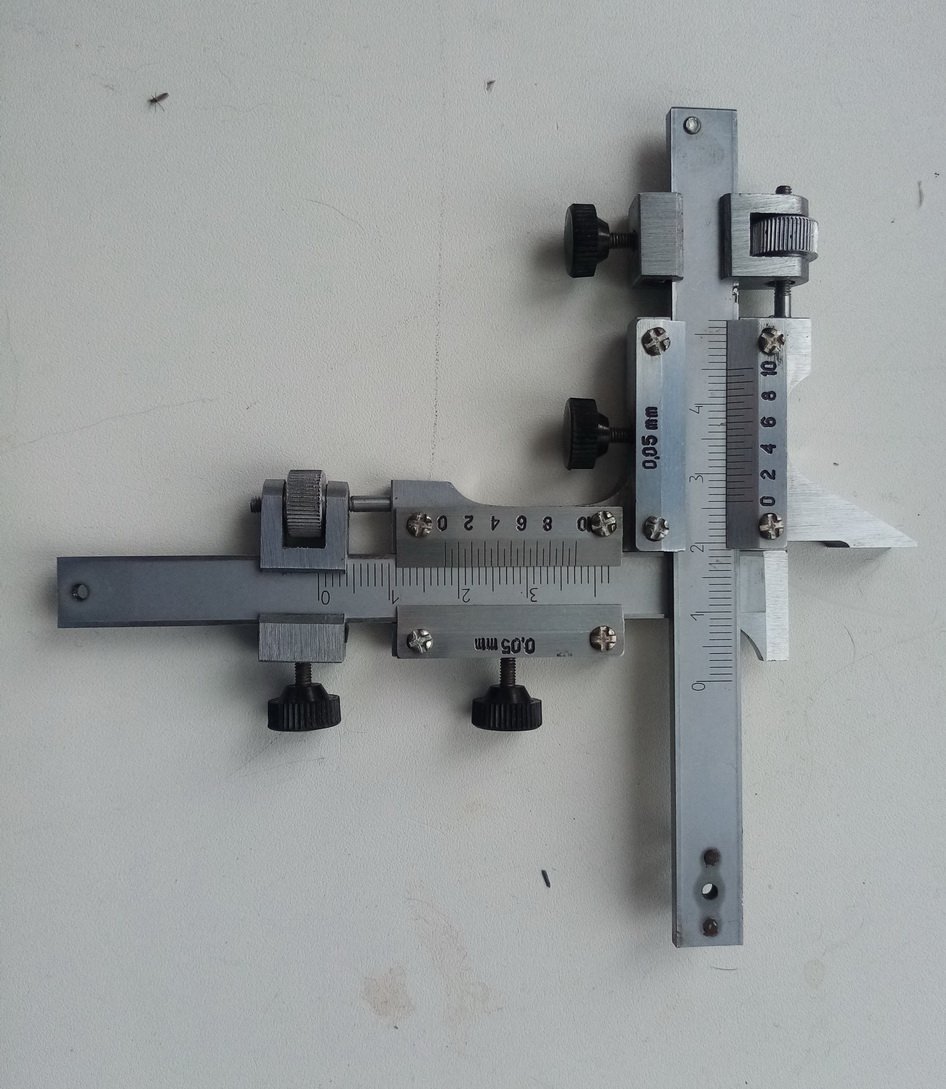

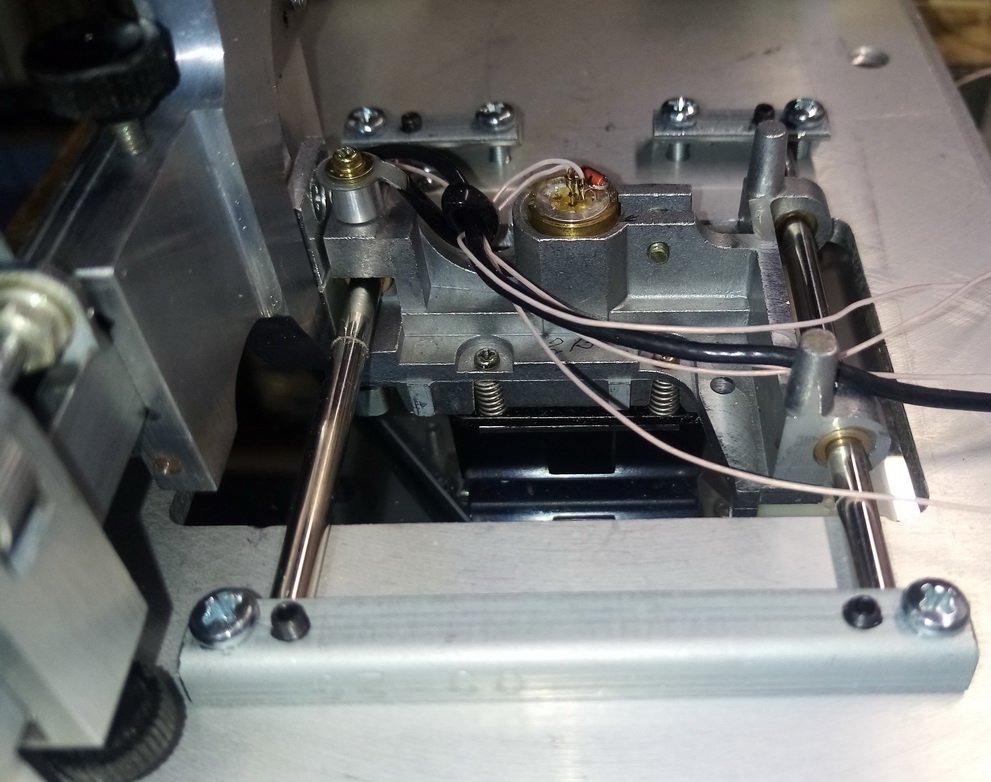

Лазер в оправке. Слева LT022 (тот, что был). Справа от CD - DVD пишущего привода. Это лазер я все таки замучал и он стал непригоден, поэтому я его снял для замены. Из оправки выпресовывать не стал, сделал новую оправку.

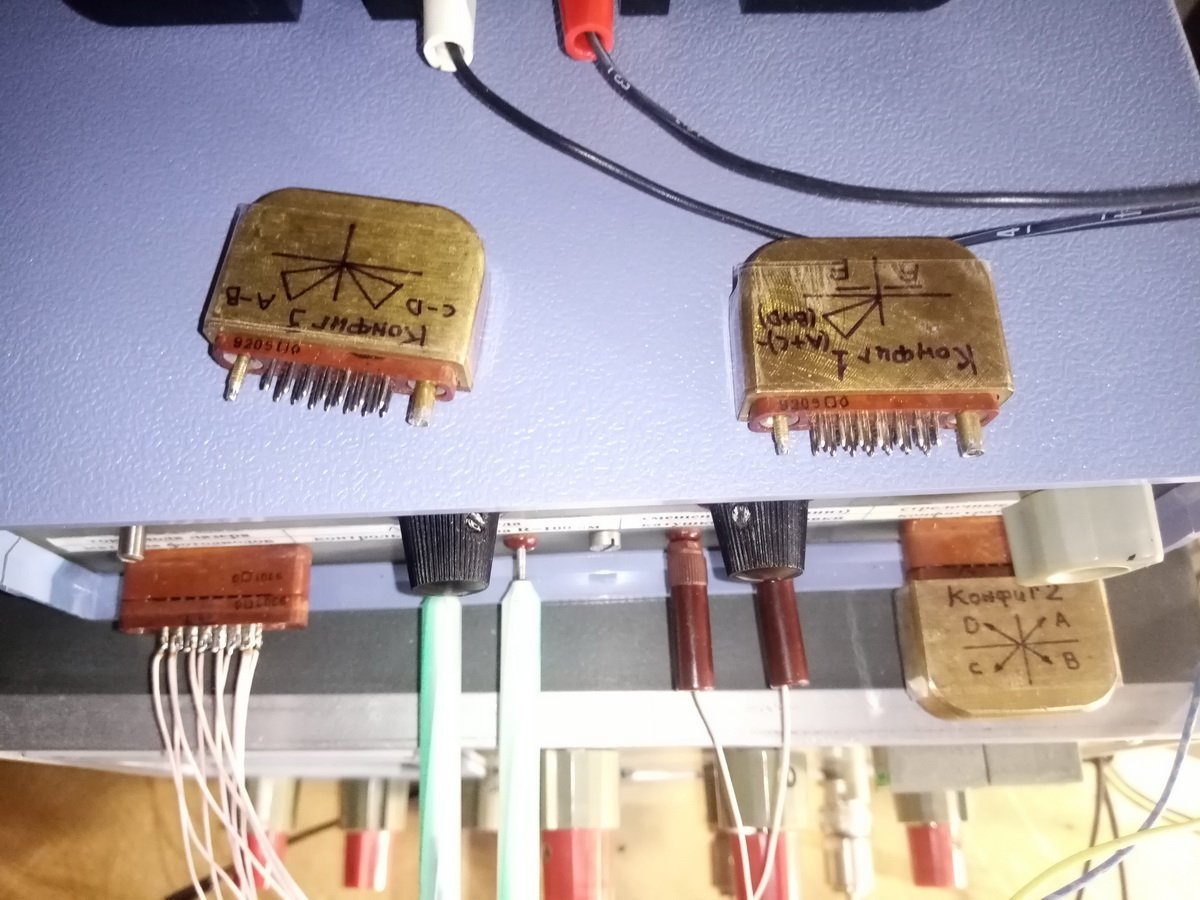

Конфигураторы - 3 шт.



Posted

Те лазеры, что были в нерабочих головках (я их ко 10 шт измерил) стали многомодовыми. Тот, что на фото выше, который я замучал (в оправке),  тоже стал многомодовым. САР фокусировки работает по принципу равенства токов всех четырех фотодиодов, но пятно на внутреннем слое диска становится слишком большим и считывания данных не происходит. Например, лазеры из лазерных принтеров все к сожалению многомодовые...

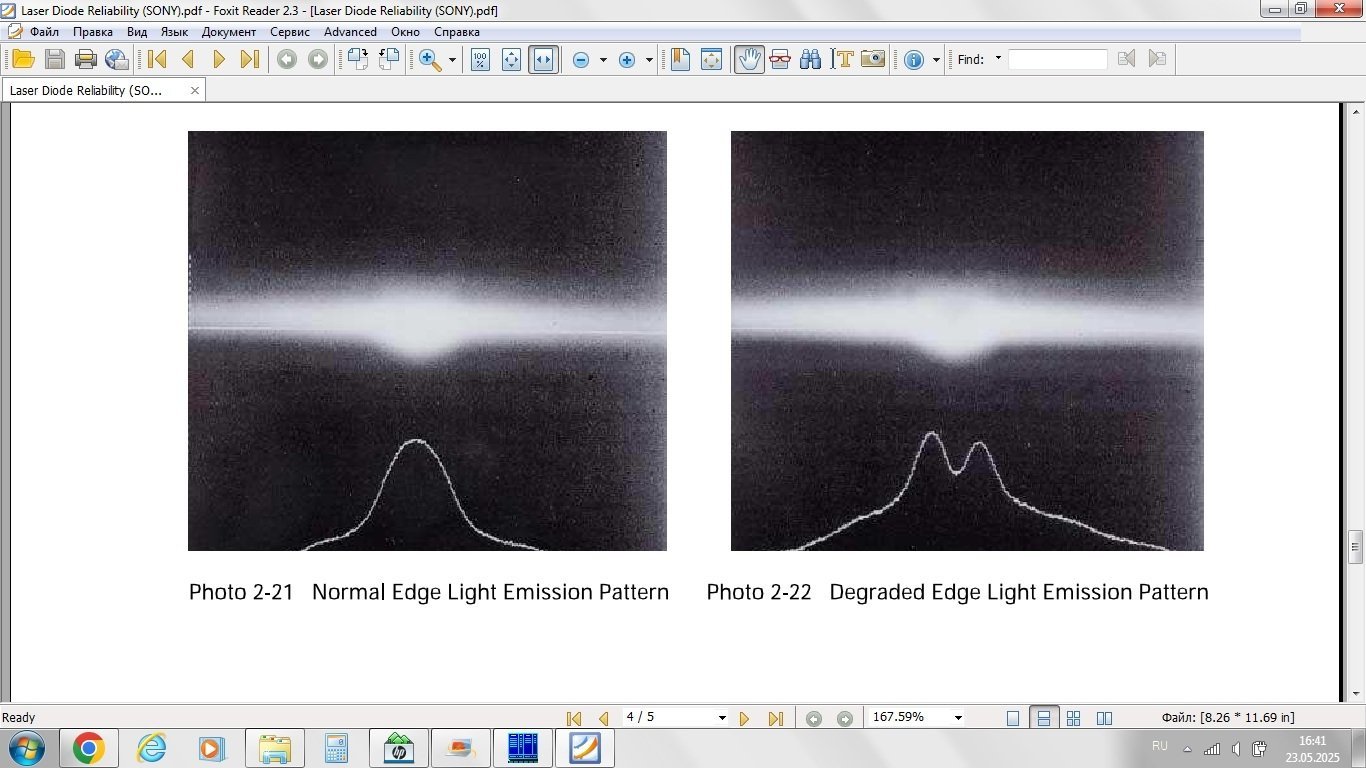

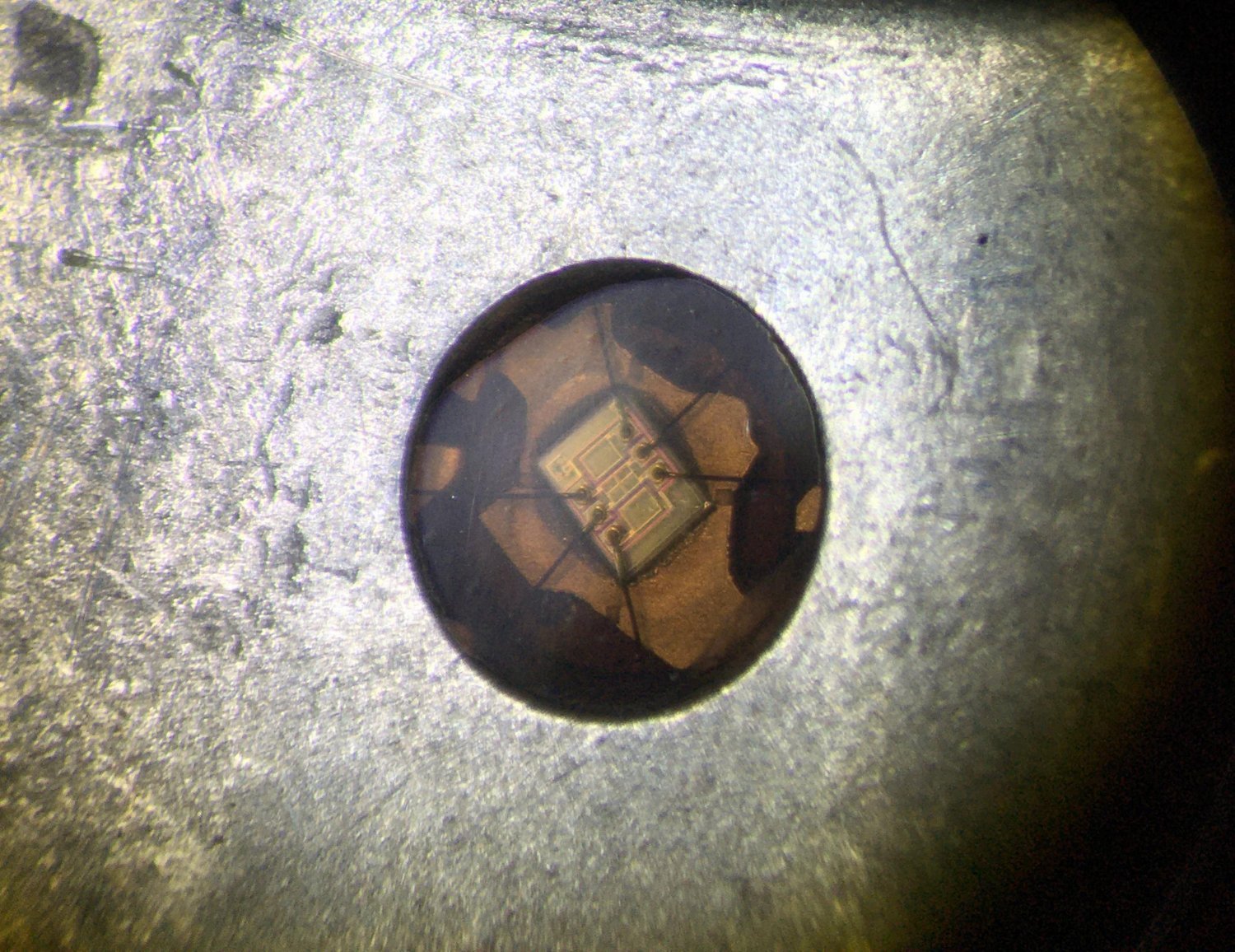

Документ от sony и деградации лазеров и фото матрицы диодов.



SHARP_LT022MC_Complete_Datasheet.pdf Laser Diode Reliability (SONY).pdf

  • Smile 1
Posted

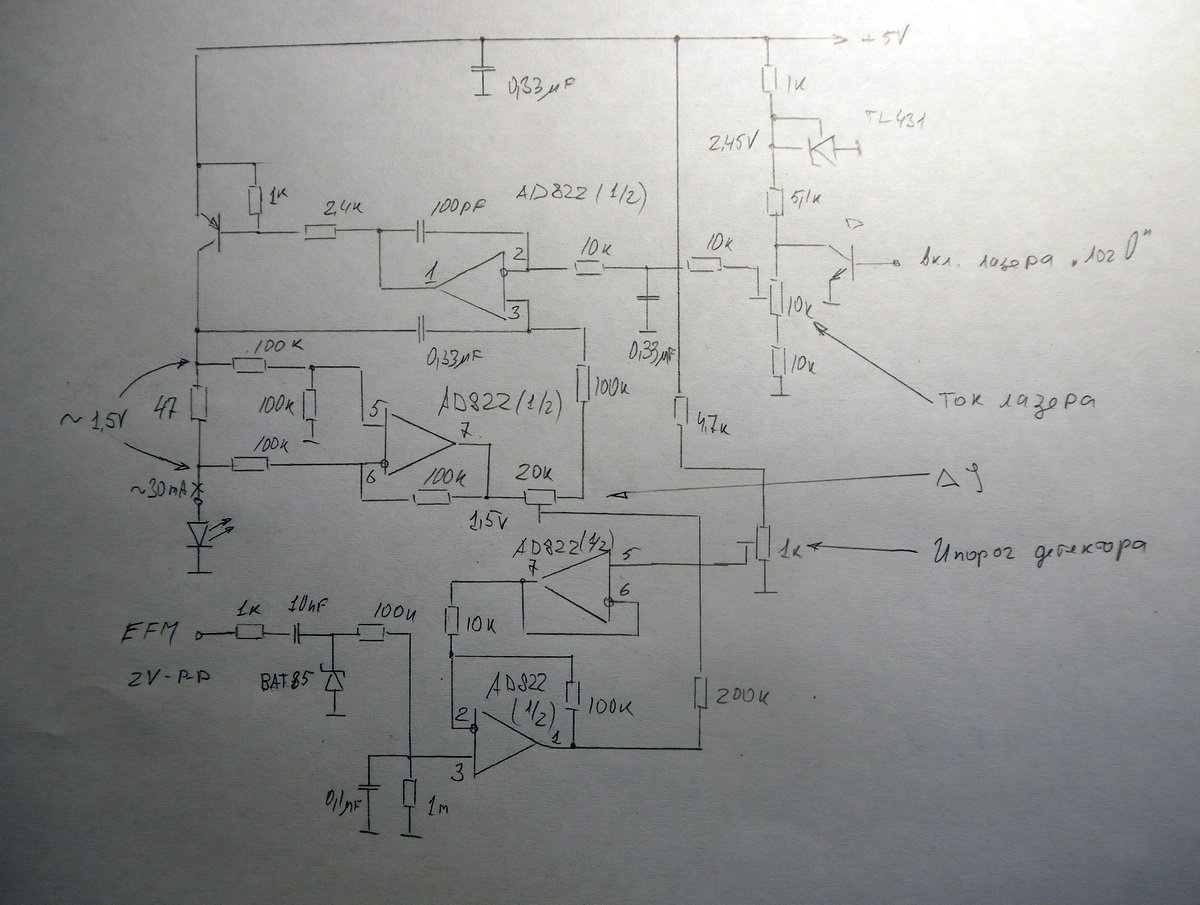

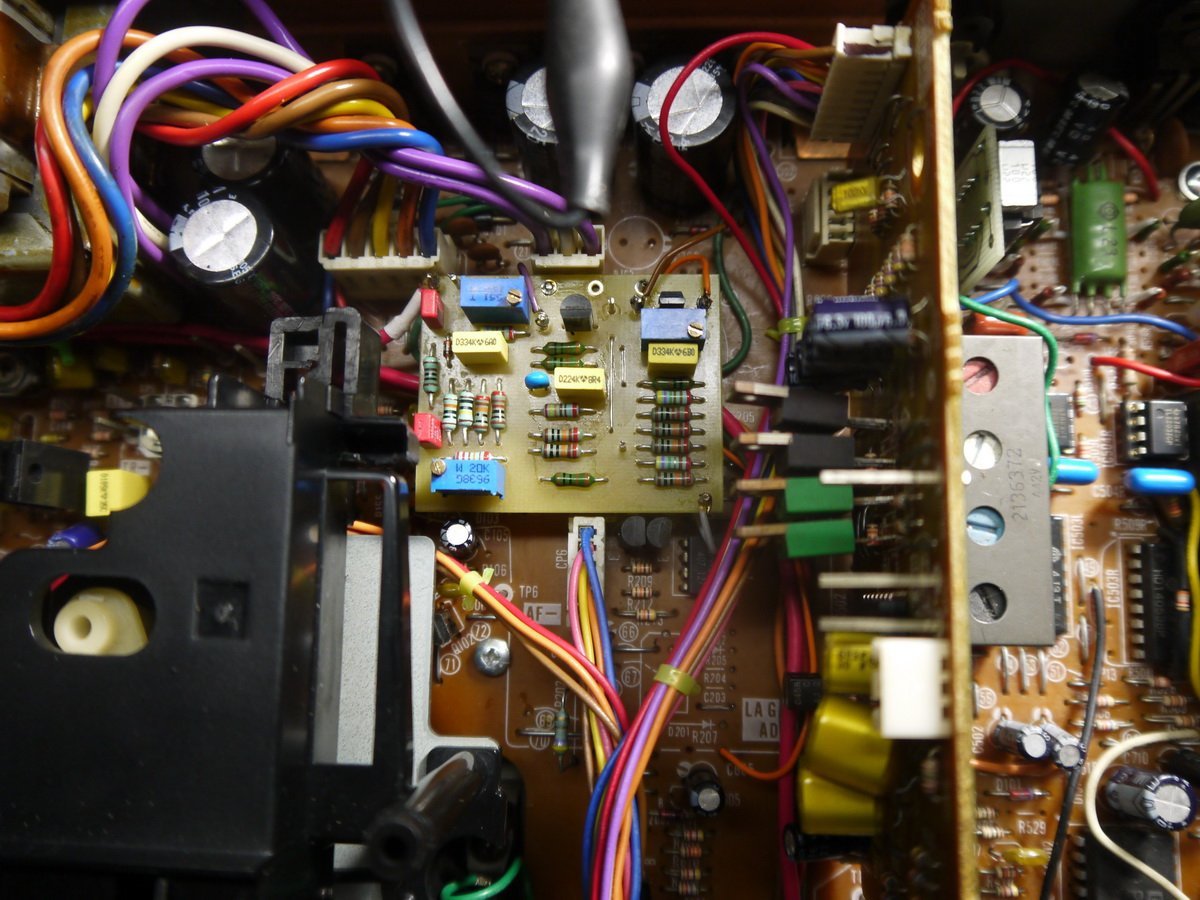

Схема управления током лазера. Т. к. лазер без мониторного фотодиода, то решено было применить стабилизацию тока лазера по падению напряжения на резисторе. Потом пришла мысль управлять током лазера в зависимости от напряжения EFM сигнала, который можно снять с выхода сумматора. Это напряжение пропорционально контрастности записи на диске. Для заводских дисков оно максимально, для CD-R может быть раза в два меньше. Возникает противоречие: что выбрать? отличное чтение болванок или штамповки?

Эта проблема решается ООС по напряжению EFM  в последней модификации схемы (782.jpg).




Posted

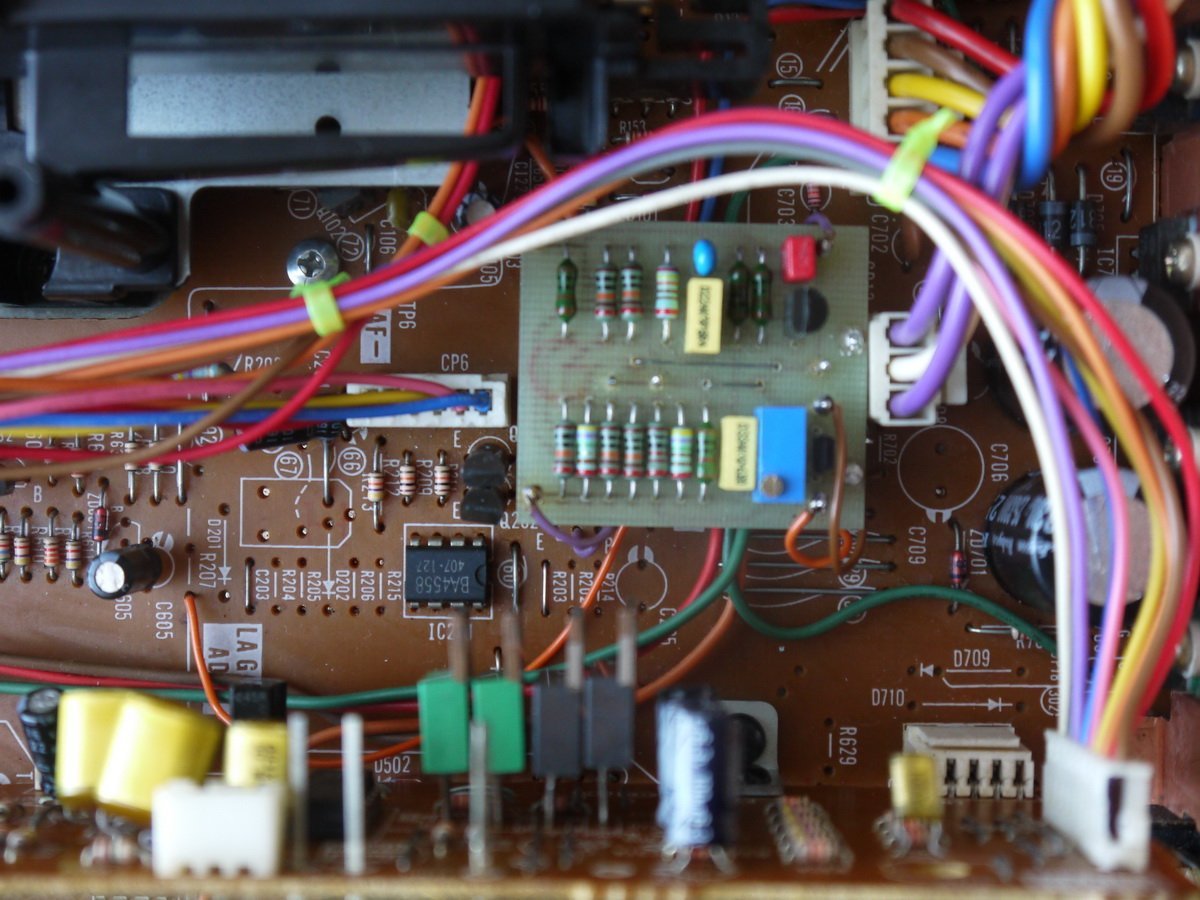

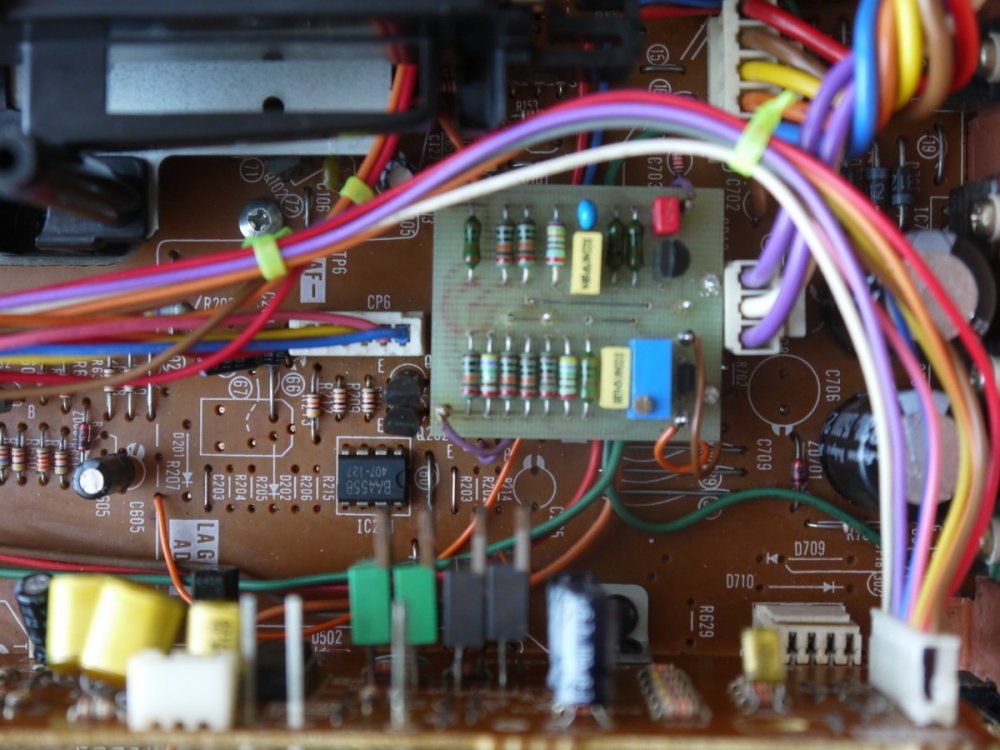

К сожалению схема несколько температурно нестабильна, диод шотки начинает течь c нагревом...



На выводе 1 нижнего ОУ должно быть 1 в на CD-R и 4 в на штамповке (настраивается подстроечным резистором 1 ком "порог детектора"). Резистором "d J" настроить  отсутствие ограничения EFM.
