Существует класс так называемых "желудёвых ламп" (acorn type). Малые габариты, в вариациях как косвенный, так и прямой накал, ровненькие ВАХ, не редкость и доступны по цене. Хотелось бы обсудить актуальность в нашем деле.

Кружка Local

Кружка

Posted
  • Author
Posted

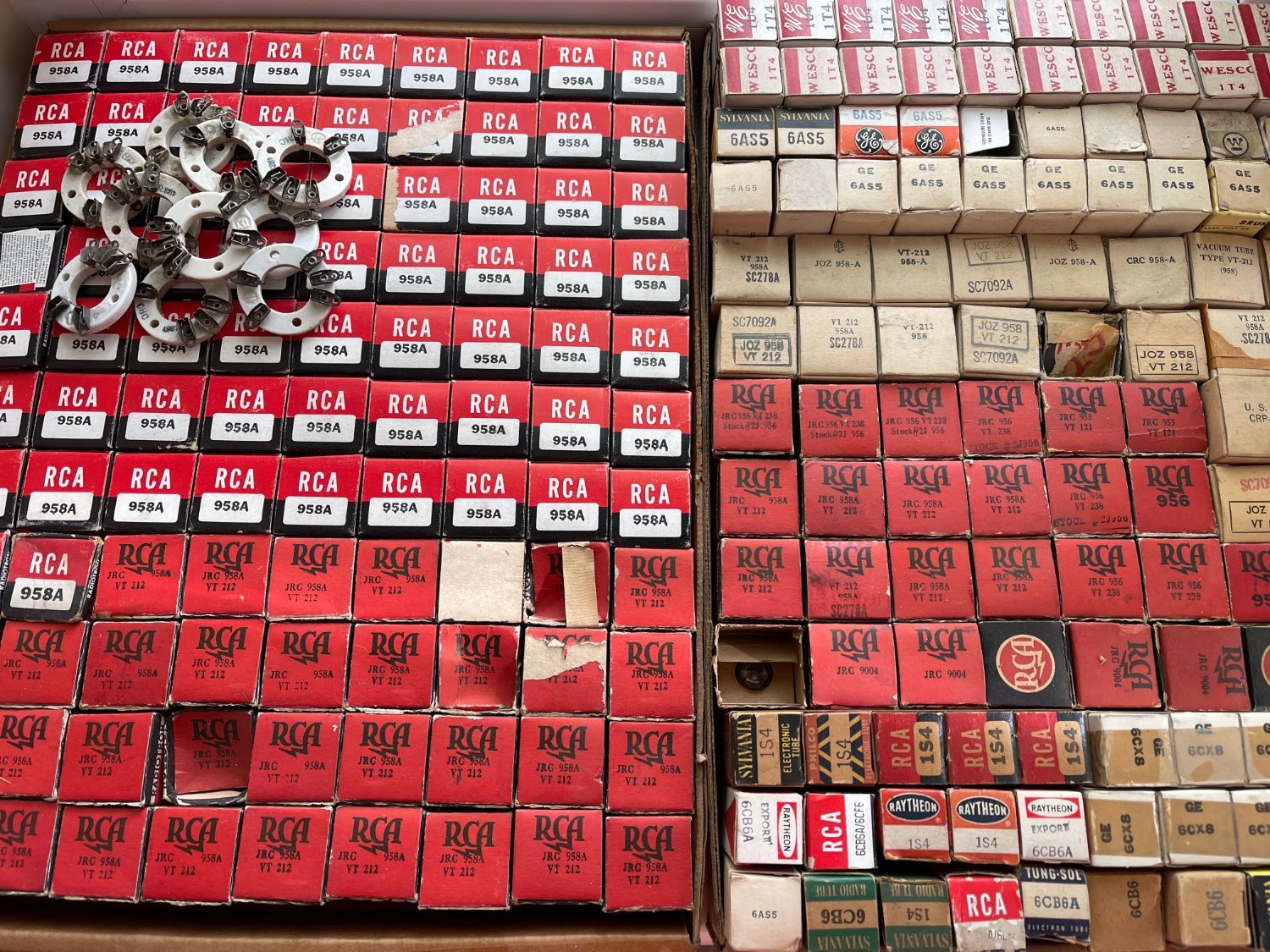

Пробегали мимо - зацепил "решёточку".


Теперь раздумываю: в куда их, чтобы так, что самое место.

  • Like (+1) 1
  • Cool (+1) 1
BAA Master

BAA

Posted
Posted

Оне не такие же СВЧ, как 6с17к? Хотя Никита Сергеевич говорил про всякие.
Посмотрел у Франка, там прямо по тексту звуковой усилитель, почти прямонакальный.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Пока из  личных успешных применений - 6с1ж ( она же 955) в пред.усилении) и такая же, номер не помню, триод прямонакальный экономичный - как кенотрон для одного из вариантов "моего Shure м65".

Действительно, они скорее для НЧ, чем для ВЧ. Все таки, 90 лет назад изобретено. Для тех времен, вероятно, было немыслимое достижение.

Проблема всех таких лампочек - легко скалывается стекло вокруг вывода при неосторожном вставлении в панель или вынимании. Я припаивал проволочные выводы и на них подсоединял, без панелек.

Кружка Local

Кружка

Posted
  • Author
Posted
23 часа назад, BAA сказал:

почти прямонакальный

Почему почти? 957, 58, 59 прямонакалы и есть.
