Измерения ВАХ и подбор радиоламп

Климентий

By Климентий
in Active

 Share

Recommended Posts

немой Proficient

немой

Posted
Posted
9 минут назад, Климентий сказал:

А как стареют две лампы с исходно одинаковыми ВАХ.

Все дружно и стареют если не запредел по параметрам ... да и параллельно включеных ламп в аппаратуре конкретно  6С19П  полно ... ГУ-50 вообще видел до 10 штук в параллель ...в УИП-1 стоит 8 штук в ряд ... итд

немой Proficient

немой

Posted
Posted
7 минут назад, Xрюн222 сказал:

Только  всегда, без исключений, с ураанительными резисторами.

Бывают и исключения ... ГУ-50 в параллель ...

Лабораторный  блок питания Б3-3 ... кусок из схемы...:smile-33:


борис Community Regular

борис

Posted
Posted
48 минут назад, BAA сказал:

Керамика/металл сильно лучше стекла ибо практически чистые вещества с травленой поверхностью

Не знаю, как стекло и керамика, а металл газит неслабо. Сильно зависит от температуры и времени под вакуумом.

борис Community Regular

борис

Posted
Posted
48 минут назад, BAA сказал:

Керамика/металл сильно лучше стекла ибо практически чистые вещества с травленой поверхностью

Не знаю, как стекло и керамика, а металл газит неслабо. Сильно зависит от температуры и времени под вакуумом.

BAA Master

BAA

Posted
Posted
2 hours ago, BAA said:

материалы вакуумной плавки

1 hour ago, борис said:

металл газит неслабо

Спорить не буду. Источник указан. Сравните количество газов стекла/металла.
p0250.thumb.jpg.85d080470dfadf5ddd37c535ce0c067d.jpgp0467.thumb.jpg.8ef097e7cb670e9fb94ff3d478df5ff8.jpgp0466.thumb.jpg.3037bf3acb97a95e3ecf2d4f3d75a834.jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, борис сказал:

Не знаю, как стекло и керамика, а металл газит неслабо. Сильно зависит от температуры и времени под вакуумом.

Ну проводится же "обезгаживание" лампы в сборе, перед откачкой. С прогревом твч и тп. На старом АП коллега В. Манюк выкладывал книжку-руководство со Светланы - "Откачка генераторных ламп", я ее родителям показывал, они, как старые МЭЛЗовцы, сказали - все там верно написано было, уже в 1932 году... На кафедре нашим дедам - катодникам  не показывал, не успел...

борис Community Regular

борис

Posted
Posted

Про 1932 г полностью согласен, читал лит-ру  тех годов. Где-то было указано о вакуумировании радиоламп в течении 3-х суток. Сам перед сдачей установок на натекание оставлял под "высоким" вакуумом минимум на пол суток для "отгаживания" металла.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, наверное НЕ обычных приемно-усилительных. В них то после обезгаживания и откачки геттер дотягивает нужное и хорош.

А во всякой "спецухе" да, бывало "еще и не такое"...

борис Community Regular

борис

Posted
Posted

Не знаю, в 1930-х может так и делали. Помню картинку с книги. Коллектор (стекляный?) и лампочки висят припаянные.

BAA Master

BAA

Posted
Posted
8 hours ago, Xрюн222 said:

В них то после обезгаживания и откачки геттер дотягивает нужное и хорош.

Этого безобразия было полно. Чтоб не откачивать через тонки штенгель. Но обезгаживать, отжигать, а ужпотом AlBa.
Вопрос был в газоывыделении металла против стекла. Числа в металле - нано см в кубе, а у стекла - саниметры кубические.

Климентий Local

Климентий

Posted
  • Author
Posted

Небольшой промежуточный результат работы над алгоритмом подбора ламп

При заданном пороге среднего разброса 1% между лампами, из 20шт ламп программа сформировала 7 групп. Внутри каждой группы лампы с точностью менее 1%. Можно точность подбора сделать 2% или больше... Тогда групп будет меньше но в каждой группе будет больше ламп с большим разбросом... Т.е. меняя пороговое значение точности подбора можно регулировать еоличество групп, количество ламп в группах и разброс между лампами.


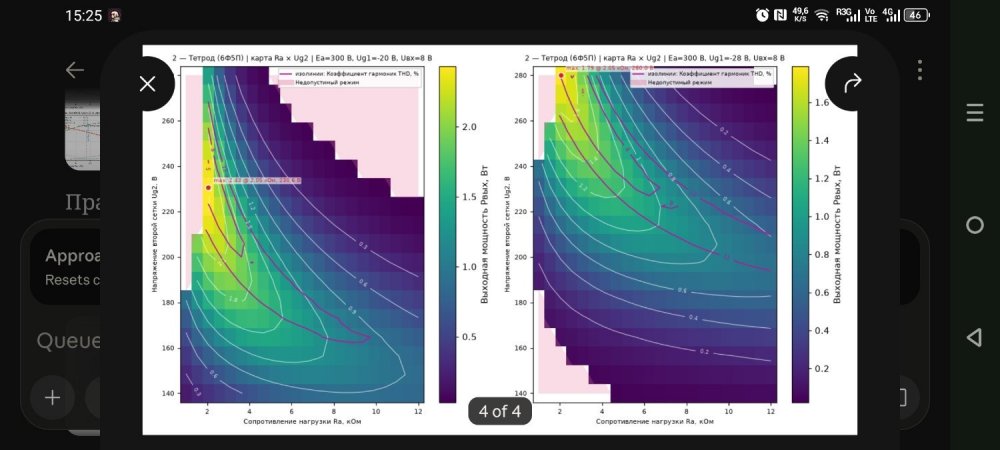

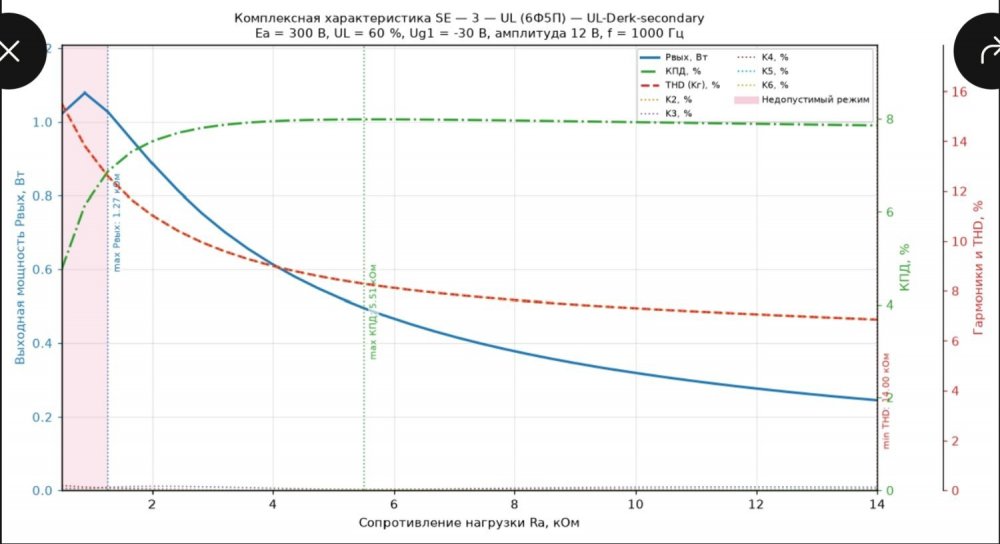

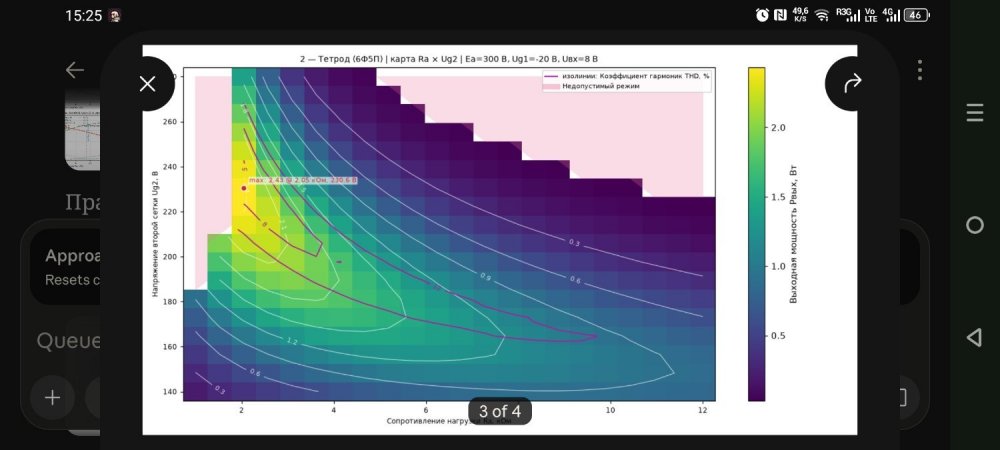

Далее добавлю в программу обработку с статистики чтоб в виде таблицы и графика выводились данные о результатах подбора.

Продолжение следует...



  • Like (+1) 2
борис Community Regular

борис

Posted
Posted
15 часов назад, BAA сказал:

Вопрос был в газоывыделении металла против стекла. Числа в металле - нано см в кубе, а у стекла - саниметры кубические.

По стеклу просто не знаю. Камеры были из нержавейки с маленькими стеклянными иллюминаторами. Предполагаю, что основное влияние было - время вакуумирования.

BAA Master

BAA

Posted
Posted
8 hours ago, борис said:

Камеры были из нержавейки с маленькими стеклянными иллюминаторами.

ОФФтопик это всё.


Spoiler

И как связаны загаженные в прямом и переносном смысле камеры от тех процесса с оболочками ламп?
Там хорошо, если 1е-3...1е-4 мм рт ст при простоянной откачке. Когда в лампах 1е-10, при отсутствии оной, десятками лет? Книги, в общем-то 69 года, вполне себе для ламп подходящего периода, постепенного перехода к ППП.



Климентий Local

Климентий

Posted
  • Author
Posted

На примере 20 шт ламп записал коротенькое видео, как осуществляется обработка экспериментальных данных снятых с прибора и как производится сортировка с заданной точностью.



  • Cool (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

На примере 20 шт ламп записал коротенькое видео, как осуществляется обработка экспериментальных данных снятых с прибора и как производится сортировка с заданной точностью.

явно тема не зашла... интерес нет ни у кого... проект закрываю...

johnson1496 Master

johnson1496

Posted
Posted

При всем уважении десятка одинаковых ламп у меня никогда не было тоже. Делал только для себя в единичном экземпляре, серией не заморачивался, на хлеб с маслом зарабатываю по другому.

  • 6 months later...
Kutun Proficient

Kutun

Posted
Posted

Извините , но так и не понял , каким прибором снимаются характеристики с получением файлов для утилиты

Климентий Local

Климентий

Posted
  • Author
Posted
10 часов назад, Kutun сказал:

Извините , но так и не понял , каким прибором снимаются характеристики с получением файлов для утилиты

Прибор самодельный... Программа для сортировки тоже самодельная... Натуральное хозяйство... 🧺

Анатолий Матвиенко Contributor

Анатолий Матвиенко

Posted
Posted
On 4/26/2025 at 8:42 AM, johnson1496 said:

Все дело в необходимости. Вряд-ли у кого то есть сотни ламп для отбора по парам и четверкам.

А в чём необходимость столь точного отбора? В любительской практике лампы ставятся в почти готовый усилитель и тестируются при режимах, близким к эксплуатационным. Я первоначально втыкаю первые попавшиеся и выставляю номинальный ток, чтоб нагрузить блок питания, потом мучаю лампы по очереди, заменяя их в одной панельке. Допустим, если в РР у ламп при одинаковом напряжении смещения разброс тока покоя 1-2 мА, и в двух точках, например +20% и -20% от тока покоя разница тоже невелика, это считается подобранной парой. Прогона в 15-20 часов достаточно, чтоб пролежавшие 25-30 лет вернулись к жизни.

Боюсь, перфекционизм с подбором "идеальных" пар смахивает на самоцель. Разброс даже в 10% при тщательной настройке выходного каскада РР даёт минимальный уровень Кни, снижение которого далее никакое золотое ухо не услышит. Причём идеальная симметрия выходного каскада душит в первую очередь "благозвучную" 2ю гармонику. Для SE, кроме включения ламп в параллель, допустима куда большая разбежка между параметрами ламп каналов.

В промышленных ЛУМЗЧ, насколько верно публикованное в Сети, вообще никто не заморачивается. Лампы из одной партии одного дня выпуска считаются годными для РР. Видел фото, между подковами ТВЗ ставят тонкую прокладку как у SE на случай разбаланса выходного каскада и появления постоянного тока через первичку.

  • Thanks (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted
В 14.11.2025 в 16:00, Анатолий Матвиенко сказал:

А в чём необходимость столь точного отбора? В любительской практике лампы ставятся в почти готовый усилитель и тестируются при режимах, близким к эксплуатационным. Я первоначально втыкаю первые попавшиеся и выставляю номинальный ток, чтоб нагрузить блок питания, потом мучаю лампы по очереди, заменяя их в одной панельке. Допустим, если в РР у ламп при одинаковом напряжении смещения разброс тока покоя 1-2 мА, и в двух точках, например +20% и -20% от тока покоя разница тоже невелика, это считается подобранной парой. Прогона в 15-20 часов достаточно, чтоб пролежавшие 25-30 лет вернулись к жизни.

Боюсь, перфекционизм с подбором "идеальных" пар смахивает на самоцель. Разброс даже в 10% при тщательной настройке выходного каскада РР даёт минимальный уровень Кни, снижение которого далее никакое золотое ухо не услышит. Причём идеальная симметрия выходного каскада душит в первую очередь "благозвучную" 2ю гармонику. Для SE, кроме включения ламп в параллель, допустима куда большая разбежка между параметрами ламп каналов.

В промышленных ЛУМЗЧ, насколько верно публикованное в Сети, вообще никто не заморачивается. Лампы из одной партии одного дня выпуска считаются годными для РР. Видел фото, между подковами ТВЗ ставят тонкую прокладку как у SE на случай разбаланса выходного каскада и появления постоянного тока через первичку.

Это каждый для себя сам решает, как ему поступать при проектировании и изготовлении лампового усилителя...

Также каждый выбирает для себя подход исходя из своих возможностей...

Я же никого не агитирую... 🤷

  • Like (+1) 1
  • Smile 1

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
 Share
Go to topic listing

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Клубы

  • Сообщения

    • Stan Marsh
      Корректоры из страны ОЗ

      By Stan Marsh · Posted

      5П и 6П - неспокойные лампочки, их антипаразитниками надо конкретно обвешивать.
    • S.Laptev
      MC Трансформаторы микроНачального Уровня

      By S.Laptev · Posted

      Поясняю: Писал русскими буквами и по русски потому, что сидели в гостях, они болтали, а я нет, а книжки Фрунжана под рукой, конечно, не было! Часто забываю самое главное написать, в голове всегда другое что-то роится - это я писал про 90-е😊! Нет, никогда не применял, только в макетах, они только царапают ножки ламп, а звук плохой! И вот не надо про завод, были, плавали, водили туда, никогда в жизни такую адову работу никому не пожелал бы, себе тем более😁
