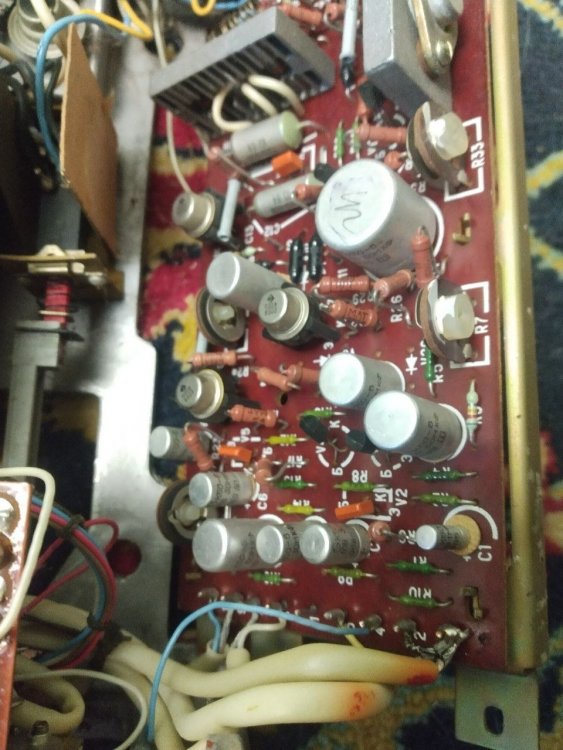

Попал в мои руки в довольно неплохом состоянии, если не считать мёртвых электролитов. Решил восстановить и послушать. Проблема в том, что номиналы входных конденсаторов УМ (С1) не совпадают (стоят 1 мкФ) с теми, что на схеме (30 мкФ) и похоже, что так сделано на заводе, так как год выпуска у всех кондеров 1985.

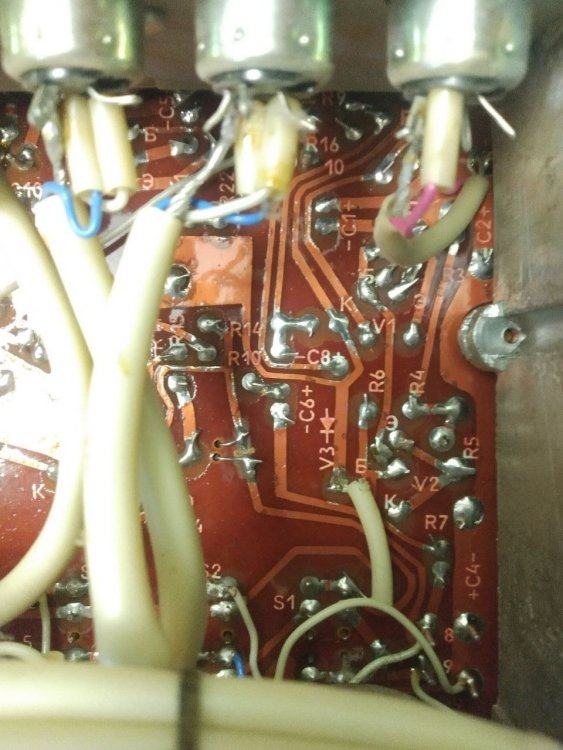

На плате предварительного усилителя вообще плата засверлена на пустом месте, распилена дорожка и установлен в разрыв электролит на 1 мкФ. Я так понял, наладка этого усилителя на заводе был процесс весьма творческий...

Как думаете, оставить как есть (просто заменив электролиты на те же номиналы, что на плате) или восстановить по схеме?

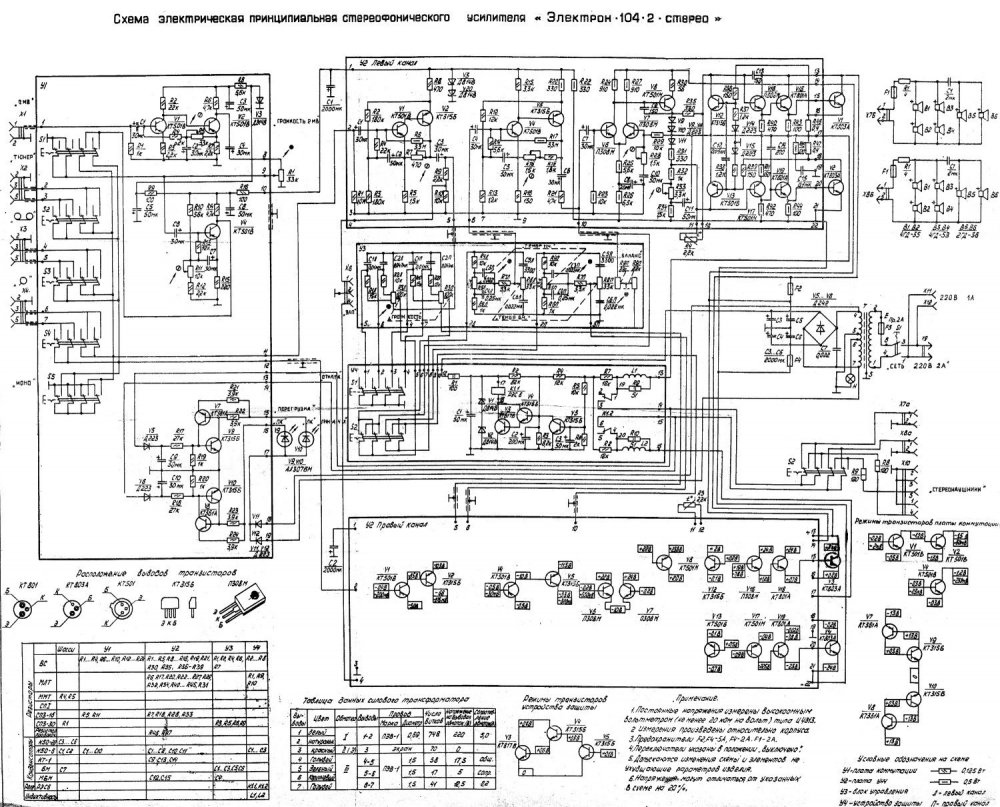

Сделал несколько фоток и схема во вложении





Posted
11 минут назад, Den101 сказал:

номиналы входных конденсаторов УМ (С1) не совпадают (стоят 1 мкФ) с теми, что на схеме (30 мкФ) и похоже, что так сделано на заводе,

Уже ассортимент, проще сборка.  :biggrin: Параметры не ухудшает и ладно.  Хуже было бы если вместо 30мкф. там где они должны быть, поставили 1мкф....

Posted
22 минуты назад, ТимВал сказал:

Уже ассортимент, проще сборка.  :biggrin: Параметры не ухудшает и ладно.  Хуже было бы если вместо 30мкф. там где они должны быть, поставили 1мкф....

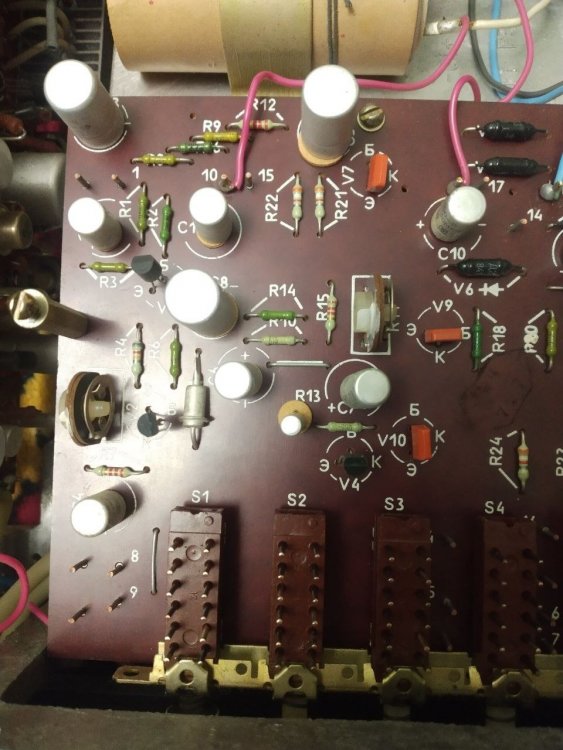

Так ведь, коллега, именно так и есть - должен стоять 30, под него на плате даже кружок жирный нарисован, а по факту стоит худенький на 1мк (на последнем фото хорошо видно)

Posted

Значит так, парни. Такие конденсаторы на заводе поставили не зря - попробовал сделать как по схеме (30 мкФ) - бас гипертрофированный и на темброблок не реагирует. В итоге поставил 1 мкФ (как и стояли в стоке), но заменил электролиты на плёнку. Звук конечно на любителя, но работает нормально.
