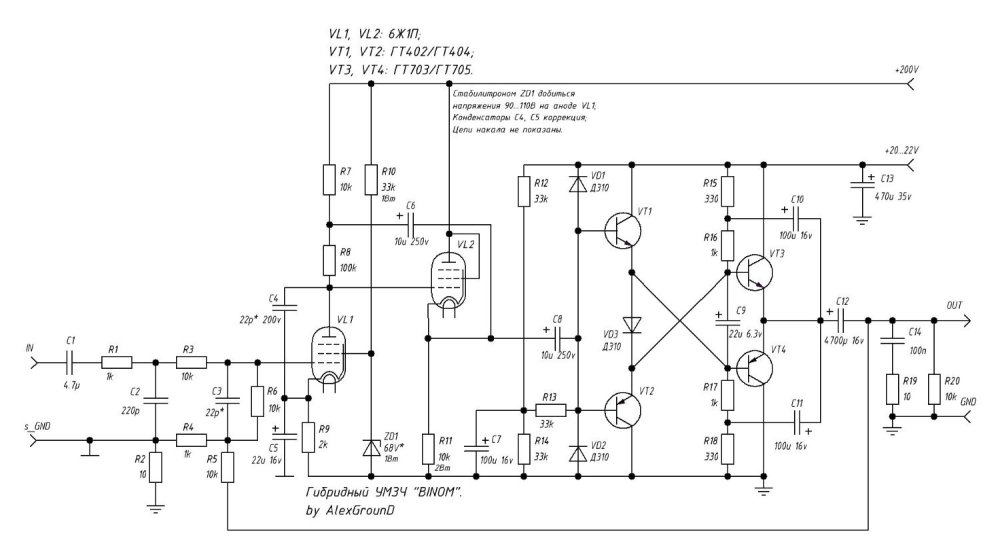

Публикую новую схему гибридного усилителя от @AlexGround

Описание из источника (группа ВК Германиевы усилители):

Уважаемые коллеги, публикую уникальную схему разработки нашей германиевой команды. Гибридный, германий-ламповый усилитель Raido Binom. Ничего подобного вы не найдёте в мире!
Выходной каскад сделан по схемотехнике Агеева. Схема осуществляет железную термостабилизацию.!
Звучание этого усилителя просто отпадное.
Рекомендации по сборке:
Радиолампы завода Светлана или МЭЛЗ.
Транзисторы выходного каскада должны быть электрически изолированы дуг от друга, но иметь тепловой контакт между предвыходом и выходом для осуществления термостабилизации.
Схема крайне сложна в повторении, но игра стоит свеч!
Обращаю внимание конкурентов. Схема публикуется для личного авторского повторения. Любое коммерческое использование запрещено мною, автором и будет наказываться в правовом поле...

Публикую для развития личного творчества и поддержки увлечённых аудиофилов сообщества. Ничего подобного вы нигде не найдёте в с сети.

Схема собиралась в железе и показала исключительные звуковые характеристики.

Обязательно выпрямляйте накал драйверных радиолампад стабилизаторами тока. Обязательно экранируйте лампадный каскад. Фонит. Обязательно хорошее охлаждение германиевуму тракту.
Обязательно каскадное эшелонирование, стоит хорошо продумать конструкцию. корпуса и расположение трактов. Обязательно применение нескольких торов, раздельно, накал, анод, выхлоп.
Резисторы ставим серии с2-29в. Кондёры Nichicon Muse, Epcos.

Те, кто осилят, окунутся в мир исключительной звуковой сигнатуры, присущей только союзу радиолампад и германиевых транзисторов.

Всем крутого Звука! Дерзайте!


  • Like (+1) 1
Posted
33 минуты назад, Valinor сказал:


Звучание этого усилителя просто отпадное.

С какими усилителями сравнивалось?

В чем именно "отпадность" ?

Нахрена ООС в ламповой части ? Да и общая ООС . ВСе в ООС ах. НА входе какие то фильтры-зачем, к чему, неясно.

Posted

Добрый день, схема не новая, это усилитель DUAL который я давно публиковал, только переведенный и упрощенный под германий при поддержке администратора сообщества "Германиевые усилители". На сегодняшний день я бы сказал структура устарела и некоторые моменты я бы выполнил иначе. После этого я публиковал гибрид rosa hb1, там я пришел к более изящной структуре

Posted

  Нет слов... Хотя, если

1 час назад, Valinor сказал:

Публикую для развития личного творчества

то оно, наверное, кому-то сгодится. :smile-59:

Posted

Германий -> ЮР. Бутстрапы - в топку. Подстройка стаилитроном - это как?

2 hours ago, AlexGround said:

гибрид rosa hb1

Чур меня...

Posted

Ещё прошу @Valinor поправить шапку, описание это не от автора схемы, это описание от администратора группы Германиевые усилители который собрал, наладил и тестировал данную схему и соответственно его субъективные ощущения от прослушивания.
