  1. ТимВал
    На слух буду пробовать более основательную сборку.
  2. ТимВал
    Не давно предложил простую схему на самых заурядных лампочках. Два каскада, первый каскад с большим усилением затем пассивная коррекция и второй каскад с меньшим усилением но с низким выходным сопротивлением. Была представлена модель . Дабы подкрепить теорию практикой, собрал макет по данной схеме. Прекрасно работает. Ни малейшего возбуждения. АЧХ в "полочку". Выходное напряжение 1 в rms. Искажения менее 0,05% Восстановленный прямоугольник: В исходном виде со звуковой карты он почти такой же. Если кто видел какой прямоугольник делает звуковуха, может подтвердить.
  3. ТимВал
    Есть у меня ещё такая пластинка: Но там "свиптон" очень короткий, не успеваю 20 кГц. поймать.
  4. ТимВал
    Градо отстой. Получается при 3,16 см/сек почти 30 мв. а если учесть что стандарт записи для "лонгплэй" стерео пластинок составляет 8 см/сек. то будет очень даже 50 мв. и даже больше. Или я не прав?.
  5. ТимВал
    На измерительной пластинке со стандартным "свип тоном". Таковой у меня увы нет. Если у кого есть пусть померяют. Уверяю Вас "суслик" есть, даже если в данный момент мы его не видим.
  6. ТимВал
    Ну что же, если публика просит. Притащил свой "ослик" поближе к вертушке. Прям какой надо "измерялки" нет но хоть что то: Это дорожка 1кГц.с колебательной скоростью 5 см/сек. А это дорожка с 10 кГц. но со скоростью 3,5 см/сек. Трека с 20 кГц и скоростью 5 см/сек. нет.. Могу сфоткать 1 кГц со "скоростью" 3,5 см/сек. для сравнения, если надо. Но думаю и так всё понятно.
  7. ТимВал
    Ну если выбирать из того что не звенит то может 6н3п и 6н6п подойдут? Вроде не микрофонят.. Вот такой вариант вырисовывается: Конденсаторы стандартные. Выход 1в. rms С перегрузочной тоже всё более менее нормально. Единственно питание надо побольше чем обычно. 400, а лучше 450в. Это 6Н23П хорошо работает на низком анодном, другие лампы так не хотят. Может сгодиться на ФК АП №2 ?
  8. ТимВал
    Вы меня пугаете таким недоверием. Какого рода демонстрация Вам нужна, ИЗМ33С 0201/0202 плюс осциллограф сгодится? Или хватит моделирования?
  9. ТимВал
    Только я сомневаюсь что такое большое усиление нужно в первом каскаде. Всё таки ФК это не предусилитель в магнитофоне. Может пострадать перегрузочная способность. Если на частоте 1кГц входное напряжение 5 мв, то на частоте 20 кГц уже 50мв. RIAA коррекция однако. Плюс по ГОСТ-у ФК должен спокойно терпеть перегруз в 20 дб. А это означает 500мв. на входе! Помножив на усиление 270, получим 135 вольт! Как то многовато для сохранения линейности, нет?
  10. ТимВал
    С двумя 6Н3П усиление 170, с 6Н3П + 6Н2П усиление 270.
  11. ТимВал
    А как вам такое? А ля ФК Никитина , только на лампах. Вполне рабочая схема, на выходе почти 1 в. rms В железе не собирал. Эдакий тройной каскод.
  12. ТимВал
    Прорабатывал подобную схемку. На выходе получаем стандартные 1в. rms. Сам не делал в "железе" но один товарищ по моей схеме собирал. Работает замечательно. П.С. кстати в этой схеме с успехом будут работать и "мусорные" 6Н1П, 6Н3П. Только питание надо побольше и режимы поправить.
  13. ТимВал
    Дык собирал уже и такие и такие. Не прижилось.
  14. ТимВал

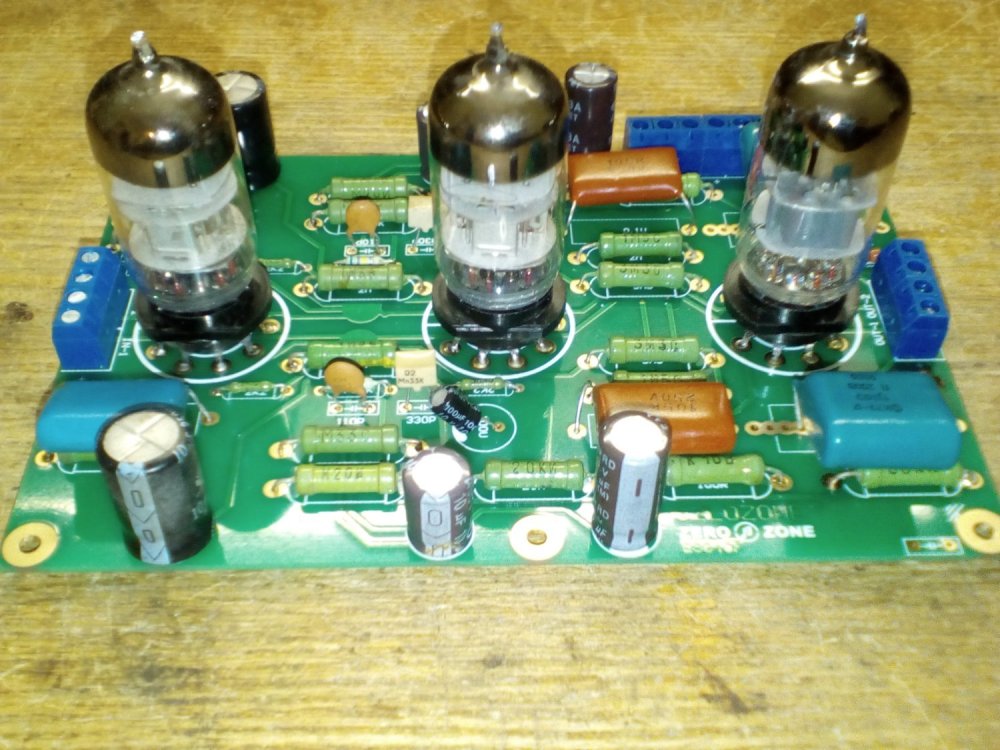

    не замечал.... Уже упоминал что у меня собран "EAR834" на 6Н2П и шумит он ни чуть не больше других ФК на триодах. Закину сразу схему, вроде никто не выкладывал ещё. Как видите в анодах не как не 100...130 кОм.
  15. ТимВал
    Ну тогда наверное и получится как раз
  16. ТимВал
    Уже предложил. Второй каскад на 6Н23П даст выходное сопротивление 2...3 ком. 6Н2П + 6Н23П это вообще уникальный "дуэт", очень мне нравится. Из "забугорных" tube есть даже сборка примерно такого же дуэта в одном баллоне. Вот жаль наименование не вспомню.. Ну или ставить катодный повторитель. Кому что больше нравится.
  17. ТимВал
    Дабы не сильно потерять в усилении и заодно в линейности, стоит выбирать Ra=5....10Ri. А это значит анодный резистор не меньше 250кОм. Выходное сопротивление каскада на 6Н2П будет высокое и нагрузку этого каскада тоже нельзя делать низкоомной. Лучше 300...500ком. Сетка расположена близко к катоду, а значит есть заметные сеточные токи. Нельзя делать низкое анодное питание. Ua=300...350в. 400...500в. лучше. Говорят что с целью избежать появление сеточного тока лучше делать смещение не менее -1,5 в. Не знаю не мерял. Можно поставить в цепь сетки батарейку на 1,5в. Это сразу гарантирует необходимое смещение. Другие способы организации смещения тоже никто не отменял..
  18. ТимВал
    Начинающий радиолюбитель и уже админ на АП, зачёт! Ну давайте посмотрим чем хороша (или плоха) 6Н2П и как не потерять её плюсы при конструировании, в данном случае фонокорректора. 1 Большое усиление u=100 У ECC83 вроде как тоже 100 но иногда пишут 85. Не знай кому верить. 2 Межэлектродные ёмкости; 6Н2П входная =2,35р против 1,6р у ЕСС83. Вроде как хуже но это не большая беда, сетка ближе к катоду. Зато проходная ёмкость всего =0,8р против 1,7р у ЕСС83, а это уже важно. Ёмкость Миллера у 6Н2П будет вдвое меньше чем у ЕСС. 3 Крутизна у 6Н2П =2,2 ма\вольт против 1,6 ма\в. у ЕСС83 Это существенно. 4 Внутреннее сопротивление Ri 6Н2П =50 кОм против 62,5кОм у ЕСС83, Тоже заметное преимущество.
  19. ТимВал
    Что даже ОУ не пользуете? Ну Вы кремень! Жаль ВС550 под "ламповую" тему не подходят, а то бы обсудили.
  20. ТимВал
    Набросал вот такую простенькую схемку, люблю простоту. В железе пока не пробовал, так что за звук ничего не скажу. Но должно быть хорошо. Классика всегда хорошо работает...
  21. ТимВал
    А я бы пентоды не применял в ФК, никакие. Но то я. Никому не навязываю....
  22. ТимВал
    Вот и я тоже. Делаю когда время есть или друзья попросят. А рецепт спрашивают, когда "блюдо" отведают. Без этого не стоит и суетиться.
  23. ТимВал
    Может просто Вы не умеете их "готовить"? Впрочем это дело вкуса....
  24. ТимВал
    Накидал быстренько этого "японца" в симуляторе. Модели 6267 нет но есть EF86, а это практически одно и то же. Схема работоспособна, это понятно. Частотка почти попадает в RIAA. Что ещё надо.... П.С. цепочка анти RIAA набрана из элементов стандартного ряда, почти. Если кому интересно.
  25. ТимВал
    Добавить катодный повторитель и будет почти EAR 834 Не доверяю я ООС, хотя EAR собирал, звучит очень даже. Но только на наших 6Н2П. Всякие там 12ax7, ecc83 и т.п. отпали сразу при первом прослушивании.
×
×
