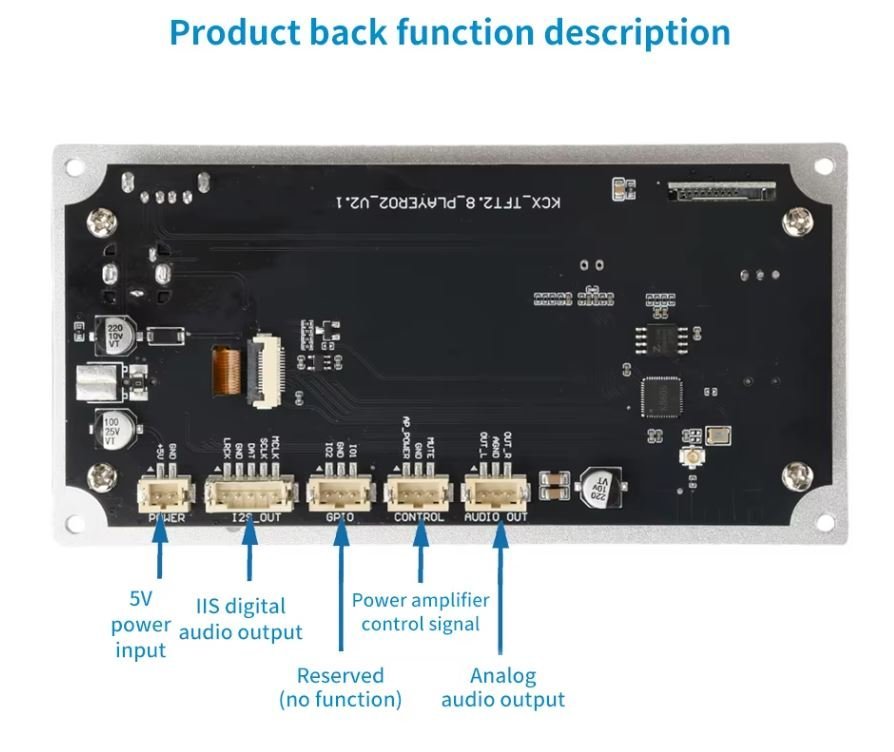

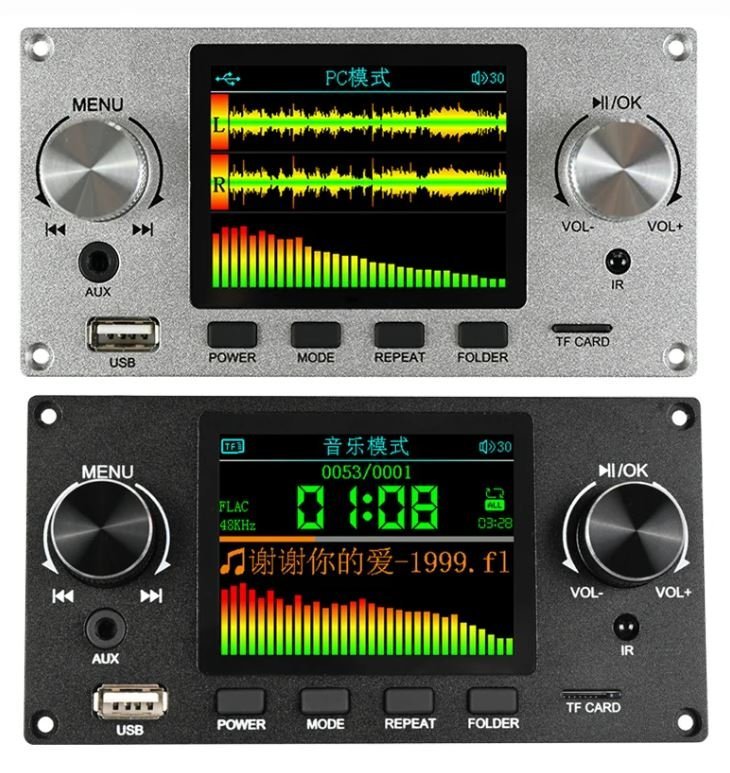

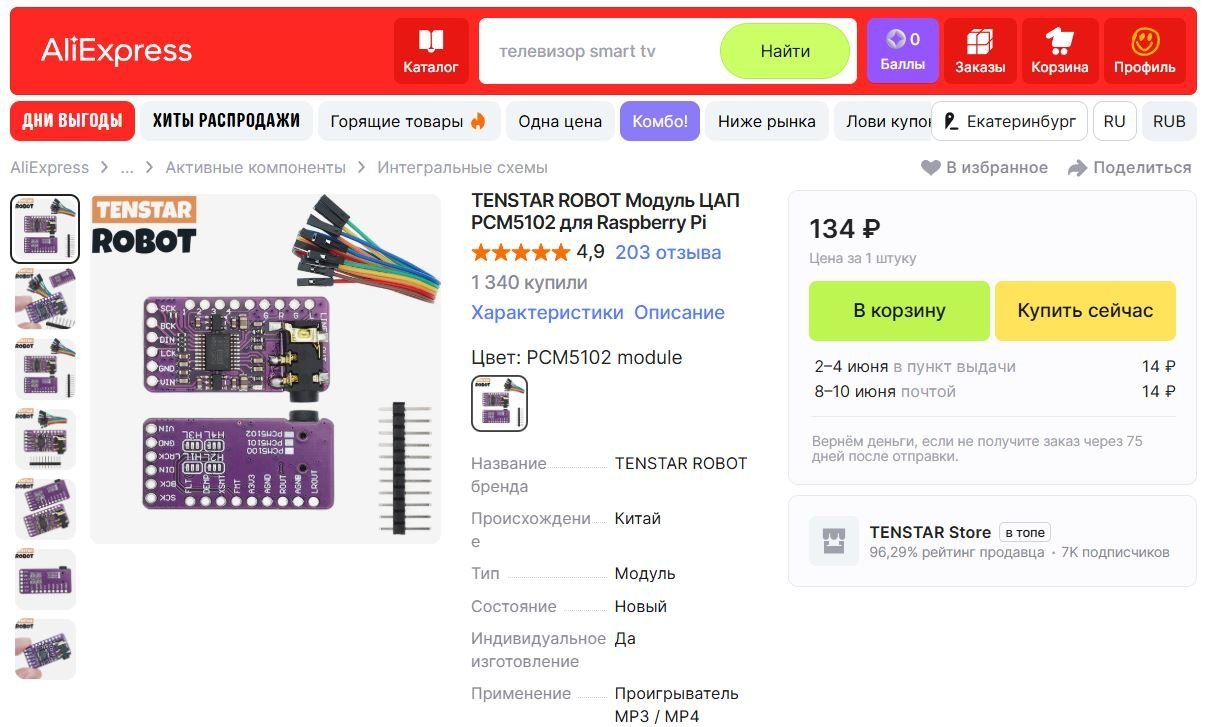

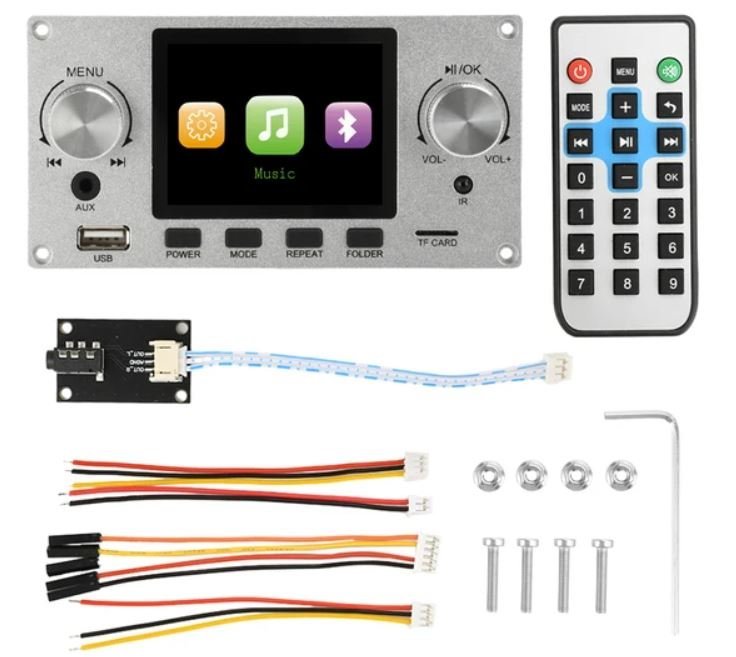

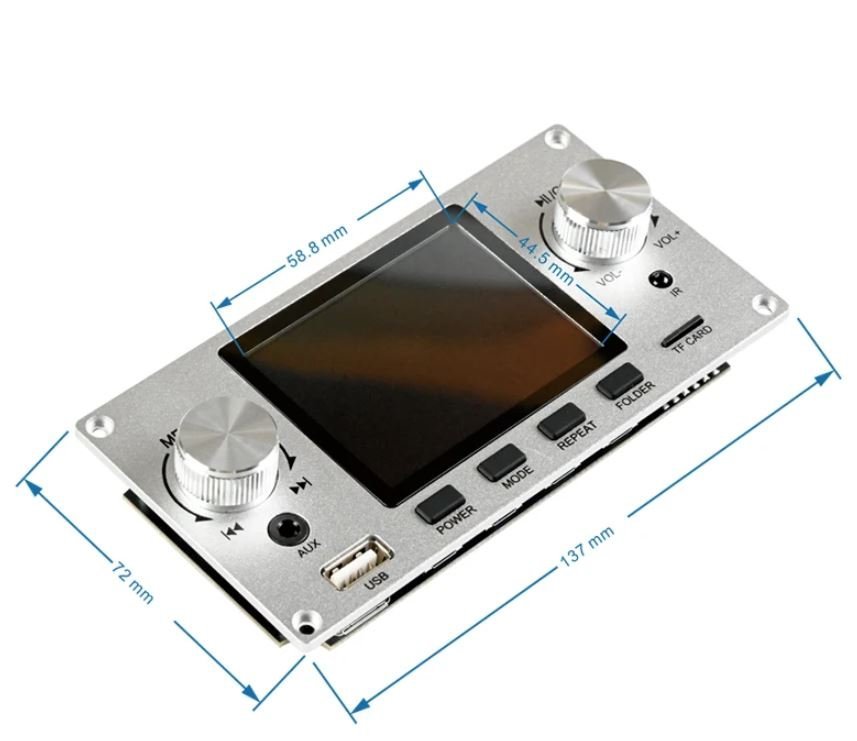

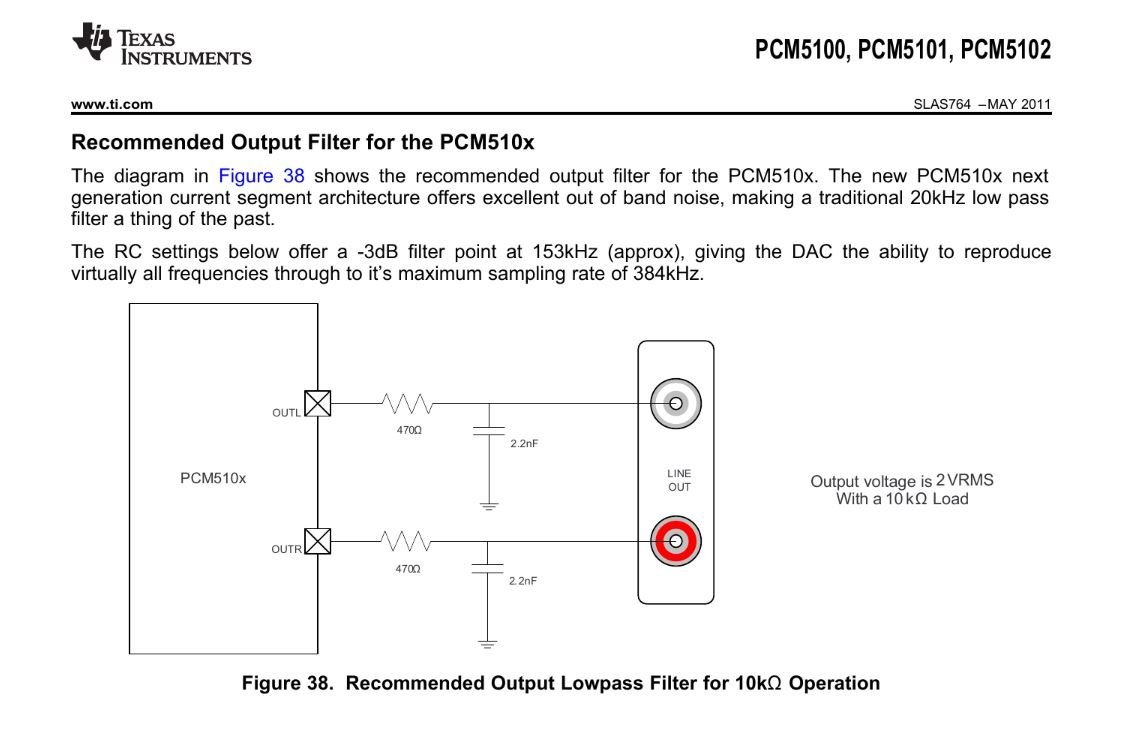

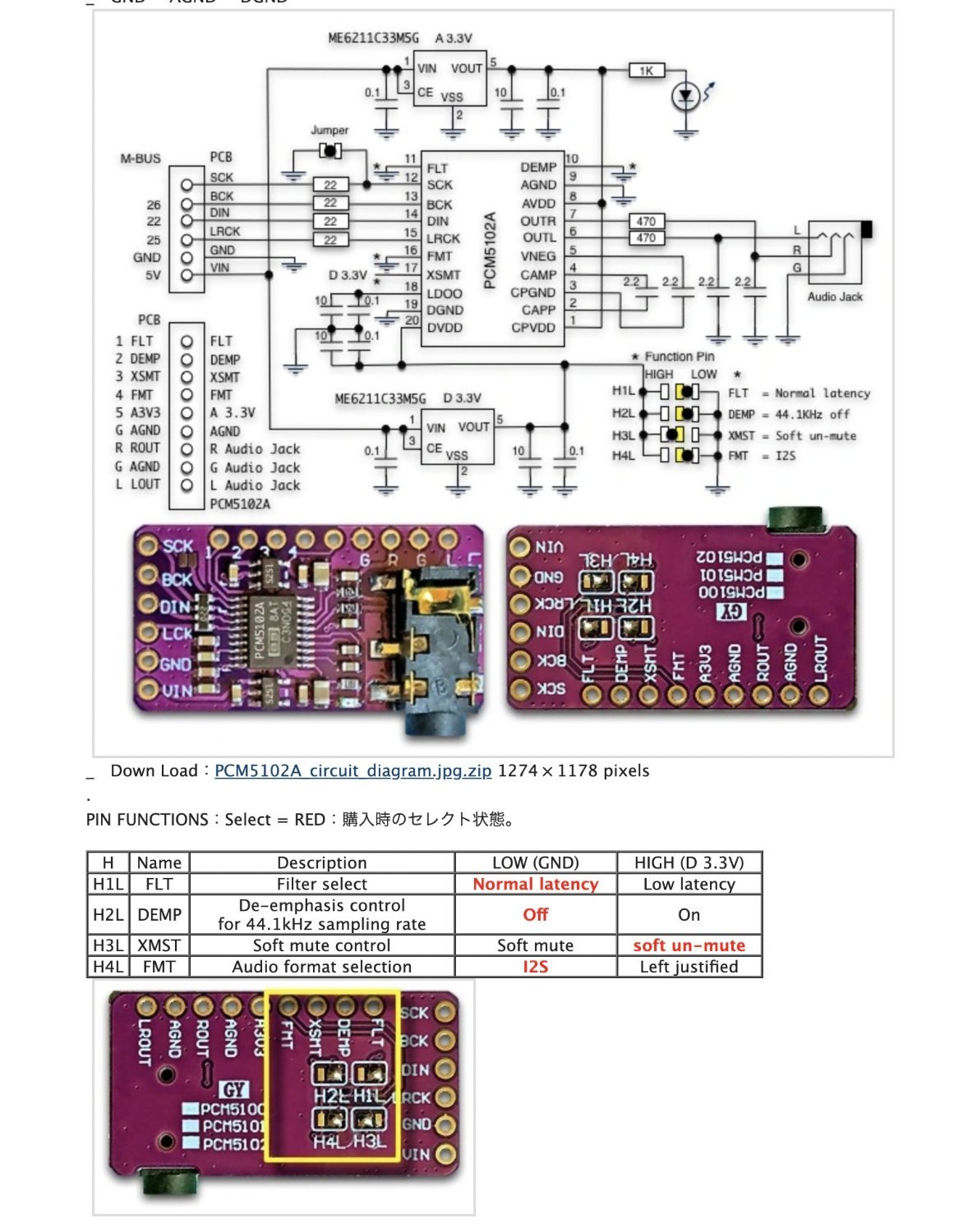

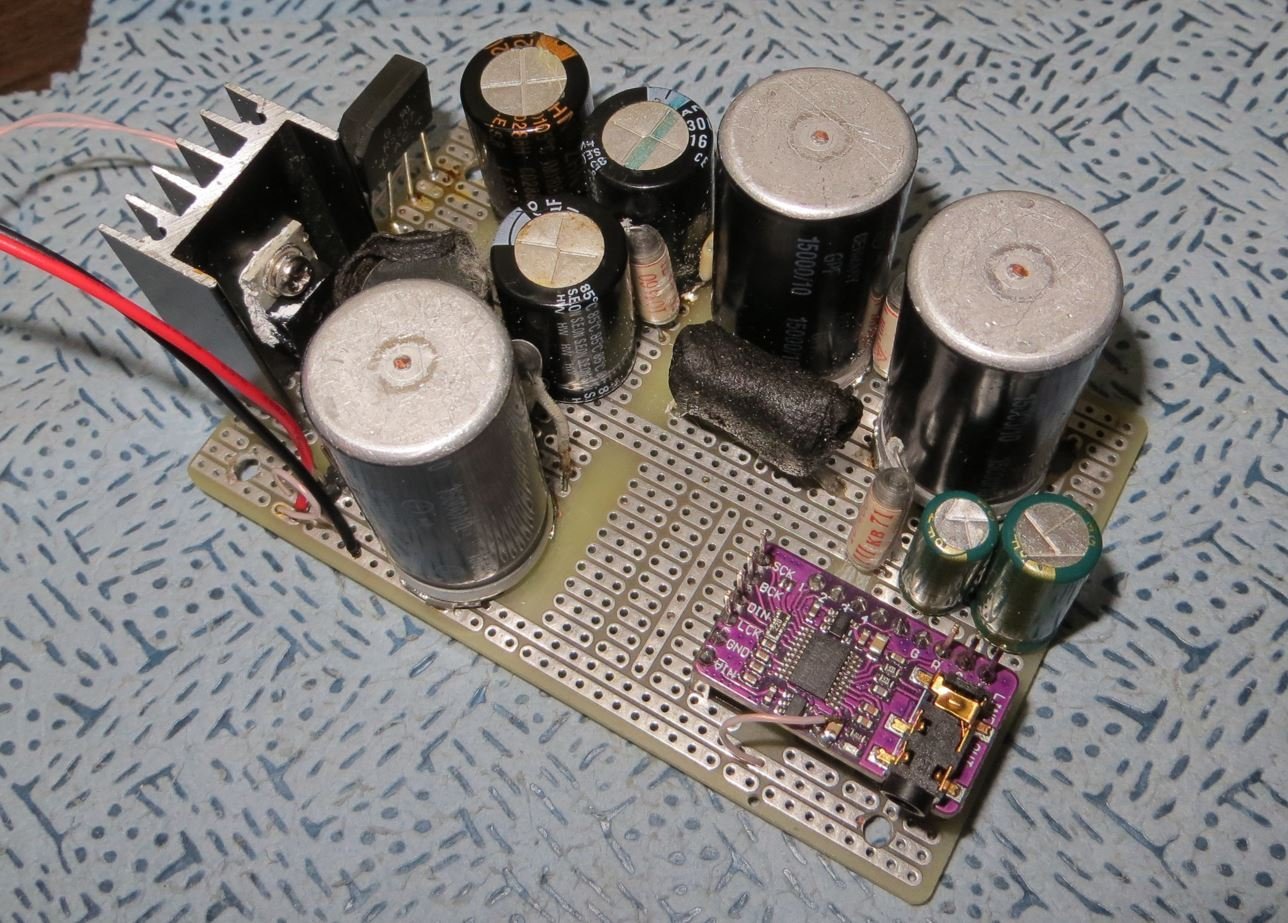

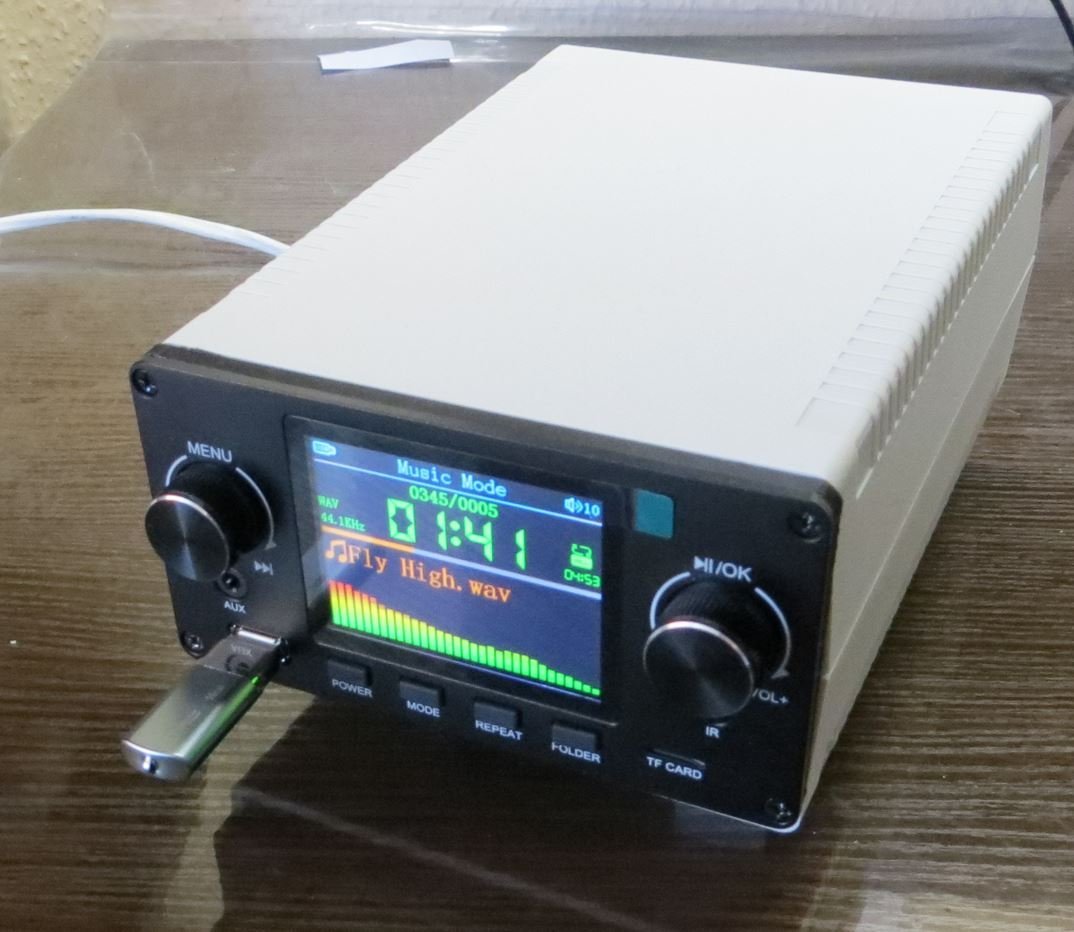

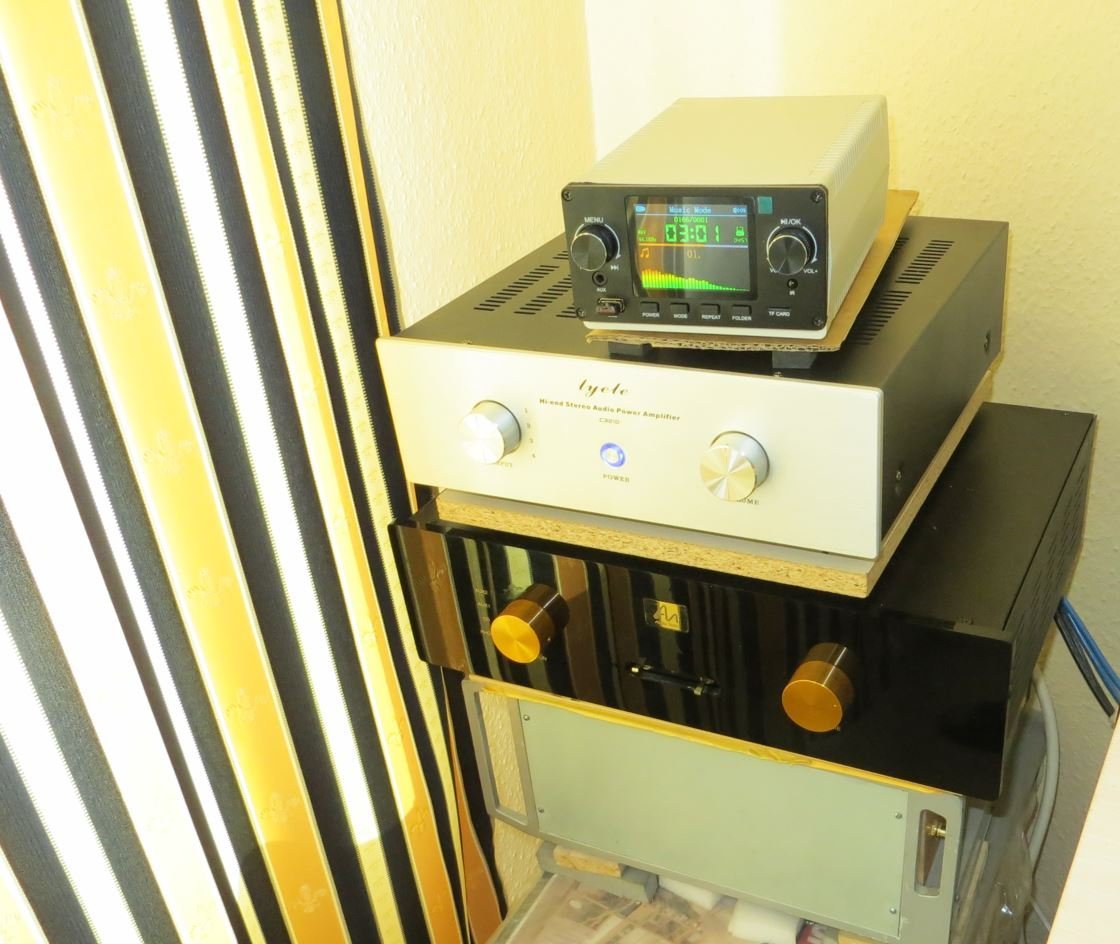

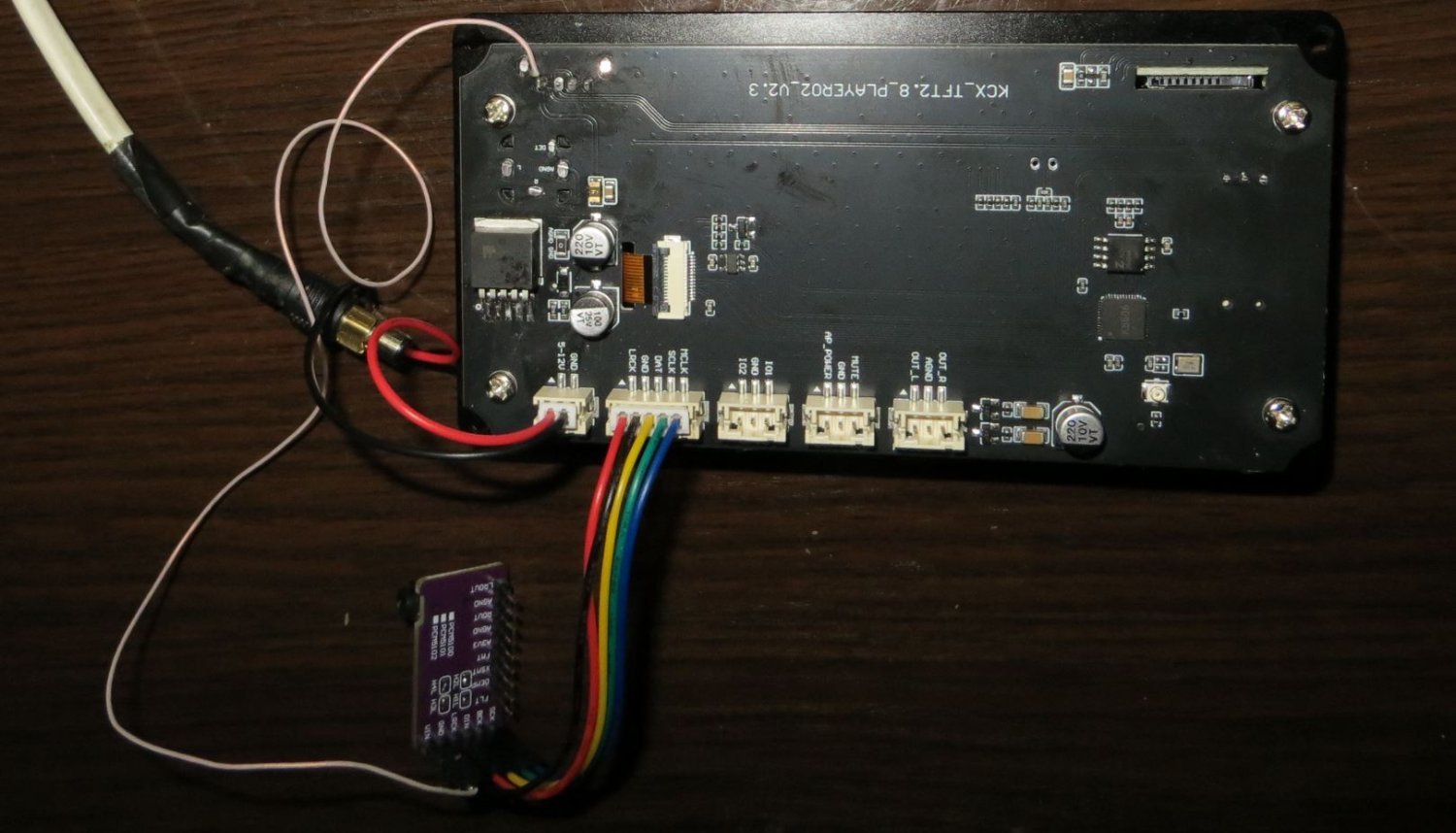

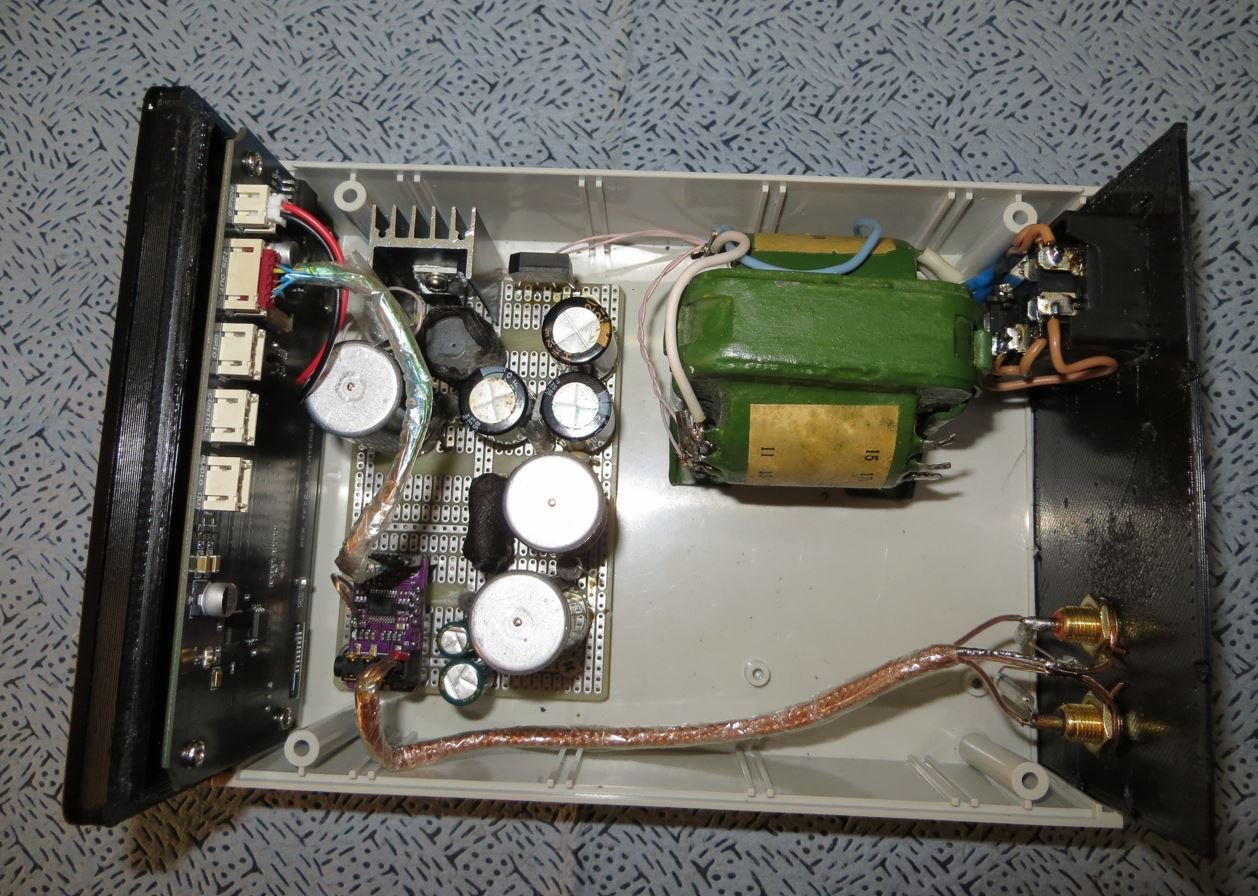

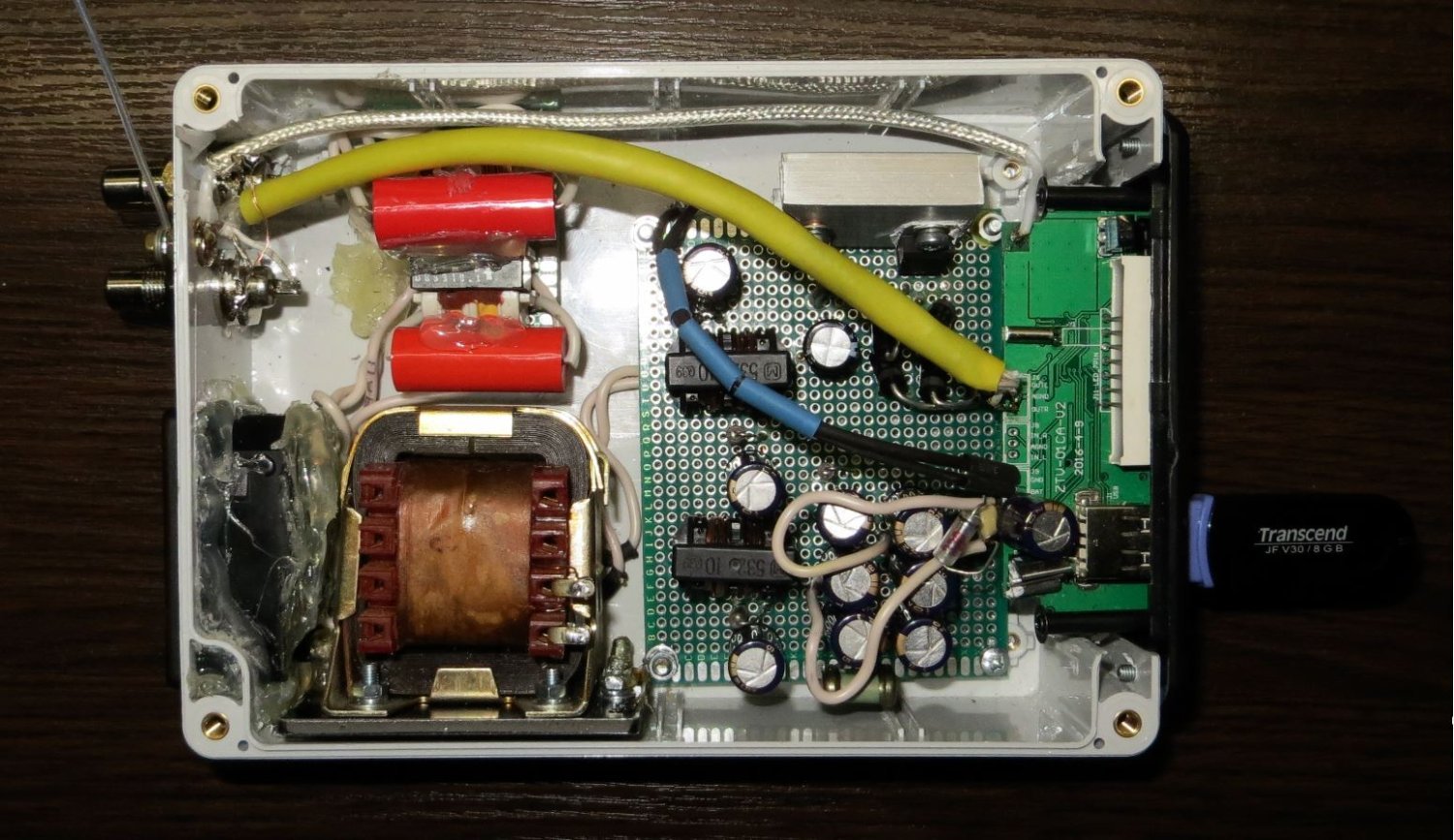

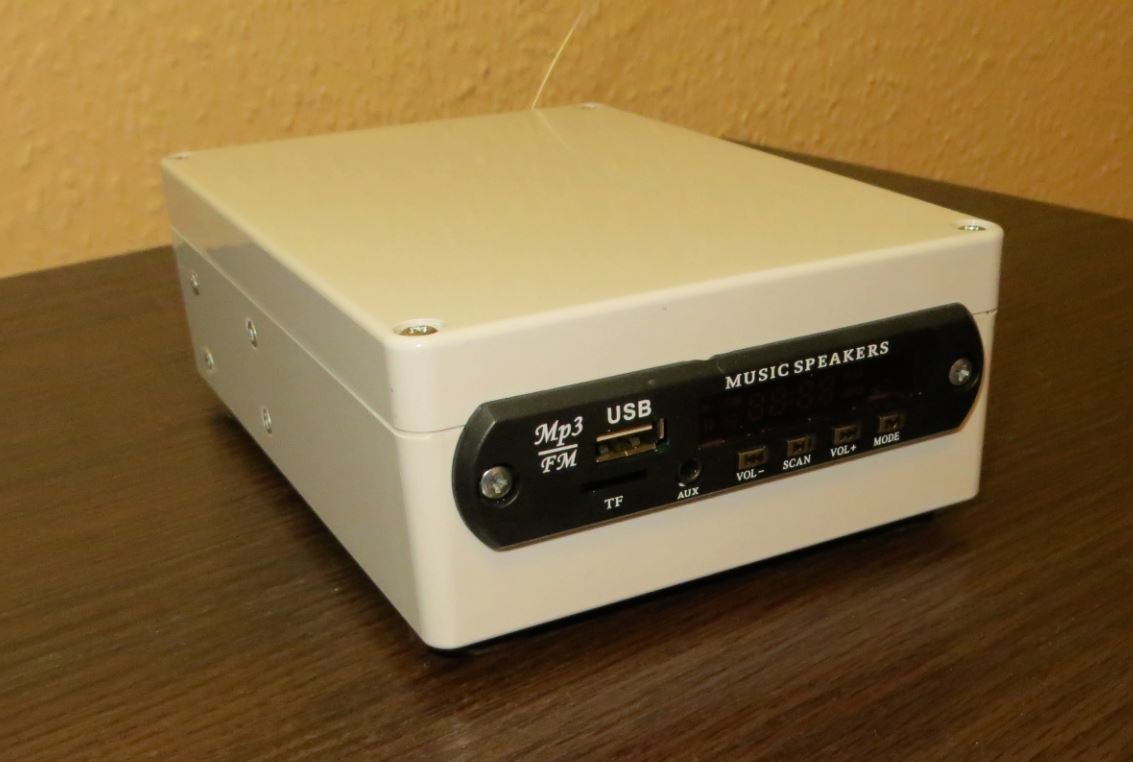

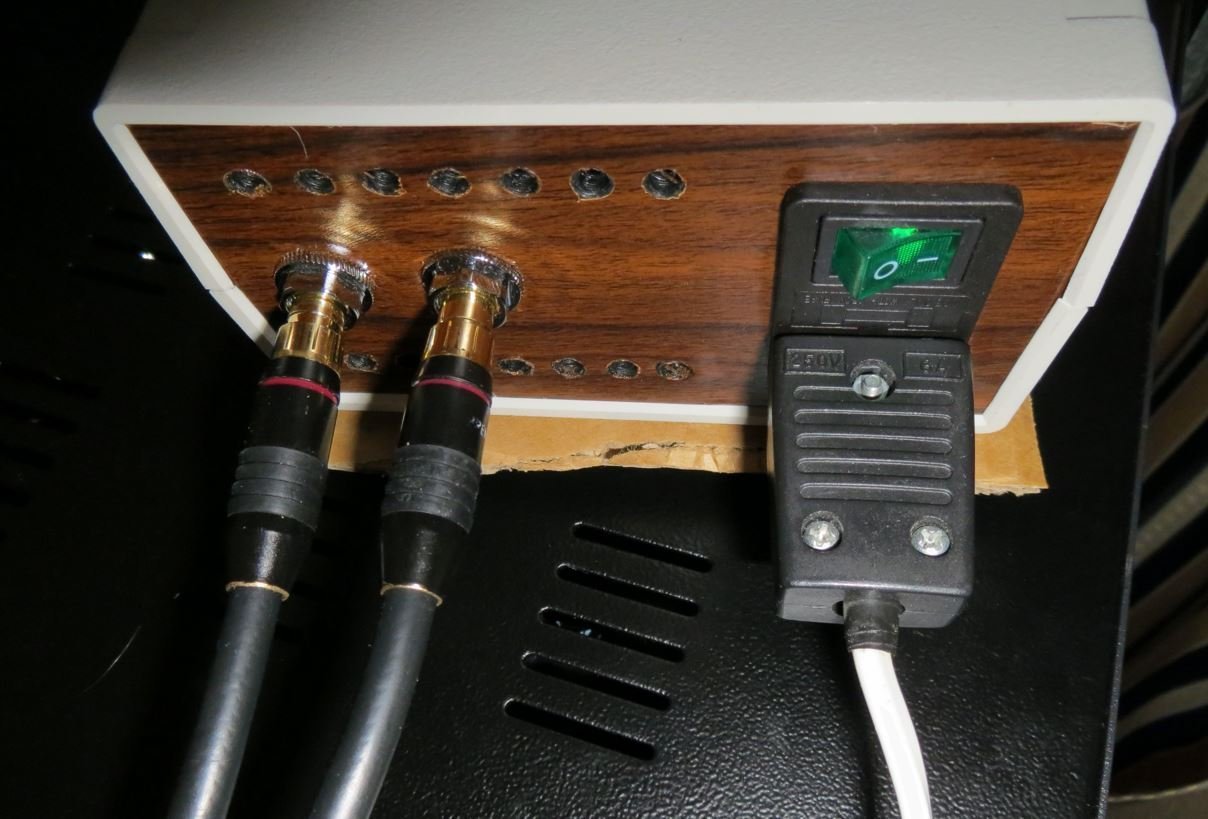

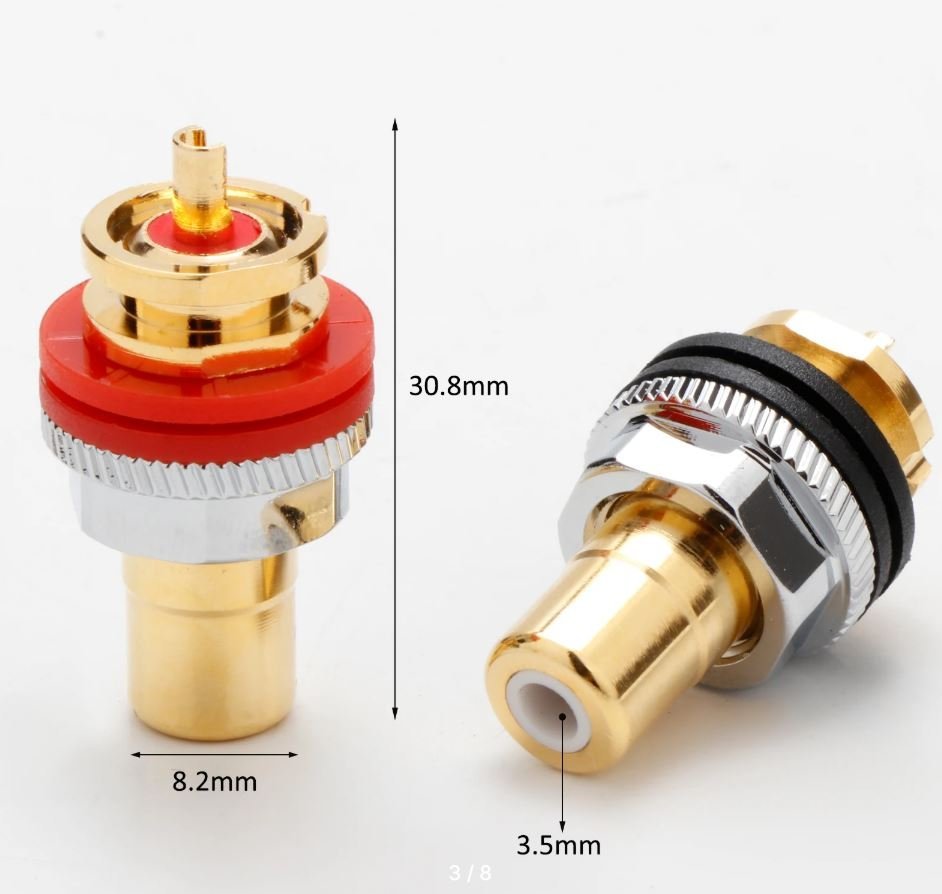

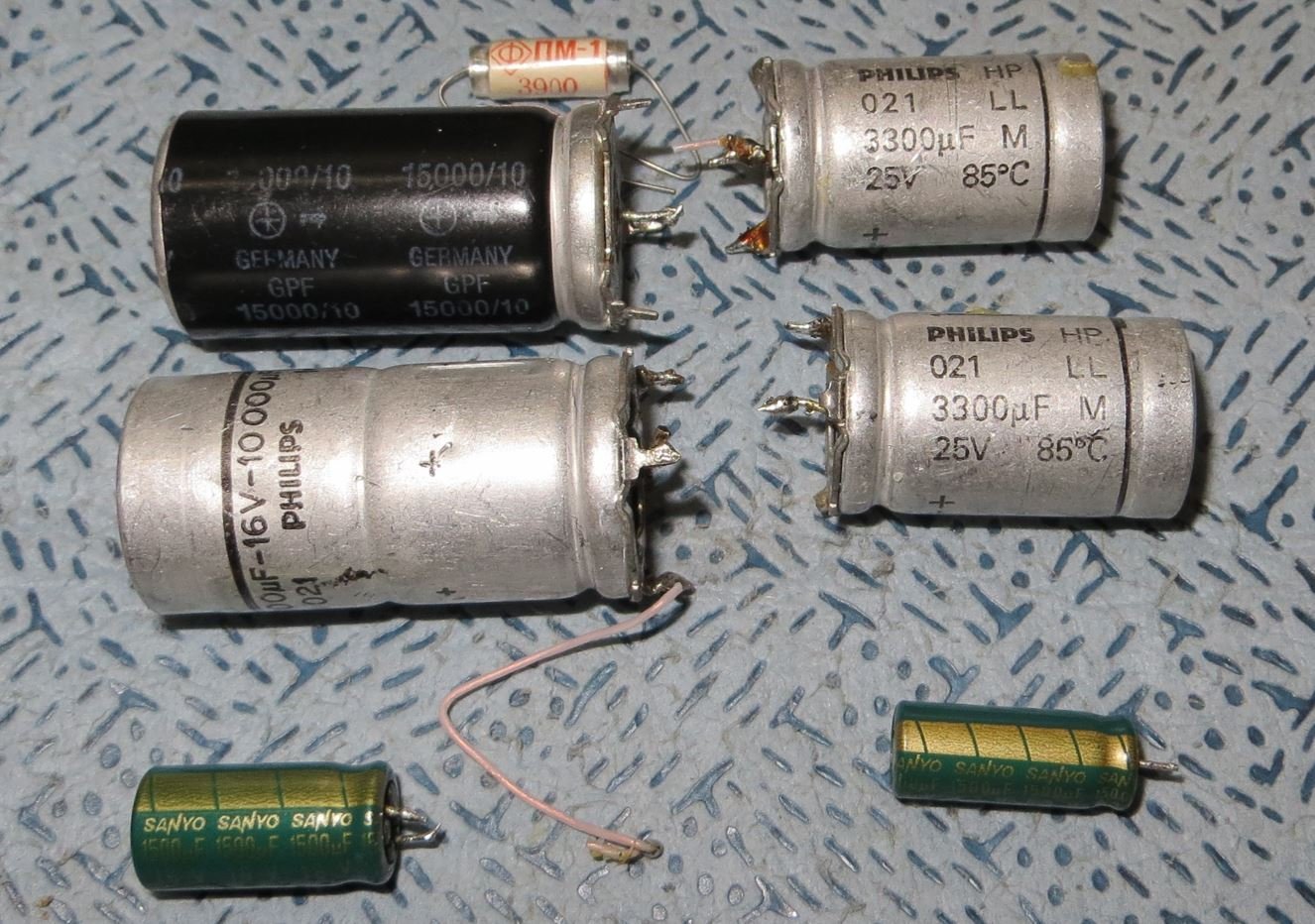

Файловый проигрыватель с USB флэшек на основе готовых модулей с хорошим звуком с ПДУ. KCX TFT2.8 PLAYER02_V2.3 + PCM5102 ДЕШЕВО и СЕРДИТО. НО с ОЧЕНЬ качественным звуком. Управление с помощью дистанционного пульта - выбор файлов, перемотка, регулировка звука.. Отключение экрана..... Из готовых модулей и готового стандартного корпуса. Бюджет проекта до 5 т.р. Полное описание проекта в статье на дзене Финальная сборка -файловый проигрыватель на основе панели KCX TFT2.8 PLAYER02_V2.3 + цап PCM5102 Давно перешёл на файловый проигрыватель - основные файлы - СОБСТВЕННЫЕ КАЧЕСТВЕННЫЕ оцифровки с CD дисков. WAV файлы 44,1 кГц битрейд. Только на этих условиях получаем суперкачественный звук. Hi-rez - файлы с высокой частотой дискретизации занимают много места и их качественных реально то совсем и нет. Только демонстрационные тестовые записи. Основной массив - это качественные оцифровки CD дисков. Самое главное оцифровка без потерь и без любой обработки и пере дискретизации. Даже FLAC - сильно уродуют звук - там идёт сильная деградация звука, потеря микротембров. WI-FI радио - по качеству звука тоже не очень, хорошие по качеству каналы нам заблокировали.... хотя каналов более 8 тысяч в интернете, нормальный звук там найти очень сложно. Делал проект по WI-FI радио, но вернулся к классическому файловому проигрывателю. Проект файлового проигрывателя у меня не первый. До этого использовал такой файловый проигрыватель - сделал его для отладки усилителей, а он вытеснил по качеству звука и удобству применения и CD с внешним цапом, и винил . Вроде просто. Китайская панелька за 250 рублей и продвинутый блок питания. Но панельку выбирал из десятка похожих. Требовалось- чтобы играли WAV файлы, а не только МР3. Чтобы не было ничего лишнего -не свистелок-моргалок, ни блютуза с вайфаем, ни эквалайзеров, ни голосового сопровождения. Процессор там очень слабенький. WAV- файлы может развернуть с очень хорошим качеством, а вот уже любое сжатие (МР3) или любая дополнительная нагрузка на процессор превращает звук в маловыразительную кашу. В панельках плохо разделено питание - цифровое, сервисное и аналоговое - поэтому часто в сигнал лезет фон от цифровых помех. По питанию -очень неравномерная нагрузка по питанию -USB флэшки требуют тока как не в себя - потребление скачет от 0,05мА до 0,4 мА. Поэтому в блоке питания ТРИ!!! линейных стабилизатора питания и фильтр питания по сетевому питанию. Лучший трансформатор оказался от советского радиоприемника высшего(или первого) класса. Собрать такое устройство с хорошим звуком -тот ещё квест. А нужно было просто нормальое ДЕШЁВОЕ устройство для отладки ламповых усилителей. После того как сжег ДОРОГОЙ файловый плеер при отладке усилителя - когда на вход попало высокое питание от лампового каскада по моей невнимательности и плеер сгорел - было ОЧЕНЬ жалко..... Теперь стартую от простой панельки, а только потом перехожу на этот блок..... Его сжечь после всех усилий тоже теперь жалко.... И вот после нескольких лет использования этого блока наконец то дозрел сделать проигрыватель более серьёзного класса по звуку........ но тоже тратиться сильно не хотелось.... так как дома есть внешние цапы топового класса с ценниками более 100 тысяч рублей..... Но время идёт и удобство использования часто перевешивает качество звука. Сперва, просто хотел панельку с цифровым выходом i2s приделать к цапу от Дмитрия Андронникова LYNX D60. Цап очень качественный и работает по коаксиальному выходу с CD плеером DENON DCD-3300. Но подружить не удалось... А сильно курочить цап рука не поднялась. Поэтому раскурочил проект WI-FI радио - и сделал проект с цапом на PCM5102. Были попытки приспособить модуль с цапом ES9018K2M - там всё запустилось. Хотя модуль ES9018K2M был дороже модуля на PCM5102 более чем в 10 раз, но по звуку он слил PCM5102. С пред историей ВСЁ. Подробности читайте по ссылке выше на Дзене - там несколько статей развития проекта - с кучей обломов и переделок. Итак - основа это панелька файлового проигрывателя KCX TFT2.8 PLAYER02_V2.3- что самое важное с цифровым i2s выходом и пультом ДУ. Они бывают двух цветов -серебристого и черного. Очень качественно сделаны. Бывают нескольких версий - у меня версия 2.3. с линейным стабилизатором - можно питать от 6 до 12 вольт. А есть на питание от стабилизированных 5 вольт. В комплекте -панелька , пульт Ду, провода, винты..... И НИ КАКОЙ ИНСТРУКЦИИ.... Цена в районе 1600 рублей на день публикации. Основное это ЦИФРОВЫЙ ВЫХОД..... всё остальное разнообразие панелек не имело цифрового выхода или стоило в разы дороже. После перебора и ПОКУПКИ(!!) разных модулей цапов к ней был выбран, как оказалось один из самых дешёвых ардуино модулей ЦАП РСМ5102. Эта микросхема бывает на разных модулях и платах с ценниками до 3 т.р. Но подошёл именно такой модуль - его удобнее всех настраивать. Ибо в более дорогих модулях китайцы ставят всякую дорогую "дичь", чтобы ценник увеличить и смотрелось "богато" ..... но для звука это выливается в жесткое ухудшение качества. И это единственный модуль к которому удалось найти нормальную схему - что очень помогло при реализации данного проекта. Все перемычки , как нужно, запаяны с завода. Панелька KCX TFT2.8 PLAYER02_V2.3 имеет и свой аналоговый выход - но он по качеству звука сильно проигрывает звуку с отдельного цапа. Чтобы подключить модуль цапа достаточно проводов из комплекта. В комплект панельки KCX TFT2.8 PLAYER02_V2.3 входит кабель для цифрового подключения. Единственно , что нужно подпаять это провод питания+5 вольт. Его я припаял на ножку питания разъёма USB. Соединяем красный провод LRCK - LRCK, черный провод GND-GND, желтый провод DAT-DIN , зелёный провод SCLK-BCK, синий провод MCLK-SCK. Примечание -Цвет проводов у вас может быть другой. Тестовое соединение панельки и модуля цапа. Питание +5 вольт припаяно к "+5вольт" на USB разъёме панельки. Сама панелька запитана от дежурного внешнего ТРАНСФОРМАТОРНОГО блока питания стабилизированным напряжением "+8 вольт". На модуле цапа есть разъём под наушники -Джек 3,5мм. Можно подключить проводные наушники и проверить -работает ли воспроизведение файлов. Далее нужен корпус. Вопрос с корпусом был решён приобретением стандартного корпуса в магазине "Промэлектроника" GIANTA G768, который почти подошёл по габаритам. По ширине подошёл точно, а по высоте на 5 мм выше. Напечатал две детали на 3Д принтере - передняя переходная планка и задняя панель. И всё собралось. В корпусе есть свои передняя и задняя панельки - но нарисовать и напечатать на 3D быстрее, чем подгонять идущие с корпусом панели. Был подобран зелёный военный трансформатор ТПП245-20-50. Использованы запараллеленные обмотки 5,05 вольта+2,61 вольта. Так как ток в сети больше 220 вольт, то на выходе получил 8 вольт 0,8 А. Вроде бы для чего такой ток? Процессор панельки и экран могут потреблять до 0,3 Амперов (поэтому функция отключения экрана для снижения электротребления очень полезна). USB флэшка по стандартам может потреблять до 0,5 А. По предыдущим проектам столкнулся с сильной просадкой напряжения при подключении USB флэшки. Вплоть до перегрузки -рестарта основного процессора. CD и TF карты тоже потребляют довольно много тока. Но если USB флэшка сидит на питании 5 вольт, то CD и TF карты запитаны с линии питания 3,3 вольта - и на данной панельке запитаны от линии питания процессора..... и при использовании TF карты звук становится хуже..... что говорит о не проработанности конструкторами параметров питания при использовании TF карты. По концепции блока питания. Из сети 230 вольт через трансформатор ТПП245 подаём 8 вольт 0,8 А переменного напряжения на диодный мост (4а мощности -для лучшего температурного режима), далее имеем 12 вольт постоянного напряжения. Потом стоит сглаживающий конденсатор 2200 мкф 25 вольт, далее далее - стабилизатор напряжения LM7808 и после него конденсатор 3300 мкф 16 вольт. Оба конденсатора зашунтированы плёночными конденсаторами. Стабилизированное напряжение 8 вольт подаётся на разъём панельки KCX TFT2.8 PLAYER02_V2.3. На самой панельке припаян стабилизатор MIC29302, который понижает напряжение до 5 вольт и раздаёт напряжение на USB разъём и на стабилизатор 3,3 вольта для питания процессора панельки и экрана. Так как линия питания +5 вольт поддерживается только конденсатором 220 мкф, то припаеваемся к проводу +5 вольт на разъёме USB конденсатор 3300 мкф. Далее к этому конденсатору подключаем импульсный дроссель 3mH ( сопротивлением 1 ом-он намотан толстым проводом). После него стоит конденсатор 15000 мкф 10 вольт. С него подключено питание модудя цапа PCM5102 - Vin. Далее уже на модуле цапа имеем два стабилизатора на 3,3в для цифровых и аналоговых цепей. К цифровым цепям добавляем 3600 мкф+1600 мкф+ полистирольный плёночный конденсатор. А к аналоговым цепям добавляем конденсаторы 15 000 мкф+15 000 мкф+фольговый полистирол+ серебро в сдюде(СГМ). Так как зарядные токи могут перегрузить цепи питания и пожечь модуль -смотрим на применённые стабилизаторы 3,3 вольта - они стоят типа ME6211C33M5G - они по даташиту имеют встроенный ограничитель тока 600 мА. Конденсаторы использованы SIEMENS и SANYO. Хотел поставить свежего выпуска, но в городе не нашёл нужные марки нужных номиналов, а заказывать и ждать долго. На макете использовал Филипсы, но они не влезли по габаритам в финальную сюорку. У модуля цапа PCM5102 контакты перепаял - питание всё выведено вниз, а цифровые входы и аналоговый выход - вывел для верхнего подключения разъёмов. Плата распаяна - всё питание проводом МГТФ сечением 0,3 мм2. Цифровые провода - жилы из НDMI кабеля. А аналоговые провода -монокристаллическим проводом 0,5 мм2 чистотой 99,9999%. Этим же монокристаллом распаяно соединение по аналоговому питанию до конденсаторов 30 000 мкф+шунты. Цифровые и аналоговые провода в зазелённых экранах. Причем цифровые провода -каждый в своём экране.... Экраны от цифровых проводов - те самые которые стояли в HDMI - я их из экранов и не доставал. прямо так и припаял. Качественные разъёмы серьёзно сказываются на качестве звука. Именно пятно электрического контакта обеспечивает в том числе и минимальное сопротивление контакта, вместе с материалом , из которого изготовлен разъём. По настройке цифрового фильтра. Фильтр нужен, чтобы отсекать несущую частоту в аналоговом сигнале. На фото сверху видны конденсаторы напаянные на выходные разъёмы RCA- это фольговый полистирол по 200 пф, в дополнение к керамическим конденсаторам установленных на плате модуля. При допайке фольгового полистирола звук существенно "получшел". После прогрева - звуки развешаны в комнате и очень рельефные...... Очень доволен тем фактом, что после цапа до разъёмов RCA нет активных элементов(операционных усилителей или транзисторов) и нет разделительных конденсаторов. Поэтому получаем Очень детальный звук и с очень детальной звуковой фактурой..... А недостаток панельки - не проигрывает файлы с битрейдом более 44,1кГц, хотя микросхема цапа(РСМ5102) может воспроизвести битрейд до 384 кГц.

МАКЕТ SE 6ж4п+6п41с в ультралинейном режиме с импулсным источником питания. На тему лёгкого и дешёвого входа ламповую тему. Схема ПОКА собирается просто потестировать 6п41с в ультралинейном режиме. Планов разворачивать в корпус этот усилитель ПОКА нет..... Так как на основании всего предыдущего опыта 6п43п-Е - для целей усилителя звуковой частоты лучше подходит, чем 6п41с. НО остался момент из прошлого, когда " не наигрался" с этой лампой. Был заход и была выбрано семейство ламп 6п31с/EL36/EL235. После работ с 6ж4п+6п43п-е у меня остался макет и я прикупил ещё один такой же блок импульсного питания, чтобы продолжить тему изучения снижения импульсных помех. Лет 15 назад делал однотактный усилитель на лампах 6п41с в триодном включении - и тогда они мне никак не зашли. Не понравились. Тут попалась партия ламп 6п41с - довольно дёшево. Просто купил в тумбочку. И собрал рабочий макет на 6ж4п+6п41с - поменял панельки для ламп на макете и подобрал катодный конденсатор для 6п41с. Простейшая схема, чтобы заиграло без всякой борьбы с импульсными помехами. ВНИМАНИЕ!! В таком варианте схемы дополнительные конденсаторы в анодном и накальном питании ПРОТИВОПОКАЗАНЫ!!! С их применением схема перестанет работать!!! Вахи -не совсем соответствуют ультралиненйному режиму. Но почему то, ближе результаты получаются к псевдо триодному включению, если добавить напряжения вольт так 20 для анода. Катодное сопротивление 760 ом, напряжение на катоде 45 вольт, напряжение анод-катод 225 вольт. Ток на Катоде 60мА. Ультралинейный отвод на выходном трансформаторе 60%. У меня есть несколько пар выходников от Золотой Середины, но они все без ультралинейного отвода. А хотелось попробовать ультралиненйный режим. После отладки двух тактника РР 6н23п+6п6с с самонамотанными выходными трансформаторами остались выходники на которых тестировал и подбирал режимы для самостоятельной намотки трансформаторов. Усилитель собирался на позолоченной печатной плате китайского кит набора. Потом плата была переделана на схемотехнику LEBEN 300x. Если интересно то вот статья на дзене Двухтактный усилитель в корпусе Audio Note Так вот там изначально тестировал более 10 трансформаторов в качестве выходных из тумбочки. В Том числе зелёные ТПП. Больше всего понравились тпп287-127/220-50. Нужна именно модель на 127 -220 вольт. Но для двух тактного выходника ему явно не хватало индуктивности. Там всего 6Гн на первичной обмотке. А тут нашёл в интернете статьи, что их вполне успешно цепляют в качестве однотактных выходных трансформаторов для ламповых усилителей - так как половинки "О" сердечника не сильно хорошо отшлифованы на торцах и склеены. То клеевой шов образует необходимый для однотактного трансформатора зазор. И Решил проверить - на самом деле работает . На прогреве проработали 8 часов и совсем не на магнитился сердечник- как бывает например на дросселях. И совсем не нагрелись - комнатная температура у них. Соединил просто Первичная : спаял 5 и 6 выводы. 1 анод, 3-ультралинейный вход, 10 вход анодного напряжения. Выходные параллельно 10 вольт II 10 вольт II (5+5вольт). Коэффициент трансформации 22. Но можно изменить до 20, например.... Токовая нагрузка - 7,5А на выходных обмотках. С учетом выбора токового сечения 1,0-1,2 кв.мм. на 1 Ампер - то получаем 6,3-7,0 кв.мм. - сечение выходной обмотки ..... Имеем секционирование (неизвестное). Проходим , примерно по току, первичной обмотки..... Сопротивление первичной обмотки 25 ом. По звуку - очень много ВЧ. Небольшая нехватка НЧ. Но лампы на прогреве - сперва , в пенрвый день прогрева , НЧ вообще не было. НО сейчас по сравнению с6п6с - НЧ меньше раза в три...... Но по осцилографу НЧ есть , где-то 70-80% на частоте 20 Гц от амплитуды 100 Гц. Очень детальный звук. Из минусов - лезут игольчатые выбросы выходной сигнал на колонки - выбросы до 0,1 вольта. Хотя их почти не слышно .... Но голова болит от долгого прослушивания. Их однозначно нужно отфильтровывать. Второй ОЧЕНЬ большой минус - по паспорту - нагрузка по анодному в половину - не более 150 ма, А ПО НАКАЛУ - 2,8 ампера. То есть ниже максимальной паспортной. Усилитель запускается только с остывшими лампами. С прогретыми лампами - импульсный блок питания не может поднять анодное напряжение и уходит в отключение. Лампам нужно дать хотя бы три минуты , чтобы остыть, чтобы усилитель смог запуститься. Но после того как запустился вполне себе играет часов 8 - столько играл на прогреве ламп. То есть по факту усилителю на 6п41с - нужно два таких импульсных блока питания...... Или может ситуацию исправит электронный дроссель с ограничителем тока. При включении прогретой лампы 6п41с - она как бы выдаёт импульс по току, такой что ИПБ отрубается в защиту. С "БУХом" на колонки. То есть усилитель работает и звук можно оценить - в ТЕСТОВОМ РЕЖИМЕ. Но вот готового усилителя ещё долгий путь. Явного фона в колонках нет. Вч шум от импульсного источника не СЛЫШНО. Косвенно только голова начинает болеть через пару часов прослушивания. Вч шум видно только на осцилографе и только при выключенном сигнале - прямая на осциллографе. НА сигнале - отловить "шерсть" вч шума трудно. Тестовый Источник сигнала- USB проигрыватель файлов- выдаёт на максимуме 0,125 вольт , что на выходе усилителя равняется 5 вольтам - причём отсечки и искажений не видно. А На колонках (3,8 ома - двухполоски Телефункен) уже 2 вольта ОЧЕНЬ громко. РГ на усилителе нет -так как регулировка звука на источнике звук через ПДУ, что очень удобно. Провода на входе - провод от очень качественных наушников-капелек - литц в силиконовой изоляции. Акустические провода 6 кв.мм. Распаян проводом МГТФ и 0,5 кв.мм в ПВХ(обычный провод для бытовой электрики СВЕЖЕГО производства РФ).

Я покупал ИПБ вот за такую цену Сейчас их наклепали и в итоге цены ещё снизили .... Последний раз, вообще, попадались по 1200 рублей + почтовая доставка (рублей 500 до Екатеринбурга).

Схема отлаживалась месяца четыре. Как и писал в начале статьи ранее были неудачные заходы на тему с импульсными блоками питания. Были перепробованы почти все способы борьбы с импульсными помехами. Классические способы НЕ РАБОТАЮТ, Если поставить ламповый дроссель на 2-10 Гн - то он режет все помехи, а также СЧ и ВЧ. Если поставить конденсаторов по анодному питанию - просто, через резистор, или через дроссель идёт сбой стабилизации величины анодного напряжения - и идёт "бух" в колонки - в зависимости от набора емкостей от одного раза в 5 секунд до импульсной генерации с разной частотой. Работают только дроссели от импульсных блоков питания (во ведь странно то как). Вч помехи по накальному напряжению ПО анодному напряжению ВЧ помехи лезут в выходной сигнал на Акустику. Помехи -игольчатые выбросы до 0,1 вольта!! Единственный работающий способ, (который нашёл в ламповых микрофонах) - это отрезать область с игольчатыми выбросами.... В случае с анодным напряжением на 300 вольт это 5-10 вольт. При помощи схемы линейного стабилизатора на транзисторе... Или как их называют схемы электронного дросселя. Желтый дроссель - это дроссель от компьютерного блока питания на 0,056Гн - это какая то стандартная величина -у меня три таких дросселя есть все на разный вид, но имеют одну индуктивность. Другие дросселя - это кольца с витками - синфазные дросселя. НА ламповых микрофонах там борьба идёт с выпрямлением накала - там пульсации должны быть ниже чувствительности осциллографа - иначе фон пролезет в полезный сигнал. Тут же просто обошёлся синфазным дросселем с проводом сечением 1,5 мм. Тонкий провод греется. Провод 1,5 мм сожрал 0,2 вольта накального напряжения и дроссель греется до 50 градусов. Дроссель - входной на сетевое напряжение от импульсных блоков питания. В Итоге по выходу получил такой вид - и то это скорее кабель осциллографа цепляет помехи с эфира. Звук ОЧЕНЬ чистый и детальный в итоге получил. Но провозился очень долго. И конденсаторы пришлось тестировать по новому - с импульсным БП анодные конденсаторы - рейтинг по качеству поменялся.

Всем Добрый День! Долгое время у меня не получались усилители с импульсными блоками питания. Хотя сейчас можно купить специализированные импульсные блоки питания для ламповых усилителей. У меня завершился долгий проект однотактного усилителя SE 6ж4п+6п43п-E в ультралинейном режиме и с импульсным блоком питания. По результатам было подготовлено 4 статьи на Дзене. Очень простой ламповый усилитель с импульсным блоком питания и с превосходным звуком. Сравниваем звучание лампового усилителя с импульсным и с трансформаторным блоком питания. Внутреннее устройство ламп 6ж4п,6п14п,6п15п,6п18п, и 6п1п, 6п6с и 6ф1с - смотрим и выбираем для усилителя Ламповый усилитель 6ж4п+6п43п-Е с ИБП и с высоким качеством звука Если кратко - то схему лампового усилителя с импульсным блоком нужно строить немного по другому, чем с классическим линейным блоком питания. Итоговая схема Импульсный блок питания покупной - LS160W-2T - 160 ватт двух трансформаторный - трансформатор на накал 6,3 вольта, 3А и трансформатор на анодное напряжение 300вольт/280вольт - 300мА . Задержка на включения анодного напряжения 30 секунд. При нагрузке близкой к паспортной греется довольно сильно - с радиатором снизу до 70 градусов нагревается минут за 10 потом стоит на этой температуре. Тихо гудит. В проекте использованы выходные трансформаторы от "Золотой середины", которые у меня простояли на основном усилителе более 10 лет. Которые я заменил на самонамотанные. Как они играют я знал досконально до этого. Мне в них не хватало баса. А весь прикол выявился на макете - если трансформаторы сдвинуть ближе друг другу чем на 10 см НЧ ниже 60Гц сильно падают. А если раздвинуть то появляются....... А у меня на прежнем усилителе они стояли близко к друг другу. И работали в триодном подключении, а тут я их подключил в ультралинейном подключении. Вернее на макете был переключатель триодный/ультралинейный режим - и в корпус поставил только ультралинейный режим. С ним получался звук сильно лучше. К схеме пришёл не сразу - долго отлаживал на макете и сравнивал с трансформаторным блоком питания. Сравнение с трансформаторным блоком питания По драйверу на 6ж4п. 6ж4п/6au6 - у меня любимая лампа для драйвера. Но ранее я использовал только импортные лампы, так как звук советских ламп был не важный на режимах для импортных лампах. Но долгое время занимался пайкой ламповых микрофонов и отладил НИЗКОВОЛЬТНЫЕ РЕЖИМЫ для 6ж4п производства СССР. И на этих режимах 6ж4п СИЛЬНО превосходит по звуку импортные аналоги. А импортные аналоги на низковльтных режимах просто не работают. На лампе 6ж4п/6AU6 собирается культовыq японский микрофон SONY c-800G, который стоит немеряно денег........ Выбрана рабочая точка с катодом на землю и напряжением на аноде 50-55 вольт. Также при отделении драйверного каскада сопротивление по анодному питания с конденсатором - резко ухудшалась динамика. Ультралинейны режим, к сожалению НЕ соответствует ВАХ ни в триодном, ни в пентодном режиме. Так как импульсный блок питания имеет только одно высокое напряжение, то только автоматическое смещение для выходного каскада. Долго подбирал номинал и ТИП сопротивления. Лучше всего углеродное сопротивление, как и в аноде первого каскада. Проволочные, несколько типов очень недешёвых импортных сопротивлений сильно портили звук - звук становился "вязким и тягучим". Межкаскадники- перепробовал всё что было в заначке Анодные конденсаторы -тоже всего перебрал - Кендейлы лучше всех оказались. ROE- по габаритам не влазили. Филипсы и РИФА - номиналы маленькие - а так вполне себя хорошо показала. Дженсен провалил всё - и по качеству и по габаритам. Играет с ШП акустикой с рупорными супертивттерами Далее будет про макет с 6п41с
