  1. lenivo
    Они , если капсюль целый очень ДАЖЕ представляют БОЛЬШОЙ интерес. У меня есть несколько статей по переделке данных микрофонов и выложено куча тестовых роликов с ними. https://dzen.ru/a/Yu9K6iCu2w43KHPl https://dzen.ru/a/ZbMvNd8bhjhla355
  2. lenivo
    Вы знаете, может вы неправильно посчитали индуктивность большой обмотки. При 800 витках там явно больше 6 Гн. Но не сматывать же данный трансформатор. Спаяйте на нём микрофон на лампах 6ж1п или 6ж4п - что у вас есть. На 6ж4п спаять легче - не нужна катодная цепь смещения. Как я писал выше - для вокальных микрофонов часто вводят даже обрезной фильтр на 100 Гц. Поэтому если у вас будет полоса от 100 Гц или даже от 150 Гц ничего супер критичного не будет, всё заработает. У меня был проект начального микрофона на супер низком бюджете - "на попробовать". Кстати статья набрала самое большое количество просмотров на Дзене среди статей про микрофоны. Очень популярная статья..... Народ любит супербюджетные проекты. https://dzen.ru/a/YtTGMRXWelIvb7yg Суть -используем электретный капсюль из микрофона МКЭ-3 - очень раньше был распространённый капсюль, стоит копейки - новый 100 рублей в магазине. Но ставился во многие магнитофоны и у многих валяется среди запчастей. его разбираем и достаем сам капсюль, а усиливающую микросхему с сопротивлением убираем Если ещё не стёк заряд поляризации с мембраны, то можно даже не ставить цепь для подачи поляризационного напряжения на капсюль. Микрофонный предусилитель собрать можно по любой схеме - на лампах 6ж1п, 6ж4п, 6ж32п, 6ж49п, 6ж1б, 6н16б, 6н28б, 6ж32б........Можно и на других, но на других я с этим капсюлем не пробовал. Нужен сеточный резистор от 40 Мегаом, но лучше 1 гигаом. На 40мегаомах будет много шумов в сигнале. В статье собрано по без трансформаторной схеме - а вы можете собрать по схеме с трансформатором. Но это стартовая тема на попробовать - пойдёт /не пойдёт. Интересно-не интересно. По ссылкам из статьи може послушать как звучит такой микрофон... По мне так вполне не плохо за такой бюджет и уж точно лучше современных китайских дешманских микрофонов а-ля "ВМ-800".
  3. lenivo
    Есть у меня фирменные ламповые микрофоны в коллекции Bruel&Kjaer Блок питания сделал самодельный Обрате внимание эти ламповые микрофоны выполнены без микрофонных трансформаторов - по схеме катодного повторителя. Выход - не симметричная линия и требуют разделительного конденсатора, так как имею потенциал "+ 20 вольт" относительно "земли". ПО паспорту на капсюль нужно подавать ДО +200 вольт, но капсюля старые и это опасно. Нормально капсюли начинают играть при подаче поляризационного напряжения более 75 вольт. Я подал 100 вольт и звук нормальный.....
  4. lenivo
    Блоки питания к данным микрофонам Универсальный блок питания с четырьмя переключаемыми анодными напряжениями 100 вольт, 120 вольт, 160 вольт и 200 вольт. Переключатель специально вывел на дно, чтобы разные посетители случайно не переключили на другое напряжение Импульсный блок питания
  5. lenivo
    Ламповый микрофон на лампе 6ж1б В корпусе от Bruel&Kjaer
  6. lenivo
    Ламповый микрофон на лампе 6ж4п
  7. lenivo
    Проект ламповый микрофон на лампе 6ж4п
  8. lenivo
    Только закончил проект Ламповый микрофон на лампе 6ж49п-ДРУ/EF861 Вот тестовый трек .... с компрессией (мне так удобнее звук отстраивать) https://disk.yandex.ru/d/qvqbijz5w_uHBA С полосой АЧХ все нормально, но микрофон пока на прогреве.
  9. lenivo
    Профессионально и очень красиво. У меня на такое качество намотки терпения не хватает. Для себя я сделал вывод, что витков на большой обмотке нужно не менее 800, а лучше 1000 и более , иначе качество звука сильно падает, хотя вроде и индуктивность порядочная. У меня результаты трудно стыкуются с расчётами, а вот с предыдущим опытом почти всегда попадаю как надо.
  10. lenivo
    Для измерений существует от дельный класс микрофонов- измерительные. Они отличаются либо ровной АЧХ, либо наличием калибровочного файла с поправками. Вот один из бюджетных измерительных микрофонов. https://aliexpress.ru/item/1005009252892316.html К нему нужна звуковая карта с фантомным питанием. И программа на комп. Часто идёт в комплекте с микрофоном. Или можно использовать программу REW. Искать того, кто вам может провести измерения надо около своего места проживания. Эти услуги довольно широко оказывают. Но сперва надо почитать - какие, именно, услуги вам нужны. Каталог на измерительные микрофоны - примерно на 400 страниц типографского текста. Измеряют всё- от шума в квартире до писка комара и шума от турбин самолёта.
  11. lenivo
    Гигаомные сопротивления. Без них микрофон будет "шуметь". Покупаются на Алиэкспрессе. https://aliexpress.ru/item/1005004400088188.html Бывают и классического вида https://aliexpress.ru/item/1005003561967832.html Стоимость с доставкой - от 30 рублей за штуку.
  12. lenivo
    По капсюлям. Микрофонных капсюлей много видов - конденсаторные, динамические, пъезо, ленточные, MIPS, полупроводниковые на на датчиках давления. Есть и более экзотические виды. Для ламповых микрофонов больше всего подходят конденсаторные микрофонные капсюли. Конденсаторные капсюли делятся на на капсюли с предварительной поляризацией мембраны - это так называемые "электретные капсюли". Они бывают с усиливающим элементом - транзистор, либо микросхема, так без него. И размеры их бывают от 3 мм до 34 мм. Вот например 16 мм электретный капсюль без усиливающего элемента Для ламповых микрофонов больше подходят конденсаторные капсюли без предварительной поляризации размерности 24 мм(или 1 дюйм) и 34 мм. Они бывают с металлическими мембранами - как правило никелевыми И с пластиковой мембраной с напылением. Эти в свою очередь разделяются с центральным электродом и без центрального электрода. Также бывают с мембраной с одной стороны(с другой стороны мембрана без напыления) и двух мембранные - там мембраны с напылением с двух сторон. Одномембранный капсюль Двухмембранный капсюль Если по простому - то одномембранного капсюля два проводка -вывода, а двухмембранного - три проводка вывода. Стоимость капсюлей начинается от 1 т.р. и доходит до 500$. Цена зависит от фирмы производителя, от толщины мембраны, от АЧХ капсюля, от того он одномембранный или двух мембранный. Вот пример, https://aliexpress.ru/item/1005001812729736.html https://aliexpress.ru/item/1005006584282222.html
  13. lenivo
    По корпусам микрофонов - два пути. Либо купить пустой корпус https://aliexpress.ru/item/1005005421048909.html Либо можно купить микрофон донор - что часто дешевле если брать просто корпус. Вот распространённый корпус для клонов " U87". https://aliexpress.ru/item/1005009250932855.html Причём кроме корпуса там может быть корзина для подвески микрофона, и шнур XLR. Правда самого дешманского качества, но они есть. Также можно купить готовый блок питания для лампового микрофона, но его всё равно придётся "допиливать " под свой проект по напряжениям и по качеству фильтрации напряжений. Одна беда- с доставкой почти 10 т.р. китайцы просят за него - это ОЧЕНЬ дорого для того, кто умеет паять ламповые схемы. Можно найти дешевле в два раза, но такое попадается очень редко. https://aliexpress.ru/item/1005006646952007.html
  14. lenivo
    Всё сейчас покупается на Алиэкспрессе, другие каналы для большинства недоступны. По микрофонным трансформаторам - например для клона лампового микрофона NEUMANN U87 Есть в продаже микрофонные трансформаторы: https://aliexpress.ru/item/1005008147428024.html Перед покупкой НУЖНО внимательно читать спецификацию - вот трансформатор с индуктивностью первичной обмотки 340 Гн А вот второй вариант https://aliexpress.ru/item/1005004904482021.html Здесь две обмотки по 44 Гн. Оба эти трансформатора подойдут. Подходящие трансформаторы я не встречал дешевле 1200 рублей. Часто часть стоимости прячут в стоимость доставки. Самые дешёвые какие я встречал и которые ещё как то подходят, но уже по самому краю и не со всеми лампами будет нормально работать вот такие. Что такое Т-8 - это трансформатор с коэффициентом трансформации 8:1, Соответственно Т-13 - это 13:1 и Т14 это 14:1. Оптимальным считается 8:1. Но всё зависит от звуковой карты и её усилении. https://aliexpress.ru/item/1005009026316318.html Есть микрофонные трансформаторы для динамических микрофонов, которые стоят меньше 1000 рублей - они для ламповых микрофонов не подходят. https://aliexpress.ru/item/1005006955434496.html
  15. lenivo
    Так понимаю вопрос про микрофонный трансформатор и его индуктивность. 6Гн для микрофонного трансформатора мало. Очень мало. Более менее начинается от 40 Гн. Самые распространённые современные китайские микрофонные трансформаторы для ламповых микрофонов имеют 48 Гн по первичке. Продвинутые Китайские микрофонные трансформаторы - полные копии легенддарных трансформаторов - около 140 Гн. Современные сердечники без больших затрат позволяют получать 150 Гн и 800 Гн. Вот мои последние самонамотанные микрофонные трансформаторы - буквально в этом месяце намотал на таких вот сердечниках На фото два трансформатора 57 Гн , но с двойным сердечником, и 165 Гн с одинарным сердечником (1300 витков проводом 0,11 мм по лаку) Вот такой трансформатор 1500 витков , проводом 0,11 мм. 570 Гн на 100 Гц. Но до сих пор не пришёл к мнению какая индуктивность нужна. Слишком большая индуктивность давит высокие частоты. Полоса по Ачх у трансформатора 57 Гн - более 120 кГц, у 165 Гн - 70 кГц...... А у 570 Гн - не замерял но не менее 30 кГц. Но правильно проводить измерения в составе каскада , а у меня звуковая карта только до 18 кГц тянет. А там у всех трансформаторов ровная АЧХ. А по НЧ - даже больше чем нужно. Для звуковых микрофонов желателен спад АЧХ ниже 100Гц, кроме специальных микрофонов для записи инструментов........ Эти вполне от 10 Гц тянут полку.
  16. lenivo
    Схемы ламповых микрофонов
  17. lenivo
    Схемы ламповых микрофонов
  18. lenivo
    Предлагаю в этой теме выкладывать информацию по ламповым микрофонам и свои проекты по ламповым микрофонам. Ламповые микрофоны - это просто красиво. Как правило микрофон это спутник на фотографии любого знаменитого певца или музыкального коллектива. С другой стороны - занятие изготовлением ламповых микрофонов сильно продвигает в теме понимания влияния разных радиоэлементов на звук в ламповом усилителе. Ламповый микрофон это комбинация - микрофонный капсюль + ламповый предусилитель + микрофонный трансформатор (есть схемы, где его нет)+ микрофонный кабель + блок питания лампового микрофона (бывают варианты встроенного в корпус микрофона блока питания). И очень много специфики - именно микрофонной специфики. Например использование сопротивлений - сеточный резистор - от 40 мега ом до 1,0 - 5,0 Гига ом. Самые продвинутые современные промышленные микрофоны от Bruel&Kjaer имеют встроенный в капсюль 50 гигаомный резистор, но там полупроводниковый микрофонный предусилитель и всё это запаяно в герметичный корпус с инертными газами. Далее это повышенные меры борьбы с фоном. И специфичные режимы работы ламп - работа с пониженным напряжением накала для уменьшения внутренних шумов и с пониженным анодным напряжением, чтобы лампа меньше грелась в корпусе микрофона.
  19. lenivo
    Тут скорее проблемы в панельке - она не может воспроизводить 32 битные записи, она может только CD качество воспроизводить 16 бит 44,1 кГц и чуть больше по Блютузу..... Через Блютуз можно Hi-rez файлы гнать........ но это не хайрезовский формат чистый это всё равно перекодировка в формат для Блютуза....... Но это было понятно изначально - стоимость панельки именно это и предполагает. И закрывает самую массовую потребность по звуковым форматам. Более высокое качество звука требует больше ресурсов от процессора и сильно больше памяти и как бы всё это требует более высокопроизводительного процессора и с внешней памятью - а это уже более сложное программное обеспечение - получаем нормально звучащий аппарат с такой поддержкой за 60 т.р . А высоко качественный аппарат за 500 т.р. стоимостью.........
  20. lenivo
    Ожидаемо. Просто включите логику РСМ1794 и РСМ5102 это микросхемы от одного разработчика. Соответственно, первое надо смотреть - к какому поколению они относятся. РСМ1794 - более старое поколение. Во вторых, их предназначение и возможности по цифровой части. РСМ1794 - 24 битный 192 кГц, а РСМ5102 - 32-битный 384 кГц. И чисто логически- следующее поколение ОБЯЗАНО быть лучше предыдущего, иначе его не будут заказывать МАССОВО производители. И последнее это совместимость - более старое поколение может просто не работать с устройствами нового поколения по новейшим изменения протокола. Хотя у обоих микросхем заявлена поддержка i2s - скорее всего обе микросхемы будут работать хорошо..
  21. lenivo
    Если 3 т.р. не жалко на пробу То https://aliexpress.ru/item/1005007634481125.html Или двух цаповый вариант https://aliexpress.ru/item/1005003439153633.html Судя по фото вход I2S присутствует, но как оно будет работать совместно с панелькой разбираться придётся только по её приходу самому. Вряд ли кто вам это скажет заранее перед покупкой. Второй вариант в два раза дороже около 6 т.р.(со скидкой 5600 р) но зато питание лучше сделано. Вариантов много есть - 5200 р с доставкой. Вот такой со входом I2S или c spdif - есть переключатель входов на плате. https://aliexpress.ru/item/1005008542106793.html Всё есть , но это никак не 150 рублей, как за PCM5102. И габариты сильно больше и просто деталей больше. И проработка питания более развита. Вопрос в бюджете....... выбор большой. Выбор за вами. Смотрите, читайте отзывы.... Но мой ответ - вы слышите МОДУЛИРОВАННОЕ напряжение питания. Если вы сделаете ХОРОШЕЕ ПИТАНИЕ для PCM5102, то вряд ли вы услышите разницу в качестве звука..... Ограничением будет выступать ваш слух........ Все эти микросхемы цапов дают уровень выше уровня восприятия человеческого слуха, а дальше просто - КАК сделана реализация и каково качество обвязки. У PCM5102 практически нет обвязки на выходе - вы слушаете чистое "модулированное питание", а в этих выше приведённых цапах накручено на выходе операционных усилителей - и их качество и качество их питания будет сильно влиять на звук на выходе.
  22. lenivo
    Вот тут стоит электронный дроссель. Самое главное, чтобы отрезал напряжение больше, чем игольчатые выбросы от импульсного блока питания. А Дроссель 0,056Гн - это стандартные большие дросселя в компьютерных импульсных блоках питания стоят. У меня их несколько штук есть -все по разному выглядят, но индуктивность у всех одинаковая. Если интересует о привязке ПОКУПНОГО импульсного блока питания к ламповому усилителю - тоя вот написал в свое время статью на Дзене об этом - там много неочевидных вещей вылазит. https://dzen.ru/a/Z755eJIrdn-r68C3
  23. lenivo

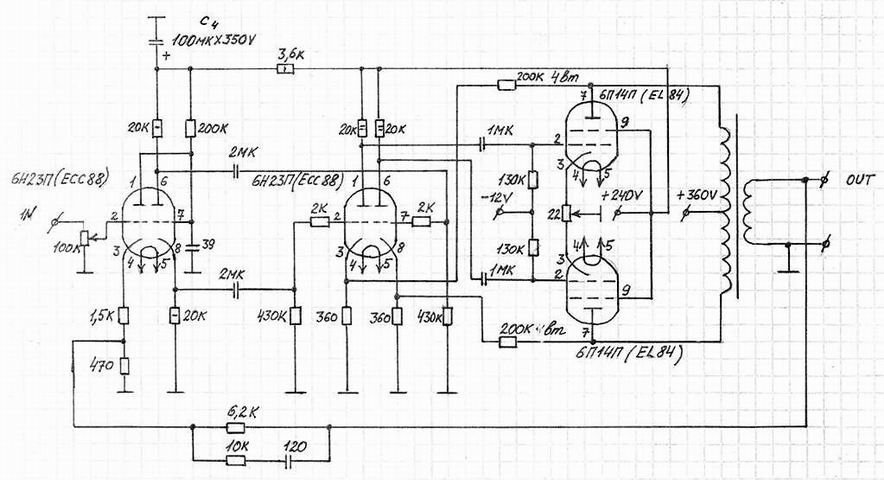

    Ещё вариант контролировать "вч грязь источника питания" на проводах динамика. При включенной системе и включенном источнике но на паузе - смотрите осциллографом, что реально из помех пролазит через выходной трансформатор на колонки. Ну или можно нагрузочное сопротивление подцепить равное вашим колонкам. Но там суммарные помехи лезут -через анодную линию, через линию накала и наводки импульсного источника через радиоэфир на первичную обмотку выходного трансформатора. Наводки через эфир, при неподключенном питании накала и анода , но при включенных импульсных блоках питания - снимать с выходной обмотки выходного трансформатора. До смешного доходит - даже паяльная станция с внутренним импульсным блоком питания и та наводит помехи через радиоэфир.
  24. lenivo
    Обычно лучшее решение электронный дроссель..... Но всё зависит от качества выходного напряжения под нагрузкой. Может у вас источник питания дорогой и выдаёт идеальное напряжение с требуемым током.
  25. lenivo

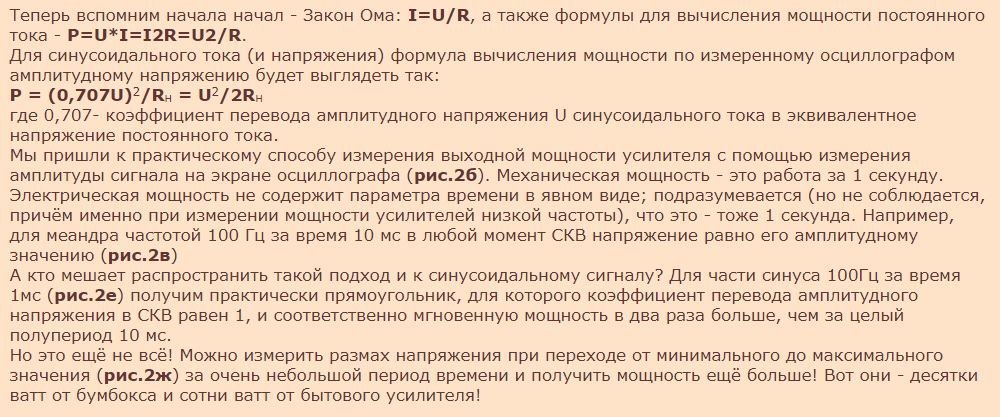

    Тут интересно , если осциллограф посмотреть величину пульсаций на напряжении накала под нагрузкой..... И допустим подать синусоиду на усилитель и посмотреть пульсации на входном анодном напряжении - как отрабатывают источники питания.
×
×
