lenivo

У меня очень хорошие моточные изделия..... И вариант со средней точкой был собран изначально.... И собрать его в корпус можно прямо сейчас - всё настроено на макете и работает. И качество звука понятно. Но перед финальной сборкой всё таки хочется протестировать вариант со стабилизацией накала, чтобы составить собственное мнение.

У меня силовой японский тор. Вернее было закуплено несколько штук. Сейчас осталось 2 штуки. С диодным выпрямителем идеально через дроссели даёт паспортное напряжение рабочей точки для ламп 2А3 с автоматическим смещением - так выбирались и заказывались. Тор позволяет домотать сверху нужные накальные обмотки. Что мной и было сделано и не раз. Он не гудит и не греется - за пару часов чуть теплый на макете был. Вариант собрать со средней точкой - готов прямо сейчас.... Нужно отмотать обмотки и снова более тщательно их намотать сверху - возможно, пока тягал туда сюда этот трансформатор на макете и для примерок корпуса механически сбил балансировку обмоток - они и закреплены то временно -концы провода парой витков черной ЧБ изоленты - так как отматывал- доматывал по полвитка приточной регулировке нужного напряжения. на прошлом проекте вот было. И на данный момент уже всё подогнано по комплектующим, для силовых анодных конденсаторов напечатан пластиковый держатель под тор вот такая платформа напечатана-чтобы провода в отверстия без проблем завести в габарите колпака. Ждал только эти платы для накальных обмоток....Пришли. Предварительно решил проверить ..... не работают как нужно. Пока решил заказать LT1083-посмотрю , как они себя поведут.. Просто перепаяю LM338 на LT1083 на этих платах.

У сейчас был меня вариант домотанных обмоток со средней точкой ........ отбалансировал в "0", а потом после прогрева - недели две, фон вдруг выявился 5 мВ....балансировочный резистор в катодной цепи звук гробит. К нему нужно довольно громоздкую навеску из шунтирующих неполярных конденсаторов делать. А без шунтов звук хуже схем с косвенным накалом в выходном каскаде при прочих равных..... тогда смысл с прямокальными лампами заморачиваться? И да на макете послушал как играет с невыпрямленным накалом...... сейчас хочу послушать с выпрямленным накалом послушать на той же схеме ..... обратно переделать будет сильно проше, чем потом пытаться выпрямленный накал приделать.

"На ТЛ431 и ТIP102 оказался лучше" - а схема есть? Принцип то понятен-важны нюансы в деталях.

Я вот по такой схеме на 6,3 вольта ранее паял и работало..... Но как оно на 2,5 вольта будет работать не знаю. Как вариант заказал LT1083CT - через озон....обещают через 3 дня доставить.... Просто поменяю LM338 на LT1083CT.... на этих платках..... Не получится спаяю на TL431......

Вот эти купленные платы слева сверху стоят на фото сборок усилителей в этих корпсах.

Я перепробовал с этими платами много чего. В том числе замена конденсаторов - 20 000 мкф..... Возможно есть решение ....... но пока у меня не работает..... Ни стоковая плата, ни с перепайкоё конденсаторов и с добавлением ограничительных резисторов. Входные напряжения разгонял до 12 вольт. 8 вольт выпрямленного ...... Токи с обмотки трансформатора там в два раза больше, чем требуется одной лампе. И да опыт у меня есть в стабилизаторах и для ламп первого каскада и для ламп выходного каскада... Стабилизатор для первого каскада запустился и и был оттестирован сходу - в этой ветке чуть выше. Из последних Для выходного каскада на ГМ-70 был такой. Мосты и LM317 собраны на отдельных радиаторах.... Как бы 3 параллельных LM317 выдают мощность 4,5Ампера при наспортных 3 амперах... И да 22 000 мкф оказалось мало, в итоге поставили 85 000 мкф на накал одной лампы....... Даже на таких радиаторах грелось до 60 градусов всё.... Диодные мосты до 50 градусов. Но тут как бы 3А 20 вольт ....... против 2,5 вольт 2,5А и LM388Т по паспорту выдаёт 5А, по отзывам 3А .... Но и 3А это больше требуемых 2,5А по паспорту...... А реально я 4 Ампера на нанргрузочном сопротивлении стабилизацию получил..... Проблема с LM388Т - реально с большими емкостями - они не успевают заряжаться...... А 2200 мкф успевает заряжаться...... Я до этого не имел дела с LM388Т....... поэтому всех этих нюансов её включения не понимаю. А эту плату взял так она специально применяется в ламповых усилителях для стабилизации накала для ламп 300B и 2А3 ..... Она входит во все комплекты....И в комплект на базе моего корпуса тоже..... под неё крепления приварены........ Но не работает на 2,5А, а на 1,2А на 6,3 вольта работает....... я проверил.... Но такой блок как фото на 6 LM317 - в мой корпус просто не влезет по габаритам. Надо паять схему на IFR транзисторе и TL431, но ранее я такие схемы на 2,5 вольта не паял и не настраивал, только 6,3 вольта ...... .а на 2,5 вольтах есть нюансы.... На 2,0-2,6 вольта до 20 А ампер есть современные компьютерные DC-DC для процессоров и для видеокарт ........ но они высоко частотные и импульсные ............ Но сколько не ставил импулmсные DC-DC в стабилизацию КОСВЕННЫХ накалов результаты мне не нравились, по сравнению с LM317...... Короче, пока в расстройствах и в думах. ЕСЛИ кто то запускал накалы 2А3 через LM388Т -отпишитесь пожалуйста..... Может есть нюансы, которые я просто не учитываю........ Хотелось бы запустить стабилизацию накала с этих платок, так как под что то другое просто нет места.

Пришли платки на LM338t Второй день бьюсь с этими платами - не хотят работать с лампами 2А3 - напряжение более 1,7 вольта не поднимается .... хотя входное подавал переменное 2,5 вольта, 5 вольт, 6,3 вольта, 7,5 вольта, 10 вольт.... Тока там хватает на две лампы...... Ставил нагрузочное сопротивление 0,6 ома - 4 А нагрузки. С таким сопротивлением нет проблем получить линию 2,5 вольта .... но чтобы не было пульсаций пришлось подавать 6 вольт.... Но лампы не хочет запускать даже ставил ограничительное сопротивление - от 0,4 ома до 2,5 ом.... При этом сама плата не оптимальная - на токах 2-4 А греется сильно и сама плата, и мост, и радиатор - хотя радиатор в два раза по мощности запас по расчётам имеет..... но как то всё очень горячо уже через пять минут...... Короче у меня эти платки с 2А3 не работают как надо .... При этом после моста гребенка с минимальной амплитудой более 6 вольт - что выше требуемых 3 вольт ..... а на выходе лампа не более 1,7 вольта ...... при таком напряжении проволока накала не нагревается до красна. У меня лампы 2А3 - на холодную показывают сопротивление 0,9 ома...... Для проверки подключил накал переменный 2,5 вольта - запустились...... после отключения стали показывать сопротивление тем же LCR тестером 0,39 ома ...... Причем обе лампы примерно одинаково показывают. Это китайские лампы - Райтионы пока не подключал.

Послушал. Сравнил. Если кому надо продам Райтионы - они играют одинаково. Имелся ранее опыт и с "45" триодами. Понимание как играет винтаж есть. Понимание как играет Совтек Китайцы играют НЕ ТАК как винтаж, под них нужно по своему настраивать усилитель и тогда китайские лампы 2А3 играют очень даже достойно.

Посмотрите клоны UC22 -их под разными названиями продают. Самая недорогая качественная многоканальная карта(эта стерео) с качественной начинкой - хорошие конденсаторы стоят. Внутренние шумы снятые программой VA64 - очень достойно. Но это показатели когда всё выкручено на минимум. На рабочих позициях будет похуже показатели. Пользую. Но для измерительных нужд - вот самая оптимальная плата - свисток СМ108 . Стоит от 200 до 400 рублей. Есть с упрощенной микросхемой -те вообще 150 рублей с доставкой. Для быстрых измерений очень удобный микрофонный интерфейс с фантомным питанием +48 вольт(в этом устройстве +37 вольт) - Alctron XU-2mk3 Себе уже вторую такую купил - первая отпахала 4 года и сжёг её случайно..... У ней по шумам чуть похуже , чем у UC22 но сильно лучше , чем у СМ108. Все карты - USB. UC22 - имеет два фантомных питания +48 вольт отключаемых и реально даёт +48 вольт. СМ1089 имеет неотключаемое фантомное питание +5 вольт - компьютерный стандарт. Alctron XU-2mk3 - имеет отключаемое фантомное питание стандарта +48 вольт, но реальное +37 вольт.... это промежуточное между 48 вольт и +20 вольт - то есть работают и те и те. Все имеют выход на наушники..... первая и третья регулируемый наушниковый выход со встроенным усилителем для наушников. UC22 - имеет дополнительный функционал подключения электрогитар и других звукоснимателей музыкальных инструментов. стоит около 5 т.р. Альктрон около 3 т.р.

Приехали ко мне платки на LM338t Китайскими лампами 2А3 без танцев с бубнами запускаться не хотят...... Напряжение не поднимается выше 1,7 вольта. Хотя при проверке с сопротивлением 0,6 ома (4А ток) всё стартует и выпрямляет как надо. Проверил Лампы 2A3 LCR тестером - накал имеет сопротивление холодное 0,9 ома ........ при запуске проверка , что накал светиться на 2,5 вольта переменки ..... потом этот же тестер показал 0,38 ома...А 0,38 ома это стартовые 6,5А .... Попробовал лампы с менее мощным накаловм -1,2 А на 6,3 вольта постоянки - всё запускается...... Мысли либо придётся что то другое ставить .....Или . может между платой и лампой поставить синфазный дроссель мощный или сопротивления добавочное 0,25 ома ........ На схемах после LM338T на выходной силовой линии ставят ограничительный резистор .... на этой плате такого резистора нет.....

А внешнее заземление из медных труб - на фото.....

Я проводил на микрофононах много сравнений в том числе на лампах серии EF. Я делал микрофоны на 6ж32п/EF86...... Вместо EF86 - вполне хорошо заходит наша 6ж32п - вы можете оставить вашу цепь коррекции, но снизить анодное напряжение чтобы на аноде было 50-60 вольт...... Микрофоны почти всегда используют электрометрический режим. Но нужно низкое анодное напряжение .... В триодном режиме при 50-60 вольтах 6ж32п работает при нулевом смещении в электрометрическом режиме (который и сам постоянно называю микромектрическим )....... А пентодные режимы мне не зашли ..... и их как бы в микрофонах не применяют, поэтому я пентодные схемы и не тестировал в этих режимах...... И на низком анодном (50-60) наши 6ж32п нравились по звуку ЗНАЧИТЕЛЬНО больше, чем импортные EF86 .Тестировал много EF ламп... (https://dzen.ru/a/ZI8TIW1BgnT5dusE и https://dzen.ru/a/ZMOLFzKeIX8HuPtp )....... 6ж4п и 6ж32п - для меня пока фавориты из наших ламп... Для фонокорректора также советовал бы попробовать 6ж49п-ДРУ (-д, -ДР) - встает вместо 6ж4п один в один только детальнее играет..... но в микрофонах при сравнении выбыирают 6ж4п, а не 6ж49п-ДРУ... А вот в усилителях и фонокорректорах она очень достойно сыграет в первом каскаде.

На самом деле меня зацепил подход..... Если оставлять первую лампу и делать до усиление на микросхеме и хочется катод на землю. То можно взять схему лампового микрофона на лампе 6ж4п, взять схему коррекции на лампе 6ж4п из схемы корректора Комисарова и получится очень классное устройство. Обратите внимание там и там 75кОм в аноде лампы..... Чтобы катод лампы 6ж4п запустить с нулевым смещением - её нужно включать в триодном смещении и на аноде иметь 50-60 вольт. Но тогда не хватит усиления для ламповой схемы, а вот для схемы со вторым каскадом на микросхеме хватит ..... и конечно использовать межкаскадный конденсатор - бутерброд МКР+ фольговый полистирол + серебро в слюде (СГМ или ССГ)..... И выпрямленный накал по микрофонным технологиям ..... Почему коррекция в аноде, потому как при коррекции на межкаксадном конденсаторе там не применить бутерброд из конденсаторов ..... т.е. нужны очень качественные конденсаторы - которые на очень точные емкости трудно доставаемы и очень дороги......

А если выкинуть и первую лампу, и блок питания на кенотроне - то заиграет совсем хорошо.... Реально, если не экономить на деталях - конденсаторах и резисторах микросхемные корректоры очень хороши. Для качественного лампового корректора нужен очень продвинутый блок питания и качественная цепь коррекции..... но есть и куча нюансов..... Как бы корректор - это в первую очередь для звука, а во вторую концепция построения и на чём делать. Пользуемся микросхемными цапами, CD проигрывателями, микросхемными флэш плеерами и микросхемными FM тюнерами..... и как то не паримся от того, что они микросхемные, а не ламповые.

Кстати с балластным, резистором коллеги на микрофонном поприще тоже получали прекрасные результаты по "чистому" выпрямленному накалу.... Но для применения балластных резисторов в схеме выпрямления накала нужен навык и опыт применения по маркам резисторов..... схема с резистором вроде проще, а вот реализация из-за подбора резистора сложнее..... И без наработанного опыта в такой схеме -оно может и не получиться сходу ..... Ну как то работать будет, а вот итоговый качественный звук может не получиться. Вот выпрямление накала для микрофона на , пока опыт не наработался и резистор , и два дросселя после стабилизатора - для лампы 6ж4п. Большой дроссель для анодного напряжения.... А с наработкой опыта потом всё проще стал делать.

Тестировал узел выпрямления накала для ламп первого каскада - две 6ж4п по 0,3А накала - общее 0,6 А. Стабилизатор L7806CV yf на входе мост 3А, потом 4700 мкф 16 вольт на выходе 4400 мкф (два по 2200 мкф 10 вольт).... При подаче 6,3 вольтового переменного напряжения- пульсации не давятся, даже при добавке ещё 10 000 мкф после моста....... добавил пол обмотки переменного напряжения от ламп выходного напряжения - 1,3 вольта ..... общее стало показывать 7,8 вольта ..... этого хватило , чтобы получить "0" по уровню на осциллографе 2 милливольта. При первом конденсаторе 4700 мкф и при входном переменном напряжении 6,3 вольта - пульсации составили 0,4 вольта на выходе, при добавке ещё 10 000 мкф пульсации составили 0,2 вольта - на выходе после стабилизатора под нагрузкой 0,6А ....... Без нагрузки всё ровно 6 вольт без пульсаций. Но просто первые конденсаторы не той серии.... Серии от импульсных блоков питания лучше работают ... Например китайские пром конденсаторы с истинно русским названием ФУХУЙ. Это пром серия только для ОЕМ поставщиков ..... стоит на наши деньги около 5 рублей за штуку.... но не купить. Вполне спрямляли 6,3 вольта при нагрузке правда 1 лампы 6ж4п ..... это один из микрофонных блоков питания.... там чистка накального напряжения очень тщательной должна быть....

Откуда?..... Информация просто с переписок с е-вау. Когда приходили кривые лампы и задавались вопросы... в том числе и на форумах.... Как бы разные марки ламп могли делаться на разных заводах, а могли делаться и на одной линии просто по разным спецификациям и разным требованиям к разбраковке..... Я работал 2005-2012 годах с немцами по бизнес контрактам и к нам немцы ездили и мы к ним.... В основном по бизнес претензиям ..... реальность она очень далека от того, что пишут в энциклопедиях..... кидалово и пере маркировка , если могут впарить брак - так как этот параметр не был жёстко прописан в контракте - получишь его 100%..... .мы для них не люди.... нас терпели только ради русских денег и рынков сбыта....... и да тогда часто были скрытые дотации, на каждый евро из РФ им правительство доплачивало когда евро, а когда и два - когда нужно было убить бывшие производства СССР...... А как производство СССР умирало -тогда сразу начинались и кидки, и выкручивание рук, и пересортица..... и однобокая трактовка пунктов контрактов....... Тогда только начинал заниматься ламповой темой... вообще понимания не было..... побывал на нескольких тусовках немецких ламповиков ...... похлопали по плечу и впарили такой тухляк.... Так что всё на уровне разговоров и реального понимания, что можешь получить....

Lorenz- так часто маркировали лампы от именитых производителей - это лампы отбраковка фирменных брендов и продавали в половину стоимости от именитого бренда..... И да таких ламп получалось примерно в два раза больше, чем отобранных фирменных. То есть эти лампы шли в единой партии с фирменными лампами- потом прошли тест на работо способность, а по параметрам или внешнему виду не прошли и их маркировали как марку Lorenz.... У меня были такие лампы - все кривые и косые, но работали нормально, если им пару подобрать.

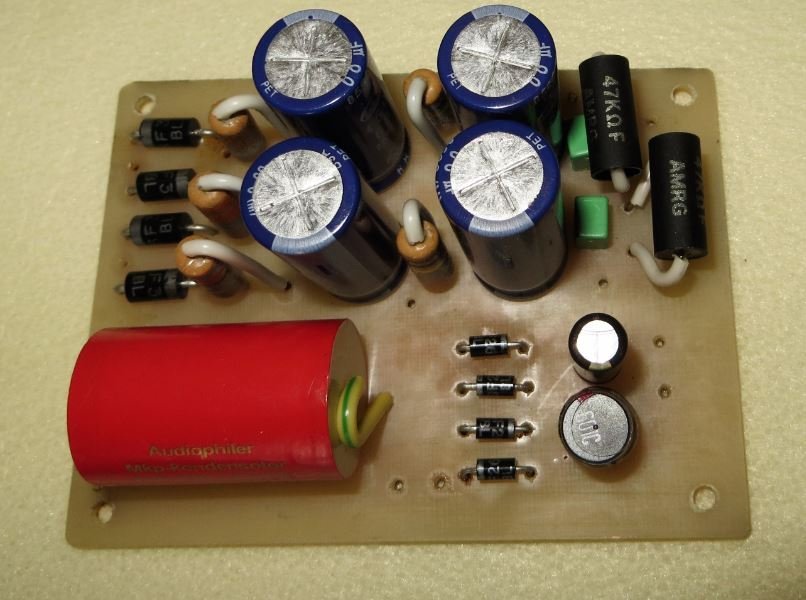

Макет разобран. Всё идёт потихоньку. Жду поставок. Так собираю по не многу на что есть комплектующие.. Плата блока питания и выпрямление накала первого каскада Жду платы выпрямления накалов ламп выходного каскада - на корпусе есть под них штатное крепление. Посчитал..... вроде дорого, но самому делать выходит дороже и дольше. Имеющиеся у меня панельки на 2А3 не подходят в этот корпус. Заказал те которые подходят по размерам. Живу в Екатеринбурге..... заказал пару панелек - мне сделали переадресацию места получения- одну в Башкирию, другую в болота Ленинградской области. Китайцы так развлекаются. Написали мне , что они перепродавцы перед отправкой посмотрели качество панелек и забраковали всю партию. Деньги без открытия спора вернуть не могут. Спор открыл по не тому адресу поставки и деньги вернули. Заказал второй раз - другие - из бакелита в другом месте. С доставкой -то же самое по цене. То есть собирать то буду только в августе.

Странный вопрос. Если у вас стекло -грязное и там плохо видно сквозь него ..... Ну идут люди.... А если стекло чистое -то видно кроме людей ещё и накрапывающий дождь. А если у вас не стекло, а просветлённая оптика, то при старании ещё можно разобрать и фактуру тканей, из которых сшита одежда у людей......

Занятие ламповыми микрофонами- хорошо чистит мозги.... и уши. А самая большая проблема в чём ? Дома на постоянной основе подключено три акустики разного класса - все прокачены по максимуму .... для моего слуха..... И один и тот же файл с одного и того же переносного источника - играет очень по разному. Причём здесь накал? А в ламповых микрофонах - основное это хорошо выпрямить накал .... ОЧЕНЬ хорошо ..... и тогда на слух много чего раскрывается ........ Например ОКРАС межкаскадников...... В микрофонах ранньше очень любили МКТ и бумаго фольговые межкаскадные конденсаторы, а МКР .... как то не цеплял. Так вот при хорошо выпрямленном накале лучший межкаскадный конденсатор определялся классом акустики. На прокаченных ПроАках лучше звук был с фольговым МКТ, а микрофон с этим же конденсатором на ШП динамиках от Олега Руллита казался СИЛЬНО грубым по сравнению с качественными МКР ........ При том, что MKP на ПроАках дают худосочный звук . А фольговые на бумаге(без масла) - дают "сухой - пересушенный звук" - который ОЧЕНЬ комфортный на трактах , загрязненных "цифровым "шумом. СОНИ ставят в свои микрофоны в накал - 0,5 ФАРАДА - суперконденсаторами (благо они сейчас недорогие) и получают СУПЕР КУЛЬТОВЫЙ звук...... ну да там плюсом супер капсюль микрофонный и очень дорогой и непростой микрофонный трансформатор. На 2А3 на текущем проекте начал с переменного накала ...... .вроде победил фон....но с допиливанием схемы - с переменным накалом.... фон вылазит при превышении определённого уровня качества деталей ......Фона нет, а ставишь детальку того же номинала выше уровнем и фон раз и проявился. И это на тестовой акустике на столе ..... а она не самая детальная ...... Но например, взаимовлияние выходных трансформаторов на ней можно выловить - минимальное расстояние между выходниками, при уменьшении которого пропадают супернизкие басы. Вот басы есть , а чуть сдвинул друг к другу трансформаторы и басов нет...... Про фон - еа осциллографе всё видно - если фон, например 5милливольт - то сигнал модулируется этой фоновой синусоидой и всем микро пикам добавляется по 5 милливольт....или при отрицательной полуволне убавляется - а в итоге мозги не могут правильно простроить пространственную картинку -и мозг просто усредняет и ставит плоскую картинку ...... нету сцены ...... и нет деталей ниже уровня фона ..... мозги отсекают эту информацию- как недостоверную. Рассказать то можно много, только кому это надо то.

Чисто практический вопрос по выпрямлению накала. Китайцы во всех своих 300В/2А3 наборах ставят вот такие платки https://aliexpress.ru/item/1005009299215641.html Я заказал себе пару таких для 2А3 ..... кто сталкивался , будет ли достаточно такой платы? И какое напряжение нужно для неё, чтобы получить ровную нагрузку. На тор могу намотать любое напряжение. Реально 2200 мкф на входе как то маловато..... По общей спецификации может работать от 1,25 вольта. От величины поданного напряжения и напряжения стабилизации, токовой мощности силовой вторичной обмотки трансформатора и штатной нагрузки будет зависеть просадка от синусоиды после выпрямления, и сглаживания конденсатором этого уровня просадки - далее, стабилизатор просто отрежет всё, что выше заданного уровня ..... А если просадка ниже уровня стабилизации - то эти просадки ниже уровня стабилизации останутся и в выходном стабилизированном напряжении.... Но чем больше отрезаем напряжения тем больше греется стабилизатор - ему отрезанное надо в тепло перевести ..... по простому 2,5 вольта переменки выпрямляем - 2,5в*1,44=3,6 вольта ... 3,6вольта -2,5вольта =1,1 вольта *2,5а=2,75 ватта -тепла нужно рассеять на радиаторе...... а если задать входное напряжение выше , то и рассеивать нужно больше тепла..... Китайцы в наборах ставят силовые трансформаторы с выходным переменным напряжением равным требуемому для 2А3 и для 300В - для двух ламп -две обмотками с отводами для 2А3.... Хочешь питай переменным напряжением, хочешь питай выпрямленным. Наверняка народ с этим сталкивался -поделитесь опытом.

На некоторых технических сайтах есть справочный отдел, который правят и создают только модераторы и доверенные эксперты. Там собраны "АЗЫ" по теме сайта. Ответы на базовые вопросы, которые возникают у любого, кто входит в данную тему. И потому народ их постоянно задаёт в разных темах. Опубликованная в справочнике информация -есть позиция сайта по этому вопросу. Может начать потихоньку формировать справочник с базовыми моментами по ламповой технике?

А что сравнивать то.....ГМ-70 из-за фона слушать невозможно. Там даже с выпрямлением накала надо очень сильно приложить навыки, что бы всё качественно заиграло. А 2А3 играет себе.... даже разбаланс накала и то не сразу заметил.....
