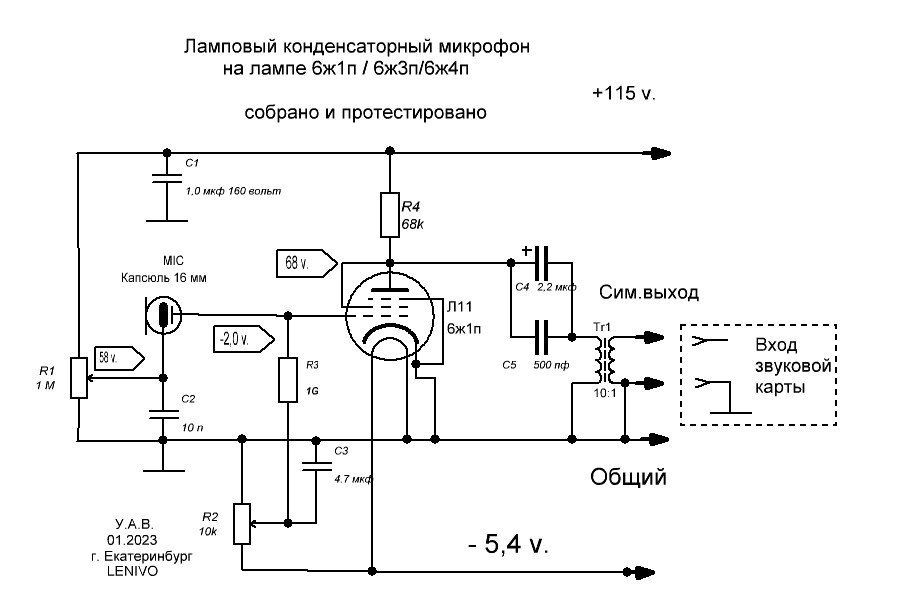

lenivo

Вот вам не интересно....... Вот и получаем - в темах выложены готовые изделия - а какой путь человек проделал , чтобы подойти к готовому изделию, часто остаётся за кадром....... Не все .... Кто то по этапам выкладывает свой путь - многим интересно следить за развитием проектов. Смысл мерить серийные изделия - ТПП - серийный трансформатор. Трансформаторы от "Золотой Середины" - у ней все измерения у неё на сайте выложены. И что толку выкладывать ....... Вот кто то сказал..... "ПЛОХИЕ ТРАНСФОРМАТОРЫ" без подробностей...... и понеслось........ .... Зачем мне что то выкладывать на этапе макета....... - чтобы получить кучу негатива по любому поводу? И к тому же у меня много трансформаторов от Золотой Середины.... Вот только часть.....чтобы отрыть нужные....... Отрыл, а сейчас ещё найти данные на них...... 170 ом 60Гн, и четыре обмотки по 3,3 вольта. Вот и все данные.

Подключил другие выходные трансформаторы ........ По габаритам больше ТАН107. Жаль корпус маловат лампы 2А3 -по высоте с панельками не входят. 2 см не хватает. Переделка под другой драйвер...... всё снёс, а потом на всём другом другой усилитель собрал.... Трансформаторы - первичка 287 ом 90Гн. Вторичка Ктр =23 и 19 (0,3 и 0,5 ома). Лампа хорошо попала в номинальную рабочую точку. Вот тут всё очень хорошо..... И с ВЧ и с басами - (на самых низких басах уши закладывает) На обоих вторичках хорошо играет..... Но нюансы разные .... на 4 омной ВЧ больше - как будто посреди оркестра сидишь всё вокруг тебя, на другой 8 омной усиления побольше, звук чуть темнее ВЧ меньше, зато баса побольше ..... Выхода тестового источника (0,125 вольта) хватает с обеими вторичками. И есть запас по громкости... Даже затрудняюсь выбрать на какой лучше играет.... Столкнулся на 8 омной вторичке.... акустику передаливает на басу - надо уменьшать громкость . Если сравнить с ТПП .......... то обошли сходу - по масштабу, по объемности звука и по наполненности басов. Контроль акустики с этими трансформаторами очень хороший.

СПАСИБО за пост очень интересно!!! Читал ваш список в вашей теме по 2А3 ..... но там вы просто привели список..... и не понятно толи вы спрашивали об этих лампах, толи тестировали......

2А3B Hi-Fi PSVANE с черным анодами.... попытался сфотографировать.... Начал подключать разные выходные трансформаторы Трансформаторы от "Золотой середины". 5к/4/8/16ом. 34Гн против 17 Гн. 372 ома первички против 28 ом первички ТПП. Падение 15 вольт против 3 вольт на певичке ..... чуть меняет рабочую точку 2А3.... Сперва подключил на тот же Ктр, что и ТПП были. вывод на 8 ом (Ктр = 25,8)....Потом переключил на отвод 4 ома - (Ктр = 38,8).... С подключением на выход 4 ом звук мне больше понравился.... Громкости пришлось добавить, но усиления всё рано хватает....... но на самом максимуме с источником с выходом 0,125 вольт запаса по громкости почти - (запас 5 градаций регулятора мощности). На тихих записях выкручивать надо на максисум. Звук на трансформаторе более "темный" больше основательности больше баса и "мяса", но ВЧ и локализация по сравнению с ТПП хуже....... Ну и по нагрузке на лампу - Трансформатор от "Золотой середины " вот эта модель ............. тяжеловата для 2A3. Хотя звук вполне достойный..... Но нужно, чтобы разыгрались. Как бы у меня есть ещё две пары выходных трансформаторов от "Золотой середины" - которые сейчас можно попробовать ........... но они в два раза и в четыре раза больше и тяжелее вот этих. Хотя вот эти больше ТПП в полтора раза и тяжелее в три раза. И соглашусь..... это трансформаторы для пентодного режима ..... нашёл cdjb записи их заказывал для однолампового однокаскадного пентодного усилителя на 6п15п/el83 - но на тот усилитель встал выходной трансформатор от Хошимото...... так как приехали раньше.

Сопротивление, нужно было чтобы погасить анодное напряжение до требуемого уровня -самым быстрым способом. Чтобы зазор добавить -его нужно разобрать, а разобрать это значит выкинуть или перематывать заново - оно всё покрыто и пропитано лаком. Был у меня дроссель RFT -всего 0,8 Гн - но вполне себе успешно погасил фон на общий ток 100 мА. Так что, да- убеждать меня в этом не нужно. Просто , с этими винтажными дросселями, я получил нужное напряжение на паспортную рабочую точку для 2А3 с моим трансформатором- без всяких дополнительных усилий....... Эти трансы с таким расчётом и заказывались..... Тут пока детали искал нашёл и второй такой же силовой тор и три пары дросселей. В том числе залитые в колпаки.... Поставил конденсатор Кендели -1000 мкф 400 вольт- ....... Рое есть на 385 вольт, но без нагрузки силовой трансформатор разгоняет напряжение до 396 вольт - без ламп ....... 400 вольт выдержит........ а 385 уже скорее всего нет..... Лучше бы конденсаторы на 450 вольт или на 550 вольт, но нормальные остались только на 400 вольт ...... Да и то Кендели в запасах попалась только пара штук.... Кончаются запасы.......

Но почему то, это Всегда вспоминается после первого пробитого диода.

Перепаял кенотронный выпрямитель на диодный. Вернее поставил панельку от лампы и туда впаял диоды..... впаял пару .... но сгорел один при включении..... Пришлось впаивать по паре последовательно.... SF36 - у них 400 вольт.... а действующее 286 вольт.... при включении может быть удвоение напряжения обмоток из-за разного внутреннего сопротивления диодов... Напряжение под нагрузкой А один дроссель - 60 вольт уронил..... пришлось ставить два дросселя и получил точно Смешение -на катодном резисторе 740 ом То есть попал в паспортное значение +- 3 вольта... Попробовал поставить один дроссель на 5 Гн 50 ом - но, к нему нужны дополнительные сопротивления - 200 ом ..... И он негасил фон из колонок. А с текущими дросселями - 22 Гн 120 мА (каждый ) 470 ом - фона не было даже с одним дросселем. Но один дроссель грелся градусов до 60 за пару часов. Качественные английские винтажные дроссели. Пришлось убрать конденсатор РОЕ -он на 250 вольт .... вместо него поставил RIFA 470 мкф 450 вольт.... но по измерениям он сильно хуже РОЕ.... Надо будет погреть с новой пайкой и новым конденсатором (чтобы на режим вышел) и сравнить по звуку..... Сходу ..... менее нравится, чем был вариант с кенотроном и С конденсатором ROE.

Я купил на отладку и не самые дешёвые - они в два раза дороже Шунгуан. Колба у меня больше в полтора раза чем у 2А3 Райтионов, которые у меня есть. Аноды имеют черное шершавое покрытие. В принципе, мне по звуку они понравились.... при первых пробах звука на макете..... На низковольтном режиме - 200 вольт 36 вольт авто смещение - довольно хороши. Сейчас перестроил на паспортный режим..... Оценю чуть позже. За предельные напряжения по накалу Большое СПАСИБО.

Есть смысл - сперва сделать запись звука данного усилителя для памяти как есть. Аккуратно отпаять плату. Промерить трансформаторы и спаять своё. Посмотреть Ктр выходных трансформаторов - подать на них вольт 36 переменки..... .... хотя я обычно 230 вольт из сети подаю.... А начать нужно с вашей акустики и тракта. Какая акустика, сколько выход в вольтах у источника сигнала. Сколько вольт нужно подать на вашу акустику для комфортного прослушивания музыки. Подайте синус 1кГц на комфортной для вас громкости и тестером померяйте переменное напряжение на клеммах вашей акустики ....... коряво - но хотя бы так. Почему коряво - акустика имеет импеданс -изменение сопротивления от частоты..... соответственно требуемая мощность от усилителя на разных частотах разная. У вас усилитель на руках - что вам в звуке не нравится? Хватает ли усиления, а может быть усиление избыточно ? Пентод на выходе - есть претензии к ВЧ? Что с басами? С локализацией и сценой? Есть "каша" и артефакты при воспроизведении общепринятых тестовых треков? Что у вас есть в наличии и к чему есть доступ? По текущему усилителю. Основные проблемы - схема. Пентод на выходе. Но это подразумевает выходной пентодный трансформатор. Если трансформатор сделан хорошо, то и звук будет хороший. Если супер бюджет - то получите все косяки выходного пентода. Далее - хватает ли мощности силового трансформатора - проверяется просто - подключаете стрелочный прибор к анодному питанию лампы и на средней громкости на басах смотрите есть ли просадка по питанию. Другой нюанс схемы - наличие обратной связи. Обратная связь требует избыточного усиления, которое уменьшается при помощи обратной связи. Обратная связь подразумевает, что катодные сопротивления первого каскада не шунтируются конденсаторами. Обратная связь мылит звук. Высокое усиление 6н9с - не всем нравится в первом каскаде..... Можно попробовать поставить 6н8с ....... но нужно уменьшать отрицательную обратную связь, а лучше её вообще отключить, но тогда косяки выходного пентода проявятся в большей степени. Ну и на последок -синенькие резисторы на которых собран усилитель также мылят звук - хотя на плате есть один серый резистор карбоновый(углеродный)..... Вот лучше на них собирать. Китайские карбоновые резисторы очень хорошего качества и для лампового усилителя самое то. Схему блока питания можно оставить...... Напряжения подходящие. В зависимости от Ктр выходных трансформаторов можно подумать, что можно собрать на выходных и силовом трансформаторе. Посмотрите есть ли отводы на выходных трансформаторах на первичной обмотке - может есть ультралинейный отвод? Посмотрите схемы Вадима Пузанова - 6н8с+ 6п13с (6п31с) ...... у него много начальных схем с хорошим звуком и понятные статьи к схемам.....

Технический вопрос - что то быстро не нашел в паспортах параметр питание накала - все пишут постоянное или переменное напряжение 2,5 вольта, но не указывают пределы "+-". А сколько можно в "+" и в " -". Намотал точно под нагрузкой 2,5 вольта переменки, но сейчас после 3-х дней прогрева стало 2,3 вольта..... Так как у меня намотка со средней точкой, то надо добавлять по два витка на каждый накал ламп..... С непрогретыми лампами было 2,7 вольта, а измерение без нагрузки 2,9 вольта........ Тогда отмотал по два витка и стало ровно по 2,5 вольта, но сейчас после прогрева накал под нагрузкой после часа работы 2,3 вольта. Накальный провод - 1,5 кв.мм.

Может быть вы и правы...... действительно 20 Гц было на первых минутах холодного усилителя на малой амплитуде - может эти изломы синусоиды были просто не видны.... Я даже 1 минуту не буду запускать - усилитель на 20 Гц - жалко тестовые колонки - рни на 40 Гц по нижней частоте рассчитаны.... И довольно древние - динамики просто порвутся.... К тому же по режимам макет с прогревом ламп заметно по параметрам гуляет.... Да и перепаял я уже ту конфигурацию макета. Лампы не в режиме по анодному напряжению..... смысла нет ........ С другой стороны искажения на НЧ делают бас более рельефным - ...... Да и, какие то "жесткие вещи" я опасаюсь тестировать на довольно дорогих лампах...... эти лампы у меня без запаса- нет запаса на замену, если выйдут из строя...... и не за 100 рублей штука куплены.

Интересный момент. Искал, где у меня радиопомехи лезут. Нашёл - во втором каскаде на 6н8с. Вынул лампу второго каскада подал выход с первого каскада - 6ж4п в триодном включении.... Все помехи ушли...... Вывернул источник на максимум - 0,125 вольта. И получил на синусе 2,5 вольта на выходе - нагрузка мои колонки....... И что самое интересное 20Гц - без искажений ... с не значительным снижением амплитуды , где то 2,2 вольта. Чистый звук вообще без помех. Фон 50 гц слышно если ухо к колонкам приложить. А поставил основной свой источник - флэшплеер с выходом на PCM5102 - там около 2 вольт выход - до отсечки дошёл, 6 вольт выдал .... но выше не смог, но и не надо. ..... При повышении амплитуды на 20-35 Гц пошли искажения при превышении 3 вольт, т.е. - меньших амплитудах на которых и слушаю искажений нет...... при повышенной громкости есть. И это с учетом того, что сейчас играет с низким анодным напряжением .... на 2А3 - анод-катод 200 вольт. Без каскада на 6н8с - звук сильно лучше..... очень сильно лучше..... Нет косяков и артефактов в звуке на сложных записях и нет радио помех "шум ветра". Даже на источнике с выходом 0,125 - там диапазон регулировок звука 30 шагов..... так вот слушаю от 20 до 25 шага - на полную мощность даже и не выкручиваю. Надо попробовать пентодный режим ...... но там всё не просто..... Не уверен, что можно сделать каскад с нулевым смещением..... а катодное сопротивление сильно попортит звук.

Китайцы делают 2А3 с сетчатым анодом... https://aliexpress.ru/item/1005010013503243.html Не слышал таких ламп, но вроде как считается, что это хорошо для звука....... но вроде должны быть другие характеристики........

Китайцы очень сильно продвинулись по технологиям в металлургии. И современные их лампы довольно хороши. Я не стал покупать самые дешёвые - так как точно отбраковка..... Купил как бы в магазине с хорошими отзывами. Первое различие в конструкции анода - Райтионы двуханодные , а Китайские одноанодные. По конструктиву - двух анодные - теплый слегка размазанный звук. Одноанодные детальный звук с хорошим эшелонированием. С хорошим стерео эффектом и хорошей детализацией... С динамикой у Китайских ламп тоже всё хорошо - воздух двигают басы есть. С утра включил - и все тестовые треки слушал с большим удовольствием - залип выключать неохота..... Как добавил кондёр РОЕ и шунты .... и всё прогрелось чуть чуть и пошёл хороший звук..... Понимаю, что все(!) лампы стоят не в оптимальных режимах ..... НО искажений нет, хрипов нет.... мощности выше нужного..... звук залипательный. Но у Райтионов Звук другой ..... во первых они не "проснулись" - я их погонял пол часа - проверил , что работают и убрал обратно..... Звук менее детальный, более мягкий, как бы обволакивающий........ Но тоже слушать не переслушать.... Поставил вместо 6н8с - 6SN7GT (американская , непонятная - написано лицензирована только для внешнего рынка). Чуть почище играет , чем советская 6н8с. Лично мне понравились эти лампы...... Да они отличаются по звуку... Но поставил Райтионы , потом снова поставил Китайские лампы - какого резкого отторжения для китайских ламп не получил. Наоборот ....я люблю детальный звук и хорошую сцену - у данных ламп с этим всё хорошо. Эти лампы я купил уже по распродаже - сейчас они предлагают лампы уже следующего поколения .... чуть более лучшие с алюминиевыми колпачками на керамических "подстаканниках" с ножками. https://aliexpress.ru/item/1005010044412111.html Там в описании "PSVANE 2A3-PT это усовершенствованная версия PSVANE HIFE 2A3В(какие я купил) .В будущем PSVANE HIFE 2A3В больше не будет доступен на рынке. Вы можете просто приобрести эту новую модель."

Вот поставил лампы Райтион - записал одинаковые треки на телефон..... Сразу предупреждаю записывать видео хорошо не умею. https://disk.yandex.ru/d/G9IS69br3x82cA Отличия в звуке есть в лампах...... но не существенные.... особенно если сравнивать их по цена/качество.

Есть старые Райтионы. Из-за них решил собрать. И китайские лампы купил, чтобы на них отлаживать. Райтионы жалко на отладку пускать. У меня раньше были СОВТЕК ....... И их звук помню. PSVANE больше понравились.... Хотя всё не в режиме..... надо переделывать блок питания..... Сперва уберу кенотрон поставлю диоды..... Но чуть позже.

Решил допаять шунтов МКР 0,33мкф ФУРУКАВА на анодные конденсаторы .... и если напряжение 230 вольт, то у меня есть очень хорошие конденсаторы ROE 500 мкф 250 вольт... вот его на пробу добавил. После кенотрона ещё 10 мкф добавил - стало 20 мкф..... но напряжение под нагрузкой не поднялось. Померил максимальную амплитуду 1 кГц без искажений под нагрузкой - 10 ом сопротивление -6 вольт без искажений (это амплитуда полуволны)...... половина громкости на регуляторе.... Коэфициент усиления - 30.... но тут вопросы ..... правильно ли намерил ..... так как очень неудобно было измерять. Почему сомнения....... три раза измерял ..... значения плавают. Слушаю на амплитуде полуволны - 0,5 -0,8 вольта по пикам.. Фон 50 герц - только при выключенном анодном напряжении (есть выключатель анодного). С Включенным анодным -только помехи радиоэфира ---- провода на макете длинные и без экрана. Анод-катод на первой лампе 40 вольт( планировалось 50 вольт). Анод катод второй лампы 170 вольт, смещение 2 вольта -катодное сопротивление 510 ом, анодное сопртивление 17кОм (Мацушита). Выходные лампы Анод-катод -200 вольт, смещение 35 вольт, катодное сопротивление 740 ом. При наличии сигнала с источника - помех радиоэфира (шум ветра) не слышно. Посмотрел по частоткам - 20Гц - 5,5 вольта есть искажения синусоиды .... от 40Гц полная амплитуда (6 вольт) синусоида без искажений. Бас по ощущениям пробивает грудину - на настольных колонках. Но это непрогретые лампы, с прогревом баса будет меньше. Макет полностью подошел от макета SE 6ж4п+EL36, только допаял второй каскад на 6н8с. То есть выходной каскад вообще не трогал..... только пере коммутировал на другую панельку под Лампу 2А3. Анодные сопротивления первого каскада перепаял на другое место. Саму платку перевернул на 180 градусов и добавил ещё ламелей под детали. было стало деталей стало в два раза больше ....... Прогреется сравню по звуку с SE 6ж4п+EL36 -в другой комнате подключенный стоит. Прямо сейчас звук более яркий....... менее детальный. Звук другой.

Собрал и запустил макет на прогрев. Прогревочный режим катод-анод 200 вольт ток 50мА. Кенотрон RCA 5R4GYB. Поставил всего 10 мкф после кенотрона перед дросселем, чтобы уменьшить анодное напряжение на прогреве. Анодных конденсаторов по минимуму - 3 штуки по 220 мкф - RIFA. Всё играет. Фона нет. Есть "шипение" новых непрогретых ламп. Накалы переменкой. Средняя точка для накалов первого и второго каскадов - есть, в трансформаторной обмотке, но не подключена(специально). Вход 0,125 вольт..... регулятор из "30" градаций стоит на "6". Выходные трансформатор ТПП287- выходные обмотки скоммутированы параллельно на 10 вольт. Звук мне известен и нравится.... Да и паять -разъёмы -коммутацию..... было меньше и на стартовый запуск перестраховался с новыми лампами -ставить нормальные трансформаторы опасаюсь. Так как лампы не прогреты- баса много даже для этих трансформаторов.

Э-нет. Как раз в два каскада новичкам и не советовал бы собирать. Это путь, чтобы отбить желание собирать конструкции на прямокальных лампах. Хотят ламповый усилитель в два каскада-пускай собирают ламповые усилители с косвенным накалом и хоть с трансформатором ТВЗ 1-9. Весь корень зла в нюансах построения схемы и её комплектации и настройки режимов ламп. Да выходные трансформаторы влияют, но и остальная часть схемы очень сильно влияет на итоговый звук. А что выбрать? - чтобы выбрать надо послушать оба варианта - несколько усилителей с косвенным накалом и несколько прямокальных усилителей...... собранных своими руками..... вот тогда можно выбирать.

А фото подвала есть?

Ещё бы подробности про эти трансформаторы и про сам усилитель.... В приемнике VEF Спидола выходные трансформаторы на транзисторном каскаде с ноготь большого пальца величиной и звук (для приемника) весьма приличный...... пример из СОВСЕМ другой оперы, но там есть выходные трансформаторы и они маленького размера. Вы человек с большим опытом .... для вас может быть это всё понятно ..... а вот для менее сведущих в этой теме хотелось бы больше подробностей.

Очень интересен ваш опыт по намотке будет. Пожалуйста, делайте фото промежуточных этапов и интересна карта намотки - сколько витков каким проводом......Моменты сборки трансформатора, а главное замеры при работе.... Габариты железа имеют значение, но также имеет значение качество самого сердечника. Вот трансформаторы, намотанные на сердечниках от советской связной аппаратуры для ракетной техники(?) -уделали и гораздо большие трансформаторы. Для меня был шок, когда человек взял два усилителя на прослушивание в своей системе - я ему предложил выбрать на ПОДАРОК, т.е. БЕСПЛАТНО ..... и он выбрал усилитель на этих трансформаторах, а не на больших трансформаторах от Марка Фельдшера, причем для совершенно не ламповой немецкой акустики ASW...... На фото разный цвет сердечников - там чтобы выровнять звук половинка от одного трансформатора, а вторая половинка от другого трансформатора - как бы усреднение магнитных свойств... . Но с другой стороны, когда проводил опыты с силовыми трансформаторами в качестве выходных ТПП 258 и ТПП 287, то разница в увеличении качества у большого трансформатора была огромная. Поэтому если есть сердечники от СВЯЗНЫХ трансформаторов - то лучше их использовать. А если сердечники от силовых трансформаторов, то лучше мотать на большем по размеру.

Нет ламп для макета - едут. Нет корпуса едет. Просьба к модераторам удалить всё кроме первой страницы. Действительно там ничего путёвого нет по теме.

В кроссоверах колонок тоже применяют неполярные электролиты и полярные электролиты из экономии.

Если....конечно, он не стоит в цепи сигнала в качестве разделительного межкаскадного..
