  1. lenivo
    Если 3 т.р. не жалко на пробу То https://aliexpress.ru/item/1005007634481125.html Или двух цаповый вариант https://aliexpress.ru/item/1005003439153633.html Судя по фото вход I2S присутствует, но как оно будет работать совместно с панелькой разбираться придётся только по её приходу самому. Вряд ли кто вам это скажет заранее перед покупкой. Второй вариант в два раза дороже около 6 т.р.(со скидкой 5600 р) но зато питание лучше сделано. Вариантов много есть - 5200 р с доставкой. Вот такой со входом I2S или c spdif - есть переключатель входов на плате. https://aliexpress.ru/item/1005008542106793.html Всё есть , но это никак не 150 рублей, как за PCM5102. И габариты сильно больше и просто деталей больше. И проработка питания более развита. Вопрос в бюджете....... выбор большой. Выбор за вами. Смотрите, читайте отзывы.... Но мой ответ - вы слышите МОДУЛИРОВАННОЕ напряжение питания. Если вы сделаете ХОРОШЕЕ ПИТАНИЕ для PCM5102, то вряд ли вы услышите разницу в качестве звука..... Ограничением будет выступать ваш слух........ Все эти микросхемы цапов дают уровень выше уровня восприятия человеческого слуха, а дальше просто - КАК сделана реализация и каково качество обвязки. У PCM5102 практически нет обвязки на выходе - вы слушаете чистое "модулированное питание", а в этих выше приведённых цапах накручено на выходе операционных усилителей - и их качество и качество их питания будет сильно влиять на звук на выходе.
  2. lenivo
    Вот тут стоит электронный дроссель. Самое главное, чтобы отрезал напряжение больше, чем игольчатые выбросы от импульсного блока питания. А Дроссель 0,056Гн - это стандартные большие дросселя в компьютерных импульсных блоках питания стоят. У меня их несколько штук есть -все по разному выглядят, но индуктивность у всех одинаковая. Если интересует о привязке ПОКУПНОГО импульсного блока питания к ламповому усилителю - тоя вот написал в свое время статью на Дзене об этом - там много неочевидных вещей вылазит. https://dzen.ru/a/Z755eJIrdn-r68C3
  3. lenivo
    Ещё вариант контролировать "вч грязь источника питания" на проводах динамика. При включенной системе и включенном источнике но на паузе - смотрите осциллографом, что реально из помех пролазит через выходной трансформатор на колонки. Ну или можно нагрузочное сопротивление подцепить равное вашим колонкам. Но там суммарные помехи лезут -через анодную линию, через линию накала и наводки импульсного источника через радиоэфир на первичную обмотку выходного трансформатора. Наводки через эфир, при неподключенном питании накала и анода , но при включенных импульсных блоках питания - снимать с выходной обмотки выходного трансформатора. До смешного доходит - даже паяльная станция с внутренним импульсным блоком питания и та наводит помехи через радиоэфир.
  4. lenivo
    Обычно лучшее решение электронный дроссель..... Но всё зависит от качества выходного напряжения под нагрузкой. Может у вас источник питания дорогой и выдаёт идеальное напряжение с требуемым током.
  5. lenivo
    Тут интересно , если осциллограф посмотреть величину пульсаций на напряжении накала под нагрузкой..... И допустим подать синусоиду на усилитель и посмотреть пульсации на входном анодном напряжении - как отрабатывают источники питания.
  6. lenivo
    В начале этой темы как раз и привел фото проектов на SE6ж4п+6п43п - там я делал сравнение для питания с трансформаторного блока питания и с импульсного блока питания. Просто посмотрите начало темы. Разница набегает за счет полностью выпрямленных накалов первого и второго каскадов и хорошей энерговооружённости блоков питания - импульсные блоки питания "быстрые" . Самое главное , чтобы отсутствовали игольчатые выбросы в помехах в питании. Хорошее время отклика на потребление нагрузки.... В своё время было модно смотреть на перпендикулярность фронтов импульса в меандре для измерения этой характеристики........ но что то не прижился метод. Этот последний проект при настройке микрофона запускал и с линейным трансформаторным блоком питания, и с импульсным блоком питания. Смотрел спектр на VA64 - спектры абсолютно одинаковы. То есть если два качественных блока питания - трансформаторный линейный и импульсный блок питания- с хорошим качеством выпрямления напряжения и с большим запасом по мощности - то вы не увидите абсолютно никакой разницы на спектре и не услышите эту разницу ушами.
  7. lenivo
    Корпус за два часа работы нагрелся в раойне лампы чуть чуть - около 30 градусов. Накала 6ж49п-ДРУ 0,3А. Вы о " В известном всем лампа торчала "отдельно"." - про этот микрофон: У меня к сожалению фото разборки SONY C-800 G, поэтому приведу фото его полного клона Golden Age Premier GA-800G : НО это скорее маркетинговая фишка , оправдывающая цену в 1,5 миллиона рублей, а клонов в 600 рублей. Иначе как людей заставить платить народ такие бабки за такой набор деталей? Схема лампового микрофона SONY C-800G и его блока питания. Фото блока питания микрофона SONY C-800G. С блоком питания там конечно перемудрили, но если выбросить все ненужные сервисные цепи-типа питания охлаждения на элементе Пелтье и выпрямитель питания на двух лампах 6AU6(6ж4п), ну нет там ничего вот прям выдающегося.
  8. lenivo
    Закончил очередной проект лампового микрофона лампе 6ж49п-ДРУ/EF861 ...... При этом 6ж49п-ДРУ понравилась больше на применённых режимах - "0" смешение, 55 вольт анодного напряжения. На фото установлена EF861.
  9. lenivo
    Какие режимы применили?
  10. lenivo
    Пентодник одноламповый на 6п9, потом заменил на 6п9 на 6п15п /EL83 и мне понравилось больше. Выходники под пентод от радиоприемника Телефункен - по размеру меньше(!!) ТВЗ1-9. Я сделал несколько одноламповых пентодных усилителей...... И сильно намучался с ними при настройке. Самое смешное деталей у них не меньше чем в двухкаскадном, а настраивать на звук сильно труднее. Плюс вылазят "пентодные" проблемы - на вч - идут искажения, которые сильно портят звук..... Нужно или фильтры вводить или обратную связь частозависимую настраивать. Хороший межкаскадный конденсатор в качественном двухкаскадном усилителе с большим преимуществом перекроют все достоинства одноламповой схемы. Одноламповый усилитель УНЧ телевизор "Рекорд".. Обратите внимание на узел коррекции звука в области верхних частот с39, с40, R46
  11. lenivo
    Не надо удалять. Они полезные. И это не обида, а само ирония. Тем более схемы реальные и проверенные, может кому и пригодятся...... Может и мне сгодятся через какое то время в другом проекте, кто знает, что пригодится потом. Анекдот в тему: - Мне без разницы, что обо мне думают другие... - Так о тебе никто и не думает, никому ты не нужен. - Вот это то и обидно.
  12. lenivo
    Трудно судить. У вас совсем другой проект. Как бы у панельки цель- работа независимо от компьютера..... Насколько мне известно PCM2706 непосредственно c USB флешкой работать не может, требуется дополнительное устройство - процессор , который организует поток с USB Флэшки. Поэтому сравнивать их не корректно - это устройства абсолютно разного предназначения, хотя на выходе оба имею цифровой поток I2S. И одно законченное устройство, а другое лишь радио компонент схемы. Поэтому надо сравнивать с законченным устройством, содержащим PCM2706. Ничего не имею против PCM2706 . Имею устройство- USB цап на ней- PCM2706+ES9023. Как работает представляю и её функционал тоже представляю. Панелька не может качественно распаковать FLAC- у её процессора мощности не хватает. Деградация в звуке явно слышна. Деградация звука у FLAC и на мощном стационарном компе с очень качественным цапом тоже слышна. Сами флешки есть разные - разных поколений и с разными внутренними прошивками. Сам столкнулся - что звук одного и того же файла с разных флешек разный. С некоторыми супербыстрыми флешками - тоже не может работать - периодически "затыкается" и процессор панельки виснет. И эту панельку для работы с компьютером по USB шнуру никто и не рекомендовал, хотя у ней и есть этот функционал. В её стоимость для этого есть большое количество устройств с неплохими отзывами. Мне панелька в моей реализации проекта очень нравится..... в её узком применении - проигрывании wav файлов с флешки и управление по ПДУ.......... Как бы следующий более дорогой и более сложный класс устройств на процессорах с операционной системой LUNIX..... Так называемые "апельсинки", одноплатные компьютеры "Росбери" и прочее подобное.... Но там самому нужно компоновать - комп, экран, кнопки управления, ПДУ, подбирать прошивки и прочее...... Есть готовые проекты - ценник на покупные компоненты стартует от 10 т.р..... Поэтому не нужно проект "перекидывать" в другую нишу предназначения - в других нашах есть более оптимальные проекты. Но всё равно - я очень рад вашему участию в данной теме...... выше приведённый текст это так для сторонних читателей, кто не в теме. Ваш опыт наглядно показал - использование другой идеологии к проекту ведёт ко совсем другим результатам, проект перестаёт быть оптимальным и требует полной переработки. Со стороны это выглядит так (прошу заранее извинить).- Я сделаю всё по- своему, под другое предназначение и, скажу вам сделал -проект полный отстой. Надо делать всё по другому и на других компонентах. Грустно мне от такого подхода. И да прошу меня извинить - я не очень большой спец в цапостроении. Из отдельных компонентов я смогу собрать цап только по схеме из даташита..... И этот проект для начального уровня - сборка из готовых блоков + прокачка питания и ВСЁ........ Все ваши усложнения схемы, как по мне не в тех компонентах схемы поведены....... Ваше усложнение привело лишь ............., к замене цапа ...... А после этого - это уже совсем другой проект и любые сравнения проектов проводить бесполезно. Они просто разные.
  13. lenivo
    Пробовал делать секционирование и так как вы написали и послойное, но большого эффекта не расслышал...... на моем качестве..... Замена межкаскаданх конденсаторов гораздо сильнее оказывает влияние на звук. И фазировка подключения тоже влияет больше на звук. Как первичной, так и вторичной обмотки.... Вот вчера с фазировкой почти весь вечер потратил - на тестовом микрофоне паять ничего не надо -винтовые клеммы для подсоединения трансформатора.... А фазу в программе смотришь - куда импульс пошел от оси вверх или вниз - при ударе. Хотя тоже самое можно сделать программно - "инвертирование" сигнала. Иногда можно об этом забыть, что именно этот микрофон с неправильной фазой. Ну или пару микрофонов сфазировать нужно. Воспроизведение с разной фазой по разному воспринимается ухом.
  14. lenivo
    Да вот откуда берём название нано кристаллический сердечник
  15. lenivo
    НА вашу иронию-я попытался ответить своей - но друг друга не до поняли. Вы совершенно правы.
  16. lenivo
    Может я не совсем понял к чему это. Но я это проделывал -подбирал витки первичной обмотки для трансформатора - от 1 витка до 32 витков. Самый лучший результат - 4-6 витков, но не проводом, а кордельным экраном провода - расплющенным в ленту пальцами и обернутым скотчем. Вот самодельный ленточный микрофон с трансформатором намотанным такой лентой Самая лучшая кордельная плетёнка - из старых проводов для осциллографа, годов 80-90-х. Там она блестит как только с завода и по звуку была лучше всех. Но возможно вы имели что то другое ввиду - я вас тогда недопонял. По поводу полвитка - вспомните серийный очень распространённый измерительный прибор - токовые клещи - там просто провод проходи сквозь размыкаемое кольцо - там даже не полвитка, а треть витка.......... .
  17. lenivo
    Вот же на фото эти полвитка - подковы буквой "П" , которые либо винтами, либо пайкой в разрыв токопроводящей силовой линии (фаза). На черной катушке написано 1:3000. 1500 витков. Эти счётчики выбыли из реестра и их массово меняли и выбрасывали. Я взял 4 штуки посмотреть чего там есть полезного. В двух были трансформаторы тока, а в двух других (другой модели) не было. Это был период, когда я долго и упорно искал информацию из чего сделать повыщающий трансформатор для ленточного микрофона. Был ленточный микрофон "ОКТАВА МЛ-51". Нужно было туда попробовать подобрать более лучший трансформатор. Родной трансформатор там такой -фото из интернета. В моем экземпляре микрофона - большая обмотка (вторичная) - 17 Гн на 100 Гц. Первичка 12 витков проводом 1,6 мм. Куча вариантов в интернете, чем современным можно заменить этот трансформатор. Сперва варианты были - трансформаторы тока из УЗО. Потом я нашел приемлемый вариант в УЗО на шнуре (квартирные водоподогреватели бойлерного типа) Потом попались трансформаторы тока в электросчётчиках - самое первое фото. А потом я нашёл в интернете ссылку на Аликспрессе на торговца этими сердечниками. А только потом я попробовал на них намотать трансформатор для лампового микрофона - и не с первого раза ....... а раза так с десятого всё получилось..... Ну как получилось....... до сих пор нет полного понимания - есть только промежуточный вариант , который в принципе не хуже специального микрофонного китайского трансформатора за 2500 рублей(48 генри)...... Правда Вот сейчас смотрел - появились похожие трансформаторы за 1400 рублей, но нет спецификаций к ним...... А китайцы могут на мухлевать сильно... Нормальный микрофонный трансформатор на 140 генри у китайцев стоит 4500 рублей+ доставка . И ни фига дешевле не найти. То есть у меня путь был долгий и извилистый..... До того результата, который есть сейчас. Но сейчас народ "переел" ламповыми микрофонами - кому надо было - они уже купили и не по одному. У меня чисто хоббийный интерес - настроить каскад на одиночной лампе, ЧТОБ ЗВУЧАЛ..... На одноламповом микрофоне это очень хорошо получается... Сразу слышно детали - лампы, сопротивления , конденсаторы, микрофонные трансформаторы.. А потом переносишь это понимание в ламповый усилитель.
  18. lenivo
    Мотал под такой корпус. Есть оба корпуса в наличии. Слева тип "U87" , справа тип "Телефункен". Вновь гамотанный трансформатор не влез в место под трансформатор - 3 мм не хватило. Пришлось с тестового микрофона снять трансформатор - но там очень высокая индуктивность - там 1500 витков первичка и 150 вторичка. Поэтому там 570 Гн на 100 Гц прибор показывает, а на 1 кГц вообще ничего не показывает. 350 ом и 12 ом. Вот именно этот трансформатор перемотан из трансформатора ТОКА от электросчетчика - просто убрано полвитка вторички и намотано 150 витков вторичной обмотки. Но там внутри точно такой же сердечник только не 18 мм в диаметре , 16мм.
  19. lenivo
    Вот запись в архиве -тут напрямую звуковой файл не загрузить. ПОставил на пробу в тестовый микрофон на 6ж49п-дру. 009-96 МИК 6ж49п-ДРУ линейный БП мик транс 165 гн 2210 2025.zip Вот этот микрофон, только на фото лампа 6ж32п. Я В последний раз его перепаял на 6ж49п-дру.
  20. lenivo
    В заголовке при покупке было написано нано кристаллический сердечник из прессованного аморфного порошка . И приложена эта спецификация. И фото цеха - мешки с порошком , бункер прессовальной машины и куча готовых сердечников. И написано не "Аморф", а "аморфное ядро" - это немного другое..... Но спорить не буду......... И буду рад если спецы подробно разъяснят "Что это такое?". Самое массовое применение - сердечники для трансформаторов тока- для УЗО и электросчётчиков (производства РФ).
  21. lenivo
    Это лента спресованная из порошка - очень хрупкая. Вот на фото эта лента - магнититься и очень хрупкая. Фото моё - и эти обрывки ленты из моего сердечника.
  22. lenivo

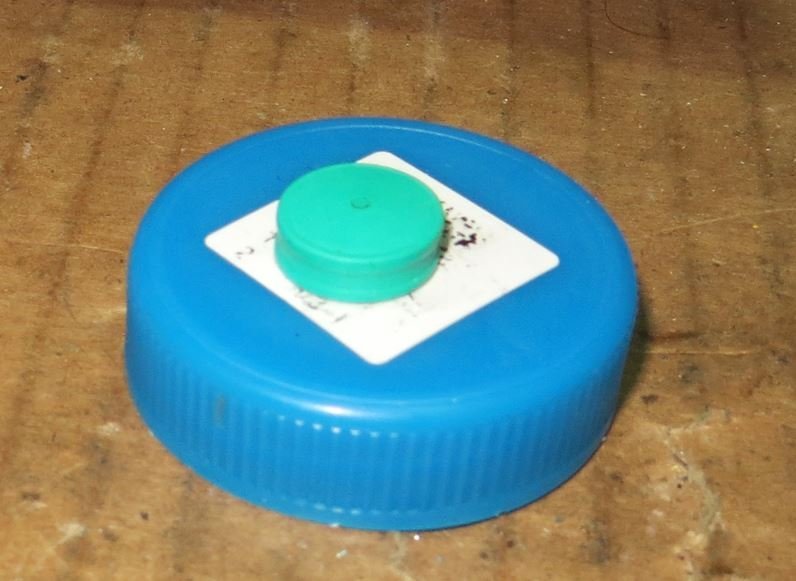

    А что народ думает про порошковые нано кристаллические сердечники Вот сегодня для микрофона намотал 10:1. 1300 витков и 130 витков проводом 0,12 мм. 130 ом и 11 ом. - 165 Гн -100 Гц. На 1кГц - показывает 800 Гн - но наверное прибор глючит на этих частотах..... Полоса от 10Гц до 70кГц На двух сердечниках более толстым проводом - 0,18мм и вторичка 0,28 мм - 700 витков и 70 витков 30 ом и 1,1 ома - 57 Гн на 100 Гц. Причем китайский тестер показывает совсем другие цифры -28 Гн. Тут полоса до 120 кГц. Нужно экранировать - помех из радиэфира много ловят - показания прибора прыгают. На осцилографе видна модуляция от радиопомех на основную частоту измерения. Жаба давит китайцам отдавать от 2,5 т.р (48-75 Гн) до 4,5 т.р (100-140 Гн) за микрофонный трансформатор. Для двухтактника межкаскадный намотать -самое то. Единственно. подключать через разделительный конденсатор. Но я видел в интернете умельцев - заливают сердечник эпоксидкой и делают разрезной сердечник. Есть U - но там ОЧЕНЬ цены не гуманные. К звуку нареканий нет - есть записи микрофонов на таких трансформатора - мои записи. Там больше тип лампы влияет или применённые конденсаторы...... По опыту - витков на первичке нужно не менее 1000 - с меньшим количеством витков звук как бы более упрощенный получается....... Хотя по индуктивности для таких трансформаторов писали нужно - не менее 12Гн, а это можно на 200-300 витках получить, но вместо меандров имеем остроконечные пики и звук с искажениями на 12 Гн....... На этих сердечниках более менее звук начинается от 40 Гн и выше. Но более 200 Гн (измерение на на 100 Гц) там уже другие процессы начинаются негативные - звук на слух становится "ваттный" . При этом полоса АЧХ везде приемлемая для звукового микрофона...... НО почти все проблемы видны на осциллографе ...... Некоторые трансформаторы с малым количеством витков получаются такие "кривые" при измерениях - но при этом звук вполне нормальный выдают. Мотал проводом 0,07 мм, 0,12 мм, 0,18мм , 0,28 мм - - 0,12мм пока самый оптимальный провод получается...... Такто чем толще провод тем лучше звук, но не получается втиснуть нужное количество витков..... Поэтому собирал два-три сердечника для получения приемлемой индуктивности.... Но всё равно нужно количество витков -1000 витков или больше. Хотя как вариант - малое количество витков в первичке при набранной индуктивности - это проблемы малого количества витков вторички - просто собрать не может сигнал ....... и нужно несколько параллельных вторичек..... Или сразу "литцем" - многожильным проводом - мотать вторичку. НО пока руки не дошли это всё попробовать.
  23. lenivo
    Так проверять нужно до того как впаяли. Деталей не так много. лучше проверить на входе, чем потом мучится, а почему не работает. Да и такого типа конденсаторы, в таком корпусе частенько нерабочие или выходят из строя при монтаже.
  24. lenivo
    А выкладывали где-то свой проект? Интересно было бы посмотреть..... Есть у меня комплект в тумбочке - корпус +выходные трансформаторы + силовой трансформатор, под это дело. Без платы. Трансформаторы без УЛ отвода - либо триод, либо пентод. Как триодный на EL36 - "не взлетел" - собирал более 15 лет назад...... Сейчас можно вторую жизнь дать...... В Драйвер, можно попробовать например 6ж49п - поставить или 6ж32п.
  25. lenivo
    Чтобы убрать все свои сомнения - способ только один, переслушать на своей системе все доступные варианты - я например, три месяца отслушивал варианты комбинаций ламп..... Так как если что то не нравится и примешь какой то "проходной " вариант, а не самый лучший для этой комплектации, то потом просто не будешь слушать этот усилитель. У меня это шасси подверглось пятой или шестой переделке - а всё начиналось с 2А3 с непосредственной связью, потом с межкаскадными конденсаторами, потом переделал на лампы EL36. Потом убрал все конденсаторы Black GATE и поставил конденсаторы ROE, потом убрал трансформаторный блок питания и поставил импульсный и переделал с триодного в ультралинейный режим....... А почему переделывал? - а не играл как надо, только и всего. И слушал другие усилители на EL86, или 6п6с, или 6п43п........ А сейчас слушаю с удовольствием и другие усилители включать не хочется.
×
×
