Падение то одинаковое, раз ток одинаковый, но потенциал на выводах в случае установки в + , скажем, 300в, а в случает установки в общий , 15в.

Руки у вас золотые и из нужного места растут! А каким образом обшивка и колпаки всякие реализовывались?

Активное дросселя можно использовать для получения минуса смещения вых ламп, магический "подземный" дроссель :)

А почему селен и г фильтр несовместимы? Речь про типовые 250-300в.

А можно и так, "Г или С, или как облегчить жизнь вентилю" ;)

"На счастье" там у вас г фильтр, а не с фильтр, наверное тут собака порылась, кену легче работать и с трра меньше тока потребляется, 0,7*Idc ;)

Раз вы говорите, что тянет, я вам верю и нисколько не сомневаюсь. Я даже и не спорю, но если 220, то Ктр еще выше указанного, а если учесть, что 612 под нагрузкой, а не на хх, то Ктр и ещё выше, возможно даже 3. Интерес был именно в цифрах посчитать, я в прогу загонял цифры и смотрел на выход, то,что немного разнится с реальностью, это даже хорошо.

612/230, Ктр на половинку Rp=r1xn^2+r2, а если учесть, что нужно напрчжение на хх, то он еще выше, те приведенное больше. Но как кен держит? Должно быть после доп отбора.

Приведенное на половинку вроде как 10х2,66х2,66+115 что есть 185. Программе подавай напряжение хх, дальше она сама посчитает. И сопр кена она тоже учитывает, если это не добавочное после него Те 100 это после кена добавлено?

Приведенное трра получается 185 Ом на половинку, может ток не 150мА? А то как-то 500в не выходит, около 490, хотя это мелочи, всего 2%

Может можно измерить имеющийся тр-р? Посчитаем приведенное на половинку. Понятно, что 300 Ом сильно реальнее при 600в, нежели 30 Ом. Но как тогда получить 500в на выходе? Может там и не 600в? Но больше 5ц3с не потянет... Замкнутый круг. Просим всем миром, измерьте акт сопр трра.

Это не ко мне, это к Никите Сергеевичу

Уточнение про Г фильтр появилось в процессе обсуждения. На пальцах (по программе) прикинули, чтобы заиметь 500в на выходе при Г фильтре и входе 600в нужно иметь примерно такие-то приведенное трансформатора и активное дросселя. Я считаю, что трансформатор 2х600в с приведенным Ом 30 (на половинку Rp= R2+n^2*R1) совсем не тривиален. Как иначе получить с него 500в 150мА с г фильтром я ума не приложу. Если ошибся, поправьте, буду благодарен.

Очень интересно было бы узнать от Никиты Сергеича про акт споры обмоток транса, да и про дроссель тоже, если есть возможность конечно.

Прочие это и есть нагрузка и акт сопр дпося и приведенное обмоток. Соотношение для хх, как ориентир, что большее не будет никак.

Чтобы подогнать имеющийся(!) результат под теории там всякие. У вас же установлена программа, посчитайте при 600в вторички и 500в выхода и Г фильтре, сколько должно быть приведенное трра и акт дрося.

Программками считать, чтобы при имеющихся моточных посчитать токи и напряжения и на старте и в установившемся режиме. Можете считать такое калькулятором, честь вам! Но програмка понятнее. А имелось ввиду то, что трансформатор, да и дроссель тоже, совсем не тривиальные для данного конкретного случая.

4мкф, потому что так написано в справочном листке, даташите по ихнему, от этого отталкиваются, возможно сдюжит и больше. Гораздо интереснее, как обеспечить такие малые акт сопр дрося Г фильтра и приведенное вторички (на половинку обычно считается) при 600в с транса и 500в на выходе. У меня вышло ~30 Ом акт сопр дрося и столько же приведенное транса, что при Ктр 2,6 на половинку весьма не тривиально, даже если там первичка всего несколько Ом. Это не танго, но что-то отечественное и не из доступного, скорее всего, имхо. Для Г фильтра соотношение Uвых=0.9Uвх без учёта прочего. Должно быть , транс дает 600в под нагрузкой, а не на хх.

Неплохое уточнение, от чего-то так и подумал. Тогда всё еще интереснее, вопрос об акт сопр обмоток тр-ра и дросселя для получения 500в на выходе под нагрузкой 150мА. Будем дальше симулятор шевелить.

У меня не ругается;) Раз Никита Сергеевич говорит, что можно использовать 5ц3с при 600в с трансформатора, значит можно.

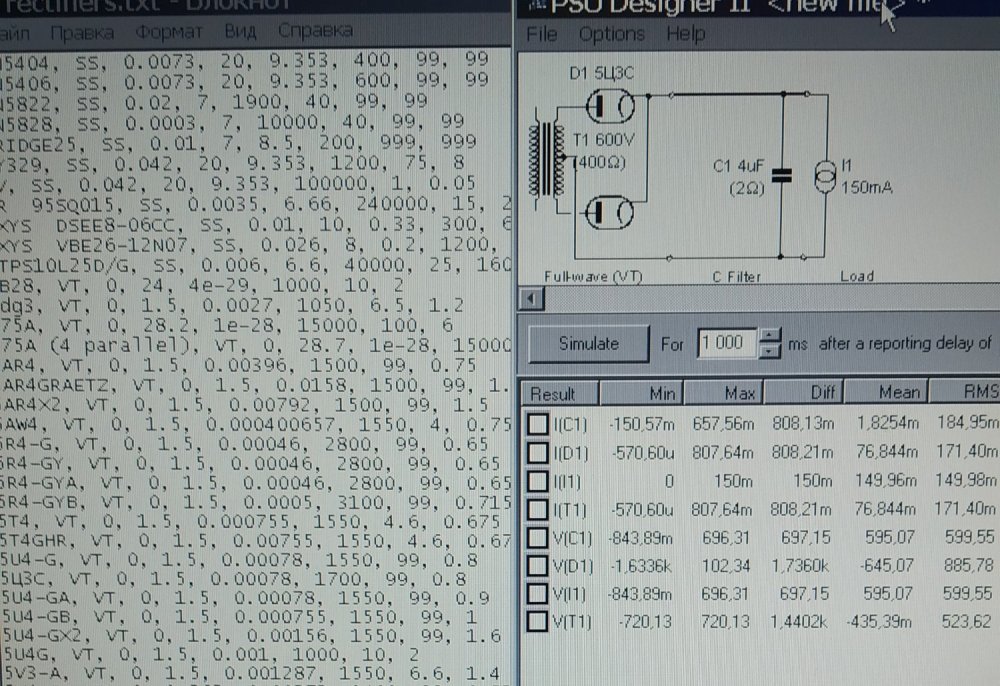

Надо подправить файл, rectifiers.txt, добавить строчку с новым кеном 5ц3с, у которого piv 1700в, остальные данные взять от 5u4g, тогда перестанет ругаться.

Ну раз вы рядом с компом, может посодействуете ради общего блага? Делов то, одну цифру несколько раз поменять. Интересно будет.

Ну а теперь добавить приведенного так, чтобы макс ток был не более 750мА, а не 950мА и посмотреть, что получится с приведенным сопротивлением транса и выходным напряжением;)

А разьве для 5ц3с приведенное на половинку в 100 Ом норм да еще и при 600в? Какой там пусковой ток будет, если 2с до нуля убрать?

Хороший у вас в программе трансформатор, приведенное 100 Ом при 600в на каждой вторичке и токе нагрузки 150мА. Может потому несовместимость с 5ц3с?
