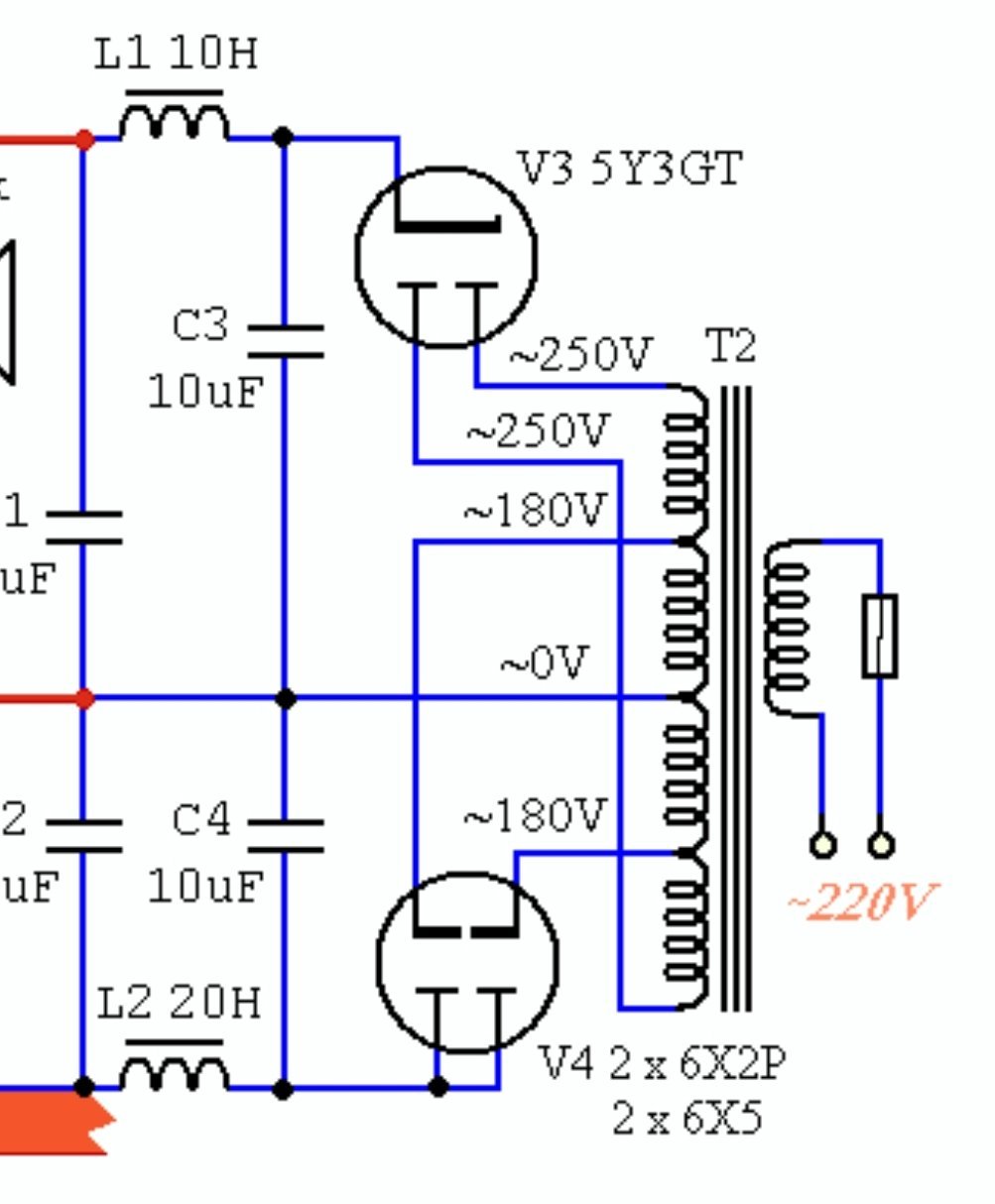

БП из схемы Ульянова. Для пары 6ф5м достаточно одного баллона 6х6с на оба канала. Через день-другой выложу подобную схему на 6н7с с подробной инструкцией по запуску/настройке подобной схемы.

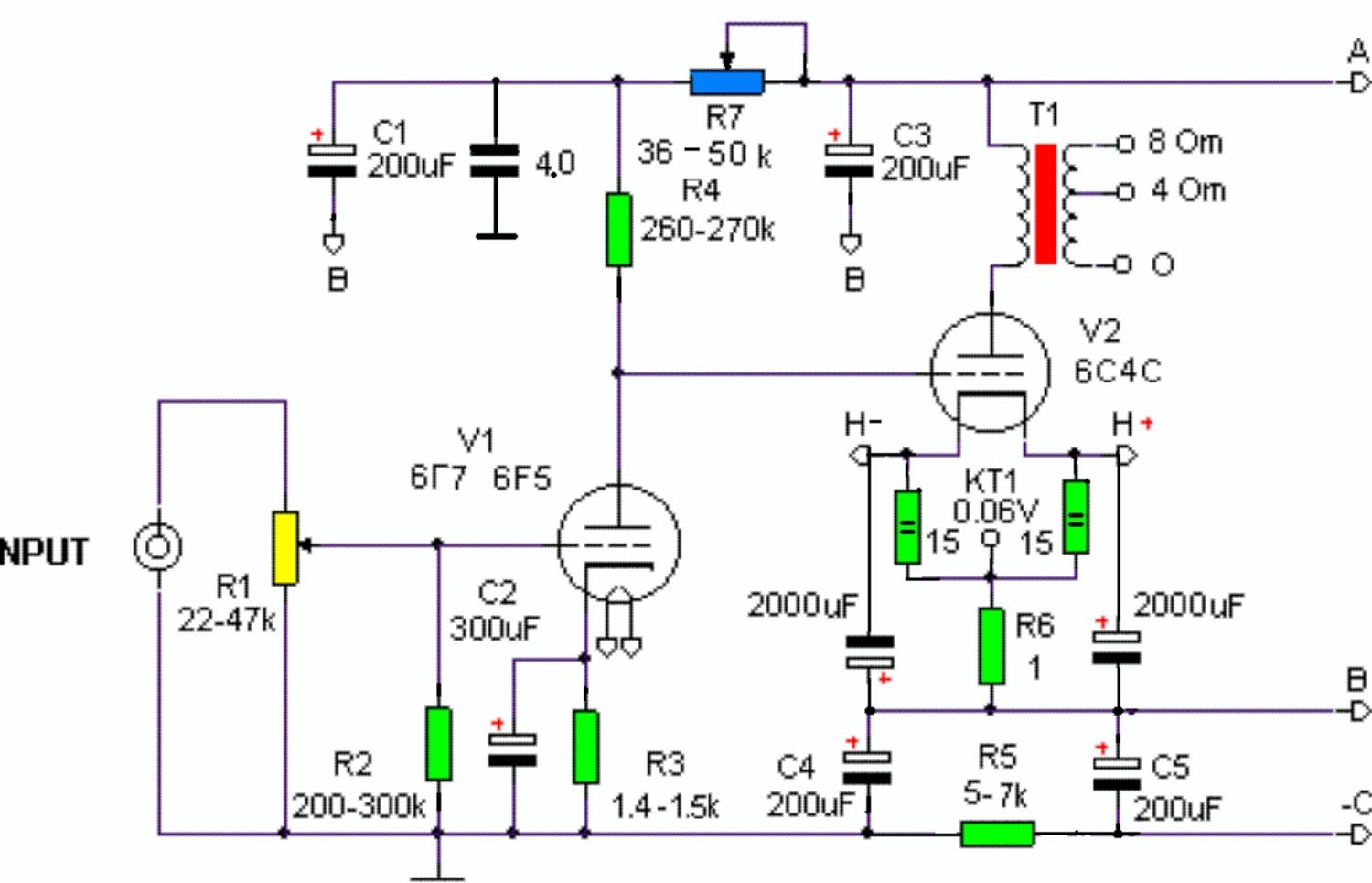

Кто-нибудь может мне объяснить в чём фишка включения рогатой подобным образом? У неё красивые ровные триодные ВАХ. Низкое внутреннее. Так и просится ТВЗ в анод. Понимаю, что раскачка требуется не шуточная, так и повторителю тоже не меньше нужно. Единственное, что напрашивается - выходник проще.

К сожалению , не аналог. Не вдаваясь в нюансы, всегда все китайские лампы надо предварительно проверять на основные параметры даташит. К примеру , у меня есть WE274 (на колбе) от ShuGuang Electric c током накала 3,5 а .При даташит 2 а. Человек купил , повёлся на ,, типа клон"" , далее сгорел с нею (силовой вторичный трансф-р питания дайверного и предв. каскадов) любимый китайский усилитель на 845 ...(х) , у меня выявили причину . На самом усилителе по предписанию красиво смотрелась у гнезда кенотрона - надпись 274 (2а) . Но по звучанию. В экспертной (условно) аудиосистеме конкретный образец (я не говорю про все китайские кенотроны) сильно (субъективно) упростил тембральное разрешение , возникли т.н. ""муляжные"" , неестественные тембры голосов, инструментов .., и это в ""намоленном "" усилочке на EL12 Tel / 6072a , где советский 5ц3с (до этого в нём ставили китайский 274) с черным анодом или с серым , но тембры безупречные .

P.S. Для 6ф5м можно оба напряжения брать от одной обмотки.

Впаял переменники 5 кОм и выпрямил меандр, увеличил вхсопр до 160 кОм, более делать ничего не планирую: Оцифровал Белую Змею: https://disk.yandex.ru/d/Ap5AvyubexMiyw Пароль: plastinka 311 Mb Всё...

Усилитель Манакова, делал много лет назад, рекомендую.

Транзисторы 184 бывают 3 групп. С разницей начальных токов раз в десять. И само по себе увеличение напряжения ничего не дает. Разве что емкость Миллерова уменьшится, по корню. Токи вряд ли в полевиках изменятся, а в биполярнике вырастет в два раза.

Вакуум глубокий , показания по прибору ... как будьто вчера сделали ... И коброчки тоже есть ... П.С. Неисправные лампы не храню ... тем более не показываю ...

Если вакуум в них сохранился хороший, то отличные. У меня есть ещё забавного вида 6ф5м стекло фигурное, маленькие "кобры".

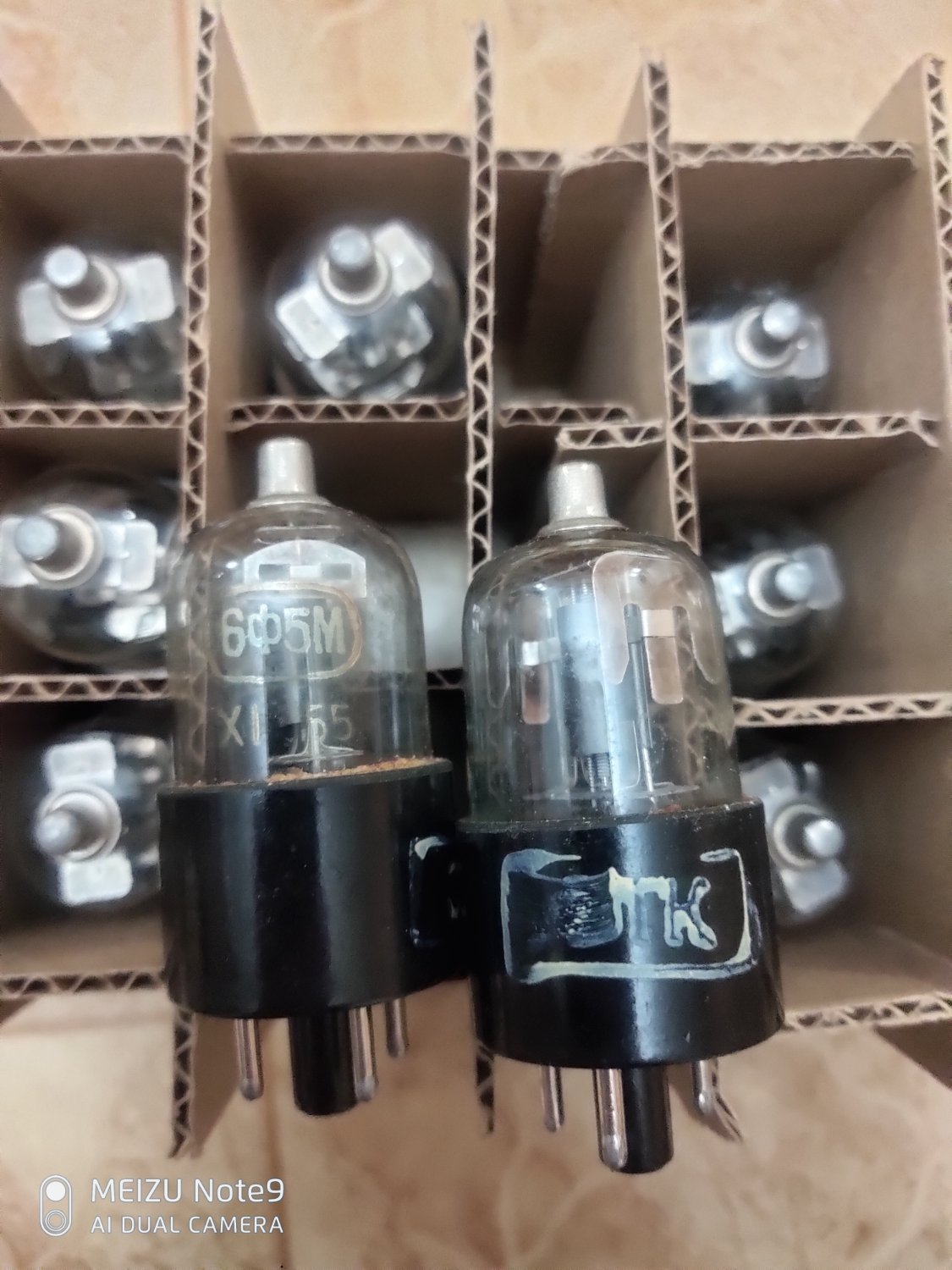

6Ф5М вот такие:

После покрытия лаком "Престиж" 1 - го слоя когда высох, немного шлифанул мелкой наждачкой. После 2 - го слоя лакировки дал просохнуть 24ч. Потом 3 - й слой, жду когда высохнет - начну монтаж.

по сути как есть схема, чуть доработалась, в драйвере из второй сетки выкинул все, возбуд из за 4 мкф, поставил кремневые стабилитроны. По питанию 2А3 прижились блэк гейты, по драйверу аудио нот. Акустика моя стара, онкены, нч на изофоне вч 1а-22 ломо E446 от Valvo, стала как самая музыкальная, тестились от тунграм и тфк. AZ12 филипс, пробывалот тфк с плетеным анодам, проиграли филипкам, от теслы хороши еще. Подвал старый, еще в процессе отслушивания деталюх, те черновой , фото старые

Теперь стоит запользовать тестовую пластинку, со свипом. Увидите взаимодействие кабеля, головки и входного импеданса корректора и реальную ачх. По советам А.Л. Гурского aka GaLex.
