У нас в клубе отсутсвует тема акустики. За неимением такого места размещаю в усилителях мощности. Серийный образец. Коаксиальный студийный монитор ближнего среднего поля. НЧ 10", ВЧ 1,75" и рупор тракстрисса. Частота раздела 1200 Гц. Неравномерность АЧХ +-2 дБ в полосе 100-10000 Гц. Заявленная неравномерность обеспечивается только при использовании АС с усилителем с нулевым выходным сопротивлением. Диапазон воспроизводимых частот 28-22000 Гц по уровню -8 дБ. Чувствительность 86 дБ/Вт/м. Максимальное звуковое давление 122 дБ. Объем НЧ оформления 60 л. Кроссовер пассивный. Кому интересно дам более подробную информацию и более пристойные фотографии. Ничего не мешает использовать в качестве домашней акустики.

Вот теперь у меня полный комплект УНЧ.

Два раза собирал, работает изумительно, на Ардуино с TFT дисплеем на 2,4 дюйма. Понимаю что цифра не канает, но смотрится изумительно, это аналог 6Е5С и ее вариаций, там и оранжевая нить накала в середине видна, и черная середина, и крайние секторы при перегрузке загораются желтым и красным. Но сцуко из за блокировок на Гитхабе прошивка не ищется, и сайт со ссылкой не открывается.

Про напыление: оно разное бывает. Когда эти конденсаторы начали выпускать, одно из их преимуществ было самовосстановление после пробоя (за счёт испарения этого напыления). Понятно, что оно всяко тоньше, чем у фольги, и может иметь весьма заметное сопротивление, причем я видел и сотни ом! Поэтому кроме ёмкости теперь имеем ещё и последовательное сопротивление. При значительной токовой нагрузке это напыление отгарает и ёмкость не тянет большие токи. Наблюдал это по работе: в электроприводах моторов и источниках бесперебойного питания конденсаторы долго не жили. Гарантийный срок конечно отрабатывали, а потом их меняли. Причем это был не Китай, а европейские производители: сортировщики банкнот английские и бесперебойники итальянские. Поэтому покупая бывшие в употреблении "банки" нужно понимать, что возможно они сняты с подобных устройств и совершенно негодные.

Вариант крепления к стене, на вклеенных анкерах. Не бита не крашена. Под стойкой будет зазор для WAF - на полу ничего не стоит Будет 2 шт, Правая и Левая. Можно вкладывать каменные кусочки для виброразвязки.

Если возможно , объяснить физику процесса , объясняющего неспособность конденсаторов с напылением алюм. фольги звучать в малосигнальном звуковом сигнале. Если брать чисто статистические данные выборки , то тот же фольговый К40-У9 -одни хвалят , другие не хвалят , ""тупые"" , ""мыльные"" , типа. С напылением делаются известные конденсаторы Джатцен с полипропил. диэлектриком , с ""натурой"" , т.е. с достоверностью тембров для меня то мимо , но , где ищут добротного комфортного звука с красивым синтетическим окрасом , то и в путь. Особняком в моей практике стоят бумагомаслянные Bosch MP с номиналами 0,25... 4 мкф , напыленный слой алюминия , диэлектрик - промасл. бумага , типа советских МБГЧ . Но так по музыкальной ясности , разрешению , тембрам , эти немцы не уступают медным Дженсен и Аудионот , по тембрам лучше, чем ""силвер"" тот же аудионотовский , но это возможно потому (как мне видится) , что все аудиосистемы условно делятся под две аудиопарадигмы , где одна строится на т.н. ""высокого "" качества аудиобазе , имеет высочайшие параметры разрешения микродинамики , ясные , слышно всё, что идет в музык. сигнале , и другая - элем. база индустриальная , система ""обваливается "" слышимо в условную однозначность - тембры серые или окрашенные, музыкальность -бывает разное , микродинамика чаще завалена или замылена , но и слышимые синтетич. общий окрас , до ""спазмов в одном месте"" знакомый всем , кто имея слух, бывал на многих современных аудиовыставках т.н. хаенда . И вот в эту парадигму что не ставь , всё не в коня -она ассимилирует под свой общий ""замес "" . Надо очень конкретно осозновать -с системами какой аудиопарадигмы имеем дело . Если у ув. Совы она дружит с достоверностью и разрешением , то лично мне понятны его экспертные заявления в контексте звука с МБГО .... . МБГЧ к слову , если разобрать 10мкф х250в , то имеем 5 брикетов по 2 мкф , к которым припаиваем приличные выводы , много лет это наследие от СССР выручало многих - шунты в БП , в переходах между ламповыми каскадами и между транзисторными . Козьму Пруткова лучше не вспоминать.

Использую в своих конструкциях. UniCase.pdf Сейчас едет пара UniCase-H300 для моих OTL моноблоков.

По корпусам из предыдущего поста, подтверждаю их качество, мой корректор на 6С32Б тоже собран в таких корпусах, я использовал UniCase-E250. Все отверстия совпадают с минимальными допусками, перекосов при сборке нет. Очень толстый слой краски, при необходимости экранировать корпус пришлось зачищать краску для хорошего контакта, соединять проводом отдельные части дополнительно.

помимо всего, понравился объем внешних ИП

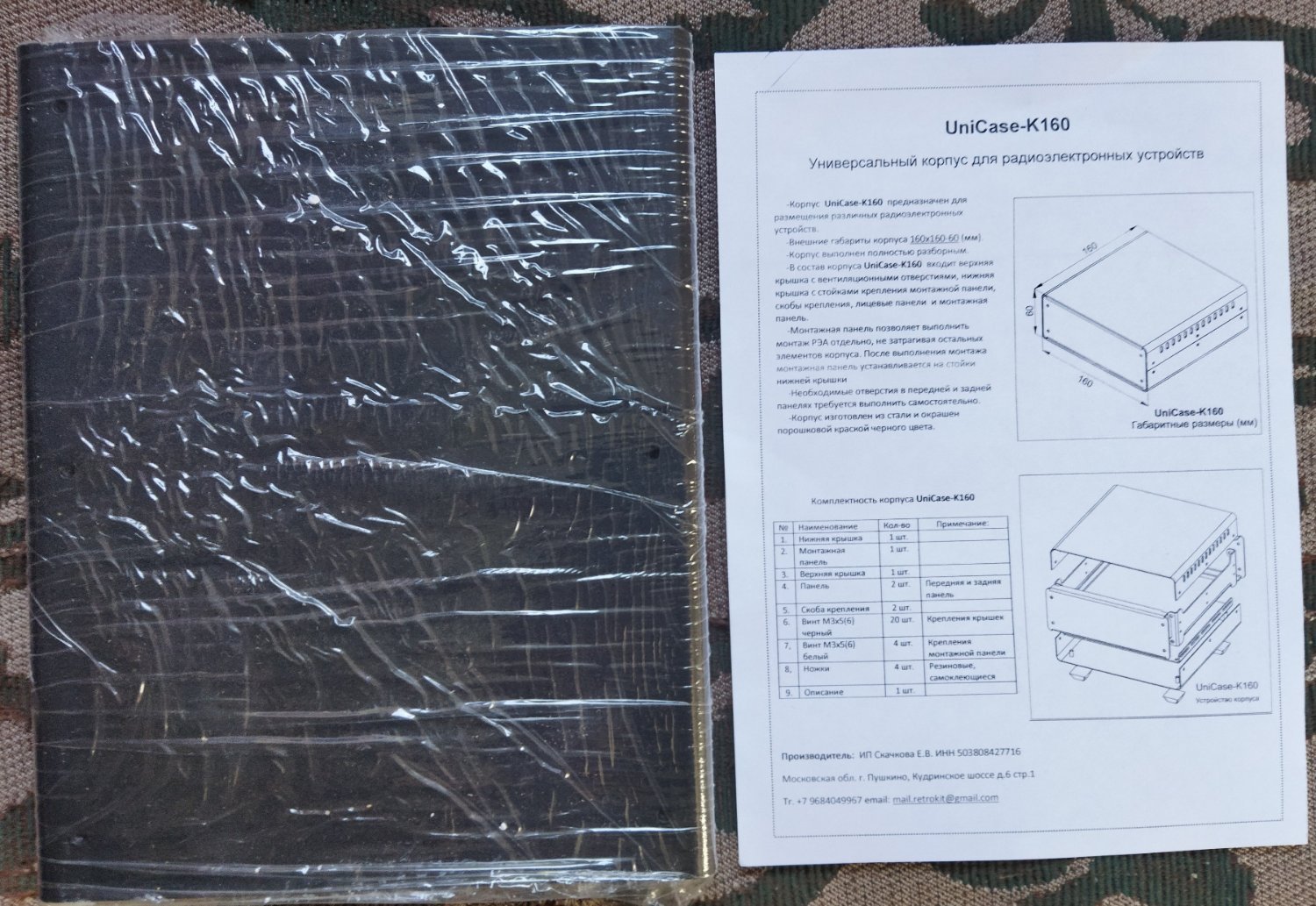

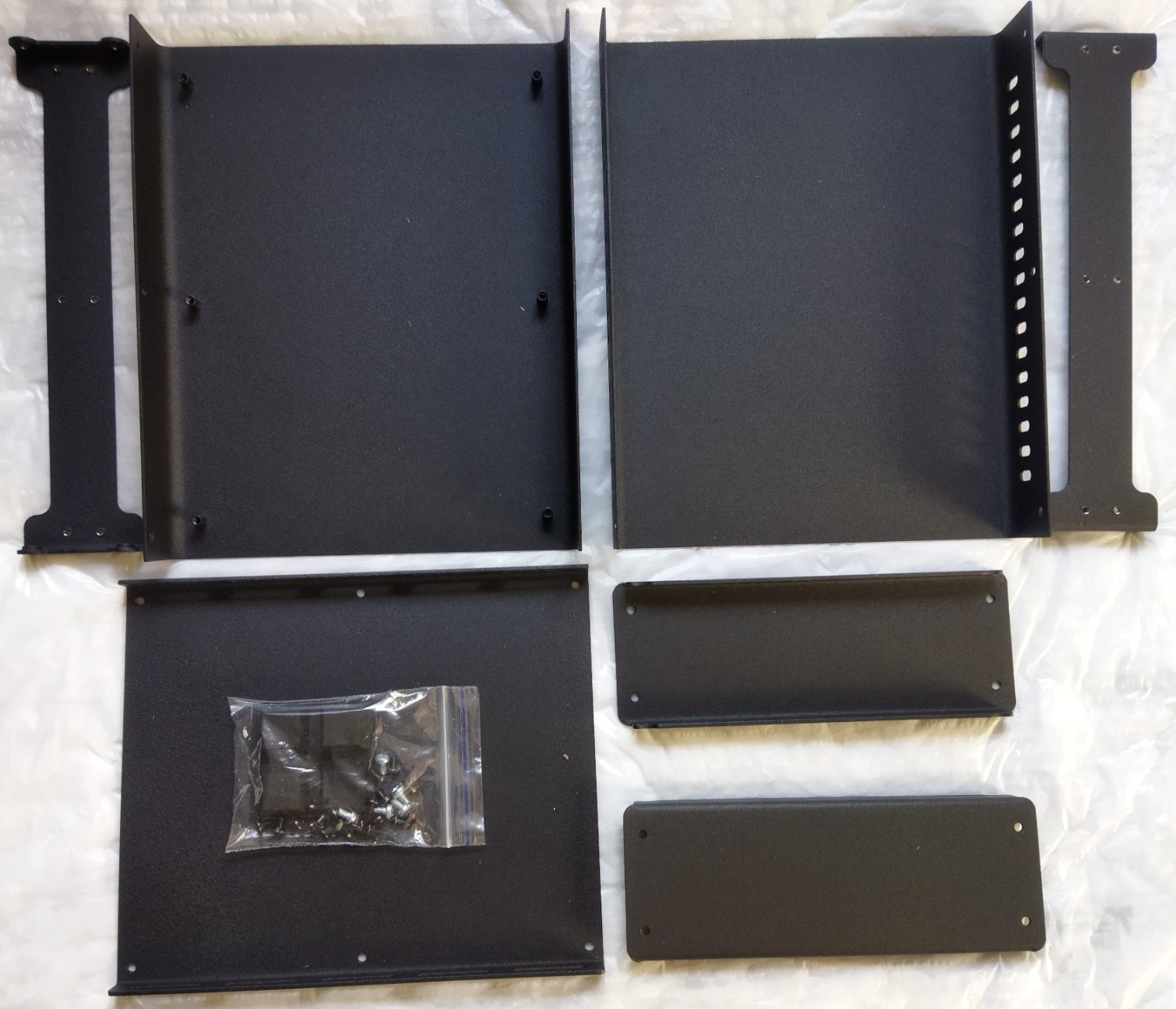

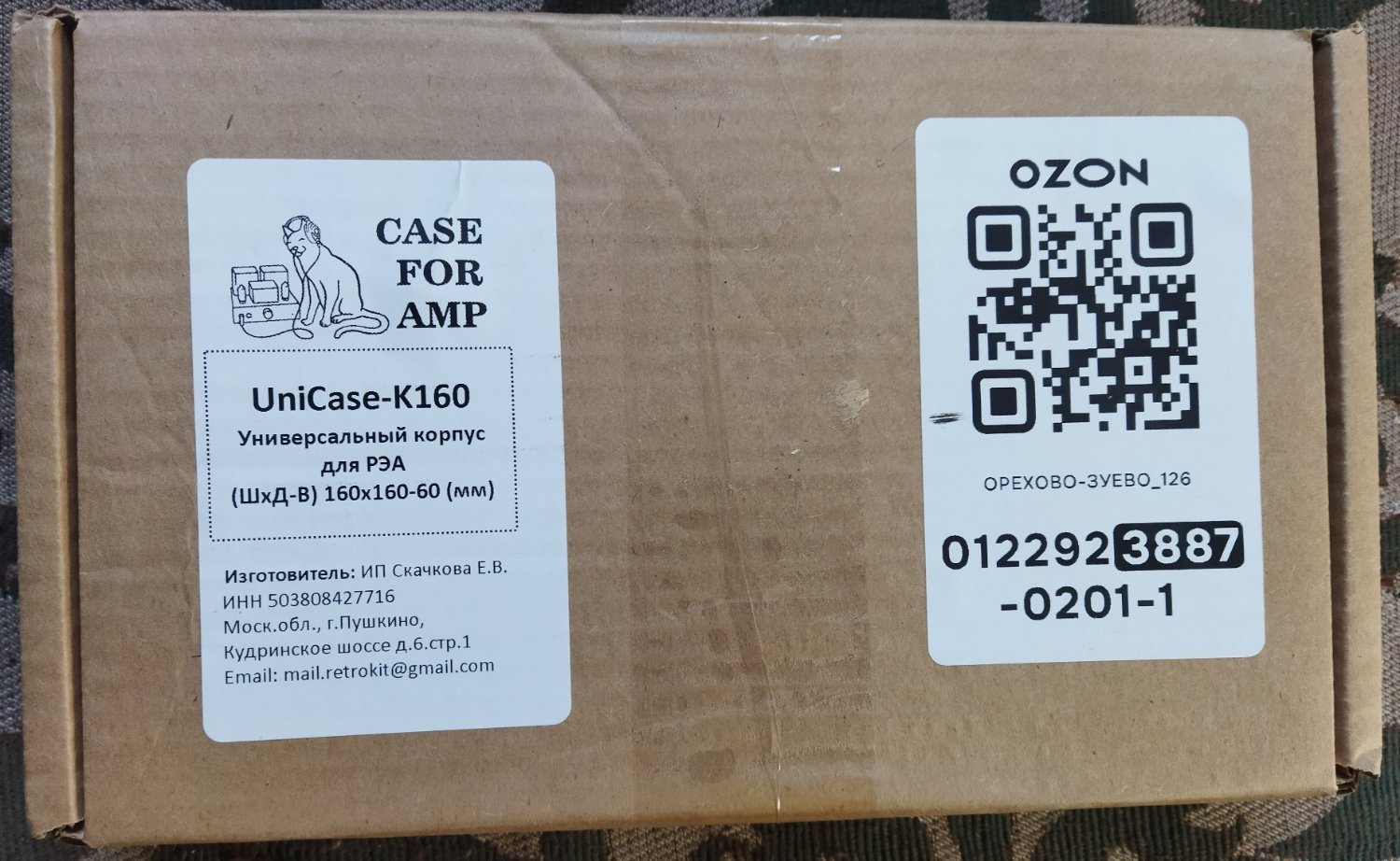

Получил сегодня посылочку: В ней - шикарный стальной корпус: В нём можно собрать любое радиотехническое устройство! Ассортимент этих корпусов достаточно разнообразен, я выбрал самый маленький. В моём случае - это корпус для корректора... Хотя и деревянные корпуса мои пионеры усердно строгают на лазере))...

Не ввдумваайте Мбго сравнивал и с фольговыми и не с фольговыми. И с эл литами. Звук такой на свои днньги на все 100 руб. конкуриркющие аналоги например стоят и 10 тыс и 100 тыс . И также отрабатваают каждый рубль. Так что мбго хороши в своей категории, скажем , уровня 100 руб. Результат будет соответствующий. На все 100 ;))

Вряд ли. Там такие гармоники должно гнать, мама не горюй, да ещё и винил-корректор чувствительный. По крайней мере, я глянул бы на выходах УК напряжение помех.

Т.н. электролитич. конденсаторы ( сегмент в БП ) бывают предназначены для аудиоприменения , это к примеру Керафайн , Блек гейт WKZ , Дженсен (голд) , Миндорф . Но и электролитические конденсаторы т.н. индустриального применения .., их похоже ""тьма тараканья ..." , но я бы выделил (мой опыт ) приемлемые для аудио - Рубиконы , ELNA , Панасоник ( буковка М в скругл. квадрате) , ROE , Нипон чемигон( коричневые) . Аудиоприменения обычно не шунтируют , т.к. электролитный окрас у них незначительный (но есть , поэтому шунтироваться если , то высококач. бумагомасл. конденсаторами - Боши МР, Сименс , Дженсен , Аудионот , из советских - КБГ-МН не менее 2 мкф , периода 50-х годов. Более позние вносят много своей мути (какой то) . Индустриальные можно (и нужно, имхо) шунтировать -в идеале теми же КБГ -мн или хорошими бумагомаслом , но синтетические - не мой выбор , т.к. на системах с высоким разрешением становится слышен ""жуткий микс "" полипропилена с электролитом (окрас , понимаем ) .

Хонда втх 1300 сабре....и Хонда нц 700х -на каждый день

Работает...

Закреплено.

Пожелание к модераторам - нельзя ли тему как то закрепить в верхней позиции раздела электропитания. Тема ОЧЕНЬ полезная, не хотелось бы чтобы ушла вниз и затерялась среди других сообщений.. Или как вариант, сделать раздел- что вроде энциклопедии, где нельзя добавлять текст, а только ссылки на полезные технические решения и на ветки обсуждений. Технический раздел - типа - типы ламповых усилителей (они все обсуждены уже на сайте) а тут просто ссылки на темы, типы блоков питания, организация смещения, лампы и их ВАХи, способы регулировки громкости, трансформаторы. Допустим не сразу это всё делать, а а если тема покажется интересной модератору, то он просто добавит ссылку в этот раздел на тему.
