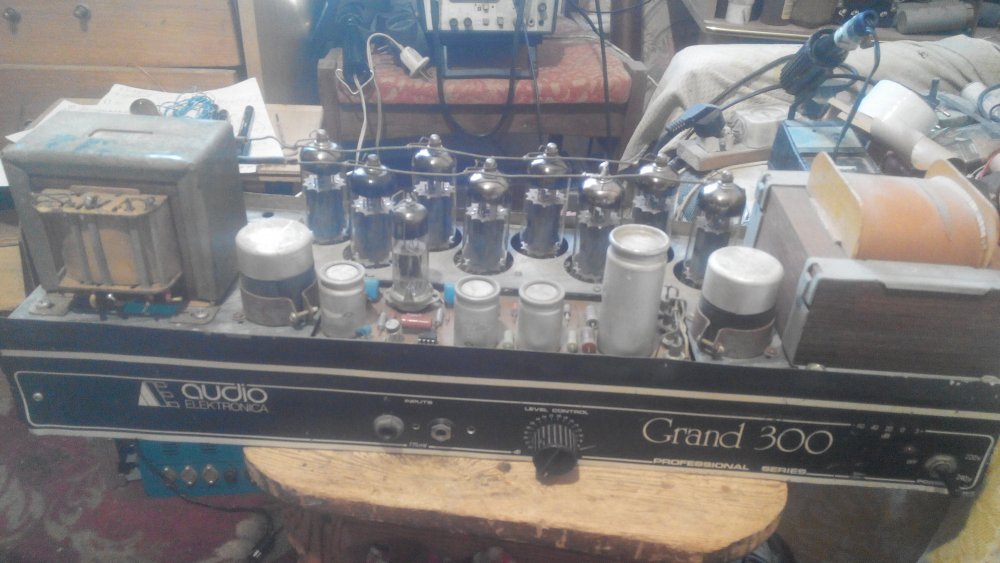

Голова Grand 300.Приветствую главных радиолюбителей страны.Попался в ремонт вот такое чудо.Анодное 600 вольт,Лампы 6п44с.При работе саморазогрев ламп идет и  раскаляется анод и лампы выходят из строя.Посоветуйте как стабилизировать ток через лампы.Премного благодарен.



Grand 300.JPG

Guest Моя совесть
Posted

Судя по Вашему сообщению перекал у всех ламп, т.е. имеем одну общую причину. Общим является смещение. Начинаем здесь. Проверьте напряжение на резисторе R45, отключив провод к сеткам ламп. Обратите внимание, полярность здесь обратная, т.е. плюсовой провод мультиметра на шасси. Вспоминаем, чем меньше напряжение смещения, тем больше ток, если не в норме, то проверяем электролитические конденсаторы С14,С15. В норме ли емкость, и правильно ли сидят на шасси, должны через изолирующую прокладку, опять напоминаю, полярность здесь обратная. И на всякий случай исправность выпрямительного диода.

Posted

Проверьте напряжение на резисторе R45, отключив провод к сеткам ламп. - если отключите напряжение смещения от сеток, всем лампам точно придет конец.

Нужно отключить напряжение с анодов и экранных сеток (цепи А и С), включить усилитель и проверить напряжение смещения на лампах.



  • Like (+1) 2
