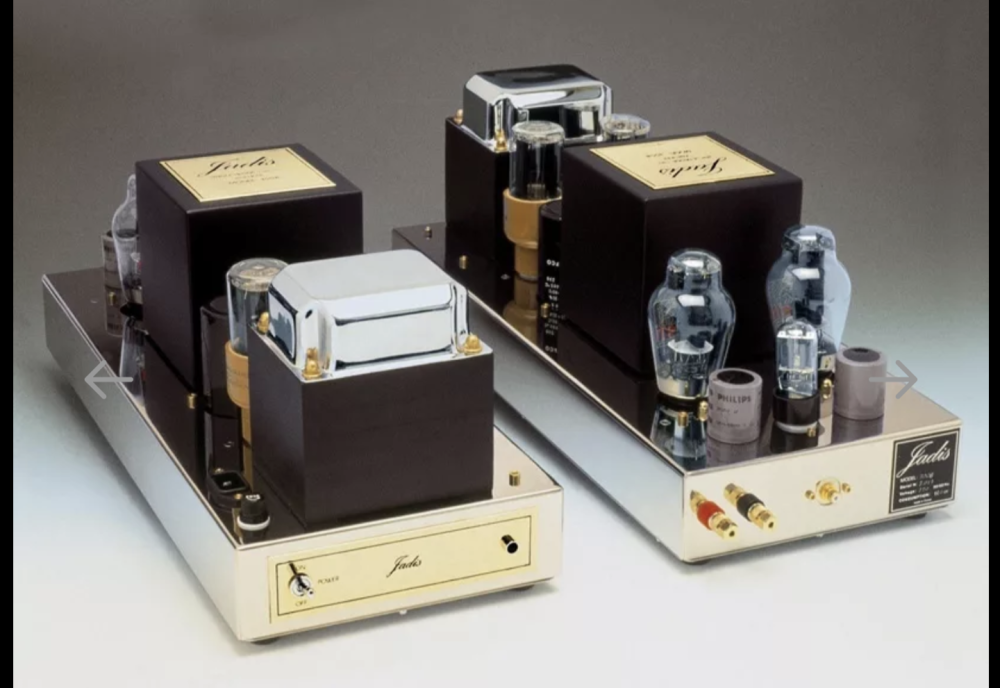

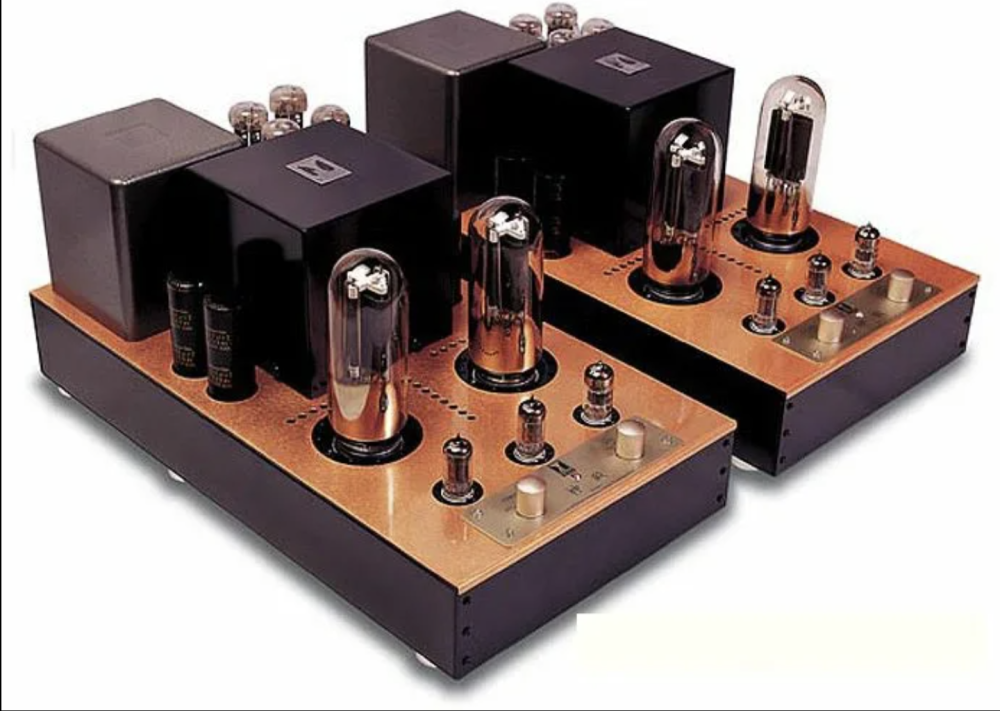

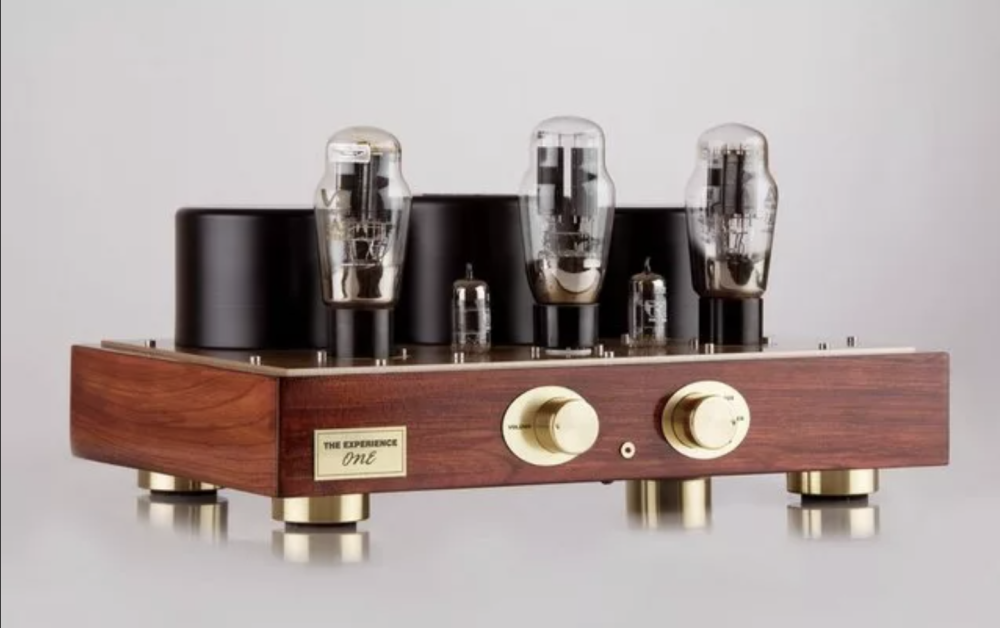

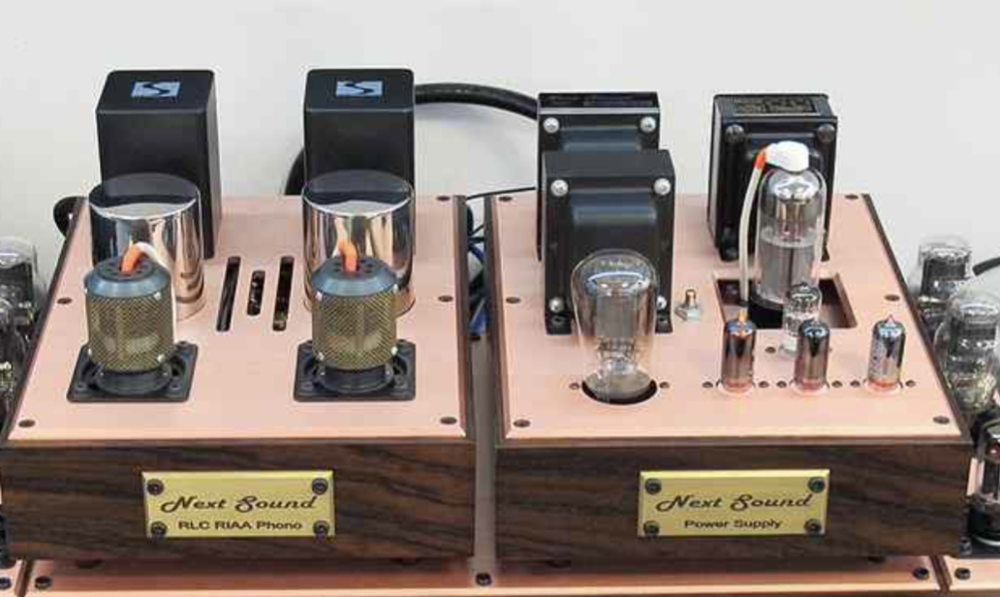

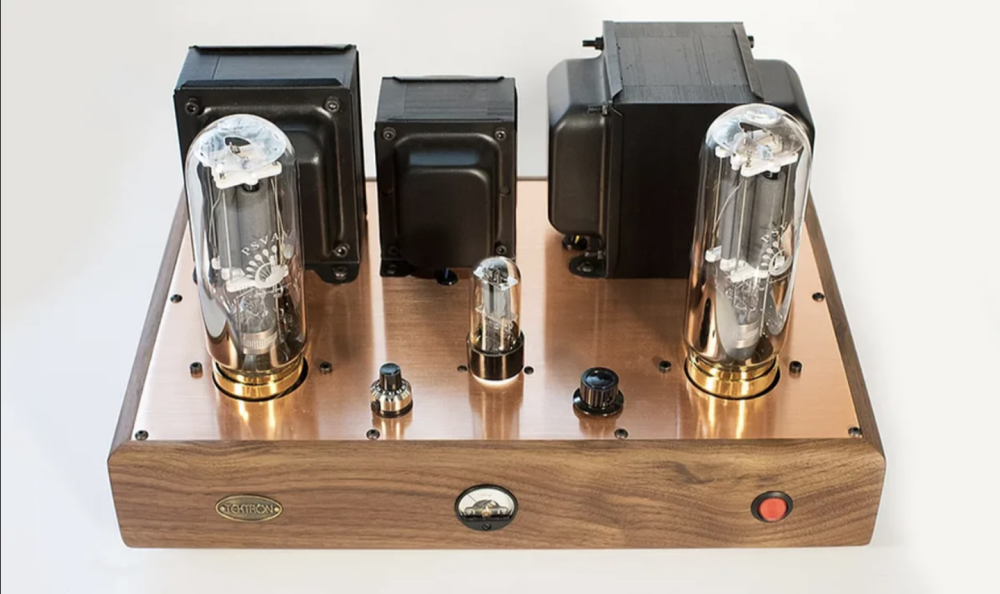

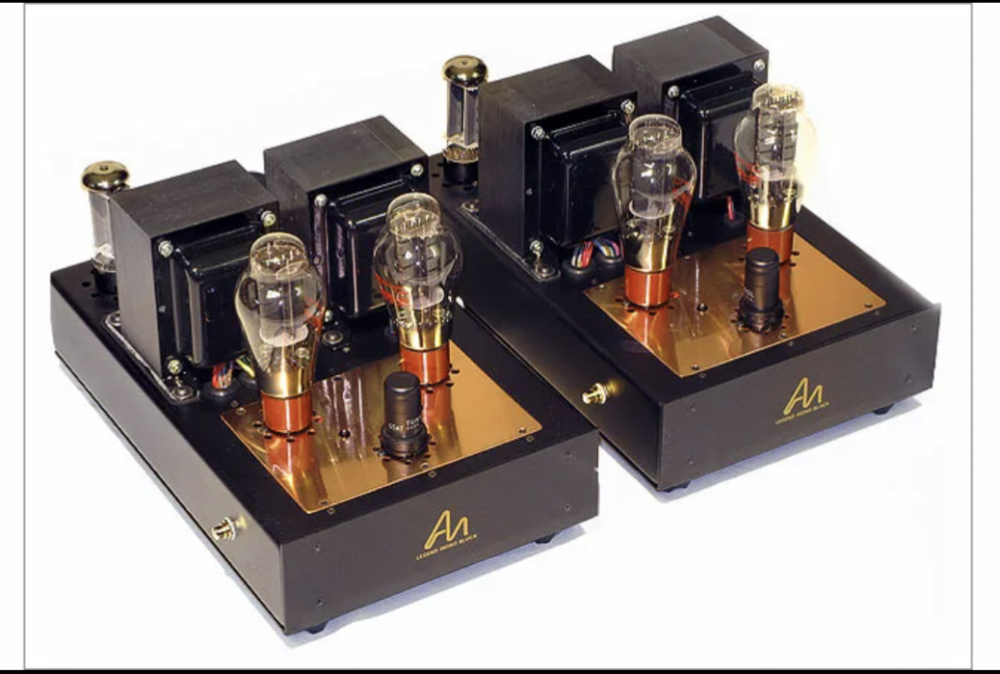

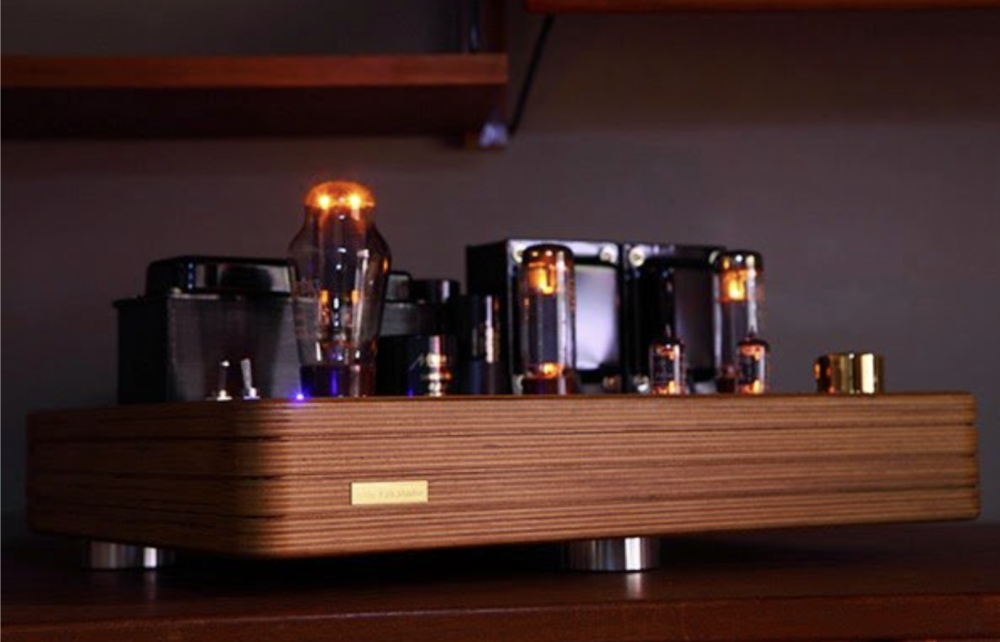

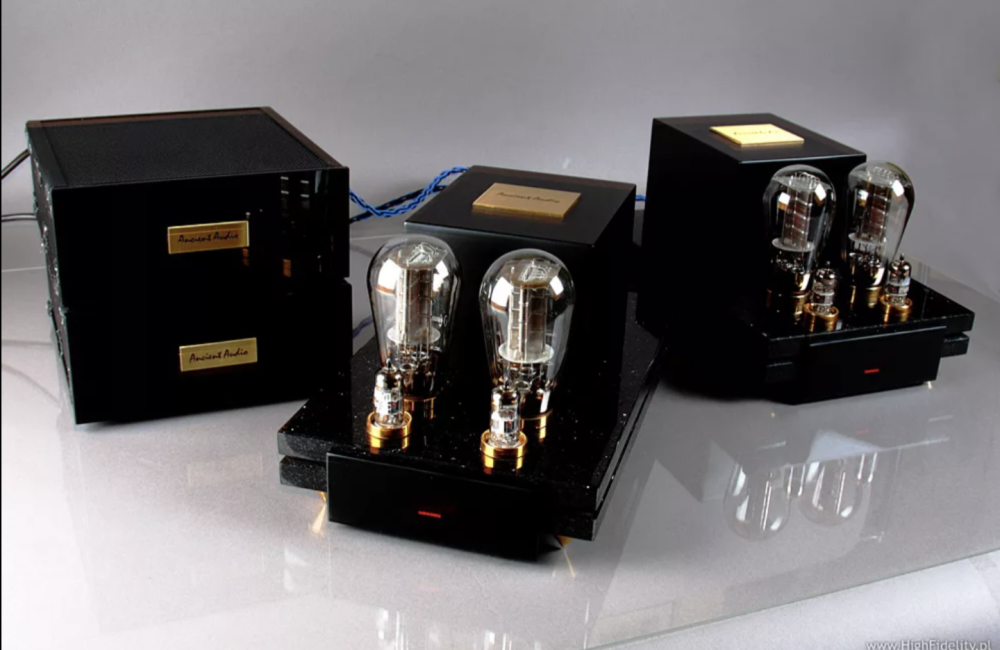

Нужна разработка проектирование верхней панели лампового усилителя однотакта. Верхняя панель из металла.

Расположение радиоэлементов поверх панели и комплектующих должно быть по каноном схемы и подходам хай энд.

Также приветствуется изготовление корпусов под ключ, с предварительным согласованием дизайн макета.



Просьба обращаться с предложением в ЛС.
