3 часа назад, Сергей Витальевич сказал:

Андрюша мозги с панельками парил

Не знаю, все всегда с ним проходит гладко. Да, бывает, что нет чего то, так и сообщает об этом. Тогда жду.
У него сейчас база переместилась.

  • 2 weeks later...
Posted
В 19.07.2022 в 23:36, Владимир сказал:

Когда они искрят?... Обычно при включении, если нагрузка большая ( емкость первая больше 10 мкФ), СLC вариант.

Дело не только в величине первой ёмкости, но и последующих - если они отделены резистором недостаточной величины или дросселем небольшой индуктивности. Плюс есть и другие условия, например активное сопротивление обмотки трансформатора.

  • Like (+1) 1
Posted

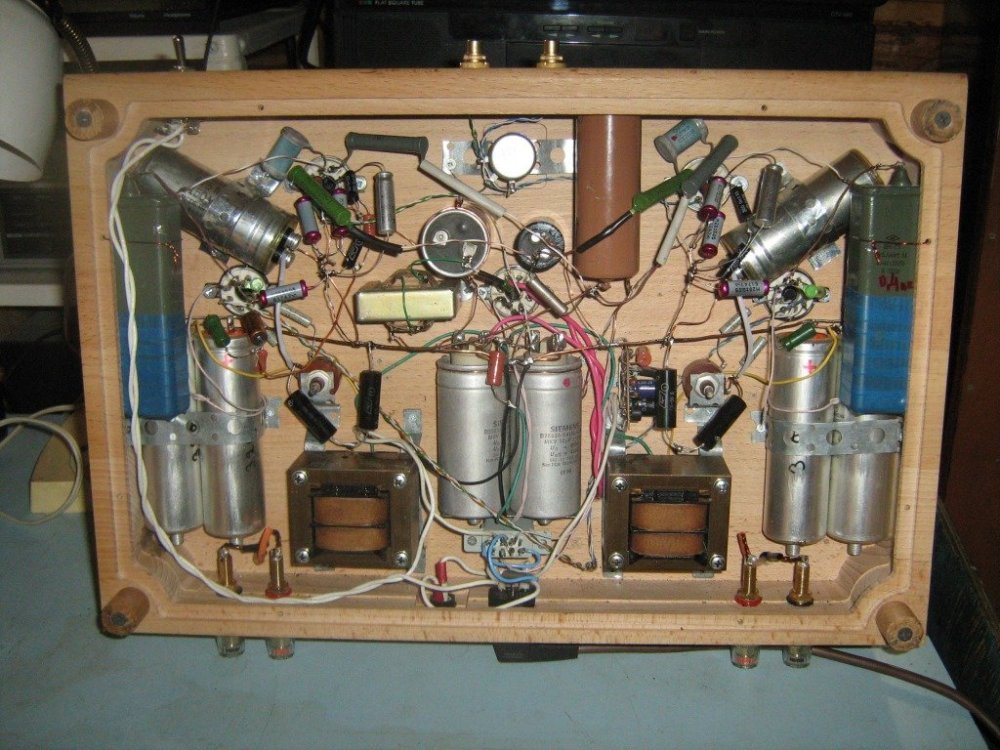

Пуск накал (всех ламп и кенотрон), затем анодное. Никаких диодов. После кенотрона резистор 10 - 100 ом, далее хоть 100мкф сразу, пофиг. Искрил за всё время только один кен , когда напряжение на выходе превысило 500в. Это о 5ц3с. Но нагрузка обычно не превышала 150 - 170ма, чаще 2 моно с 60-80ма. Использовал разных годов.

Posted
7 минут назад, Ollleg сказал:

"Велосипед" давно изобретён...

Ага, и он называется полупроводниковым диодом.:smile-11:

  • Like (+1) 1
Posted
2 часа назад, юрий робертович сказал:

Кому это надо? НИ-КО-МУ, выходит!!!

Зачем-же так пессиместично, может кому и понадобится.

Мало ли извращенцев на свете?

Posted

Совершенно не отрицаю красоту, аутентичность и стильность кенотронов, но надо понимать, что

а) Кенотрону категорически лучше работать на индуктивность;

б) Если же кенотрон работает на ёмкость, то точно там, где номинал её не превышает 20мкФ, а выпрямленный ток 100мА.

  • Like (+1) 1
Posted
29 минут назад, Stan Marsh сказал:

Ага, и он называется полупроводниковым диодом.:smile-11:

Понятно же, что я имел ввиду, глядя на схемы выше.:smile-03:

18 минут назад, Stan Marsh сказал:

б) Если же кенотрон работает на ёмкость, то точно там, где номинал её не превышает 20мкФ, а выпрямленный ток 100мА.

Наверное и так, хотя долгая практика с 5ц3с говорит об обратном.:drag:

Резистор сразу после кена всё меняет.:smile-11:

Но если сразу конденсатор, тогда да.



Вообще 5ц3с очень живуч в разных условиях "окружающей среды".



22 минуты назад, Alex Torres сказал:

Зачем-же так пессиместично, может кому и понадобится.

Мало ли извращенцев на свете?

Ну так лампадность превыше всего!:smile-44::smile-03:

Posted
1 минуту назад, Ollleg сказал:

практика

Если практика опровергает теорию, тем хуже для практики.:smile-11: Это первое, и второе: с трудом представляю ситуацию, при которой устройству с кенотроном требуется ёмкость больше 20...40мкФ.

Posted
2 минуты назад, Stan Marsh сказал:

Если практика опровергает теорию, тем хуже для практики.:smile-11: Это первое, и второе: с трудом представляю ситуацию, при которой устройству с кенотроном требуется ёмкость больше 20...40мкФ.

Ну так у простого радиолюбителя всегда чешутся руки попробовать и то, что профи себе даже представить не могут.:smile-44:

А когда оно ещё и работает при этом - сам удивляешься, чего это такие технические ограничения?

6С4С по тех. документации 15вт рассеивают по пределу,

а их жарят под 20 и ничего , живут и здравствуют годами.:smile-31:

Раньше в справочниках 50х  рассчитывали бп с кеном на 1й емкости 10% пульсаций и получалось 4-20 мкф, а нынче желаемо получить сразу поменьше, вот и ставят вместо 5 50мкф, и ничего, без резистора живут кены и здравствуют, не искрят и не дымят....  Но с резистором надёжнее.:1623629796_yes3(1):

Posted
1 час назад, Ollleg сказал:

Ну так лампадность превыше всего!

Что, даже херманиевые полупроводники нельзя?!

Posted
22 минуты назад, Alex Torres сказал:

Что, даже херманиевые полупроводники нельзя?!

Нельзя же так прямолинейно всё воспринимать :smile-15:

Тем более слова любителя :ab:



Posted
2 часа назад, Ollleg сказал:

Пуск накал (всех ламп и кенотрон), затем анодное...

Здесь тоже не так однозначно - подача анодного на разогретый кенотрон при токе, близком к максимальному :smile-61:

Я использовал другой вариант - первая ёмкость 0,5-1 мкФ, затем перемыкаемый резистор (3-5 кОм, в зависимости от нагрузки), далее L-C.

Posted
6 минут назад, Сергей Ал. сказал:

Здесь тоже не так однозначно - подача анодного на разогретый кенотрон при токе, близкому к максимальному :smile-61:

Я использовал другой вариант - первая ёмкость 0,5-1 мкФ, затем перемыкаемый резистор (3-5 кОм, в зависимости от нагрузки), далее L-C.

Тоже вариант. Можно и анодное на кен сразу через гасящие резисторы, потом перемкнуть их. Это всё известные методы, повсеместно применяемые и в наши дни.
