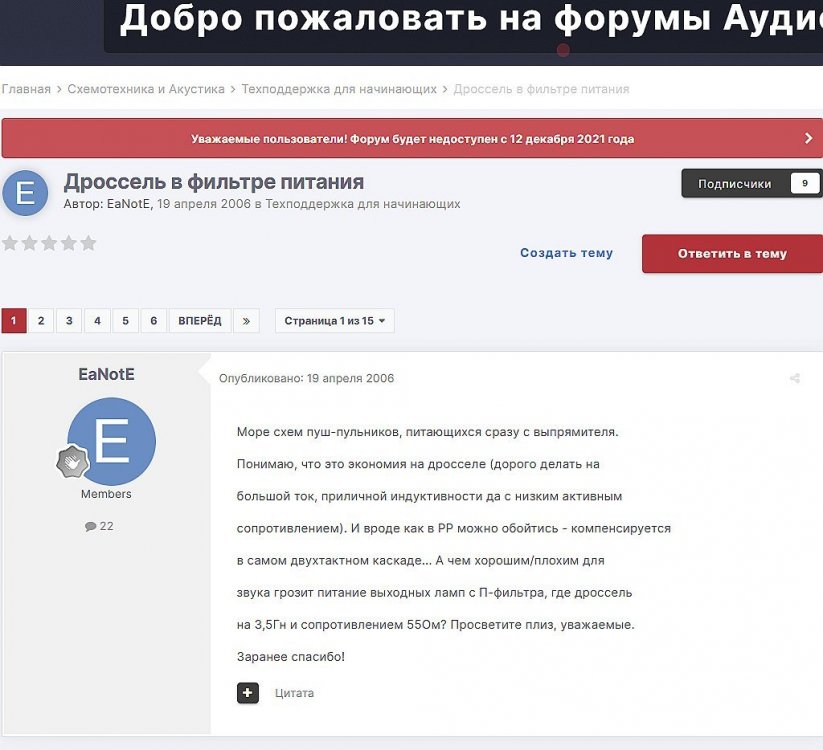

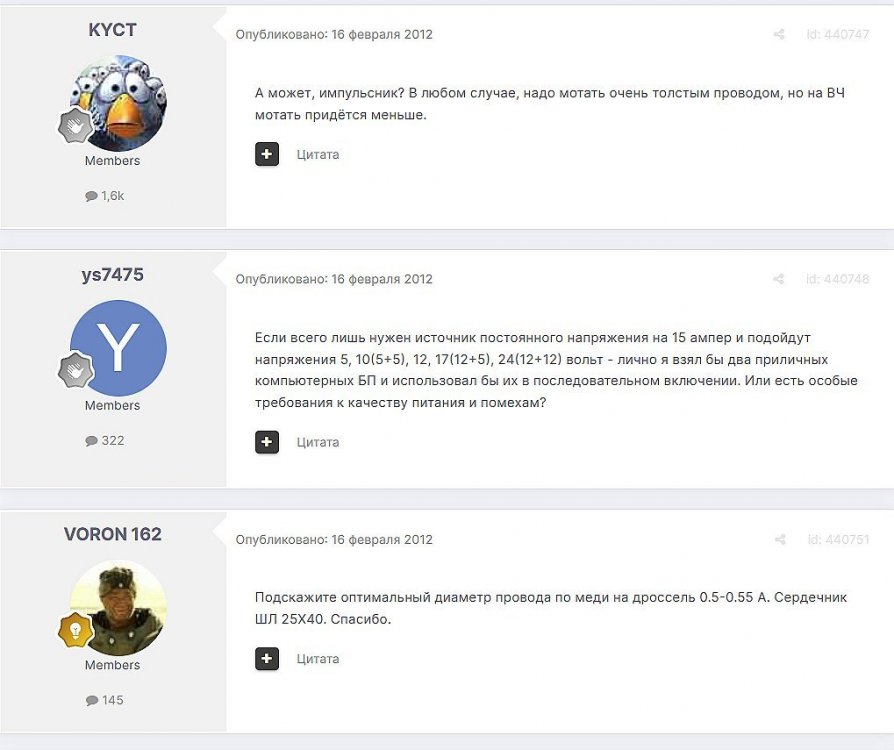

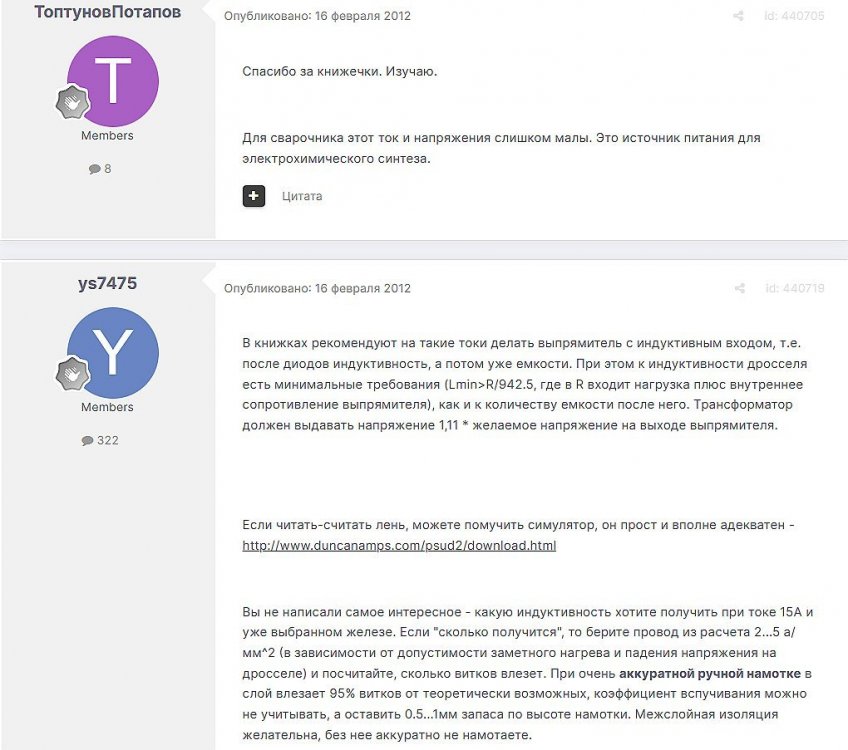

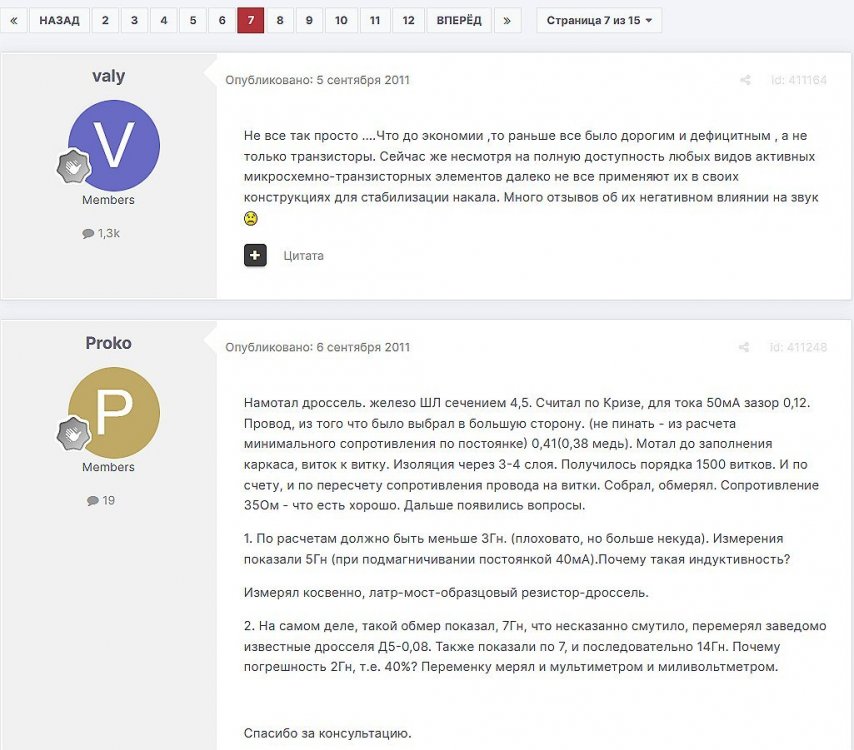

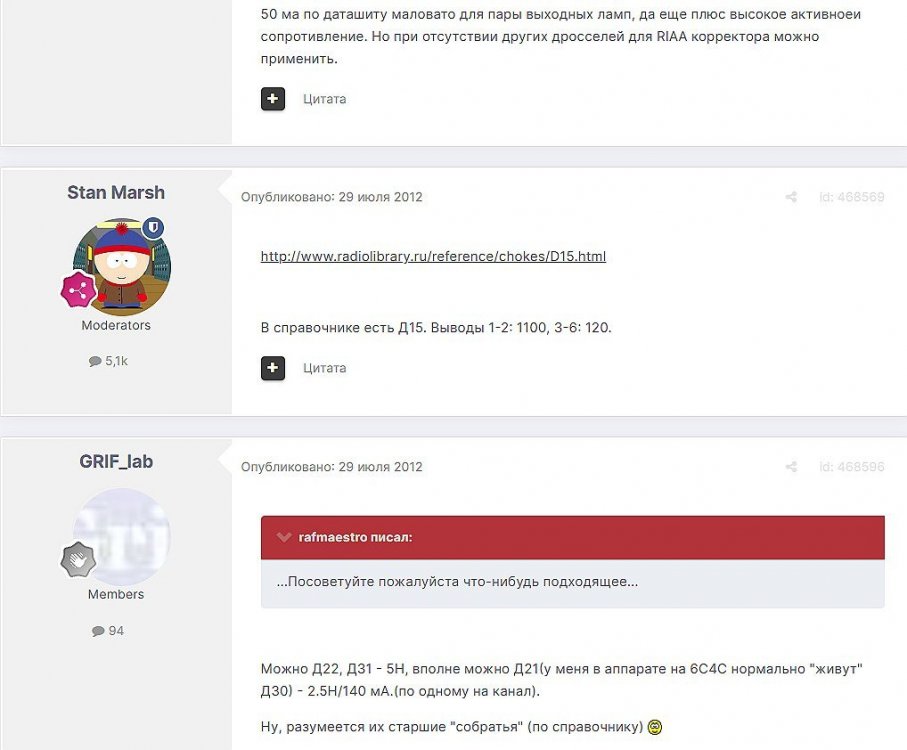

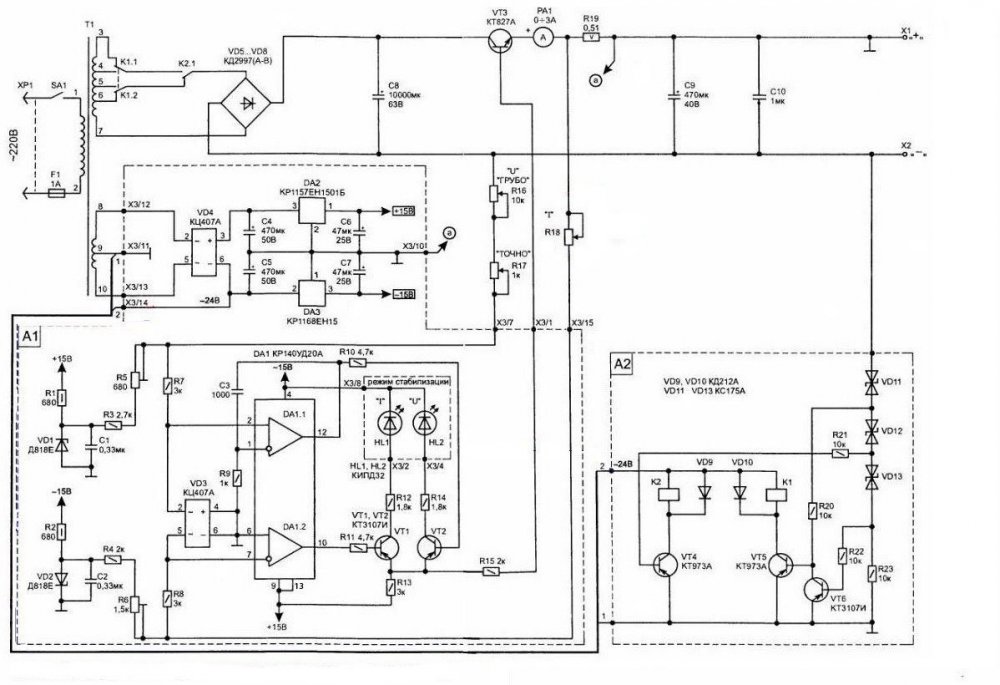

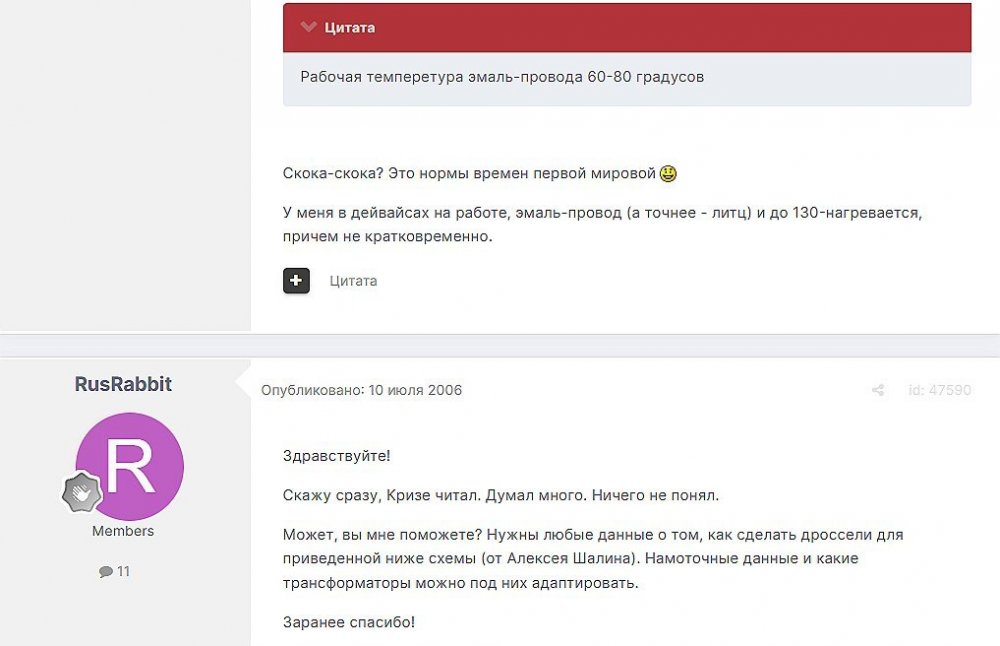

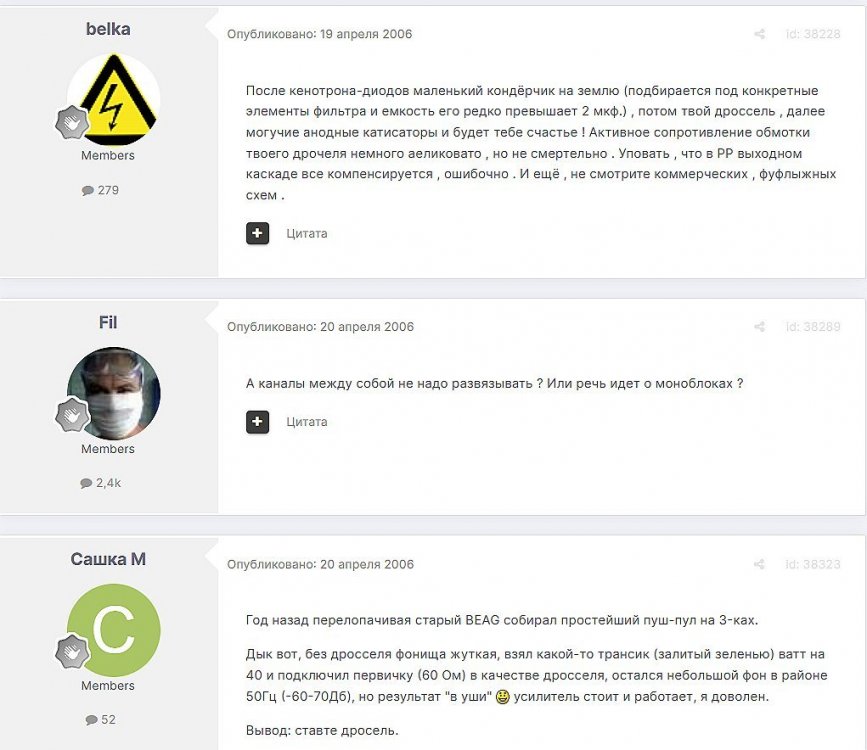

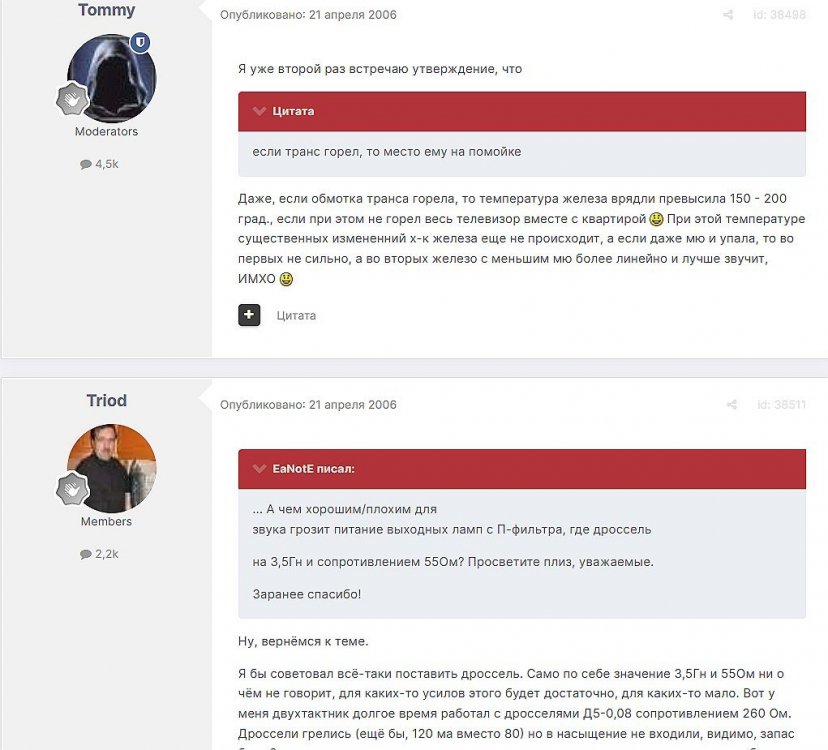

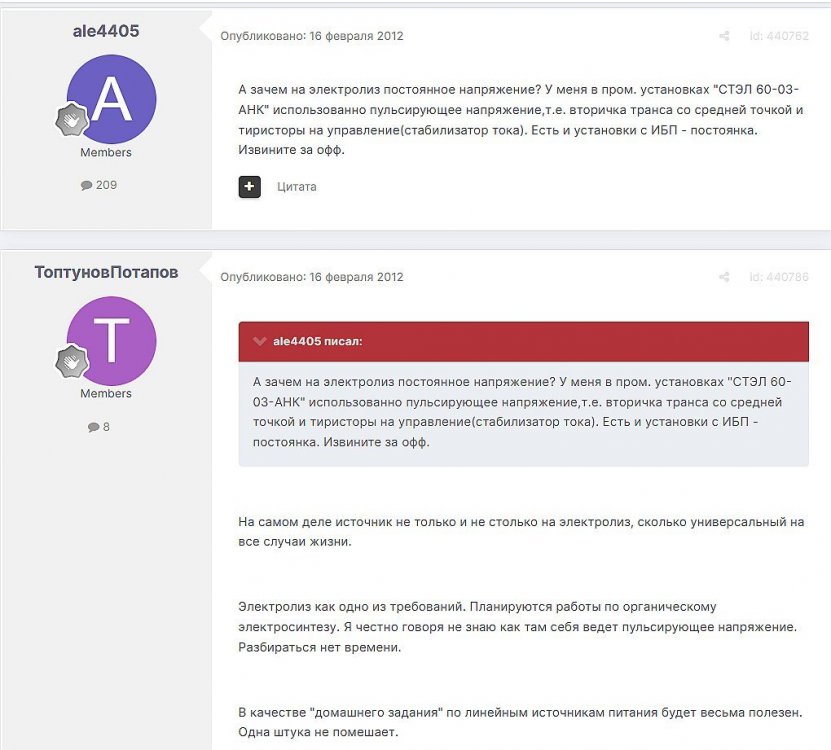

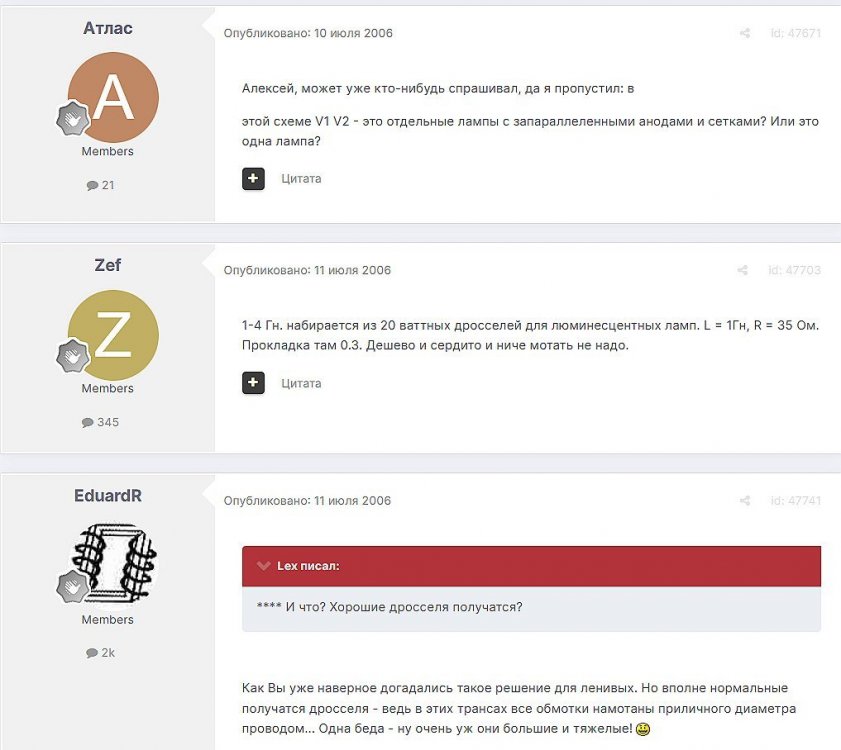

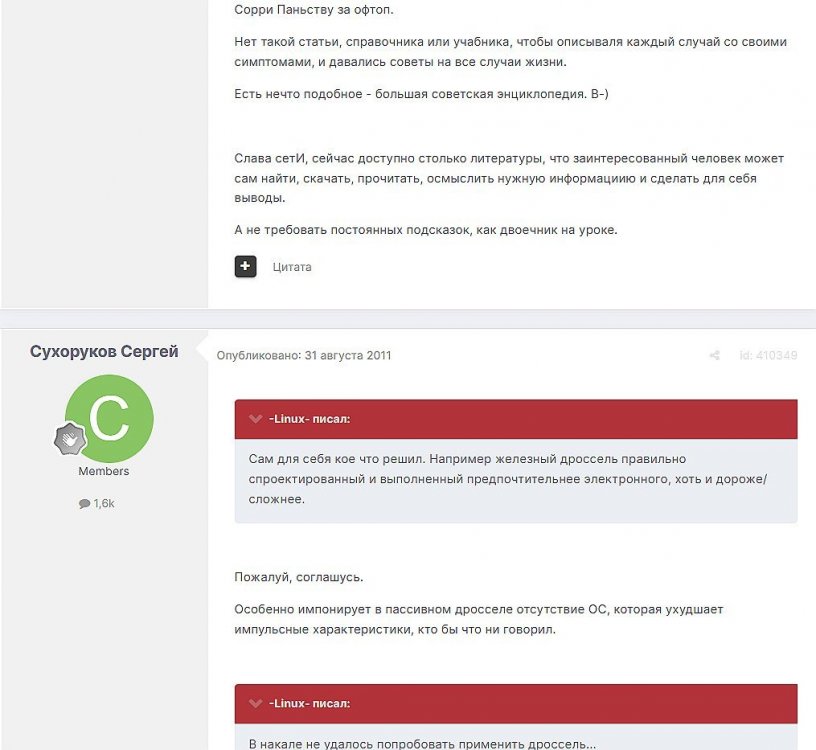

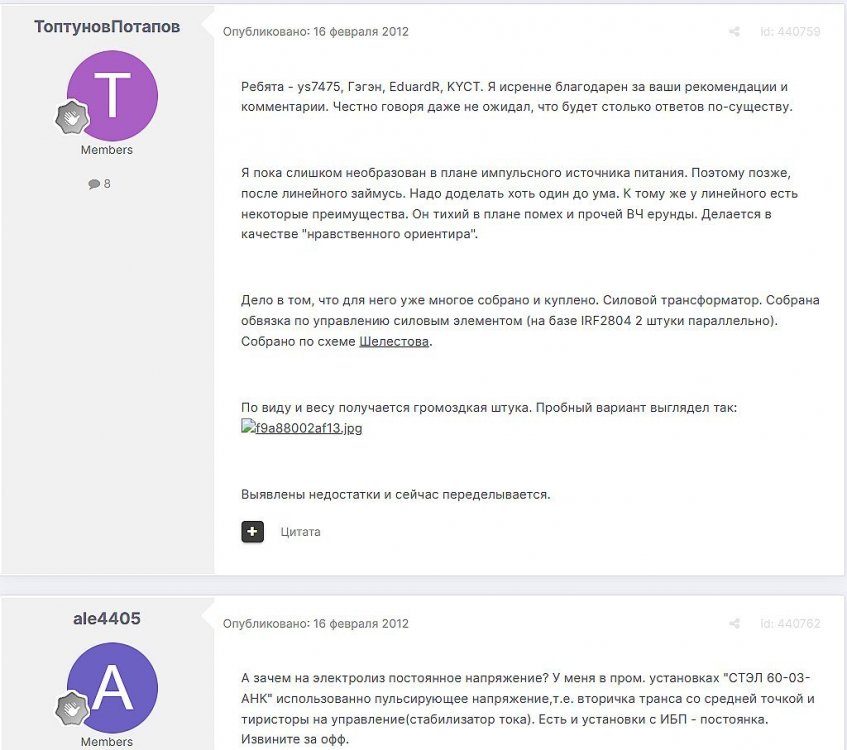

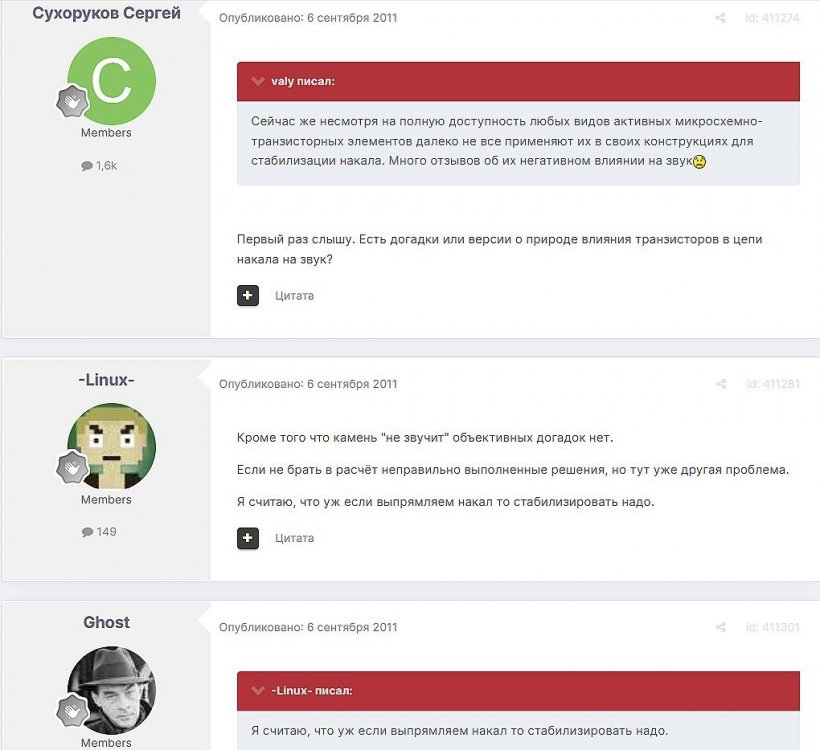

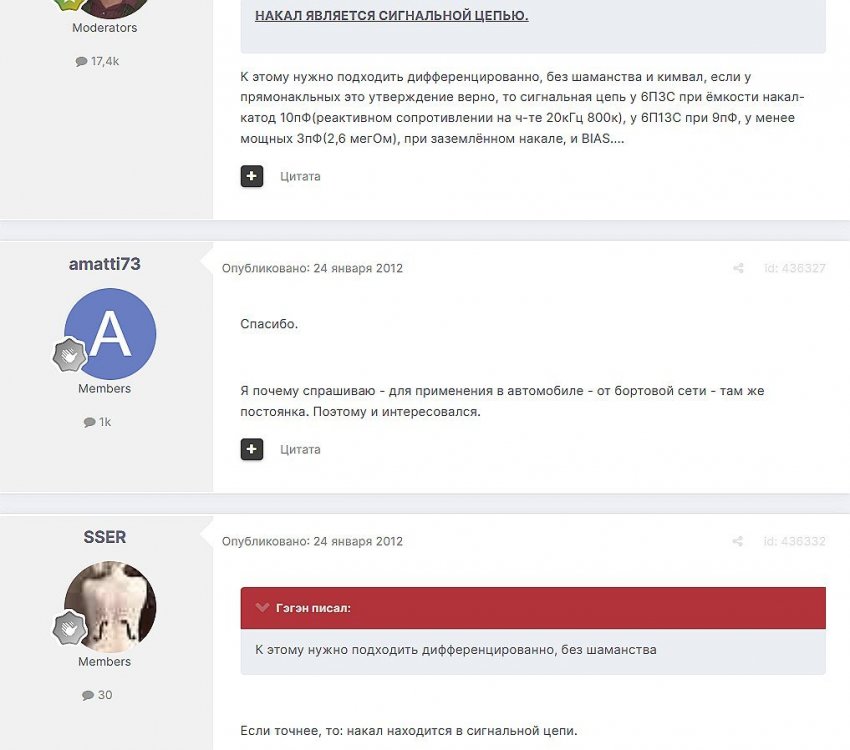

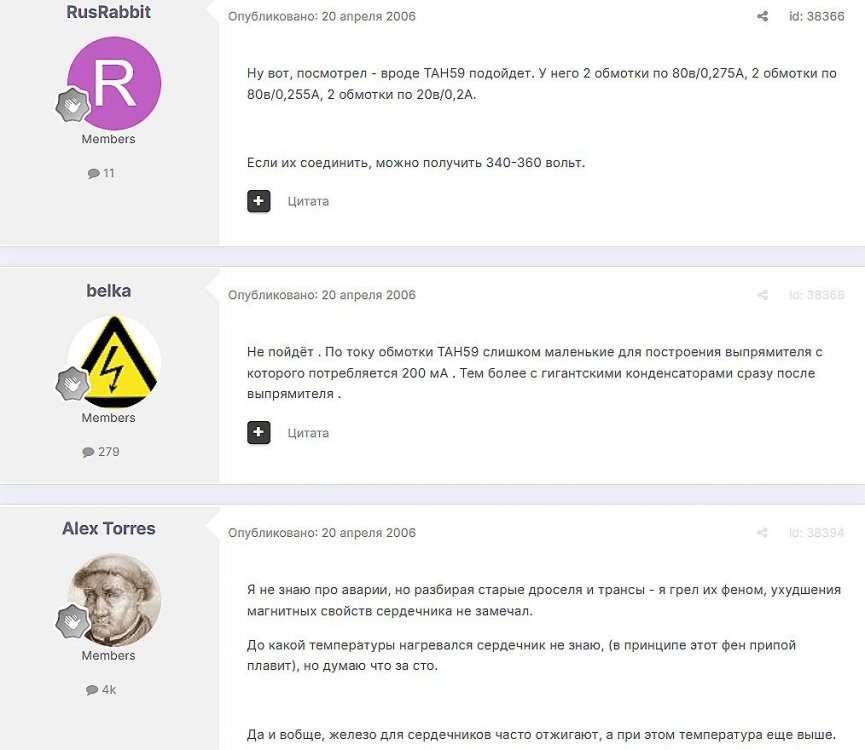

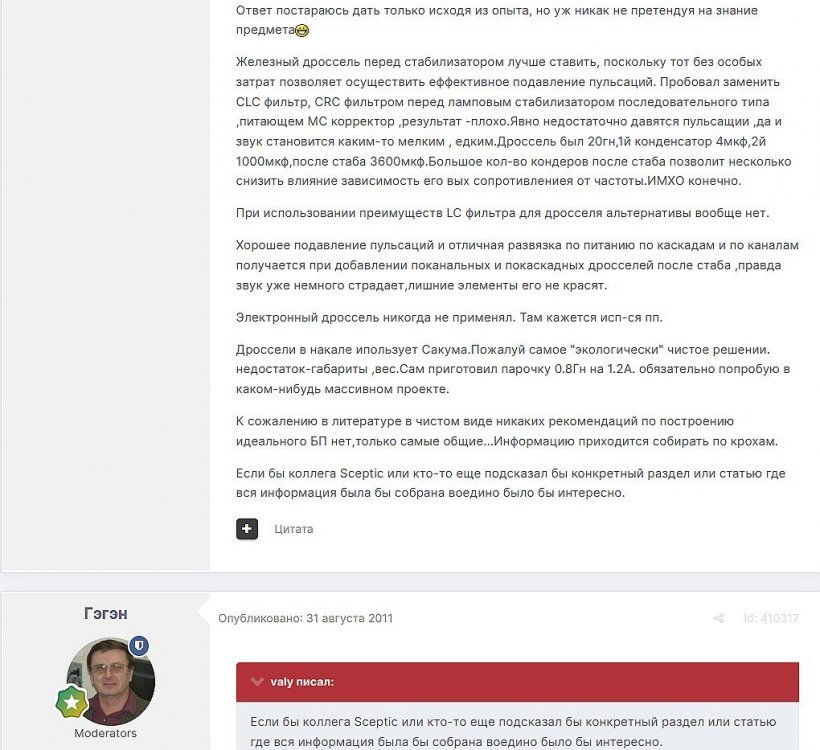

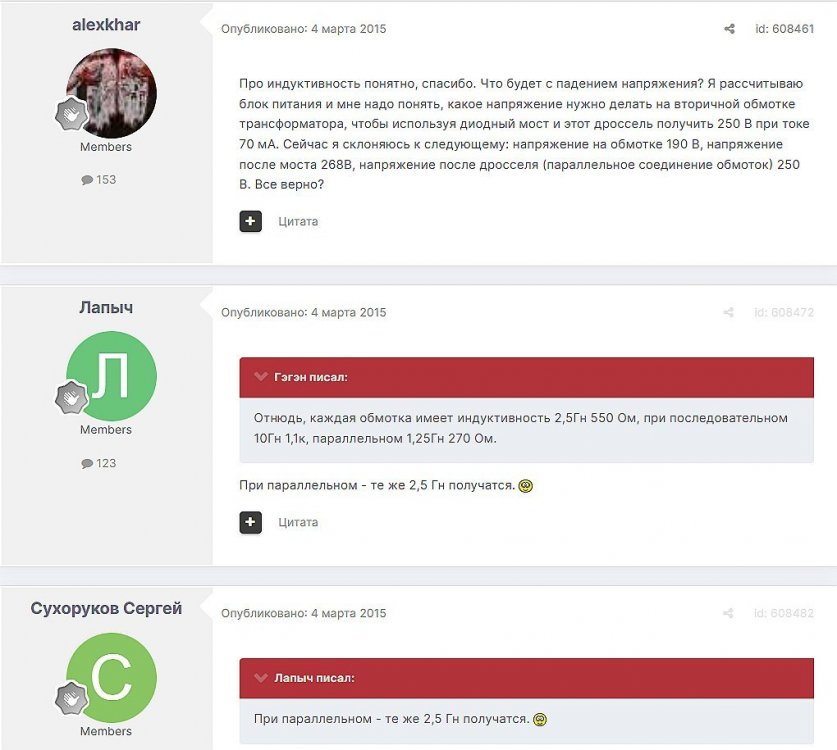

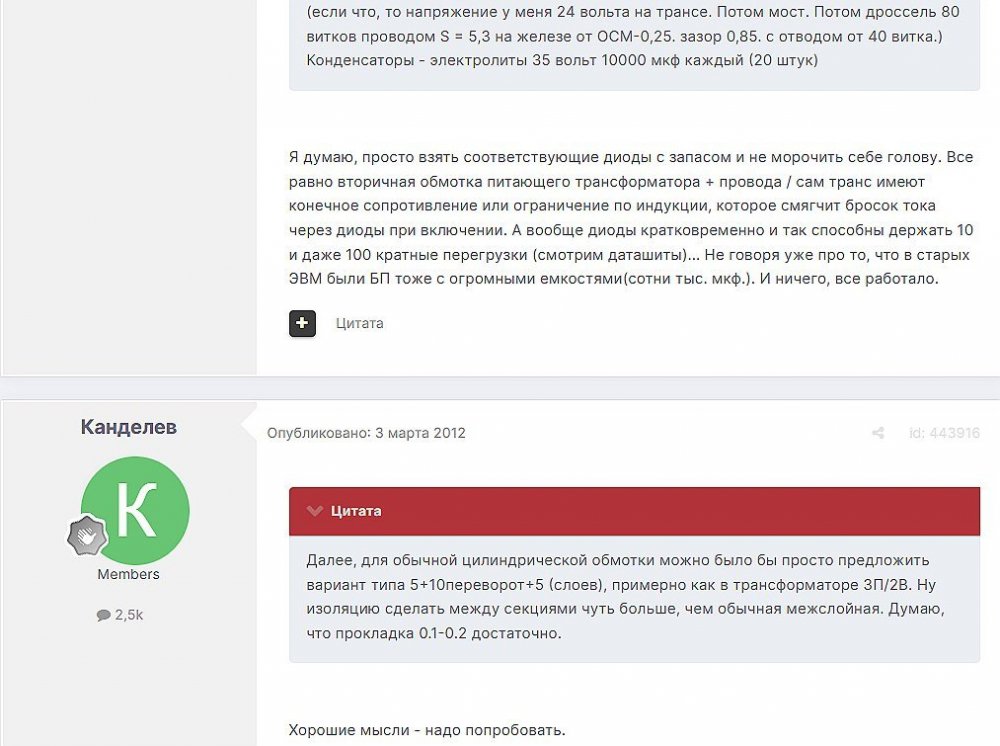

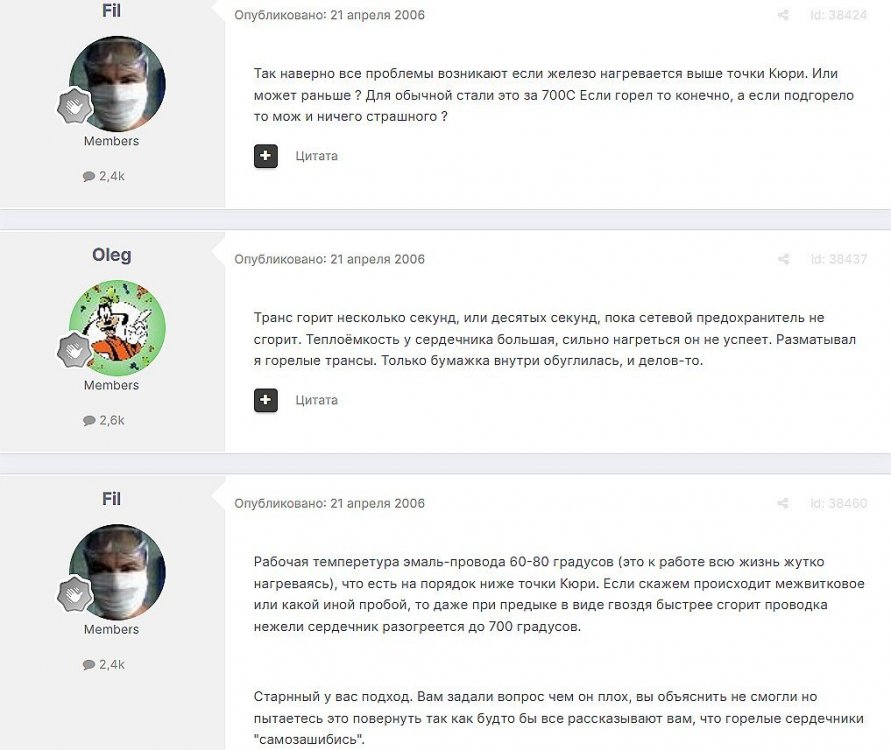

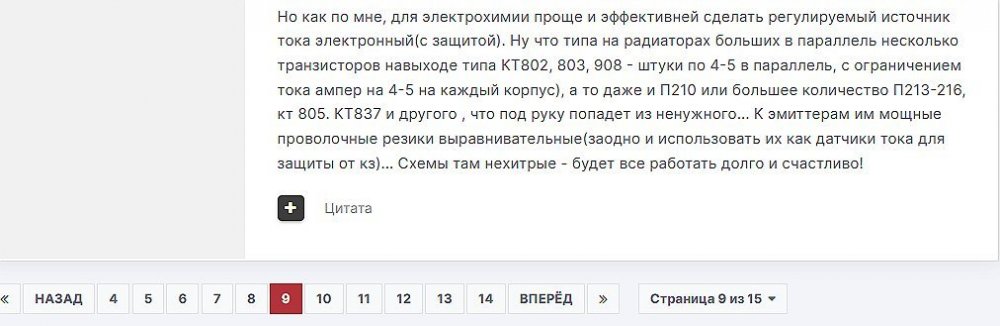

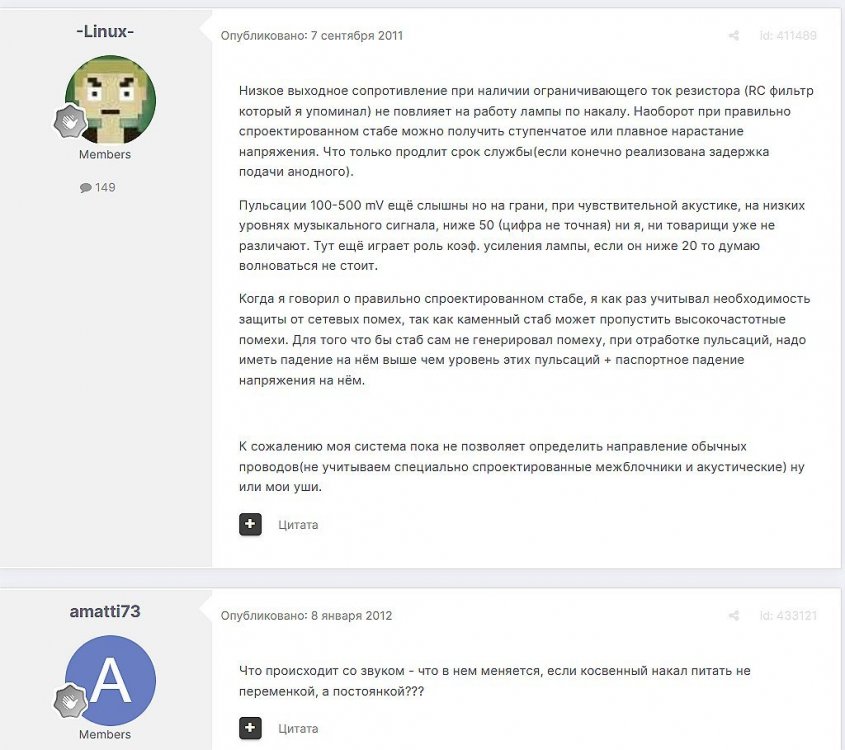

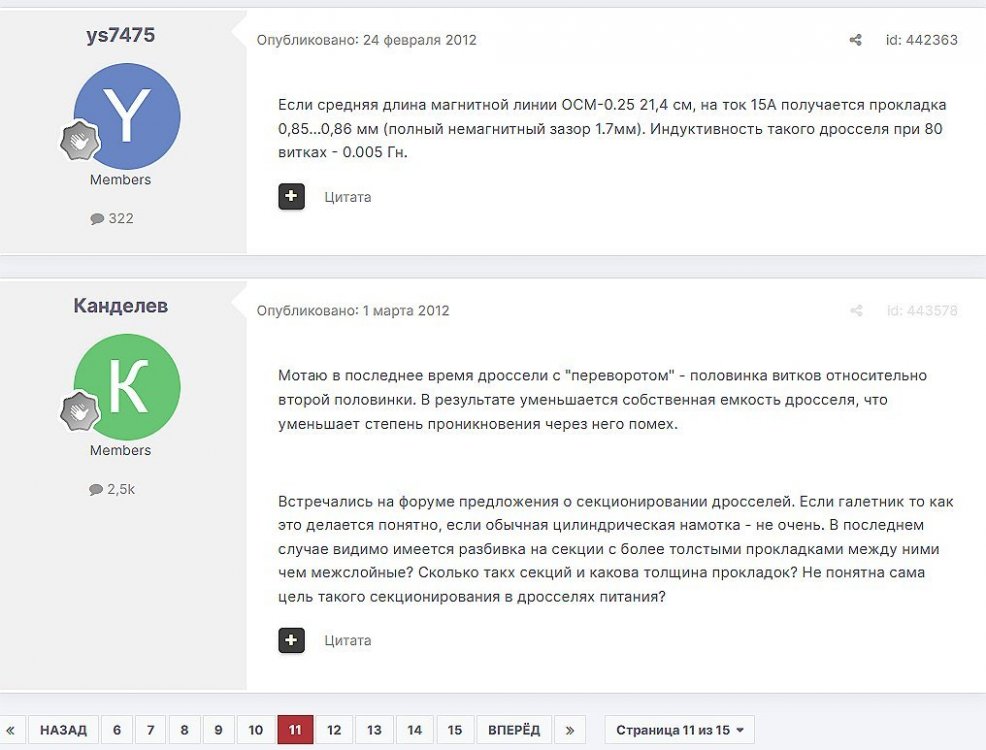

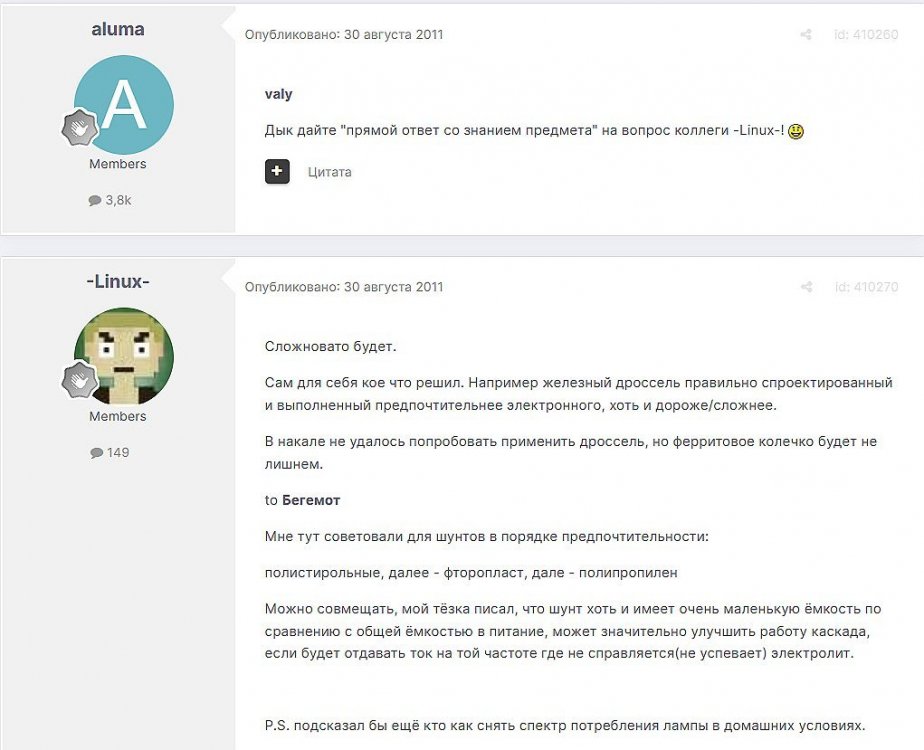

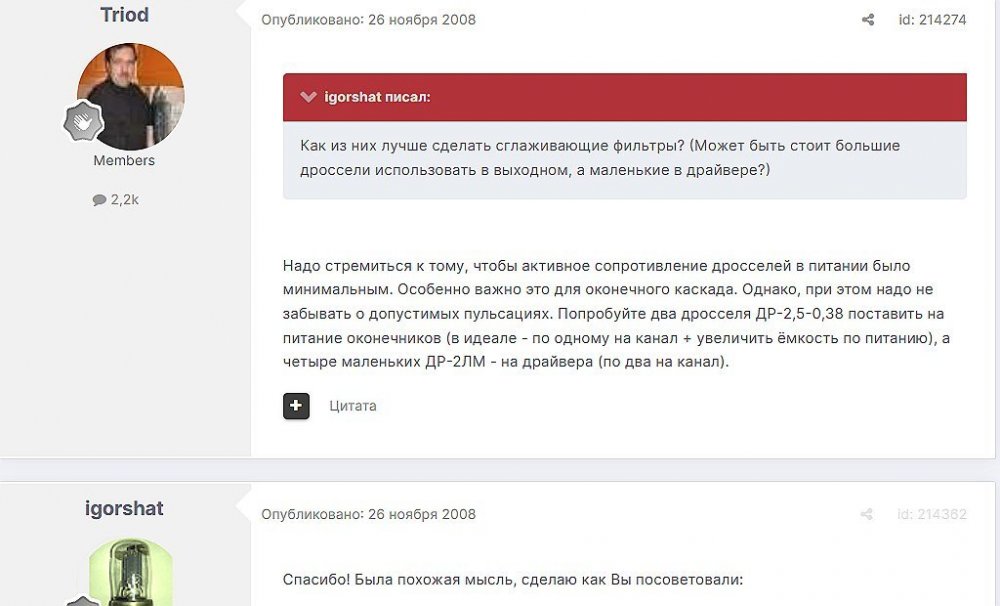

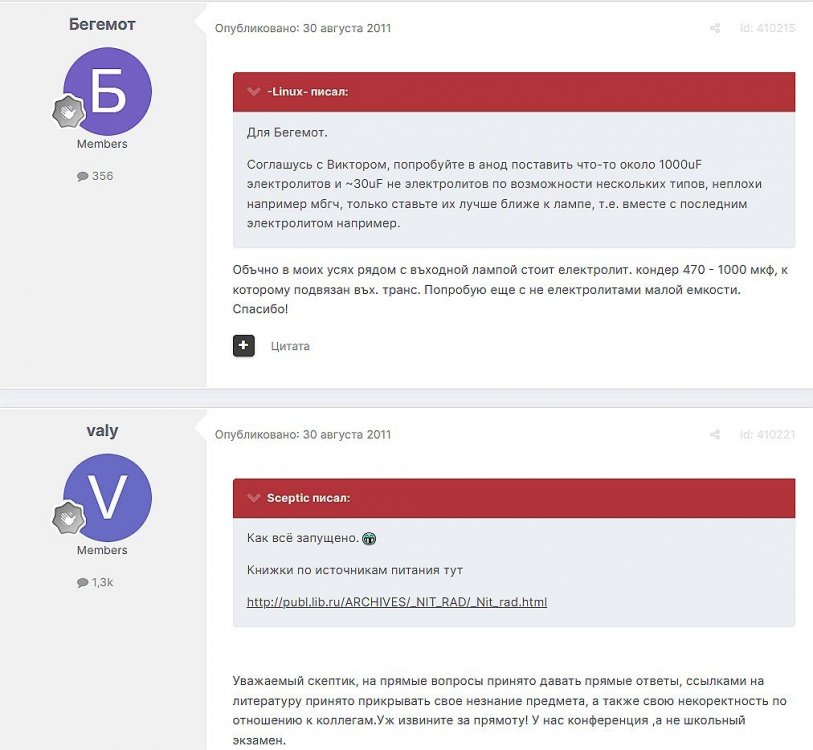

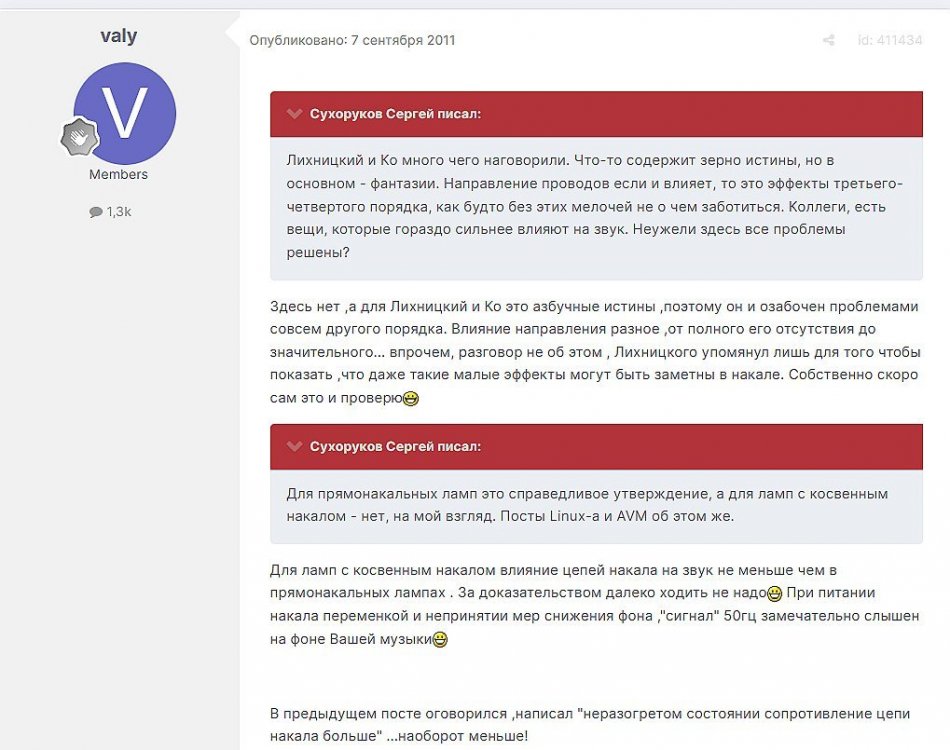

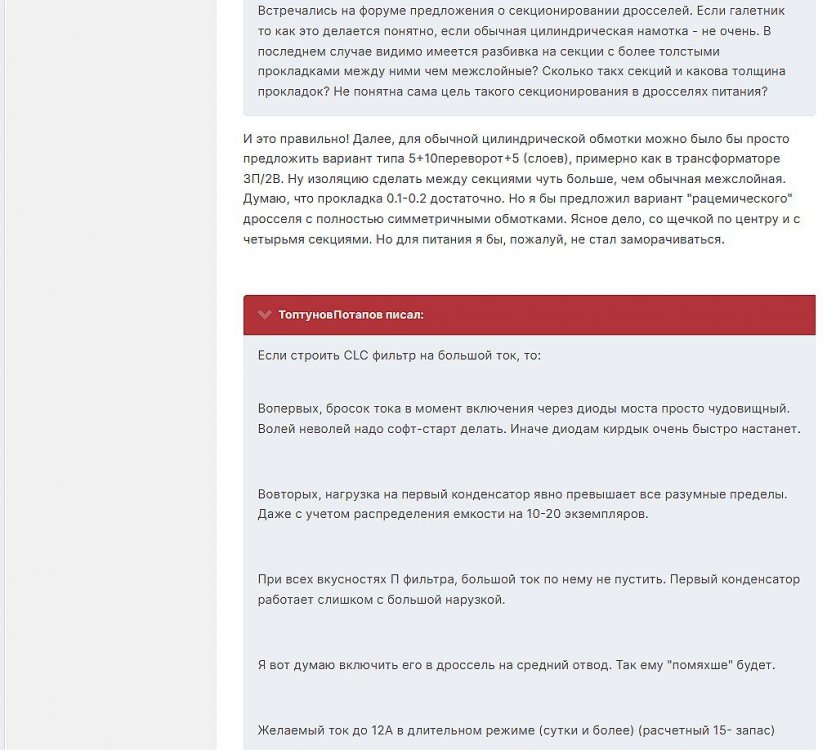

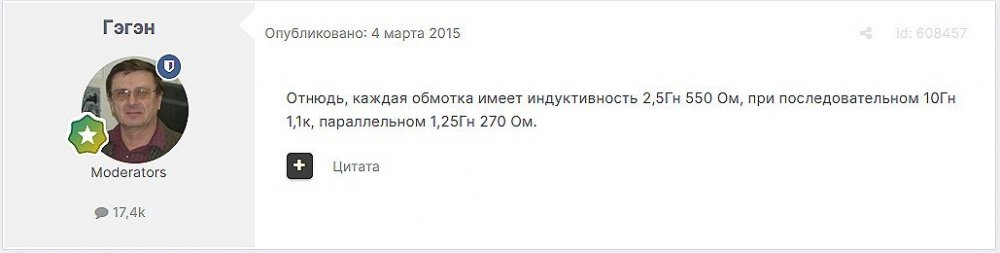

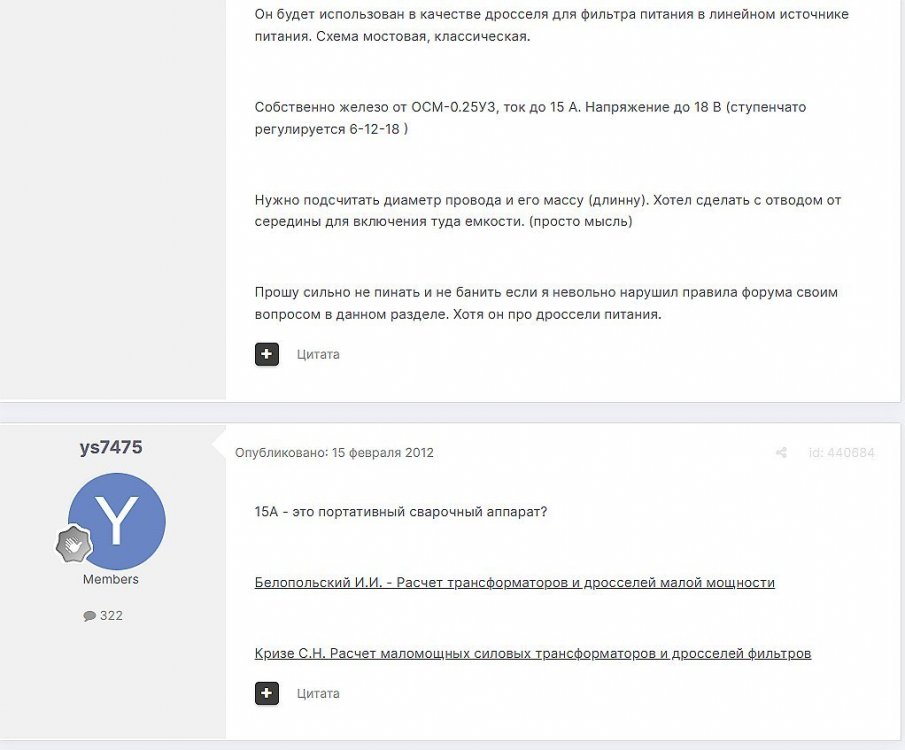

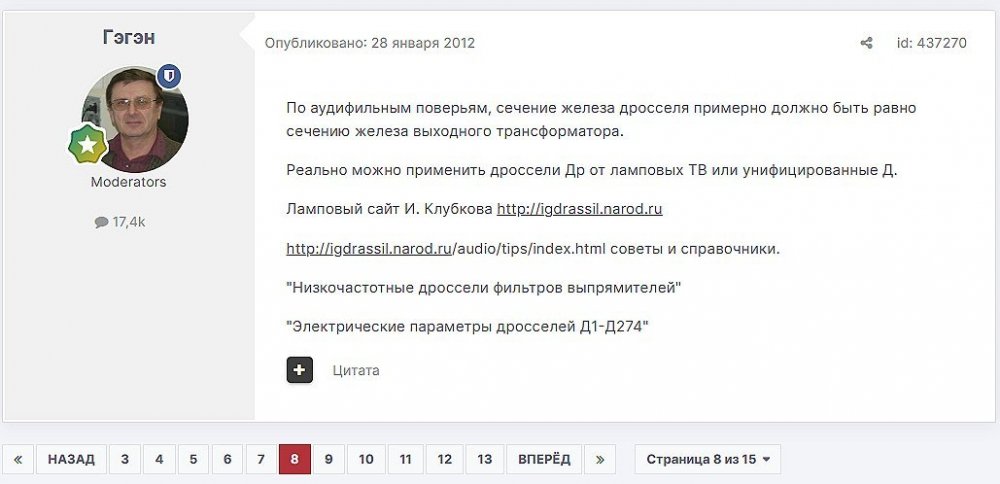

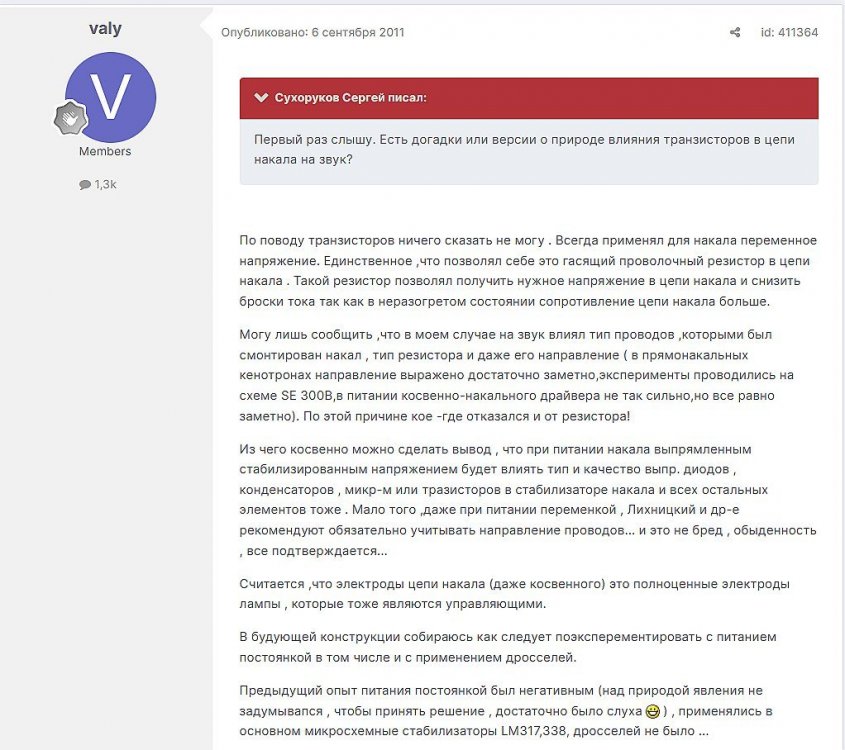

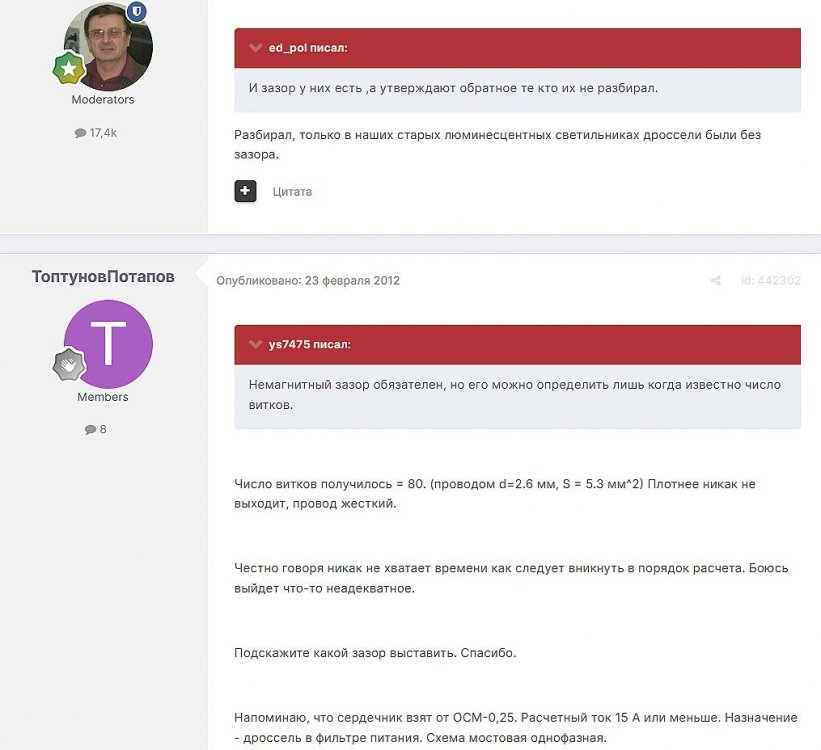

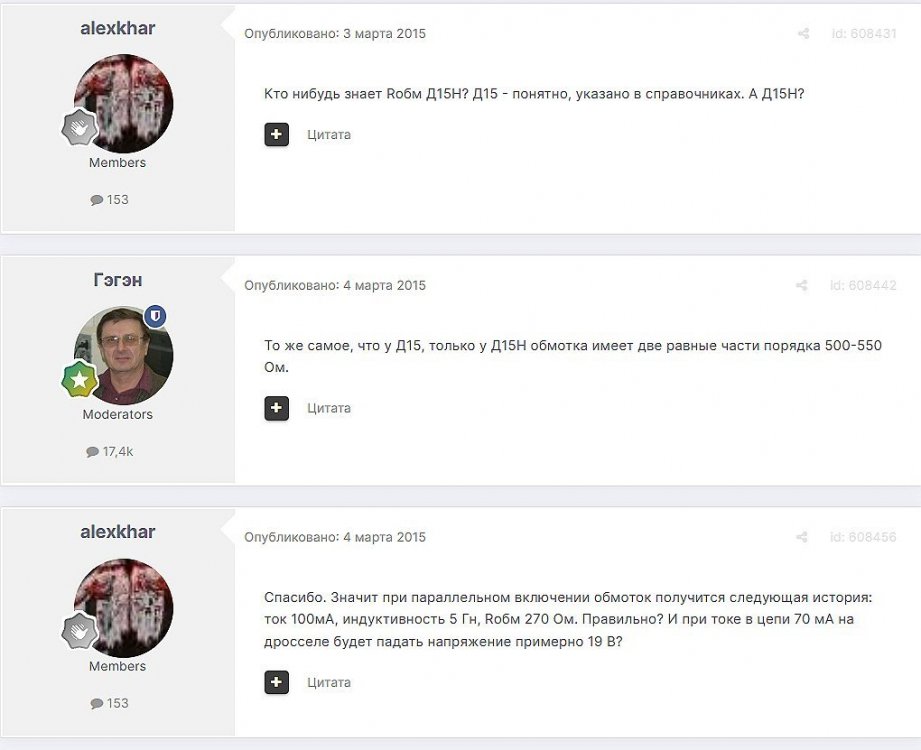

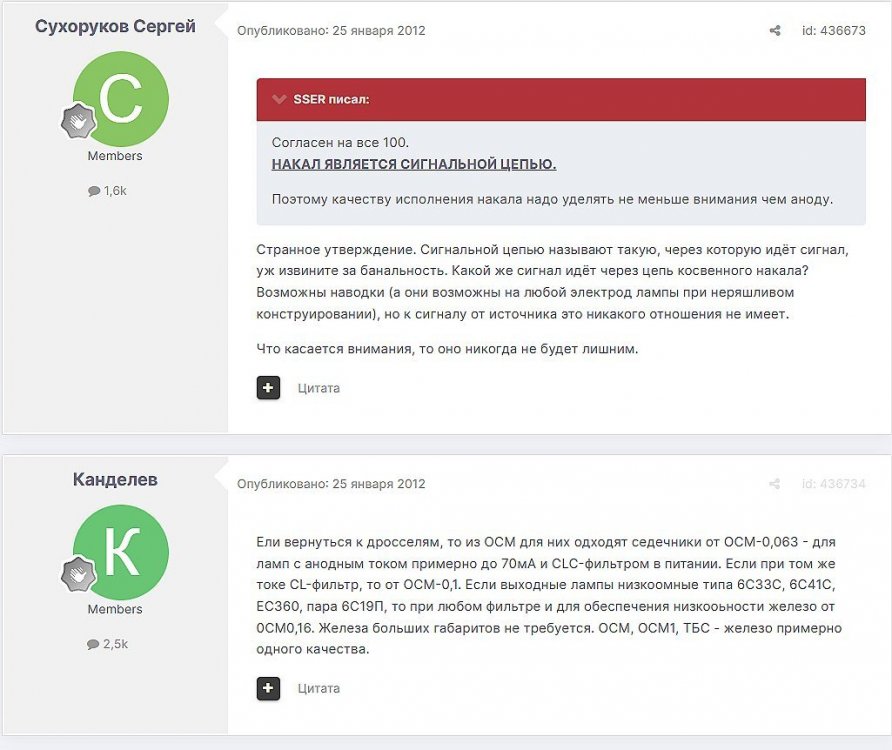

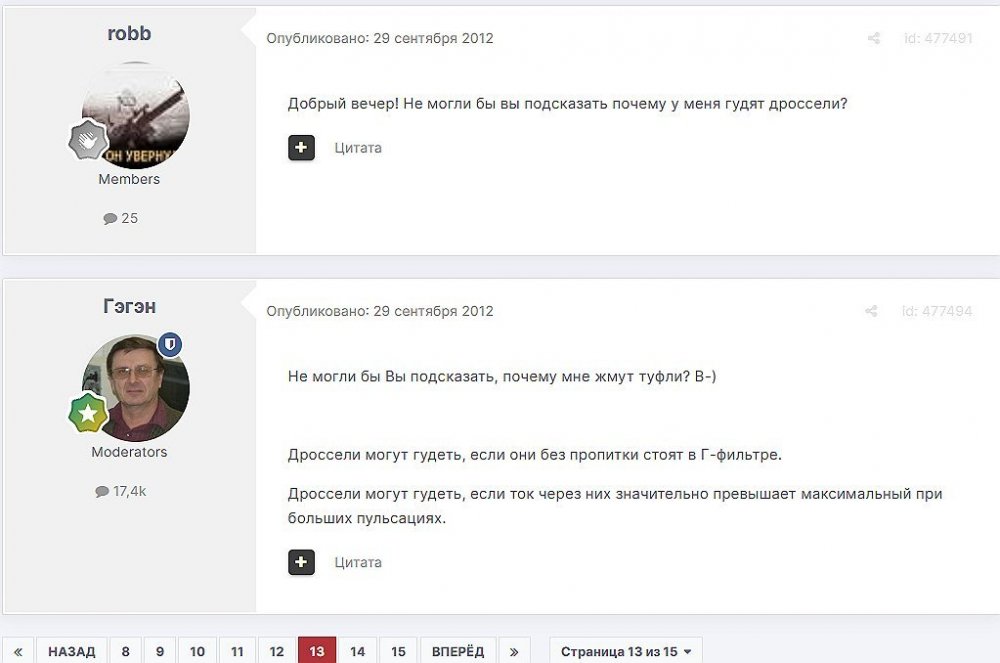

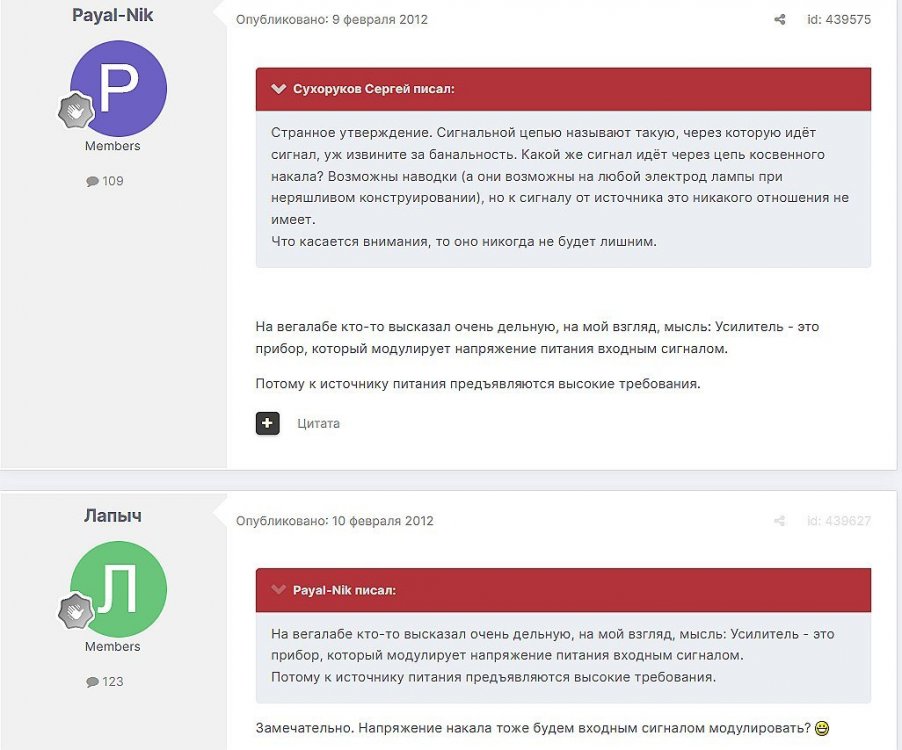

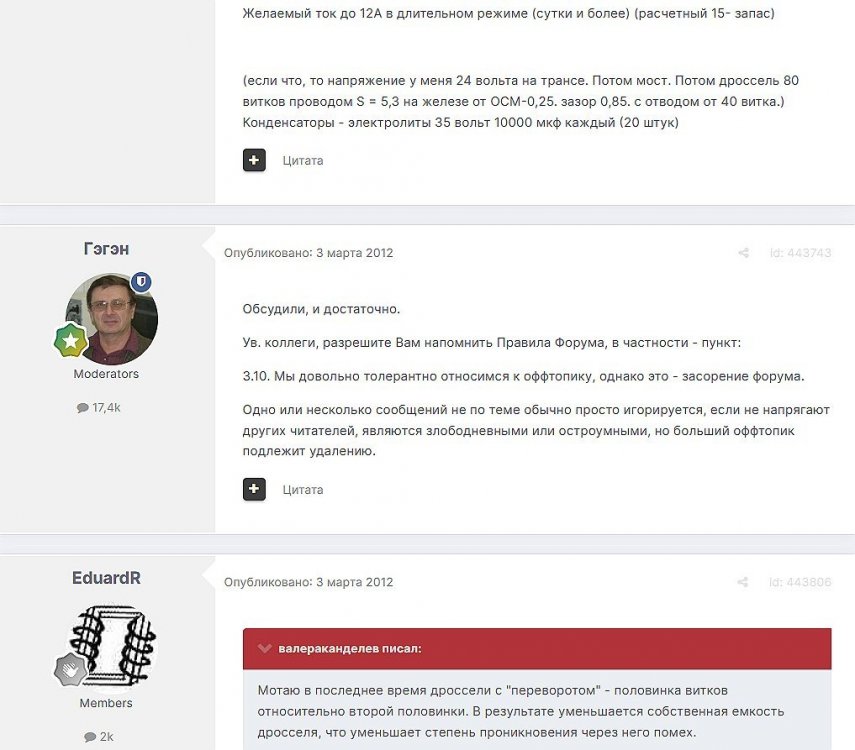

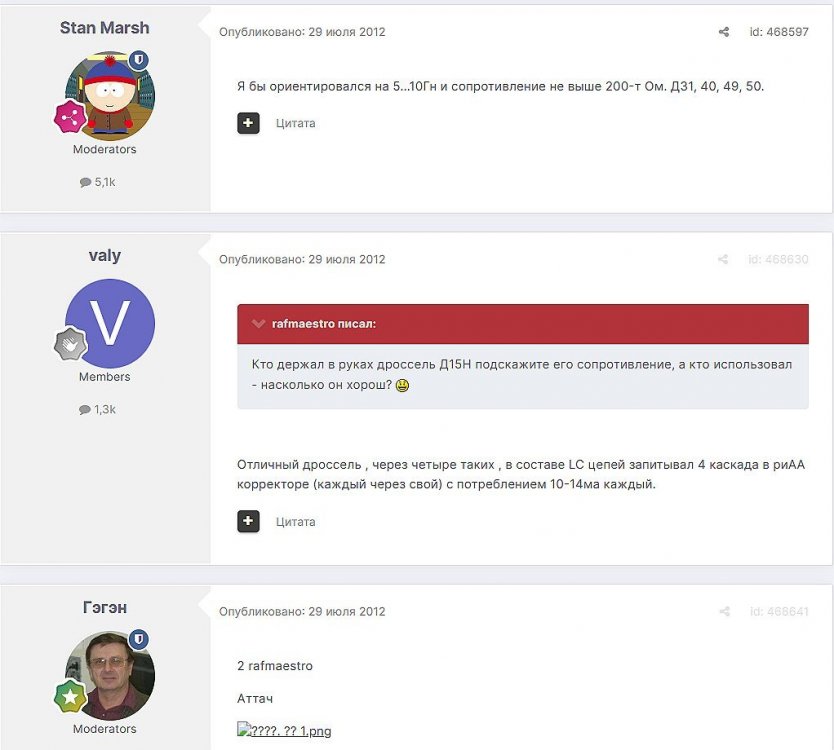

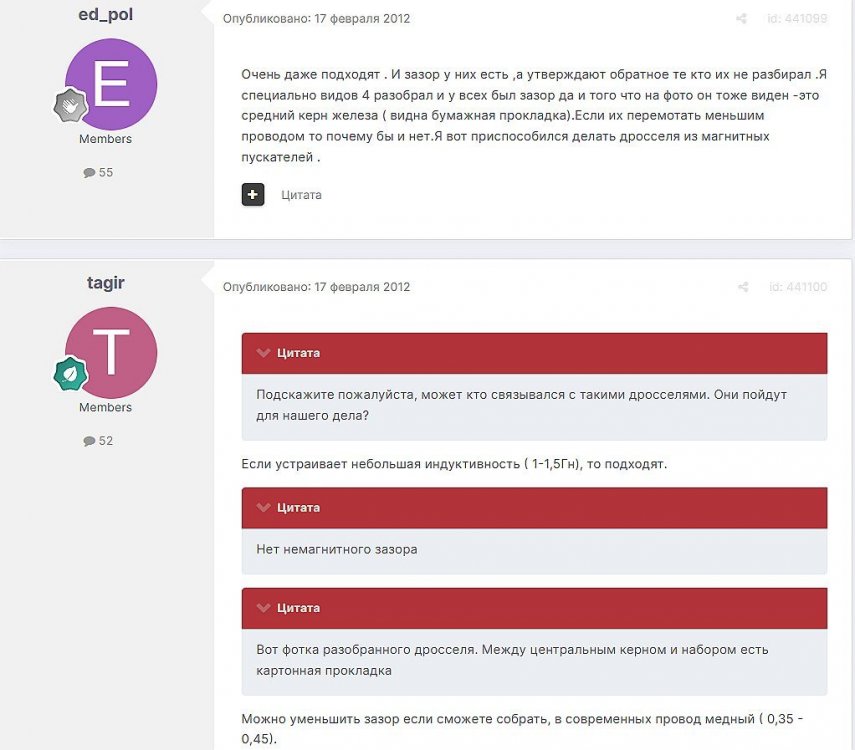

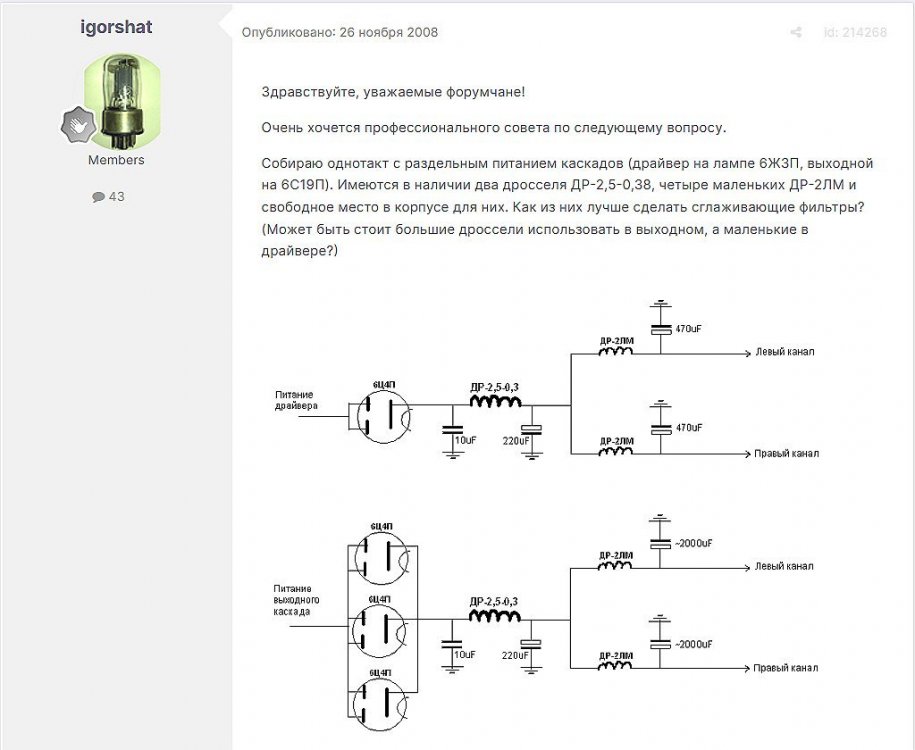

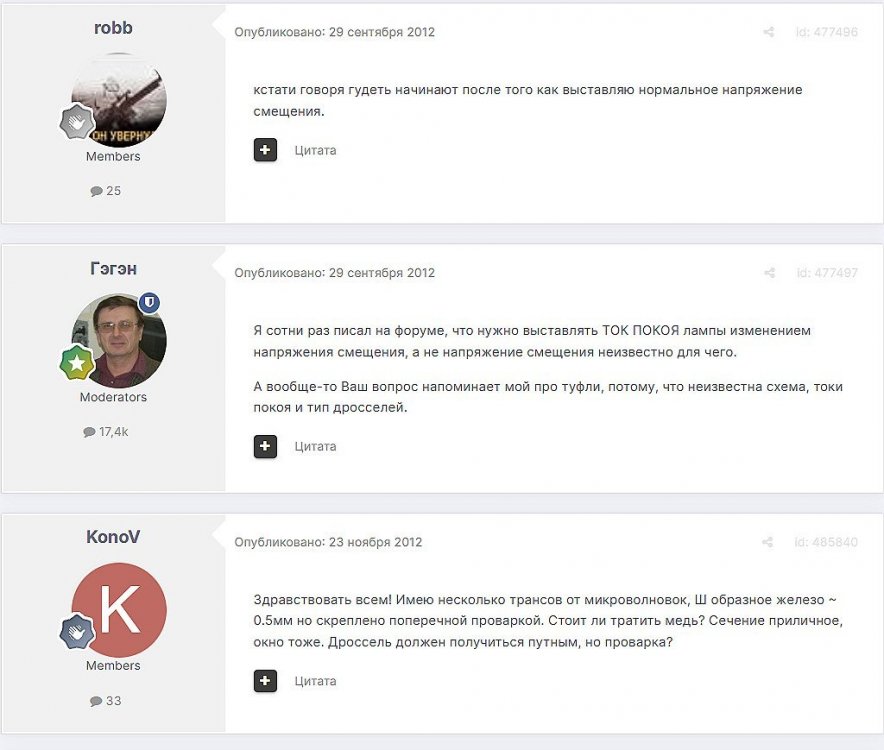

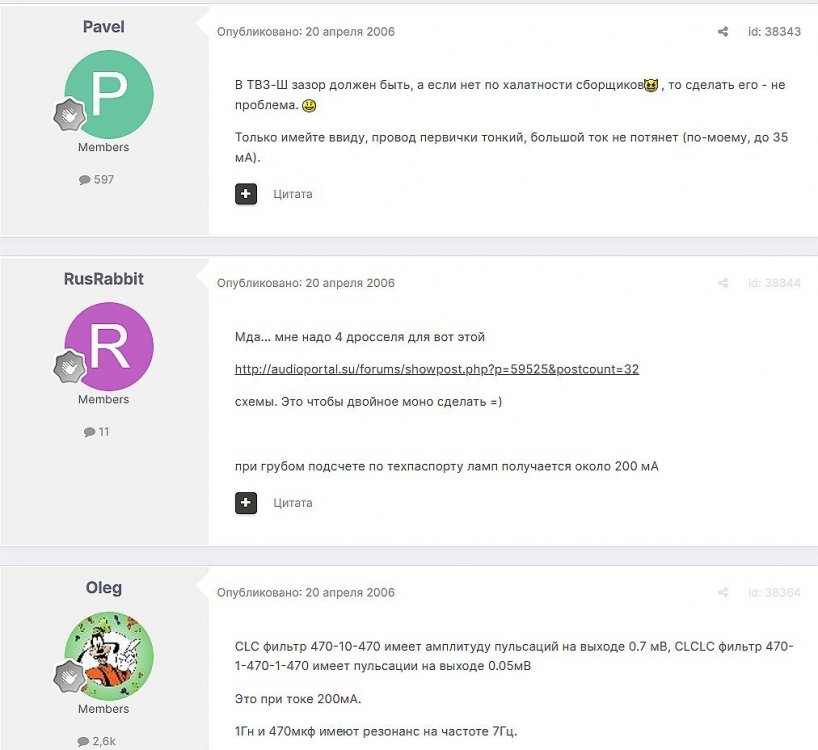

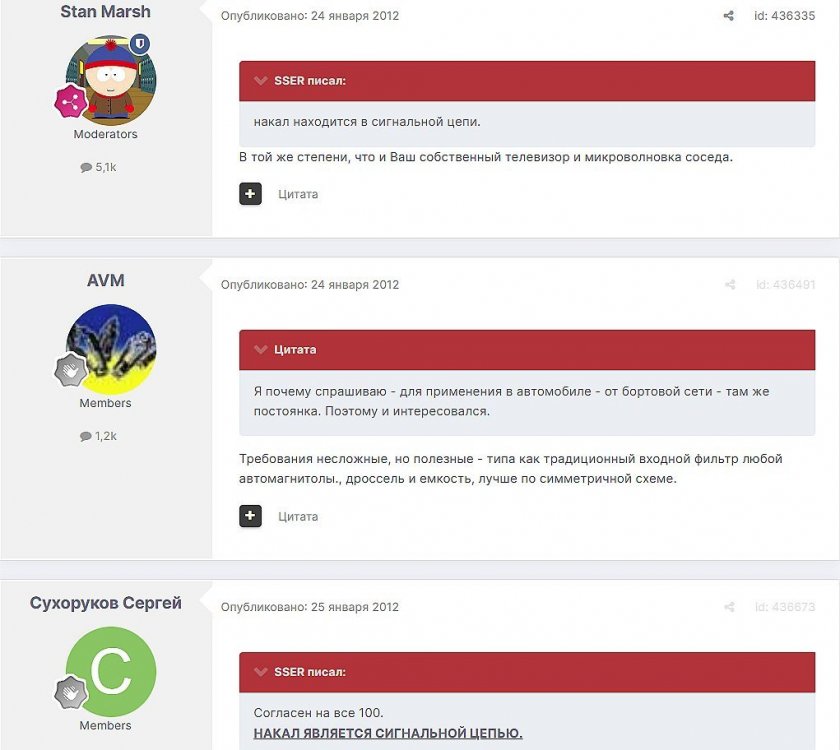

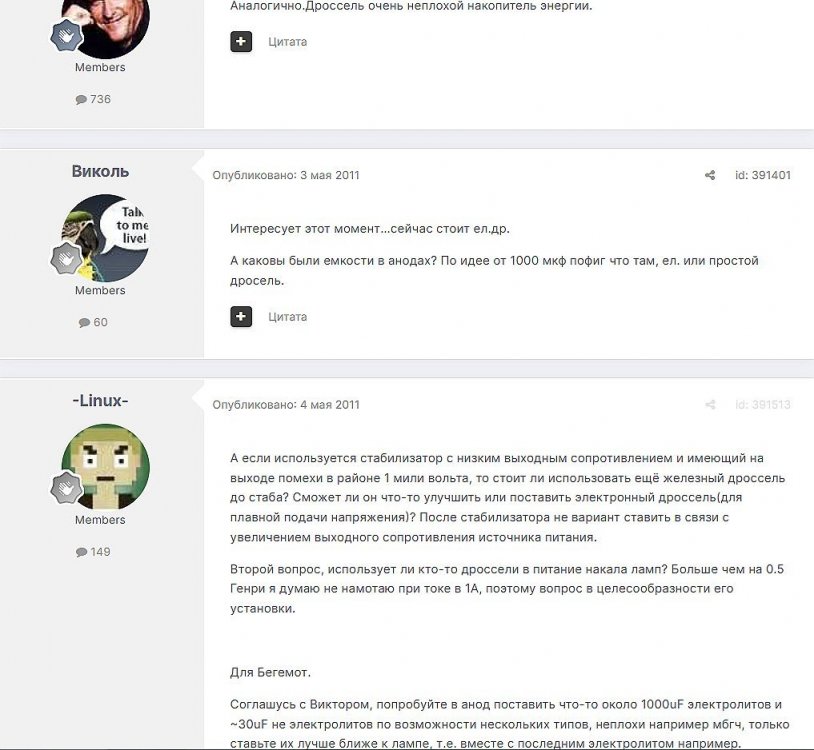

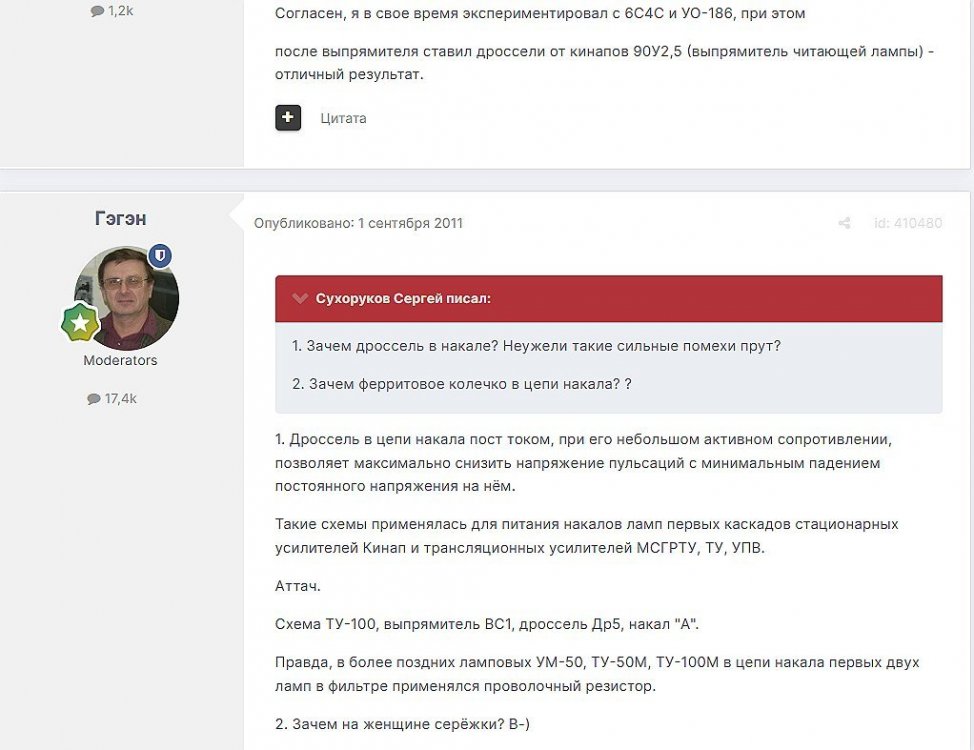

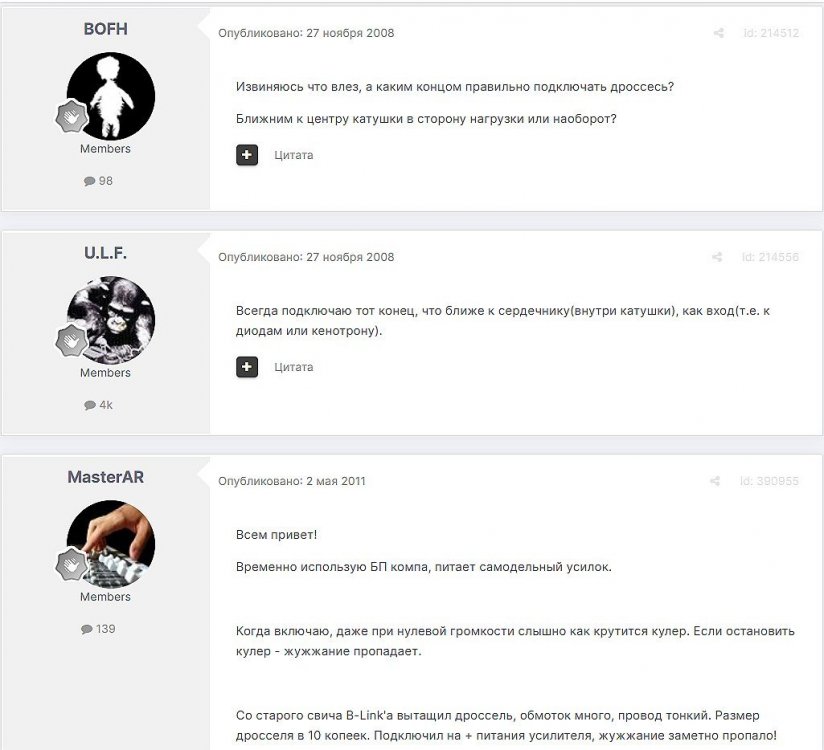

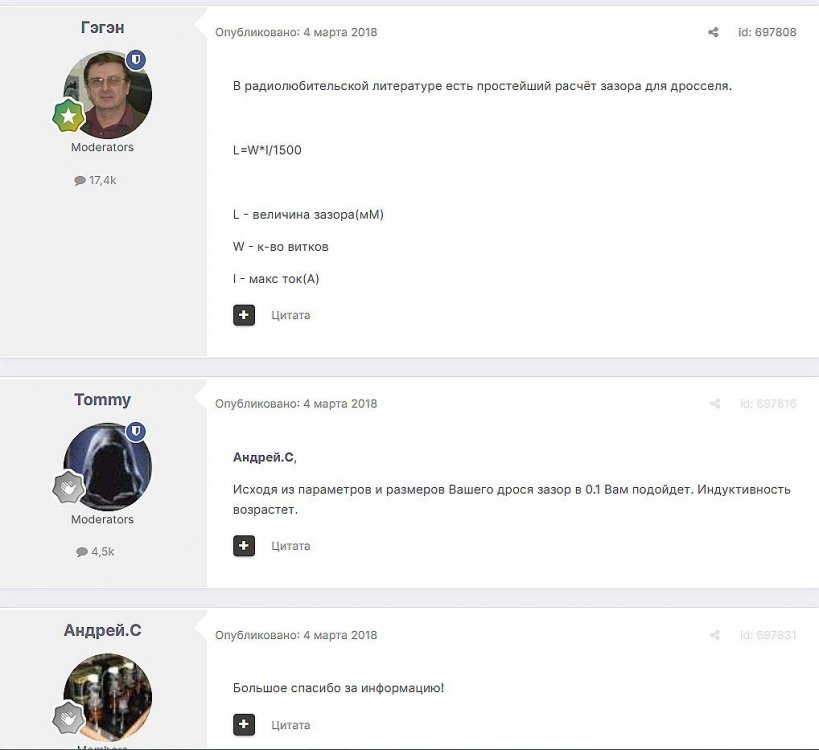

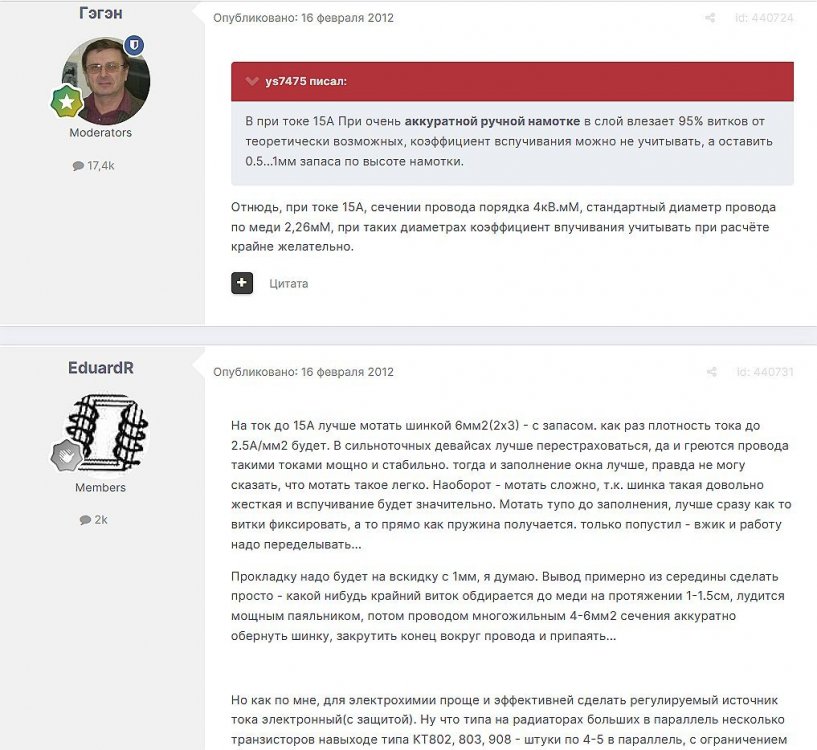

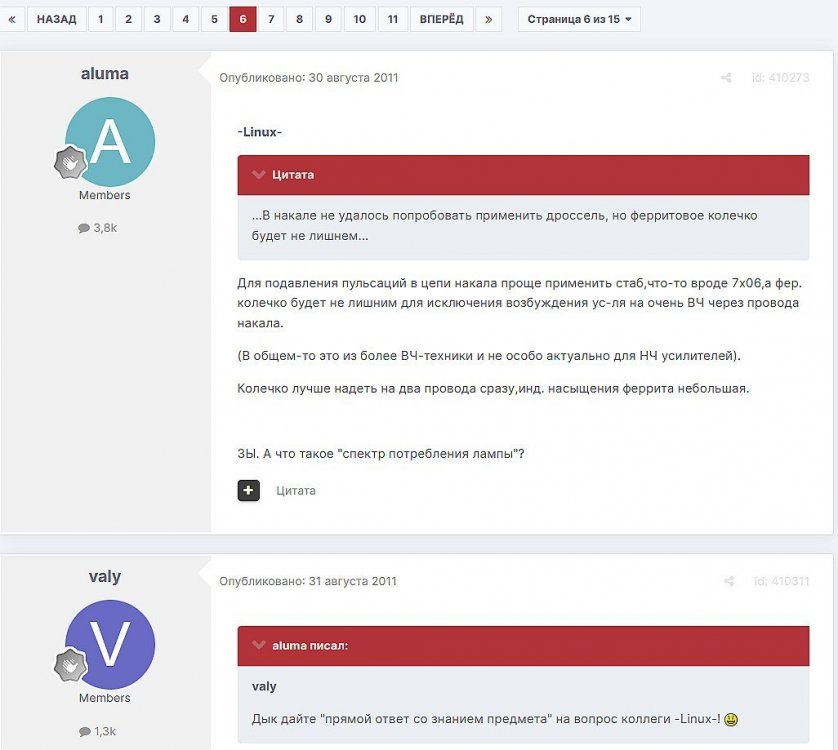

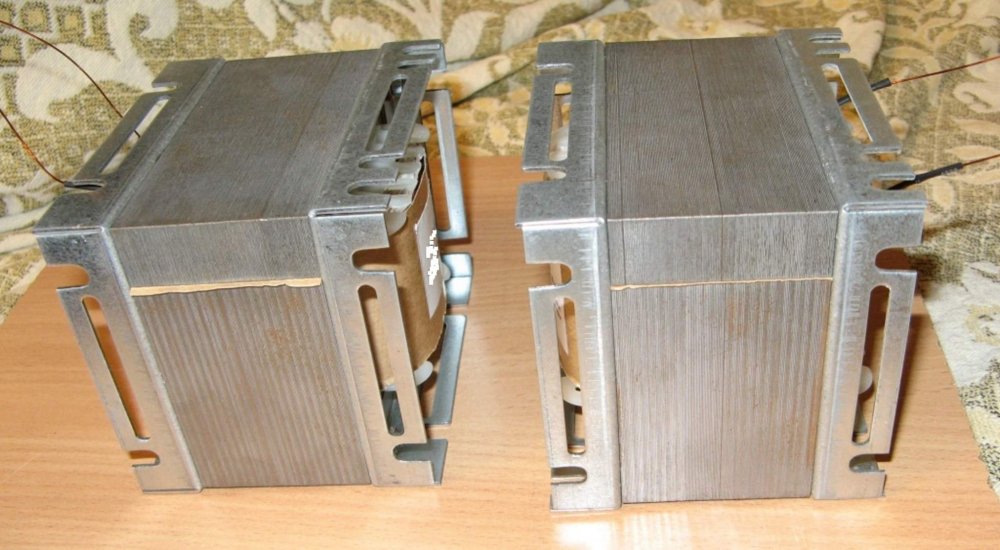

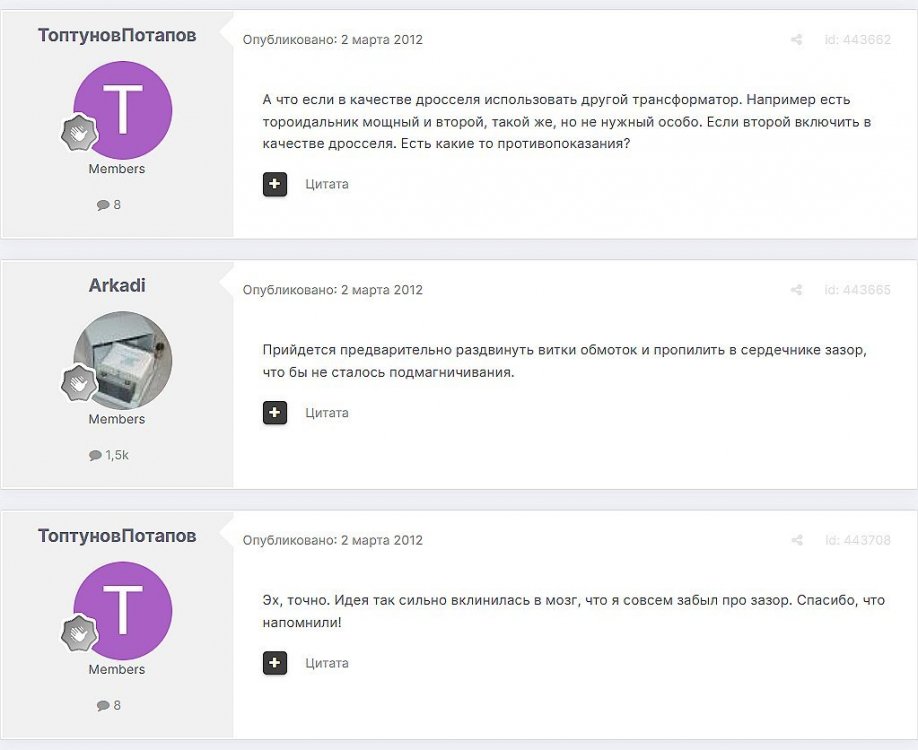

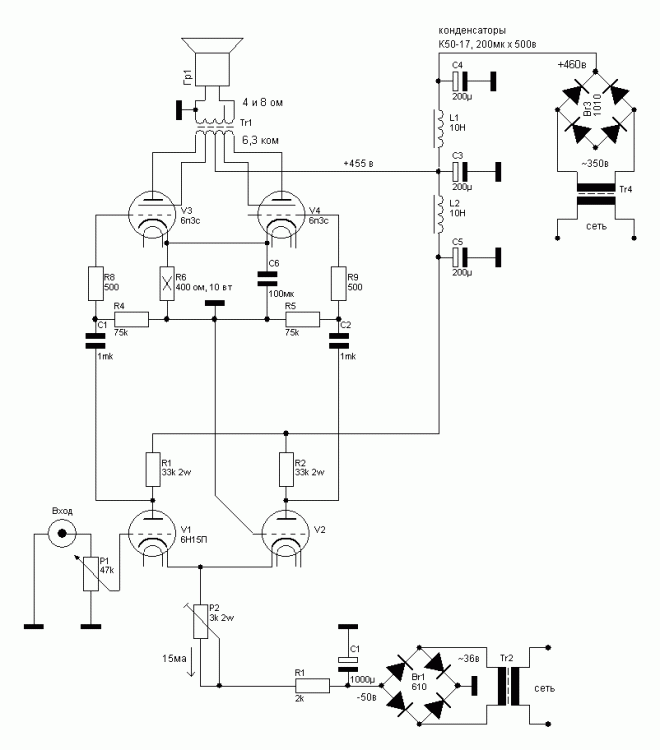

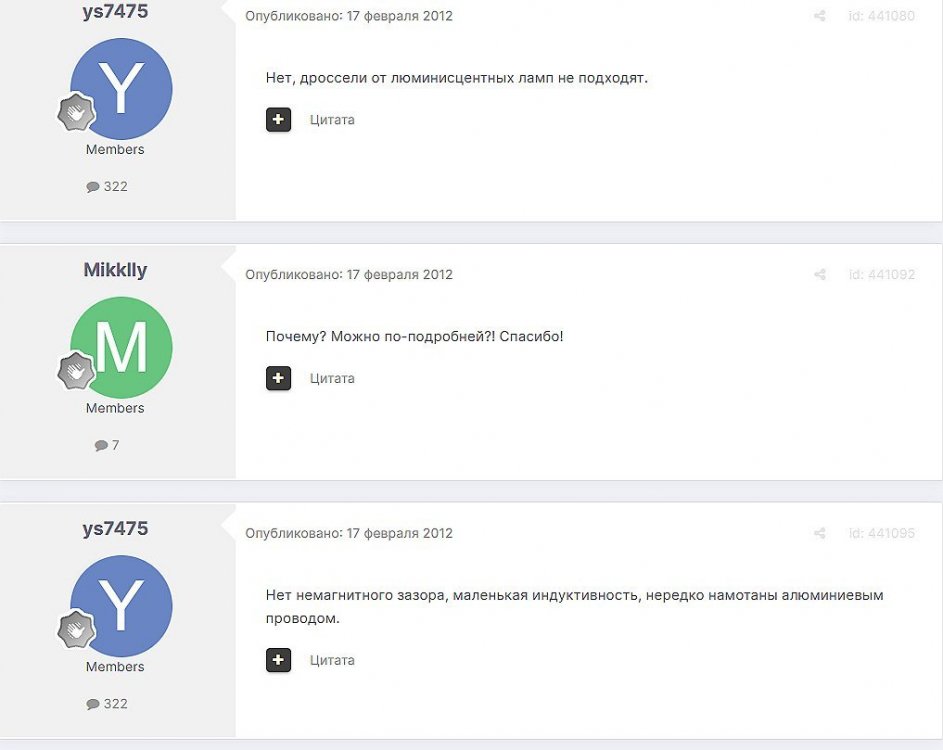

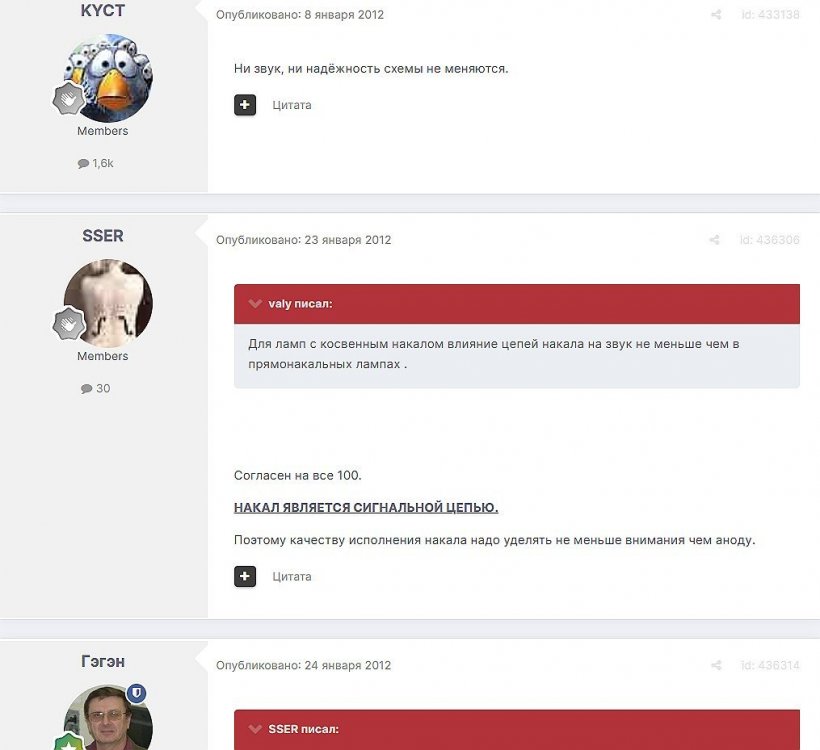

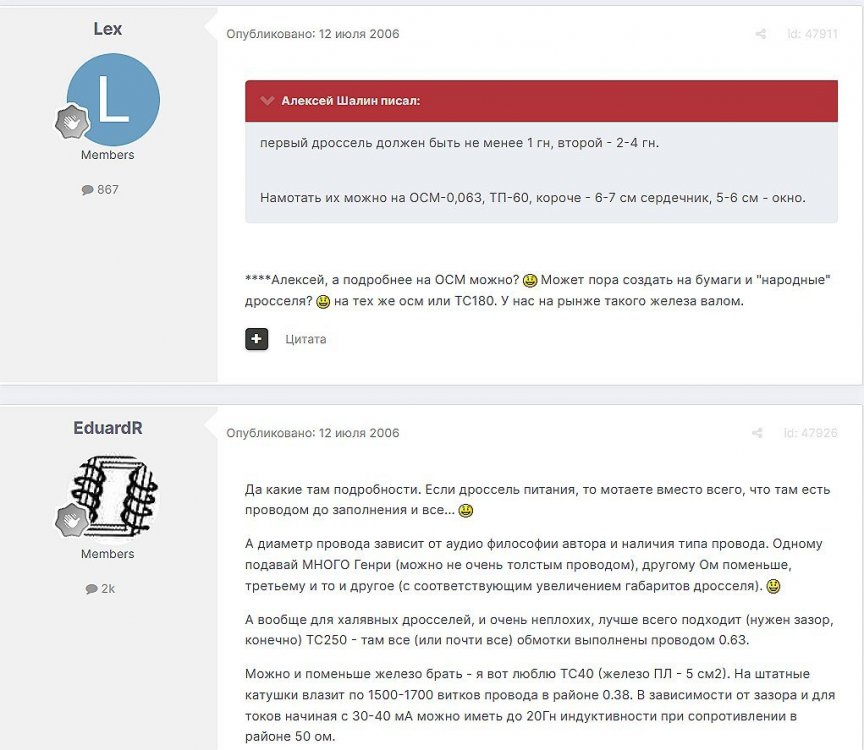

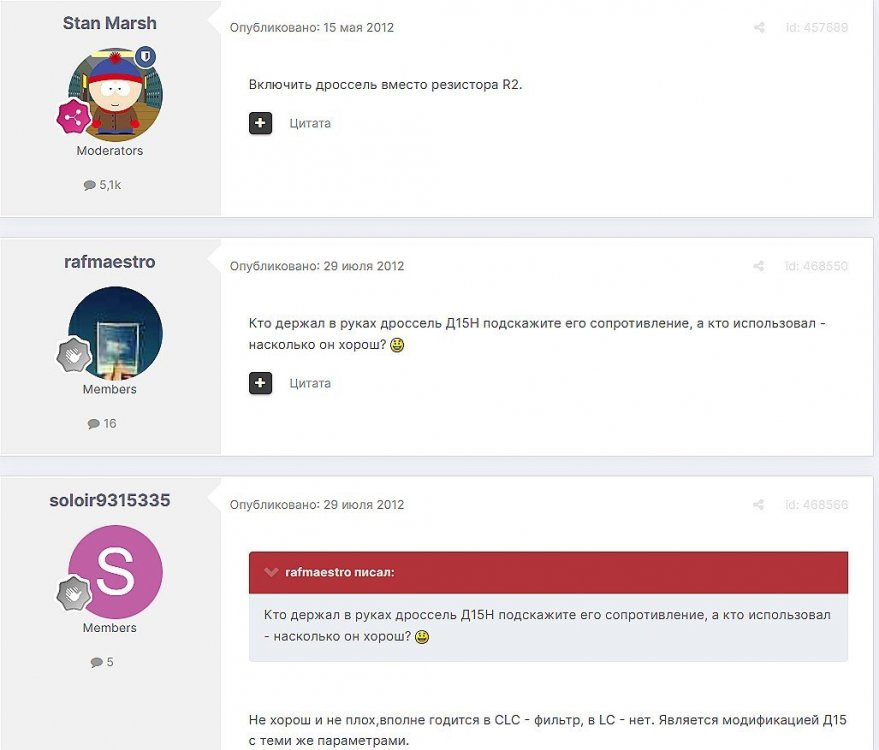

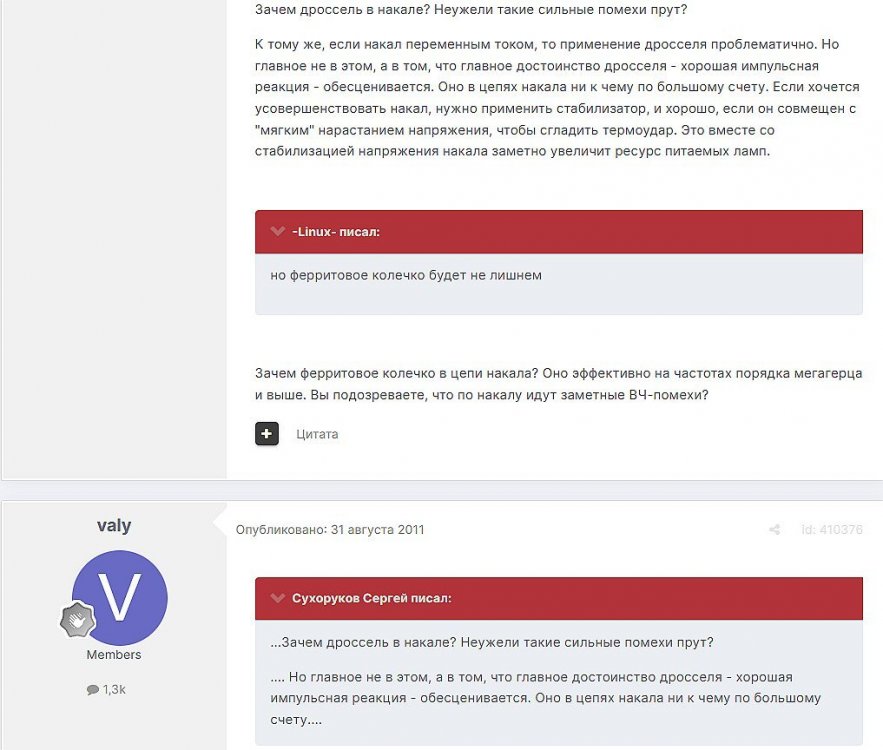

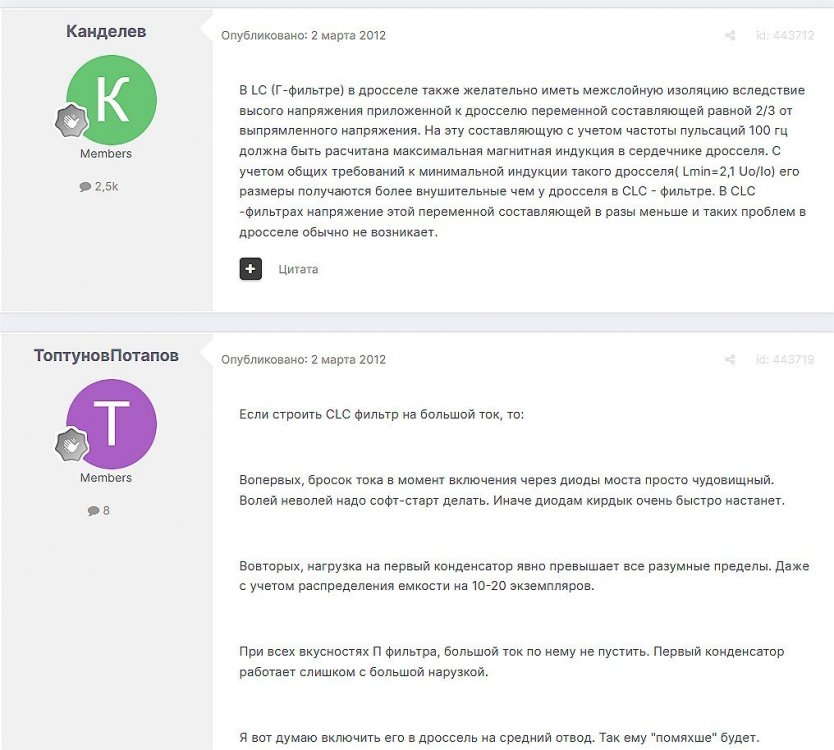

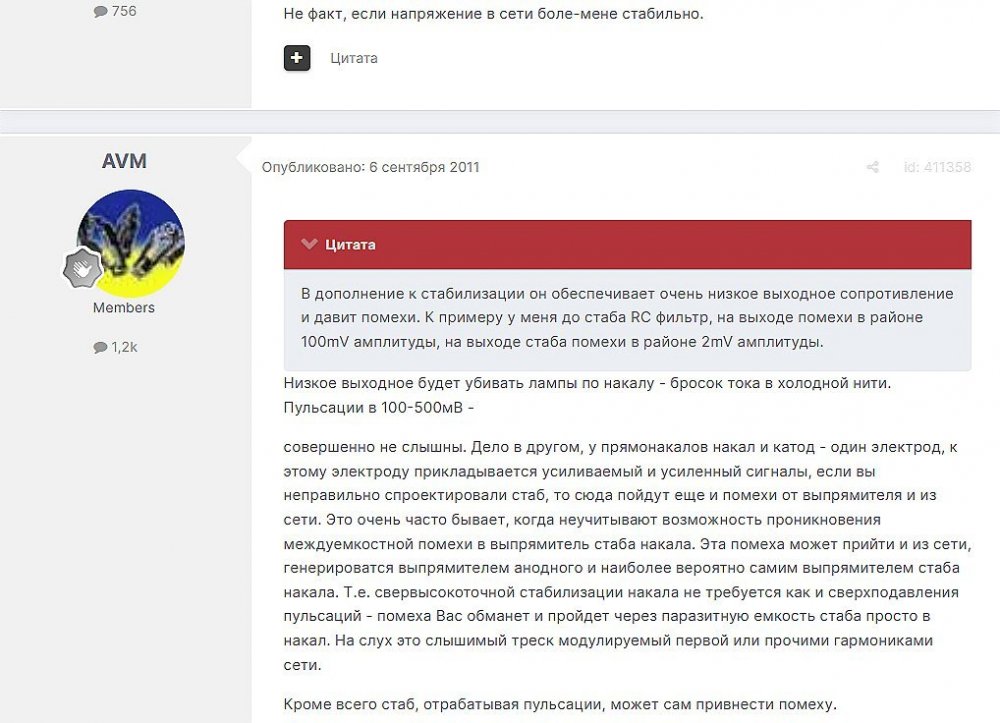

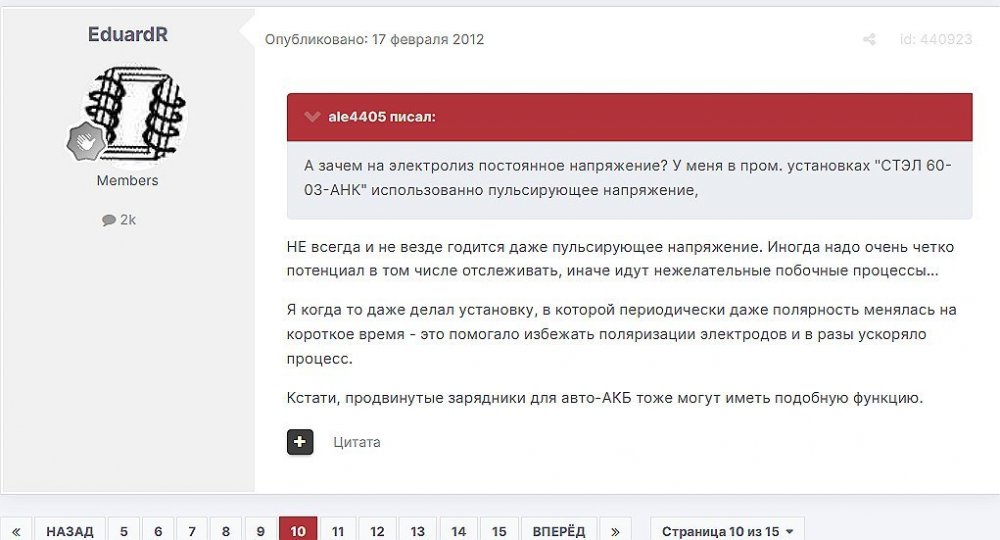

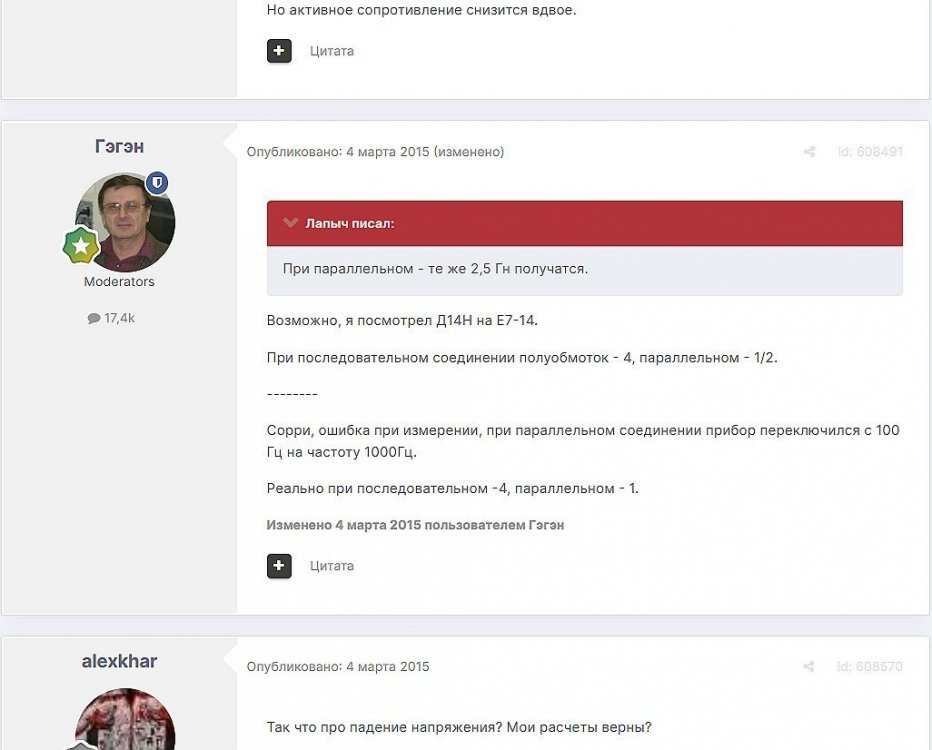

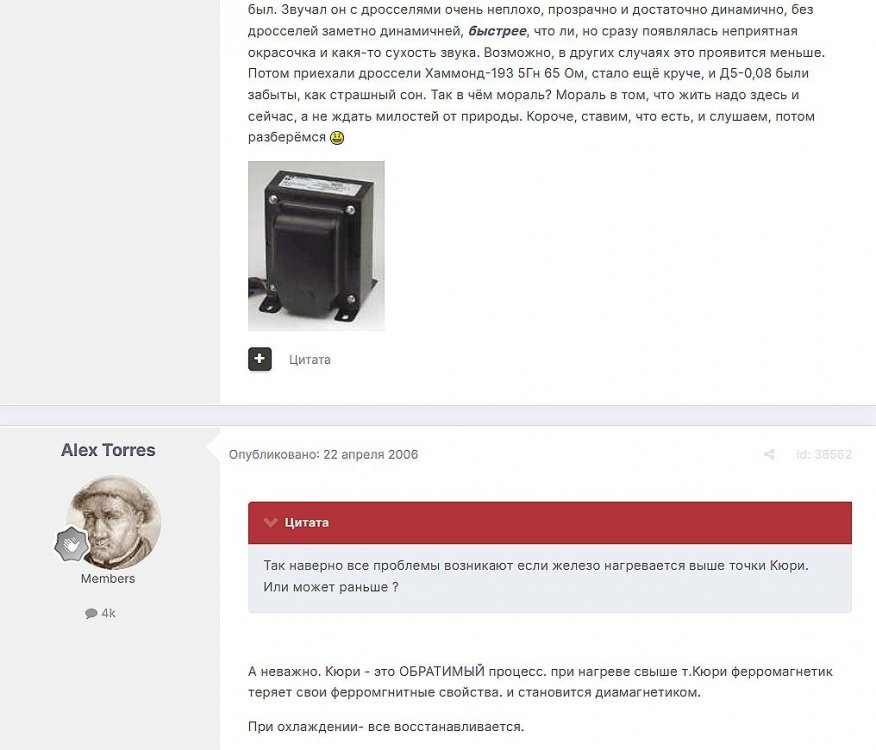

Дроссель в фильтре питания (Архив АП)
-

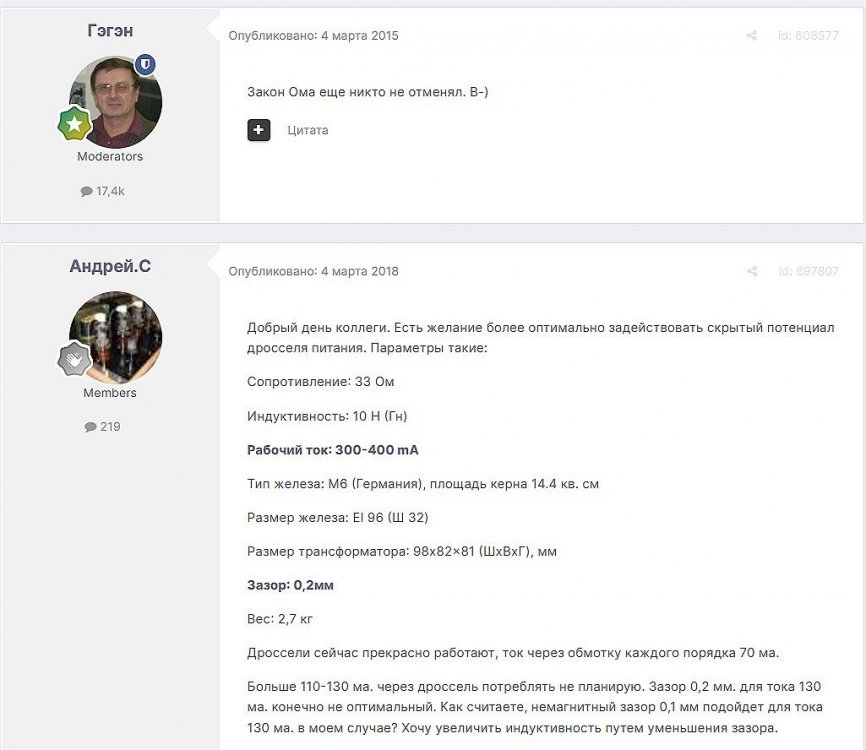

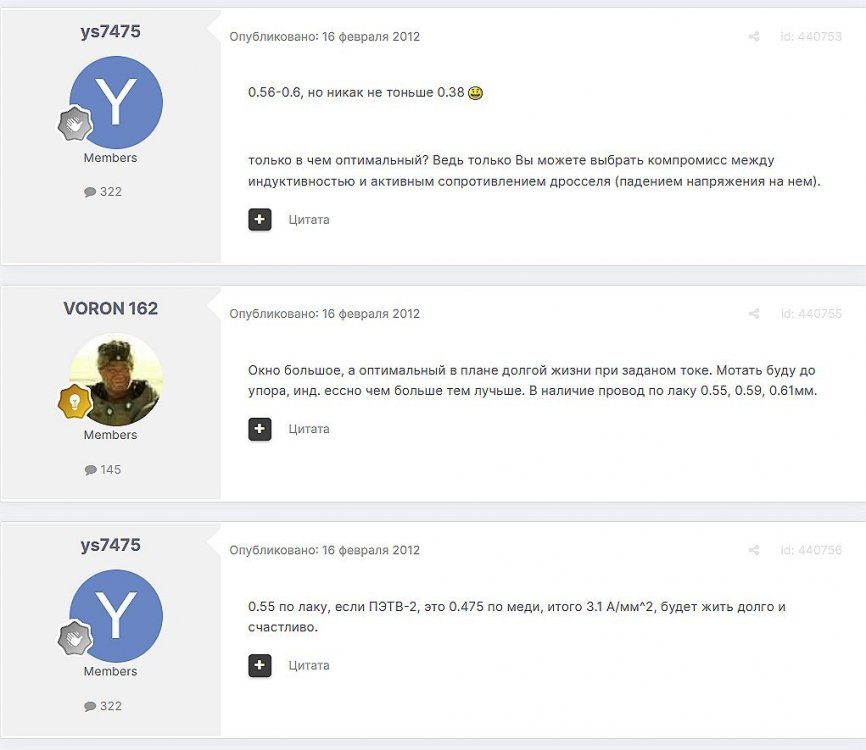

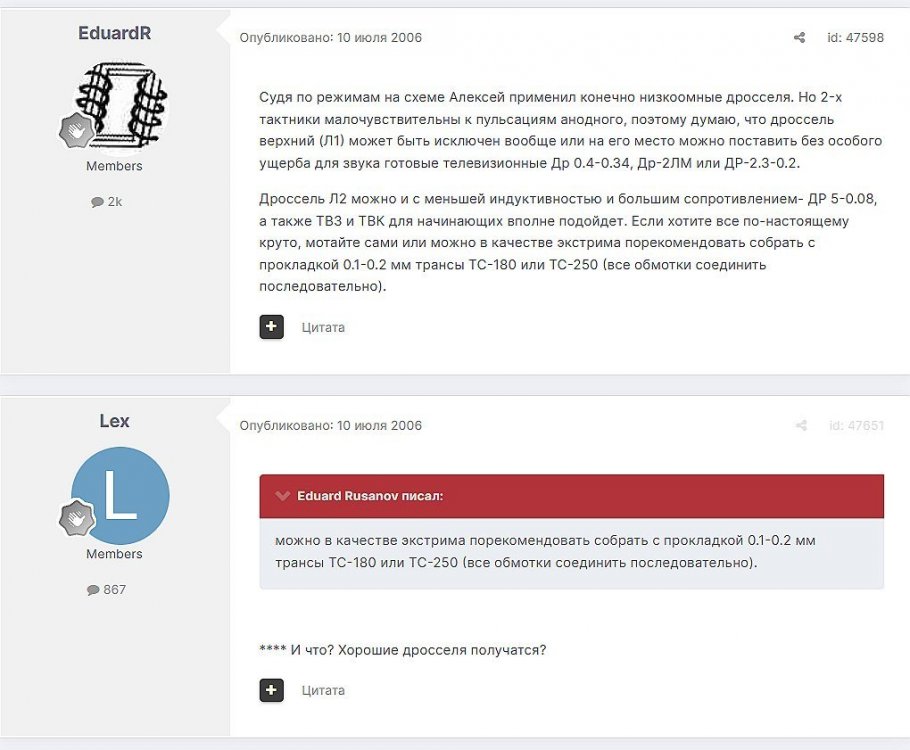

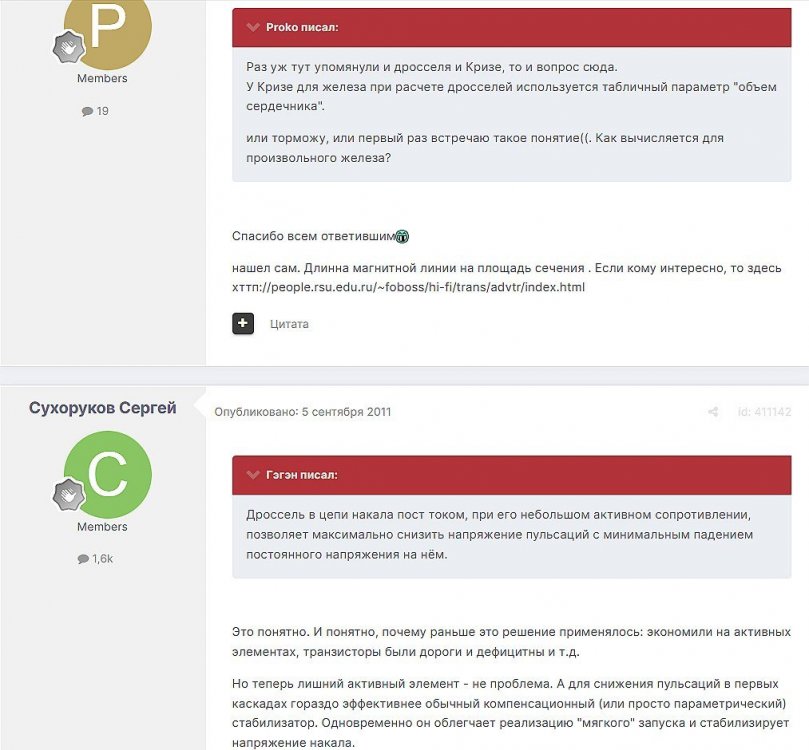

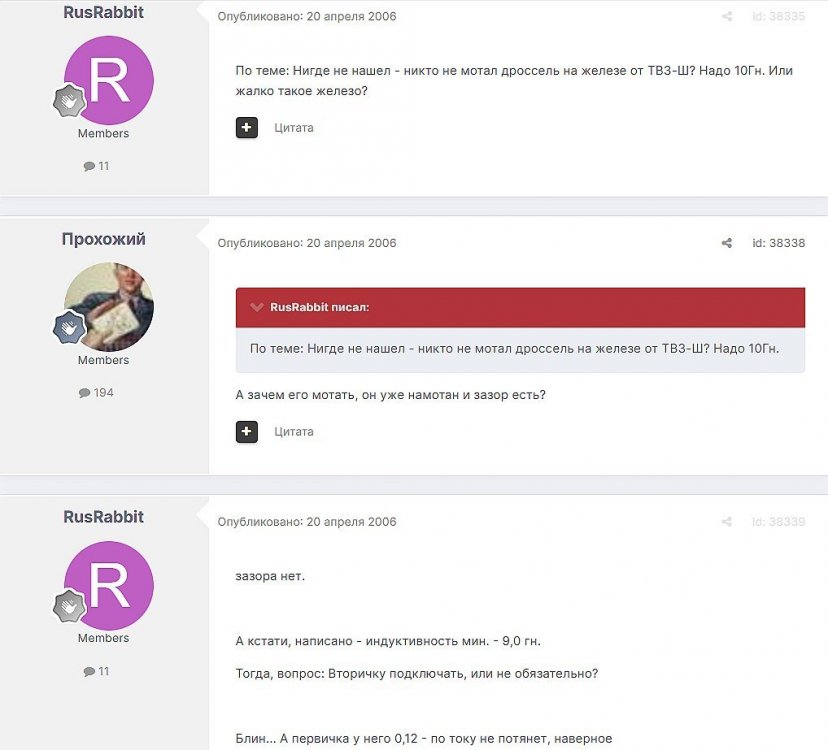

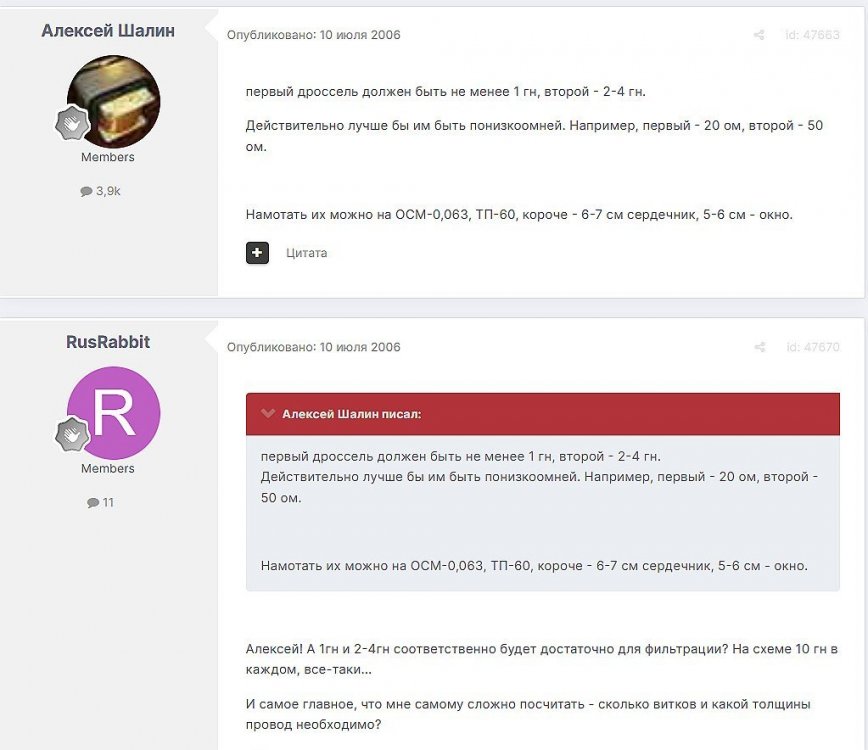

Recently Browsing 0 members
- No registered users viewing this page.
-
Клубы
-
Радиорынок
Public Club
-
Кружкин Дом
Open Club · 31 members
-
ROCK-N-ROLL FOREVER!
Open Club · 9 members
-
MASTER TUBER
Open Club · 5 members
-
.cropped.jpg.ec7a2005015b0b602193d2aed2ca14e7.jpg)
Hi-end по-русски
Open Club · 59 members
-
Излишки тумбочки
Public Club
-
Радиолюбительские технологии
Open Club · 8 members
-
Магазин Иван Иваныча
Public Club
-
Джаз от SJ
Open Club · 24 members
-
Тестовый клуб
Open Club · 19 members
-
БАЛАНС
Read Only Club · 1 member
-
-
Сообщения
-
Александр уже давал обьяснение. -
-
Я думаю многим тут будет откровением как и для чего сделан входной диф со слежением ! -
By Sagittarius · Posted
Полностью до исходного состояния по лакокраске? Респект. Для состоятельных господ даже позиция "СуперШмаль" имеется. -
By Sagittarius · Posted
Это нормально. Я тоже заинтересовался на десятом году разработки усилителей, а как они работают с переворотом фазы? И смоделировал серию вариантов фазовых сдвигов от 0 до 180 градусов сигналов, приходящих на дифкаскад. Это было реально смешно. Когда сигналы приходят в оппозите, сигнал ООС всегда меньше по амплитуде входного сигнала. Ведь условий возбуда два: баланс фаз - выполнен с заходом ФЧХ за 180 грд, баланс амплитуд - не выполнен, амплитуда сигнала ООС меньше. Была бы она больше - усь буднулся бы, а ток - нет: усиление для возбуда срезано коррекцией по Найквисту. Потому фаза выходного сигнала с переворотом фазы ООСного не меняется. Но, поскольку сигнал ООС пришёл в противофазе, выходной сигнал сильно возрастает - что нам безразлично, так как на частотах переворота нет сигналов, кроме помех, некому перегружать, нечему перегружаться. Где-то тут зарыта чертовщина, и мне неохота её раскапывать ещё дальше. :) -
By Sagittarius · Posted
Скажи на милость: ты как управляешь диодом, чтобы он открылся? Как он знает, когда открываться в выпрямительном мосте? Напряжением, да? Разностью напряжений на обмотке и конденсаторе БП. Ну, так и положено на практике: чтобы выгнать электроны из зоны с дырочной проводимостью, а дырки - из электронной вотчины, надо на переход подать отпирающее напряжение. Выходит, ты управляешь переходом с помощью напряжения, да? А эмиттерным переходом ты управляешь с помощью задачи входного тока, не зная беты транзистора и будучи готовым к любому току покоя. Умгу. А схемку управления транзистора током базы, только не выморочный эксклюзив, а повседневную, работоспособную, покажешь? Спойлер: не покажет. Нет таких схем. Всегда транзистору задают напряжение на безе и резистор в эмиттер ставят, чтобы напряжением на нём стабилизировать ток. То есть, с обеих сторон эмиттерного перехода видим управление напряжением. Ток базы, как управляющий, вообще никто в расчёт не принимает: есть - ну, есть, приходится мириться с паразитным явлением. Представим себе транзисторы с током эмиттера 1 мА, и бетой 10 и 10.000.000 раз. Один потребляет в базу 100 мкА, и достаточно учесть его протекание по цепям смещения, причём - с допуском на наихудший разброс беты. А вот со вторым прикольно: практически, это полевик без базового тока. И как ты им будешь управлять, если нет средств задать в базу 100 пикоампер тока? -
Для более состоятельных господ одновременно выпускался другой точно такой же, топовый, в 1,5 раза шире, и во столько же тяжелее и дороже, с двумя динамиками и РР выходом на АД1. Такой довелось восстанавливать более 10 лет назад. -
By Sagittarius · Posted
На минуточку. Возможность перегрузки входного каскада ВЧ-помехами учтена практически во всех сверхлинейных уилителях. Например, испытания меандром МАСТЕРА показывают: ни один каскад в отсечку не входит. Усилитель не отрабатывает меандр с отсечкой входных каскадов, как это происходит практически со всеми ОУ. А если у каскадов сохранился ток, управляемость ООС усилитель не утратил даже на фронтах меандра, где масса ВЧ-помех. -
Схема унч, в некоторых экземплярах была не АЛ4, а прямонакальная АЛ1, отсюда резистор центровки накала: Фото ниже - для тех, кто знает толк именно в приемной технике, переключатель режимов работы приемной части, аппарат "3 в 1", считая качественную НЧ часть:
-
На восстановление некоторое время тому назад прибыл предтопового класса (400 RM ритейл) аппарат, которому в этом году исполнится ровно 90 лет. Лет 60 тому с ним поработал явно очень опытный специалист, и, вероятно, потом он ещё работал долго и счастливо, но, к сожалению, незадолго до попадения ко мне он попал к страждущим аудиофилам в руки, результат - частичная разобранность, порванность бывшего до того в идеальном состоянии динамика, потеря доски динамика - из выдержанной музыкальной ели и потом ещё 90 лет выдержанной... К счастью, все остальное было не потеряно. Название фирмы отражено в дизайне и, предполагаю, очевидно из фотографии крупным планом :) Приемник достаточно большой и массивный, для масштаба - динамик 25 см диаметром.
-
-
By Sagittarius · Posted
Вроде, да. По этой схеме собрана масса интересных ОУ. Топовый, дорогущий. Дешёвый, но превосходный. Недооценённый: -
В этот блок, на выход накала вешал полимерные электролиты 1000х10В 2 шт, между ними дроссель на 10мкГн и 5,2А от БП материнки, помеха значительно уменьшалась. Это до. Это после фильтра. Нагрузка 4 шт 6П14П. Ставил параметрический стабилизатор на 300В анодного, в блоке допаивал стабилитрон в канал 300В, чтобы на выходе было 320В для нормальной работы стабилизатора. Лучше разделить выходные земли, таки имеем 2 БП на одной плате. зы. через ВПН захожу на сайт нормально. -
Я с телефона сижу, не могу сейчас посмотреть. А платы в Layout или нет? Я только им пользуюсь. Спасибо за схему -
Да, схема читабельна по компанентам. Но не видно что написано внизу. Видно что схема сжата. Наверное есть оригинал
-
-
