Сергей Б
Сергей Б

При увеличении анодного напряжения, нужно увеличить количество витков первичной обмотки, иногда в 2 раза. Тогда разница будет оглушительная. ГМ 70 при 1450 вольтах, на 16 Ком играет убийственно.

Михаил SM
Михаил SM

Без подоплёки , но убийственно в чём ?  Относительность выражений , но для понимания иногда важно перейти на язык технический .      К  примеру , у ГМ70 при питании её +950в и переводе с электролитов

Кружка
Кружка

Сдаётся поставить супротив не получится физически. По причине не транспортабельности подобных устройств из места проживания Или нужно изначально задумывать не в виде моноблоков, а нескольких "ку

Posted Images

RedStar Proficient

RedStar

Posted
Posted

Примерно так:


2 cтабилитрона послед. во вторую сетку серии 1N47.. по 63 вольта, емкость 10 мкф, резистор 30к. В катоде 620 Ом и емкость до 1000 мк.
А далее на макете подстраивать. 50 вольт на выходе гарантированно.
Кто бы парочку предложил этих ламп, для проверки?

ДимДимыч Mentor

ДимДимыч

Posted
Posted
1 минуту назад, RedStar сказал:

Примерно так:


2 cтабилитрона послед. во вторую сетку серии 1N47.. по 63 вольта, емкость 10 мкф, резистор 30к. В катоде 620 Ом и емкость до 1000 мк.
А далее на макете подстраивать. 50 вольт на выходе гарантированно.
Кто бы парочку предложил этих ламп, для проверки?

  Сейчас посмотрю на мешке.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
7 минут назад, RedStar сказал:


Кто бы парочку предложил этих ламп, для проверки?

 Анатолий, скинь мне в личку свой адрес.

 Куплю на твой адрес.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
19 минут назад, Сергей Витальевич сказал:

А какой нормальный звук??? Димыч ты уже тоже профессионалом стал как Юра?:smile-03:

Я давно профессионал с помощью таких как Юрий Адамеску, Александр Бокарёв и т.д.

:smile-34:

 Только мне до них...ох! как далеко.:smile-03:

RedStar Proficient

RedStar

Posted
Posted

EF80 по схеме выше. Третья сетка с катодом. Вторая +150 вольт. Анодный 15к.
В самый раз под гу50 с КО 0,12.


RedStar Proficient

RedStar

Posted
Posted

Немного повторю. При питании гушки в 500 вольт. Анодная амплитуда напряжения 410-420 вольт. Нагрузка 6,5к.
При бетта=0,12 - напряжение раскачки составит (410*0,12)+15=64,2 вольт, что с последним сочетается.
Надо проверить еще варианты драйверной лампы.
Хотя EF80 очень похожа на 6ж51п по звучанию, но мне больше нравятся 6ж2п и 6ж10п. Далее - 6ж11п, 6ж49п.
Жаль нет в предложениях 6ж51п с блестящими ножками. Она хоть и имеет небольшой дефект "звона", но устранимый демпферным кольцом.
Хорошая лампа 6ж32п. Но выбирать и ставить из проверенных б/у с большими разбросами как то нет желания.
Дизайн корпуса будет такой же, как у моего "Монте Кристо".




RedStar Proficient

RedStar

Posted
Posted
8 минут назад, юрий робертович сказал:

Можно взять за основу EF860, и питание задрать

Ну нет у меня EF860. А питание зачем задирать то? 350 вольт разве мало?
Можно, конечно и 500 вольт, а что это даст в обычном резистивном? Ничего...

RedStar Proficient

RedStar

Posted
Posted
5 минут назад, юрий робертович сказал:

только 210в не надо

Отчего же нельзя? К примеру берем середину от 210 вольт, +- 80 вольт амплитуды можно обеспечить легко.
Вот только по искажениям придется повозиться.

RedStar Proficient

RedStar

Posted
Posted
7 минут назад, юрий робертович сказал:

ГУ-50 надо мин +/-60в амплитуды

В триоде,- да. но не выгодно. А в пентоде достаточно -15 вольт при второй сетке +200 вольт.

RedStar Proficient

RedStar

Posted
Posted

6 Вт в триоде? С нее и 13 Вт легко снять. Ну кому как.
Что же касается звучания, то старческий диванно-кресельный вариант триодного включения пентодов и тетродов  не катит совсем.
Рано еще приспосабливаться к расслаблению и ухода в мысли о вечном.

П.С. Прошло несколько часов. Все элементы прогрелись. Выходная амплитуда осталась неизменной, 64 вольта. КНИ плавают от 0,7 % до 0,8%.
Вариант очень не плох. Можно в жизнь путевку дать.
Да и по звучанию EF80 хороша, нейтральна, динамична.



Карабасс Proficient

Карабасс

Posted
Posted

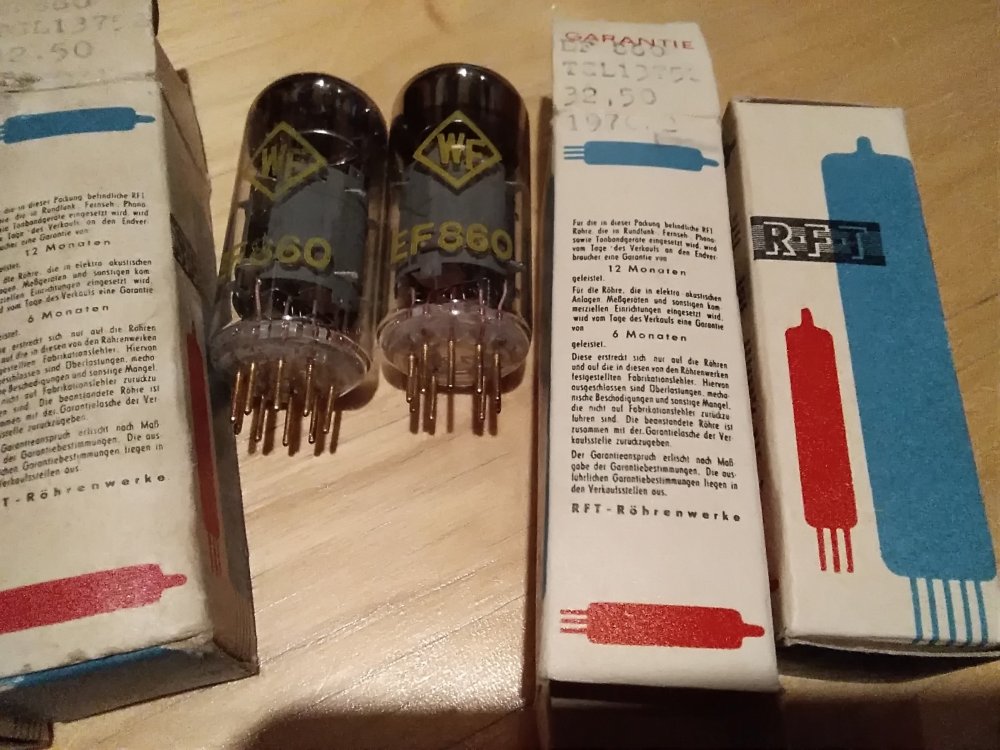

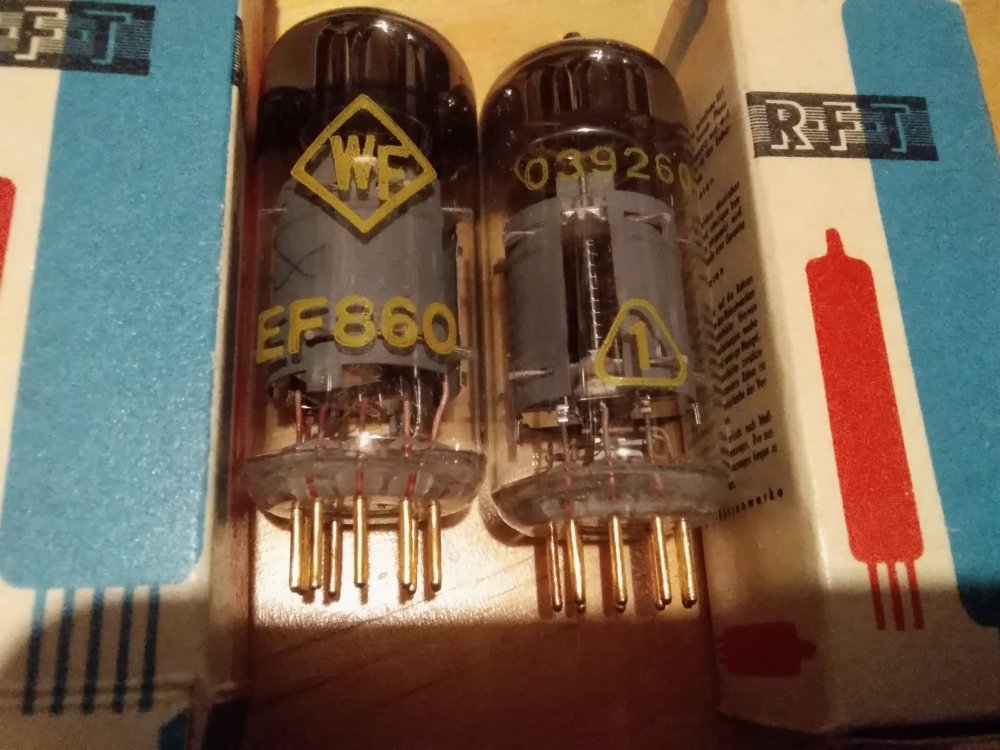

4 часа назад, ДимДимыч сказал:

EF860 тоже хороший пентод. S=7.

 6Э5П крутизна аж 30.

Да, да штук 10 если нужно могу поделиться, еще старых годов за дочмарки купленыIMG_20220301_222642.thumb.jpg.e7a2e63b8537ea12f00f772b8559c3a9.jpgIMG_20220301_222725.thumb.jpg.449b03b33f7b37d5e061329dcef85580.jpg
