Фольга и с/текстолит

Nittis

By Nittis
in Repair, upgrade, tips

 Share

Recommended Posts

Nittis Local

Nittis

Posted
Posted

 Наверняка кому-нибудь из Вас, Коллеги, доводилось наклеивать медную фольгу на лист стеклотекстолита или его часть.
Поделитесь опытом и за одно выскажитесь, довольны ли Вы результатом.
С уважением, Nittis
p.s. нет для меня в какой-либо доступности фольгированного с/текстолита толщиной 4mm

Nittis Local

Nittis

Posted
  • Author
Posted

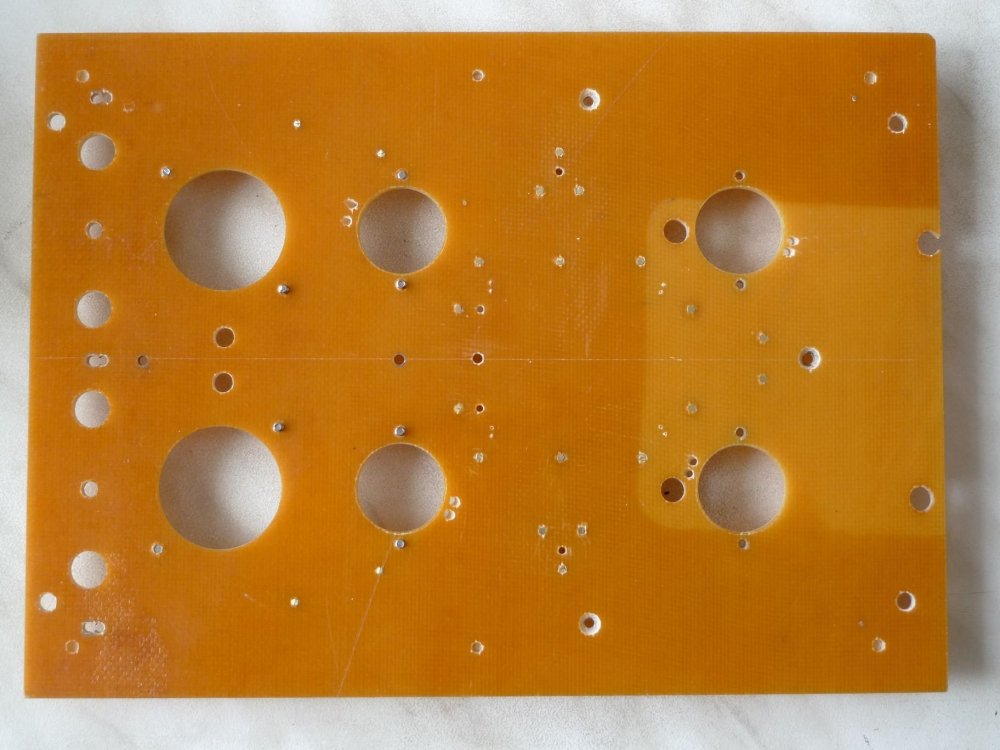

Хотел наклеить фольгу на панель до запрессовки контактов. Не нашел решения. Сейчас, если и клеить, то только через изоляционный слой. Как бы Вы сделали?



volli Proficient

volli

Posted
Posted

Доводилось восстанавливать, приклеивал на БФ-2 с прогревом утюгом, держалось хорошо при правильной подготовки поверхности.

Timvlv Enthusiast

Timvlv

Posted
Posted

А нужна ли фольга, используйте объемный монтаж. Контакты и проводники. Нормальный вариант. Зачем усложнять.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted
56 minutes ago, volli said:

Доводилось восстанавливать, приклеивал на БФ-2 с прогревом утюгом, держалось хорошо при правильной подготовки поверхности.

Согласен, нонче какой только эпоксидки нет и утюга не надо. Только вот прижимать к плате со штырками неудобно, хотя пенопласт никто не отменял. Задолбаештся потом эту бокситку отскребать там где не надо.

AlexKorotov Local

AlexKorotov

Posted
Posted

Если это электростатический экран, то можно из балона краску с углеродом распылить.

Я сажу П805 с лаком мешал, ибо балоны эти дороги.

  • Like (+1) 1
