УК ПРОМЕТЕЙ - разновидность общего схемотипа МОНОЛИТ. МОНОЛИТ - Корректор состоит из: Дифкаскада на малошумящих У2У3, питающихся от генератора тока Ж1Т4Т5. Каскода слежения на полевиках Ж2Ж3. ОУ ОРА627. Искажения: свежий борщ с чесноком и пампушками, на сале и яйцах, приготовленный чисто вымытыми руками: Вот что глубокая ООС без захода фазы за 180 градусов делаетЪ! АЧХ при работе от анти-РИАА Липшица: 0,3 дБ отклонения от горизонтали, считая 1 кГц опорной точкой. АЧХ петлевого усиления: Ой, простите. Это от суховского ржакенсуха АФЧХ. Мы таких не делаем. Наша - вот. Без захода за 180 градусов. Специально разработанный интегратор по схеме активного фильтра включен, как часть усилителя, а не вместе с РИАА-ООС, чтобы подложно добавлять своё усиление к петлевому звуковой ООС, как у Сухова. Но, в отличие от Ржакенсуха, при этом он петлевое в звуковой полосе не подъедает: А работает только с 10 Гц и ниже. Своей головой думать надо. Тонкие частности: *ТЛ071 в интеграторе можно заменить на любой понравившийся. Я далёк от мысли. Что 5 мВ на выходе корректора создадут вам больше проблем, чем 3% искажений. *Дед Колька хвалится низкой Свх ржакенсуха. Тем самым он проявляет слабость в теории ООС. Дело в том, что устойчивая работа усилителя без опорного конденсатора ООС в цепи +входа невозможна. Я об этом уже говорил и графики приводил. Найдите усилитель, снимите опорный С входного ФНЧ, смотрите на дым и много думайте. Что спасло деда Колю от очередной позорной фиаски? Бедолага-ржакенсух нашёл себе опору в паразитных ёмкостях входной цепи: кабелей, в основном. Если бы паразитных ёмкостей не было вовсе, усилитель загенерил бы, а причины найти никто бы не успел. По всему по этому видим во входе ПРОМЕТЕЯ С8 ёмкостью от 22 пФ. С индуктивностью головы 500 мГн и без демпфирующего резистора 150 кОм он даёт резонансный отклик на 55 кГц: С резистором 17 150 кОм резонанс не столь ярко выражен. *Модель ОРА627Е носит примечание: Е, инсенст, улучшенная. Годится, все мы любим улучшенное. *Генератор тока Ж1Т4Т5 цельнопотянут из состава ОУ, которые я люблю и уважаю. В них - квинтэссенция знаний сотен конструкторов аналоговых приборов. См. ПТ-БТ ИОТ в левой нижней части схемы ЛМ118 (К140УД11). Вот ровно наш ИОТ. Выход стабильного тока - с коллектора Т11. ЛМ308 Почему именно такая схема лучше безыдейных ГСТ того же Сухова, пропускающих в сигнал помехи с питания? Напряжение на истоке Ж1 сохраняет стабильность, подавляя последствия пульсаций на его стоке. Это первая линия обороны от пульсаций. Вторая: независимо от всё-таки просочившихся на исток пульсаций Убэ Т4 постоянно и задаёт стабильный ток Т5. Вот что получается: Это даёт нам подавление помехи по -Упит порядка -75 дБ и -45 дБ по +Упит. Искажения: свежий борщ с чесноком и пампушками, на сале и яйцах, приготовленный чисто вымытыми руками: Вот что глубокая ООС без захода фазы за 180 градусов делаетЪ! АЧХ при работе от анти-РИАА Липшица: 0,3 дБ отклонения от горизонтали, считая 1 кГц опорной точкой. АЧХ петлевого усиления: Ой, простите. Это от ржакенсуха АФЧХ. Мы таких больше не делаем. Наша - вот. Без захода за 180 градусов. Интегратор включен, как часть усилителя, а не вместе с РИАА-ООС, чтобы добавлять своё усиление к петлевому звуковой ООС, но, в отличие от кенсуха, при этом он петлевое в звуковой полосе не подъедает: А работает только с 10 Гц и ниже. СпецэлектронстройКенвудпромтехмонтаж веников не вяжет. Но он тут ни при чём, своей головой думать надо. Тонкие частности: *ТЛ071 в интеграторе можно заменить на любой понравившийся. Я далёк от мысли. Что 5 мВ на выходе корректора создадут вам больше проблем, чем 3% искажений. *Дед Колька хвалится низкой Свх ржакенсуха. Тем самым он проявляет слабость в теории ООС. Дело в том, что устойчивая работа усилителя без опорного конденсатора ООС в цепи +входа невозможна. Я об этом уже говорил и графики приводил, хз, где они тут. Найдите усилитель, снимите опорный С входного ФНЧ, смотрите на дым и много думайте. Платошкин так МАСТЕР спалил. Что спасло деда Колю от очередной позорной фиаски? Бедолага-ржакенсух нашёл себе опору в паразитных ёмкостях входной цепи: кабелей, в основном. Если бы паразитных ёмкостей не было вовсе, усилитель загенерил бы, а причины найти никто бы не успел. По всему по этому видим во входе ПРОМЕТЕЯ С8 ёмкостью от 22 пФ. С индуктивностью головы 500 мГн и без демпфирующего резистора 150 кОм он даёт резонансный отклик на 55 кГц: С резистором 17 150 кОм резонанс не столь ярко выражен. *Модель ОРА627Е носит примечание: Е, инсенст, улучшенная. Годится, все мы любим улучшенное. *Генератор тока Ж1Т4Т5 цельнопотянут из состава ОУ, которые я люблю и уважаю. В них - квинтэссенция знаний сотен конструкторов аналоговых приборов. См. ПТ-БТ ИОТ в левой нижней части схемы ЛМ118 (К140УД11). Вот ровно наш ИОТ. Выход стабильного тока - с коллектора Т11. ЛМ308 Это даёт нам подавление помехи по -Упит порядка -75 дБ и -45 дБ по +Упит. Тут помеха проходит по цепям питания ОУ, и защититься от неё можно только фильтром по +питанию. Сегодня посмотрел довольно безграмотное кино Сухова с критикой МОНОЛИТА. Ну, что сказать: дед совсем плох. 1. Малая Свх МОНОЛИТА обеспечивается тем, что на стоки полевых сборок У2У3 попадает не 0,8 входного напряжения, как подсчитал на пальцах Сухов, а 94%. Тогда от Ссз остаётся 6% или порядка 0,8...1 пФ. Это легко можно было смоделировать в микрокапе, но задача стояла натянуть 90 пФ Свх и она была выполнена любыми путями. Если на пути стояли физика или математика, тем хуже для них. 2. Туда же, к увеличению Свх до 90 пФ, был подвязан конденсатор 10.000 мкФ в цепи ООС, пользуясь габаритами которого, Сухов отнёс УК на 5 км от тонарма и прибавил ёмкость кабеля к Свх корректора. Тут интересное в том, что он прекрасно знал от меня же: конденсатор использован только для ускорения расчётов в симуляторе, чтобы не считать каждый раз ещё и интегратор, по сложности равный половине корректора. На деле, УК комплектуется показанны на схеме ПРОМЕТЕЯ интегратором, который не влияет на работу схемы выше 12 Гц. 3. Якобы низкая перегрузочная способность входного дифа во время прохождения иглой царапин на диске. Во-первых, ПС не бывает круглой в вакууме, а отвечает некому уровню искажений, который Сухов никому не сообщил, так как это ломает всю концепцию охаивания. Сухов же восхотел не что иное, как неискажённую передачу формы царапин а акустические системы. Во-вторых, дедушке пришлось ради натяжки этих искажений виртуально отключить ООС. Дескать, диф искажает, а ООС не помогает. Это, конечно, бред. На то она и ООС, чтобы снижать все виды искажений до момента её отключения. Суть в том, что ООС отключается только в клипе. Но о какой перегрузочной способности может идти речь, если Сухов привязал тонарм к самосвалу и волочит иглу по щебёнке? А во всех остальных случаях линейность превосходна: -
по первичке, происходит разное влияние на нижнюю и верхнюю полку, RC-цепочка на вторичке , убирает "звон" на обоих полках (проверено лично) -
Не умножайте число сущностей без необходимости - это типичный звон трансформатора из-за индуктивности рассеяния и собственной емкости; легко лечится, если необходимо, RC-цепочкой параллельно первичной обмотке в готовой схеме (или с анода на общий). А если прикинуть частоту паразитных колебаний, то это в районе 100 кГц - не обращайте внимания. -
Сопротивление в катоде определяется, включенными параллельно, сопротивлением катодного резистора и внутренним сопротивлением катода. Сопротивление катода, Rik = 1/S. Если Rik больше или равно Rk, то при расчете Cк можно учитывать только Rк. Но лучше, Ск исключить совсем. Ёмкость конденсатора выпрямителя с ёмкостной нагрузкой на пальцах считается плохо, а по формулам и номограммам - муторно. Гораздо проще, вычислять её в симуляторе. -
Один про ёмкость межкаскадного кондецатора пишет , второй про ёмкости в питании , вы про шунт резистора смещения . Полная неразбериха -
-

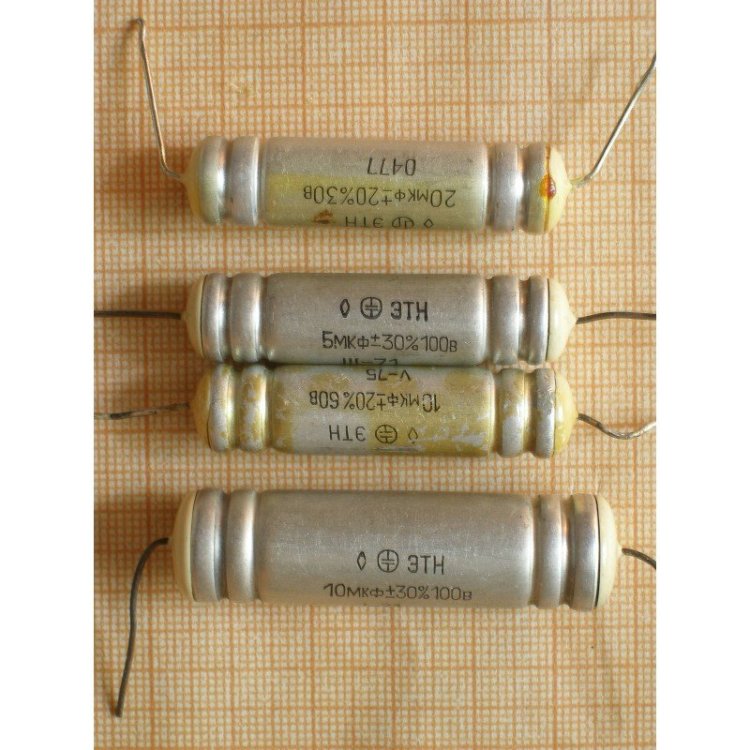

Алексей, я то же про расчеты разве вы не поняли меня, я вам даже таблицу скинул откройте ее там можно ввести емкость переходного конденсатора и гридлик следующего каскада и будет сделан расчет так же по катодному резистору и конденсатору. Просто при катодном резисторе автосмещения в 1000 Ом по нижней цастоте 5Гц достаточно конденсатора в 100 мкФ но когда в место этого номинала, пишут 2200 мкФ мне кажется это явный перебор. -
By AlexKorotov · Posted
Посмотрел, схема супер. Мне правда очень понравилась. Компаратор можно наш копечный 544са3 применить. С отечественными точными ОУ конечно похуже будет... Все они подстройки нуля требуют... -
Может просто без нагрузочного резистора измеряли... -
Увы, нет. Нет в технике никаких мнений, только расчет и измерения. Это просто выдумки. И термины выдуманы, и эффект выдуман. Истина в учебниках. Ёмкость конденсатора фильтра определяется исходя из допустимого уровня пульсаций и минимального мгновенного напряжения питания под нагрузкой, с одной стороны и цены или размеров, с другой. Если усилитель требует слишком требователен к уровню пульсаций и помех по питанию, то фильтр может оказаться слишком дорогим или громоздким, но ситуация, когда избыточная ёмкость ухудшит параметры усилителя - невозможна, это сказки.
-
РадиоЛоцман, 05,06-2022, с. 42, 43 (EDN Jon Munson) "Измеритель уровня звука с динамическим диапазоном 60 дБ" Диодная сборка КДС525 как импортозамещение... Дорогая комплектуха - не а коня... -
Алексей, у каждого свое мнение на этот счет но я сам слышал как добавление емкости в 100 мкф сделало звучание усилителя чуть заторможенным, я тогда еще про тау не занл, конечно я потом эту емкость убрал и не стал больше изменять конструцию в РР фабричном усилителе. Кстати я недавно делал для себя таблицу Эксель чтобы она делала расчет по БП и катодным и переходным конденсаторам, вот таблица можно побаловаться. Расчеты Ламп. каскадов — копия.xlsx.zip
-
С уважением. ПО звону - скорее всего звенят китайские соединительные провода и наводки от импульсных блоков питания...Фирменный комплект проводов к этому осциллографу стоил дороже самого осциллографа на вторичном рынке... К тому же осциллограф очень старый, хотя в своё время был очень даже "продвинутым". Обозначения наверху это пределы измерения выставленные на осциллографе. По режимам ламп: 6ж4п и 6ж4 очень разные по режимам и по звуку... На схеме стоят звездочки на сопротивлениях - их нужно подстраивать под напряжения указанные на анодах. Режим-для 6ж4п опробован на десятке микрофонов и на многих усилителях в паре с разными лампами: -6п1п, 6п6с, 6п14п, 6п43п, 6п13с, 6п41с,6п31с, el36, e235l......... это только лично. А ещё этот режим использовали многие коллеги...... Режим простой-смещение "0" и на аноде 50-60 вольт. Анодное сопротивление более 40к... Но этот режим только для советских ламп. Иностранные аналоги ( 6AU6) в этом режиме работают плохо или совсем не работают. Иностранные лампы хорошо работают на режимах от паспортных номинальных до максимальных допустимых (японцы на 6au6 ставят 100к, и c катодным резистором)...... А советские на таких режимах для звука -вообще не тянут..... То есть нюансов включения с лампой много. И нюансы режимов сильно зависят от производителя ламп. Всегда запускал с выпрямленным накалом. От конкретного экземпляра лампы зависело, что лучше для звука - накал соединять с общим проводом или "+", или "-" ..... Самый частый вариант -на землю садится "+", а на накал подаёт "-". Прямо сейчас дома в стойке есть два усилителя с такими лампами в драйвере -SE 6ж4п+6п43п в УЛ и SE 6ж4п+ EL36 Telefunken в УЛ. Про оба усилителя на этом сайте есть ветки.... Почему такая конфигурация ?- потому , что корпус такой, а почему корпус выбран такой- потому, что сразу хотел именно такую конфигурацию..... потому что 6ж4п на входе мне нравится больше, чем 6н8с. У выходного трансформатора три выходных отвода на Ктр= 38, Ктр=28 и Ктр =18. И соответственно, наклон нагрузочной прямой может быть разный. Кроме этой пары есть ещё две свободных пары выходных трансформаторов - но значительно габаратинее и тяжелее. НО тоже , в своё время заказывались совсем под другие лампы. И скорее всего также не совсем будут подходящими......... Именно поэтом последние 7 лет не покупаю выходники, а мотаю сам.......... Но в данный проект на первом этапе хотелось бы использовать готовое из запасов. Для наработки понимания, в том числе - так как известно как звучат 6ж4п на других усилителях - сравнить в лоб....... Тем более тут кто то сравнивал 2а3 с EL36 - типа по звуку почти одинаково ..... вот и сравню. Если отказаться от кенотрона, то можно получить напряжение с диодным выпрямителем 390 вольт ..... Зацикленности на конфигурации схемы нет.....Будет приемлемый вариант без кенотрона - вздохну с облегчением.... Не люблю кенотроны -лишние 15-30 ватт на трансформаторе питания очень жалко.... Которые добавляют сильно перегрева в корпусе. Так что сравнить будет с чем. С удовольствием читаю - мнения всех участников......... понятно из полемики - у всех ОЧЕНЬ разные результаты и нюансы настройки..... Корпус ждать ещё месяц ...... поэтому , просто читаю... копирую полезные варианты себе в папку....... без выводов...... -
Это мнение полностью согласуется с мнением Рудольфа Свореня:
-
Интересная логика: чтобы звучание стало "плотным и динамичным" надо загнать усилитель в ограничение. Предлагаю альтернативный вариант: использовать "неприятный затык", как повод, чтобы уменьшить громкость, вывести усилитель из ограничения и всё-таки насладиться звуком неискаженным.
-
-
